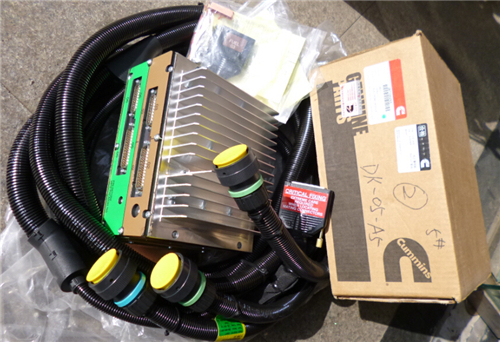

康明斯QSK45/60/78柴油发动机传感器导线线束

目录

概述

拆卸



安装






概述

TOC

配备 CENSE ™ 的发动机使用三条独立的导线线束。

主/左排传感器 CENSE ™ 线束。



SMALL | MEDIUM | LARGE

Next下一个

右排传感器 CENSE ™ 线束。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

J1939 通信线束（也被称为主干线束）。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




拆卸

TOC

从机油温度传感器上拆下主左排 CENSE ™ 线束。

机油温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开 23 针 OEM 线束接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开 40 针 A 和 B ECM 接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开 23 针和 33 针右排传感器线束接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开所有的左排排气温度传感器。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开左排后涡轮增压器压缩机进口温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开 2 针左排后进气歧管温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开发动机缸体上的发动机缸体接地。可能会有一个或多个环形端子需要断开。

注: 一些线束具有一个公共接地。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从发动机控制系统线束上断开  QSK45 /60 2 路内线束接头（数据通信接口）。

拆下螺栓。 将数据通信接口接头滑出支架中的安装槽。

注: 实际支架可能与图中显示的支架有所不同。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从支架上断开 RS232 3 针数据通信接口接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从  QSK45 /60 指示灯接头上断开报警指示灯接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从通信线束（主干线束）上断开 3 针 Deutsch J1939 数据通信接口。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从  QSK45 /60 6 路内线束接头上断开 6 针 Deutsch 接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

拆下将主线束固定到发动机上的 P 形夹。

从 CENSE ™ 主/左排线束切断所有尼龙导线扎条。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

使用 P 形夹将 CENSE ™ 主线束固定在发动机上。

扭矩值:  20  n.m  [15 ft-lb]

使用尼龙导线扎条将线束固定在发动机上。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

 注意

仅使用康明斯推荐的 DS-ES 润滑剂（零件号 3822934）。在接头内的其他润滑剂，如润滑油或润滑脂，会导致 ECM 损坏、发动机性能降低或接头过早磨损。

在接头端子上涂一薄层润滑剂。安装前，用润滑剂填满整个接头腔内。

润滑所有线束接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将 23 针和 33 针右排传感器线束接头安装到安装板上。

扭矩值:  20  n.m  [15 ft-lb]

连接 23 针和 33 针接头。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接 40 针 A 和 B ECM 接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接 2 针左排后进气歧管温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接所有左排排气温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将 RS232 3 针数据通信接口接头安装进支架。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接左排后涡轮增压器压缩进口温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接 23-针 OEM 线束接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将 6 针 Deutsch 接头连接至  QSK45 /60 6 路内线束接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将 3 针 Deutsch J1939 数据通信接口连接至通信线束（主干线束）。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将报警指示灯的接头连接至  QSK45 /60 指示灯接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接  QSK45 /60 2 路内线束接头（数据通信接口）。

将接头滑进支架。 使用螺钉固定接头。

扭矩值:  1.2  n.m  [10.6 in-lb]

注: 实际支架可能与图中显示的支架有所不同。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将发动机缸体接地连接至发动机缸体上。

注: 一些线束具有一个公共接地。

扭矩值:  20  n.m  [15 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接机油温度传感器。

机油温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个

019-081   传感器导线线束

目录

概述

拆卸



左排

右排

安装



左排

右排




概述

TOC

配备 CENSE™ 的发动机使用三条独立的导线线束：

主/左排传感器 CENSE™ 线束



SMALL | MEDIUM | LARGE

Next下一个

右排传感器 CENSE™ 线束



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

J1939 通信线束（主干线束）。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




拆卸

TOC

左排

拆下左排线束盖。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从机油温度传感器 (1) 上断开主/左排 CENSE™ 线束。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开 23 针 OEM 线束接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开 40 针 A 和 B ECM 接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开 23 针和 33 针右排传感器线束接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开所有的左排排气温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开左排后涡轮增压器压缩机进口温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开 2 针左排后进气歧管温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开发动机缸体上的发动机缸体接地。可能会有一个或多个环形端子需要断开。

注: 一些线束具有一个公共接地。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从发动机控制系统线束上断开  QSK45 /60 2 路内线束接头（数据通信接口）。

拆下螺栓。 将数据通信接口接头滑出支架中的安装槽。

注: 支架可能会与图示所有不同。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从支架上断开 RS232 3 针数据通信接口接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从  QSK45 /60 指示灯接头上断开报警指示灯接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从通信线束（主干线束）上断开 3 针 Deutsch™ J1939 数据通信接口。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从  QSK45 /60 6 路内线束接头上断开 6 针 Deutsch™ 接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从支架上拆下主/左排线束 (1) 和主干线束 (2)。

从 CENSE™ 主/左排线束上切断所有尼龙导线扎条。

从支架上拆下线束。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

拆下线束支架。

SMALL | MEDIUM | LARGE

Previous前一个   Next, 下一个

右排

拆下右排线束盖。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开右排传感器线束上的 23 针和 33 针 Deutsch™ 接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开粗滤器机油压力传感器和后滤器机油压力传感器。

注: 本步骤仅适用于右排带有粗滤器和后滤器机油压力传感器的发动机。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开所有右排排气温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开右排前和右排后进气歧管温度传感器 2 针接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

断开所有右排增压压力传感器 3 针接头。

右排增压压力传感器位于右排后端进气歧管内。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

从支架上拆下线束 T 型管和 P 形夹。

从 CENSE™ 右排线束切断所有尼龙导线扎条。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

拆下右排线束支架。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个




安装

TOC

左排

在图示位置将线束支架固定到进气歧管上。

在螺栓上涂覆 Loctite® 243 或等同物。

插入螺栓并拧紧。

扭矩值:  23  n.m  [204 in-lb]



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将主/左排线束 (1) 和主干线束 (2) 固定到支架上。插入并拧紧安装螺母。

扭矩值:  10  n.m  [89 in-lb]

在需要的地方使用尼龙导线扎条将线束固定在发动机上。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

 注意

仅使用康明斯®推荐的零件号为 3822934 的 DS-ES 润滑剂。其它润滑剂如机油或润滑脂在接头内会导致 ECM 损坏、影响到发动机性能或接头过早磨损。

在接头端子上涂一薄层润滑剂。安装前，用润滑剂填满整个接头腔内。

润滑所有线束接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将 23 针和 33 针右排传感器线束接头安装到安装板上。

扭矩值:  20  n.m  [177 in-lb]

连接 23 针和 33 针接头。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接 40 针 A 和 B ECM 接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接 2 针左排后进气歧管温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接所有左排排气温度传感器。

参考第 19 节中的步骤 019-013（排气温度传感器）。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将 RS232 3 针数据通信接口接头安装进支架。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接左排后涡轮增压器压缩进口温度传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接 23-针 OEM 线束接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将 6 针 Deutsch™ 接头连接至  QSK45 /60 6 路内线束接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将 3 针 Deutsch™ J1939 数据通信接口连接至通信线束（主干线束）。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将报警指示灯的接头连接至  QSK45 /60 指示灯接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接  QSK45 /60 2 路内线束接头（数据通信接口）。

将接头滑进支架。 使用螺钉固定接头。

扭矩值:  1.2  n.m  [11 in-lb]

注: 支架可能会与图示所有不同。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接机油温度传感器 (1)。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

固定左排线束盖。

扭矩值:  45  n.m  [33 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

右排

在图示位置将线束支架固定到进气歧管上。

在螺栓上涂覆 Loctite® 243 或等同物。

插入螺栓并拧紧。

扭矩值:  23  n.m  [204 in-lb]



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

将线束 T 型管和 P 形夹固定到线束上。

扭矩值:  10  n.m  [89 in-lb]

插入并拧紧安装螺母。

在需要的地方使用尼龙导线扎条将线束固定在发动机上。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接粗滤器机油压力传感器和后滤器机油压力传感器。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

在右排传感器线束上连接 23 针和 33 针 Deutsch™ 接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接位于右排后进气歧管内的右排增压压力传感器 3 针接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接右排前和右排后进气歧管压力传感器 2 针接头。

SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

连接右排排气温度传感器。

参考第 19 节中的步骤 019-013（排气温度传感器）。



SMALL | MEDIUM | LARGE

Previous前一个   Next下一个

固定右排线束盖。

扭矩值:  45  n.m  [33 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一个
