康明斯KTA50润滑系统流程图

流程图

流程图

TOC

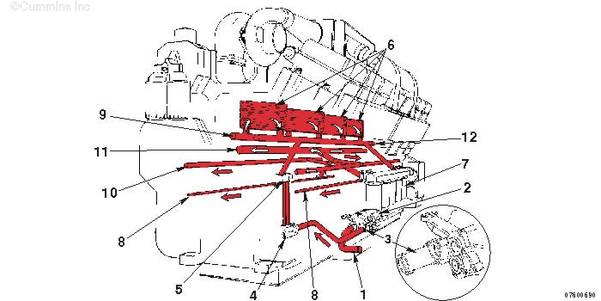

1.   机油进口管

2.   机油泵

3.   高压减压阀（仅限于 K38 发动机）

4.   高压减压阀（仅限于  K50  发动机）

5.   跨接线护罩

6.   机油冷却器

7.   机油滤清器

8.   活塞冷却油道（外侧）

9.   至机油冷却器的机油油道/供应

10.   凸轮轴机油油道

11.   主油道

12.   至滤清器座的冷却机油。

注: 老式  K50  发动机配备有高压减压阀，与机油泵前盖相连。

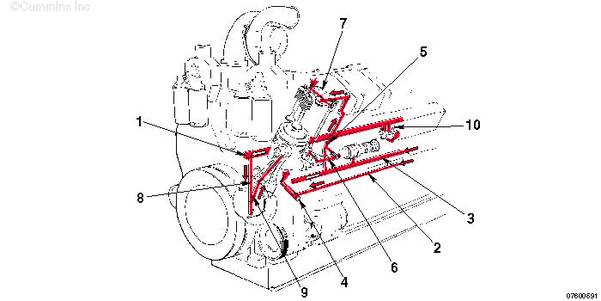

1.   主油道

2.   活塞冷却油道（外侧）

3.   凸轮轴机油油道

4.   活塞冷却喷嘴（外侧）

5.   计量孔

6.   凸轮轴随动件

7.   摇臂（排气）

8.   送至主轴承的供油

9.   到连杆的机油供应

10.   活塞冷却喷嘴（内侧）。

注: 带有内侧活塞冷却喷嘴的发动机没有配备项目 (2) 和 (4)。

注: 带有外侧活塞冷却喷嘴的老式发动机没有配备项目 (10)。

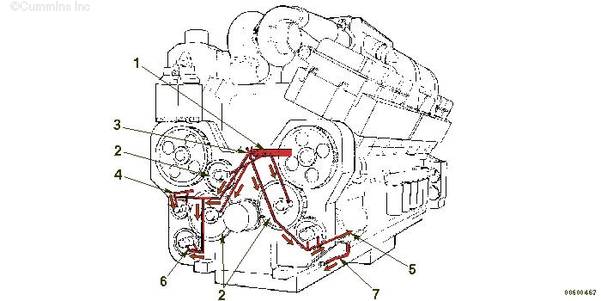

1.   主油道

2.   惰轮

3.   机油通过齿轮室进入前盖

4.   至水泵的机油

5.   至空气压缩机的机油

6.   至液压泵驱动装置的机油

7.   空气压缩机回油（Cummins® 双缸空气压缩机）。

注: 流到惰轮 (2) 的机油通过缸体。

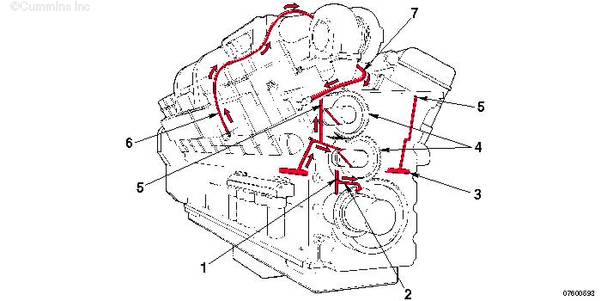

1.   来自主油道

2.   至止推轴承的机油供应

3.   凸轮轴机油油道

4.   惰轮

5.   至上输出壳体的机油供应

6.   涡轮增压器机油供油管

7.   涡轮增压器机油回油。

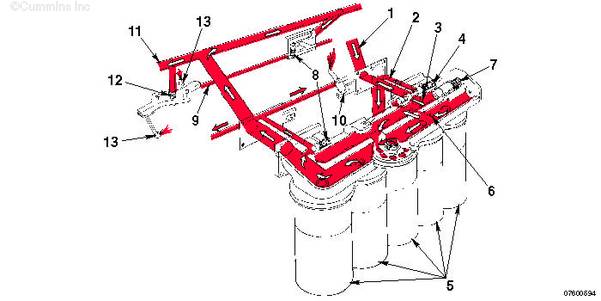

1.   至机油滤清器座的机油供应

2.   返回油底壳的机油

3.   至滤清器的机油供应

4.   机油压力调节器

5.   机油滤清器

6.   控制装置油道

7.   滤清器旁通阀

8.   活塞冷却控制阀（外侧）

9.   活塞冷却油道（外侧）

10.   活塞冷却喷嘴（外侧）

11.   主油道

12.   活塞冷却控制阀（中部安装）

13.   活塞冷却喷嘴（中部安装）。

注: 带有中部安装活塞冷却喷嘴的发动机没有配备项目 (8)、(9) 或 (10)。

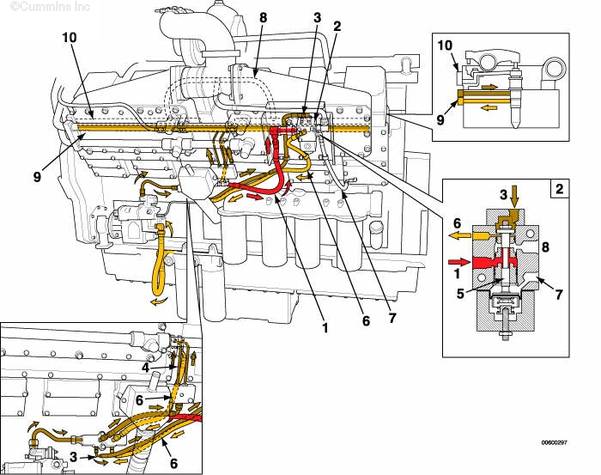

1.   来自发动机油道的机油（机油油道压力）

2.   STC 控制阀

3.   至控制阀的燃油压力信号

4.   从泵至喷油器的燃油供应

5.   机油控制柱塞

6.   燃油回流

7.   凸轮轴罩通风口

8.   至挺杆的机油供应（无机油）

9.   燃油油轨

10.   油轨歧管。

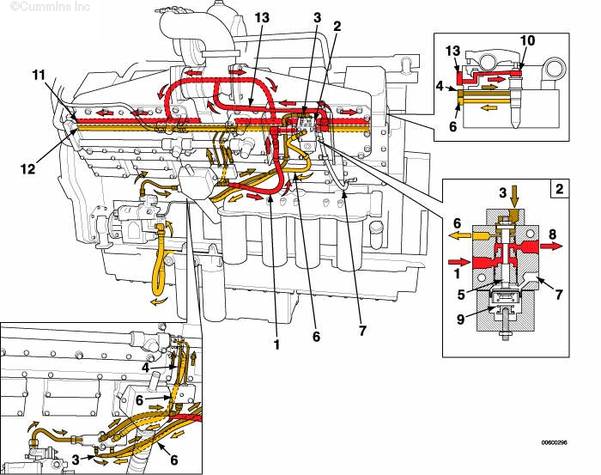

1.   来自发动机油道的机油（机油油道压力）

2.   STC 控制阀

3.   至控制阀的燃油压力信号（燃油压力）

4.   从泵至喷油器的燃油供应

5.   机油控制柱塞

6.   燃油回流

7.   凸轮轴罩通风口

8.   至挺杆的机油供应

9.   弹簧

10.   喷油器上的 STC 挺杆

11.   油轨歧管

12.   燃油油轨

13.   至挺杆的机油供应（发动机油轨压力）。

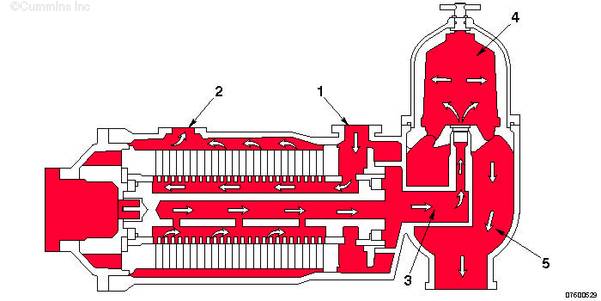

1.   至滤清器的全流受污染的机油

2.   全流过滤机油流入发动机

3.   流入离心机的反洗机油

4.   离心机

5.   经过离心的机油流回集油槽。

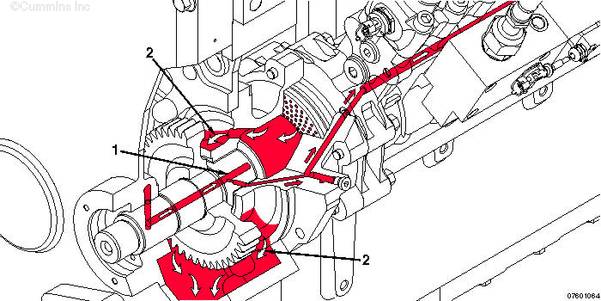

1.   供应至附件驱动衬套和燃油泵的机油

2.   机油回油。
