康明斯B、C 和 L 系列柴油发动机维修技术资料

我们是专业的康明斯B、C 和 L 系列柴油发动机供应服务商.我们可提供康明斯B、C 和 L 系列柴油发动机销售维修保养零配件服务.康明斯B、C 和 L 系列柴油发动机想要更多的类型，请现在联系湖南英珀威机械有限公司！

康明斯ISB、ISB3.9 CM2220、QSB5.9-44、ISC、QSC8.3、ISL 和 QSL9柴油发动机燃油滤清器

Failure Code Details
部件代码	Component Description	故障模式
AD	滤清器适配器	BR MA MM WP
CH	电气（加热器）	BR CO ER HR LR MA SR
CV	盖	BE BR CO LF MA
DP	放油螺塞	LF MA MM WP
EF	滤清器滤芯	BR DR
GK	密封垫或密封件	BR LF MA WP
HP	缸盖	BR MA MM PO WP
HS	燃油滤清器壳体	BR LF MM WO
HT	加热器芯	BR CO HR LF LR OC SR
MH	安装硬件	BE BR MA MM WP
OR	O 形圈	BE BR LF MA MM
PP	管塞	LF MA MM WP
SP	旋装式滤清器	BR LF MA WP
SW	旋装式油水分离器	BR LF MA WP
WD	排水阀	BE BR DR LF LW MA MM SE

康明斯ISB、ISBe 和 QSB（共轨燃油系统）柴油发动机燃油滤清器（加注泵）

Failure Code Details
部件代码	Component Description	故障模式
AD	滤清器适配器	BR MA MM WP
CH	电气接头（加热器）	BR CO ER HR LR MA SR
CW	燃油含水接头	BR CO ER HR LR MA SR
FP	燃料加注泵	BR LF MA SE WO
FT	燃料管接头	BR ER LF MA MM SE
GK	密封垫或密封件	BR LF MA WP
HT	加热器芯	BR CO HR LF LR OC SR
MH	安装硬件	BE BR MA MM WP
OR	O 形圈	BE BR LR MA MM
PP	管塞	LF MA MM WP
SW	旋装式油水分离器	BR LF MA WP
TB	燃料泵供油管	BE BR CO LF MA MM
WD	排水阀	BE BR DR LF LW MA MM SE

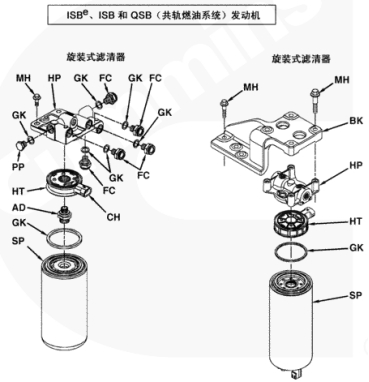

康明斯ISBe、ISB 和 QSB（共轨燃油系统）发动机燃油滤清器

Failure Code Details
部件代码	Component Description	故障模式
AD	滤清器适配器	BR MA MM WP
CH	电气接头（加热器）	BR CO ER HR LR MA SR
CV	盖	BE BR CO LF MA
DP	排放塞	LF MA MM WP
EF	滤清器滤芯	BR DR
FC	燃油管接头	BR ER LF MA MM SE
GK	密封垫或密封件	BR LF MA WP
HP	滤清器座	BR MA MM PO WP
HS	燃油滤清器壳体	BR LF MM WO
HT	加热器芯	BR CO HR LF LR OC SR
MH	安装紧固件	BE BR MA MM WP
OR	O 形圈	BE BR LF MA MM
PP	管塞	LF MA MM WP
SP	旋装式滤清器	BR LF MA WP
SW	旋装式水分离器	BR LF MA WP
WD	排水阀	BE BR DR LF LW MA MM SE

康明斯B、C 和 L 系列柴油发动机燃油滤清器

Failure Code Details
部件代码	Component Description	故障模式
BK	支架	BE BR MA MM
FT	燃油管接头	BE BR ER LF MA MM SE
GK	密封垫或密封件	BR LF MA WP
HP	座	BR MA MM PO WP
MH	安装紧固件	BE BR MA MM
PP	管塞	BR LF MA MM
SP	旋装式滤清器	BR LF MA WP
WD	排水阀	BE BR DR LF LW MA MM SE

康明斯F 系列柴油发动机燃油滤清器

Failure Code Details
部件代码	Component Description	故障模式
AD	滤清器适配器	BR MA MM WP
EF	燃油滤清器壳体	BE BR CU DR LF MA MM
FT	燃油管接头	BR ER LF MA MM SE
GK	密封垫或密封件	BR LF MA WP
HP	滤清器座	BR MA MM PO WP
HS	燃油滤清器壳体	BE BR ER LF MA SE
MH	安装紧固件	BE BR MA MM WP
OR	O 形圈	BE BR LF MA MM WO
SP	旋装式滤清器	BR LF MA WP

康明斯QSB4.5 CM2250（共轨燃料系统）柴油发动机燃油滤清器

Failure Code Details
部件代码	Component Description	故障模式
AD	滤清器适配器	BR MA MM WP
GK	密封垫或密封件	BR LF MA WP
HP	滤清器座	BR MA MM WP
MH	安装紧固件	BE BR MA MM WP
PP	管塞	LO MA MM WP
SP	旋装式滤清器	BR LF MA WP
WS	密封垫圈	BE BR LF MA MM

康明斯QSB3.3 CM2250柴油发动机燃料滤清器

Failure Code Details
部件代码	Component Description	故障模式
AD	滤清器适配器	BR MA MM WP
CH	电气接头（加热器）	BR CO ER HR LR MA SR
CW	燃油含水接头	BR CO ER HR LR MA SR
DB	空心螺栓接头	BE BR LF MA MM
FP	燃料加注泵	BR LF MA SE WO
FT	燃料管接头	BR ER LF MA MM SE
GK	密封垫或密封件	BR LF MA WP
HT	加热器芯	BR CO HR LF LR OC SR
MH	安装硬件	BE BR MA MM WP
OR	O 形圈	BE BR LR MA MM
PP	管塞	LF MA MM WP
SW	旋装式油水分离器	BR LF MA WP
TB	燃料泵供油管	BE BR CO LF MA MM
WD	排水阀	BE BR DR LF LW MA MM SE

康明斯L9.3柴油发动机燃油滤清器

Failure Code Details
部件代码	Component Description	故障模式
AD	滤清器适配器	BR MA MM WP
GK	密封垫或密封件	BR LF MA WP
HP	缸盖	BR MA MM PO WP
MH	安装硬件	BE BR MA MM WP
SP	旋装式滤清器	BR LF MA WP
SW	旋装式油水分离器	BR LF MA WP
WD	排水阀	BE BR DR LF LW MA MM SE

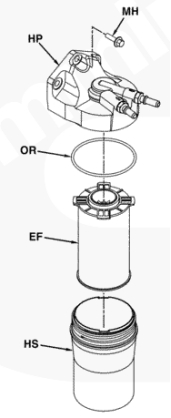

康明斯ISBe柴油发动机燃油滤清器

Failure Code Details
部件代码	Component Description	故障模式
EF	滤清器滤芯	BR DR
HP	座	BR MA MM PO WP
HS	燃油滤清器壳体	BR LF MM WO
MH	安装硬件	BE BR MA MM WP
OR	O 形圈	BE BR LF MA MM

康明斯ISB、QSB5.9-44、ISC、QSC8.3、ISL、QSL9、A 系列、B 系列、C 系列和 L9.3柴油发动机喷油器

Failure Code Details
部件代码	Component Description	故障模式
AS	总成	BE BR CA CO CU DR ER HR ID LF LR MA MM OC SE SM SR WO WP
CL	压紧卡箍和隔套	BR MA MM WP
CS	压紧螺钉	BE BR MA MM WP
OR	固定螺母密封件	BE BR MA MM
RO	O 形圈	BR BU ER LF WO
SL	喷油器衬套/密封件	BE BR CA LC MA MM WP
SS	隔套	BR MA MM

康明斯B 系列、ISC、ISL、ISL9.5 CM2150 SN、QSC8.3、QSL9（共轨燃油系统）和 F 系列柴油发动机喷油器

Failure Code Details
部件代码	Component Description	故障模式
AS	总成	BE BR CA CO CU DR ER HR ID LF LR MA MM OC SE SM SR WO WP
CL	压紧卡箍和隔套	BR MA MM WP
CS	压紧螺钉	BE BR MA MM WP
RO	O 形圈	BE BR CU ID LA LF LO LW MA WP
SL	喷油器衬套/密封件	BE BR CA LC MA MM WP

康明斯A 系列发动机燃油管路

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
DB	回油管空心接头	BE BR MA MM
DL	回油管	BE BR LF MA MM
IR	喷油器回油管	BE BR DR LF MA MM WP
IS	喷油器供油管	BE BR CO LF MA MM
NU	喷油器回油管螺母	BR MA SE
SE	喷油器回油管密封件	BR LF MA
TB	燃油泵供油管	BE BR CO LF MA

康明斯B 系列、C 系列和 L9.3 直列式柴油发动机燃料管

Failure Code Details
部件代码	Component Description	故障模式
BC	进气歧管至 AFC 空气管	BE BR DR LA MA MM WP
BD	空气管密封圈/接头	BR LA LF MA MM WO WP
CB	燃油滤清器空心接头	BE BR LF MA MM
FS	燃料供油管	BE BR DR LF MA MM WP
FT	各种管接头	BR LA LF MA MM WP
IB	喷油器回油空心接头	BE BR LF MA MM
IR	喷油器回油管	BE BR DR LF MA MM WP
IS	喷油器供油管	BE BR CO LF MA MM
TB	燃料泵供油管	BE BR CO LF MA
TN	管螺母	BE BR LF MA MM
TR	燃油泵回油管	BE BR CO LF MA

康明斯ISB、QSB5.9-44、ISC、QSC8.3、ISL 和 QSL9 发动机燃油管路

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
FC	燃油接头	BE BR LF MA MM
IS	喷油器供油管	BE BR CO LF MA MM
MH	安装紧固件	BR MA MM
RO	燃油接头 O 形圈	BR CO ER LF MA MM
TN	管螺母	BE BR LF MA MM

康明斯ISBe、ISB 和 QSB柴油发动机燃油管

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
FC	燃油接头	BE BR LF MA MM
FR	燃料油轨	BE BR CO DR ER LF MA MM PO
IS	喷油器供油管	BE BR CO LF MA MM
RO	燃料接头 O 形圈	BR CO ER LF MA MM
RS	油轨供油	BE BR DR LF MA MM WP
TN	管螺母	BE BR LF MA MM

康明斯ISB、QSB5.9-44、ISC、QSC8.3、ISL 和 QSL9 发动机燃油管路

Failure Code Details
部件代码	Component Description	故障模式
CB	空心接头	BE BR LF MA MM
FF	燃油滤清器管接头	BE BR CO LF MA MM
FO	燃油供油管	BE BR CO LF MA MM
FS	燃油供油管	BE BR CO LF MA MM
IF	进口管接头	BE BR CO LF MA MM
OR	O 形圈	BE BR MM WO WP
PF	燃油泵管接头	BE BR CO LF MA MM
PP	管塞	BE BR CO LF
SW	密封垫圈	BE BR ER LA LF MA MM SE
TB	燃油泵供油管	BE BR CO LA MA
TO	燃油管供应管	BE BR CO LF MA MM

康明斯ISBe、ISB（共轨燃油系统）和 QSB柴油发动机燃油管

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
CB	空心接头	BE BR LF MA MM
CP	冷却板	BR MA MM PO WP
FS	燃料供油管	BE BR CO LF MA MM
GR	橡胶隔振垫	BE BR ER MA MM WO WP
LW	接头夹子	BE BR MA MM
MH	安装硬件	BE BR MA MM WP
OR	O 形圈	BR LA MM WO WP
PF	燃料泵管接头	BE BR CO LF MA MM
PP	管塞	BE BR CO LF
SW	密封垫圈	BE BR ER LA LF MA MM SE
TB	燃料泵供油管	BE BR CO LA MA
TO	燃油管路供油管	BE BR CO LF MA MM

康明斯ISB、QSB5.9-44、ISC、QSC8.3、ISL 和 QSL9 发动机燃油管路

Failure Code Details
部件代码	Component Description	故障模式
AB	排气管	BE BR CO LF MA MM
BK	安装支架	BE BR MA MM
DB	回油管空心接头	BE BR LF MA MM
DL	回油管	BE BR LF MA MM
DT	回油管三通	BR LF MA MM WP
FT	缸盖回油三通管接头	BR LF MA MM WP
MH	安装紧固件	BE BR MA MM
SW	密封垫圈	BE BR ER LA LF MA MM SE
TF	回油管（弯头）	BE BR CO LF MA
TG	回油管	BE BR CO LF MA
TR	燃油泵回油管	BE BR CO LF MA

康明斯ISBe、ISB 和 QSB（共轨燃油系统）发动机燃油管

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
CX	燃油减压阀	BR DR LF MA MM SE
DB	回油管空心接头	BE BR LF MA MM
DL	回油管路	BE BR LF MA MM
DT	回油管三通	BR LF MA MM WP
FC	燃油管接头	BR ER LF MA MM SE
FT	回油管接头	BR LF MA MM WP
GK	密封垫或密封件	BR LF MA WP
IB	空心接头	BE BR DR LF MA MM SE
LW	接头夹子	BE BR MA MM
MF	燃油回油歧管	BE BR CO ER LF MA MM
MH	安装件	BE BR MA MM
OR	O 形圈	BR LA MM WO WP
PF	燃油管接头	BE BR CO LF MA MM
SW	密封垫圈	BE BR ER LA LF MA MM SE
TO	燃油泵供油管	BE BR CO LF MA MM

康明斯B5.9G、B5.9 LPG、B Gas Plus、B LPG Plus 和 ISL G 发动机燃料管路（天然气和 LPG 发动机）

Failure Code Details
部件代码	Component Description	故障模式
FT	管接头（不同）	BE BR LF MA MM WO
OR	接头 O 形圈	BE BR LF MA MM WO WP
XT	燃料跨接管	BE BR LF MA MM

仅限于康明斯 B 系列船用发动机燃油管路

Failure Code Details
部件代码	Component Description	故障模式
FB	燃油连接块	BE LF MA MM
MC	阳性接头	BR DR ID LO MA
MH	安装紧固件	BE BR MA MM
OS	O 形圈	BE LA MA MM WO WP
PP	管塞	LO MA MM WP
PT	螺塞	BE BR LO MA MM

仅限于康明斯B 和 C 系列船用发动机燃油管路

Failure Code Details
部件代码	Component Description	故障模式
CE	燃油冷却器	BE CO ER ID LF LW
FH	柔性软管	BR LF MA MM WP
HC	软管卡箍	BE BR MA MM WP
HO	软管	BR DR LO MA
OS	O 形圈	LO MA OM

康明斯ISC、QSC8.3、ISL 和 QSL9（共轨燃料系统）柴油发动机燃料管

Failure Code Details
部件代码	Component Description	故障模式
CX	燃料减压阀	BR DR LF MA MM SE
DB	回油管路空心接头	BE BR DR LF MA MM
DL	回油管路	BE BR DR LF MA MM
FC	燃油管接头	BR DR ER LF MA MM SE
FR	燃料油轨	BE BR CO DR ER LF MA MM PO
GK	密封垫或密封件	BR LF MA WP
IS	喷油器供油管	BE BR DR LF MA MM
MF	燃料歧管	BR CO DR LF MA MM PO
MH	安装硬件	BE BR CO MA MM
PF	燃料泵管接头	BE BR CO DR LF MA MM
RO	燃料接头 O 形圈	BR LF MA MM
RS	油轨供油	BE BR DR LF MA MM
SW	密封垫圈	BE BR ER LA LF MA MM
TN	管螺母	BE BR LF MA MM
TO	燃料管路供油管	BE BR DR LA LF MA MM

康明斯ISC、QSC8.3、ISL、ISL9.5 CM2150 SN 和 QSL9（共轨燃料系统）柴油发动机燃料管

Failure Code Details
部件代码	Component Description	故障模式
CB	空心接头	BE BR DR LF MA MM
CP	冷却板	BR DR LF MA MM PO
CZ	单向阀管接头	BE BR CO DR LF MA MM
FS	燃料供油管	BE BR CO DR LF MA MM
GR	橡胶隔振垫	BE BR ER MA MM WO
MH	安装硬件	BE BR CO MA MM
PF	燃料泵管接头	BE BR CO DR LF MA MM
SW	密封垫圈	BE BR ER LA LF MA MM
TO	燃料管路供油管	BE BR DR LA LF MA MM

启动马达ISB、ISBe 和 QSB（共轨燃油系统）发动机燃油管路

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR CO MA MM WP
CL	燃油管卡箍	BE BR CO MA MM
FS	燃油供油管	BE BR CO LF MA MM
FT	燃油管接头	BE BR ER LE MA MM SE
MH	安装紧固件	BE BR CO MA MM WP
PW	平垫圈	BE BR CO MA MM WP
SP	隔圈	BE BR CO MA MM WP
SW	密封垫圈	BR LF MA WP

康明斯ISB、ISBe 和 QSB（共轨燃油系统）发动机燃油管路

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
DB	回油管空心接头	BE BR DR LF MA MM
DC	燃油泵回油管接头	BE BR DR LF MA MM
DL	回油管	BE BR DR LF MA MM
DT	回油管三通	BR LF MA MM WP
MH	安装紧固件	BE BR CO MA MM
PB	燃油泵回油管空心接头	BE BR DR LF MA MM
RS	油轨供油管	BE BR DR LF MA MM
SF	维修快连管接头（阴性）	BE BR CO DR LF MA MM
SM	维修快连管接头（阳性）	BE BR CO DR LF MA MM
SW	密封垫圈	BE BR ER LA LF MA MM

康明斯B 系列和 QSB柴油发动机燃油管

Failure Code Details
部件代码	Component Description	故障模式
CX	燃料减压阀	BR DR HR LF LR MA MM OC SE SR
FC	燃油管接头	BR DR ER LF MA MM SE
FR	燃料油轨	BE BR CO DR ER LF MA MM PO
IS	喷油器供油管	BE BR DR LF MA MM
MH	安装紧固件	BE BR CO MA MM
TN	管螺母	BE BR LF MA MM

康明斯F3.8柴油发动机燃料管

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
DL	回油管路	BE BR DR LF MA MM
DT	回油三通	BR LF MA MM WP
IS	喷油器供油管	BE BR CO LF MA MM
MH	安装硬件	BEBR MA MM WP
PF	燃料管接头	BE BR CO LF MA MM
RS	油轨供油	BE BR DR LF MA MM

康明斯F 系列柴油发动机燃油管

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
CX	燃料减压阀	BR DR LF MA MM SE
DL	回油管路	BE BR DR LF MA MM
DT	回油三通	BR LF MA MM WP
FR	燃料油轨	BE BR CO DR ER LF MA MM PO
IS	喷油器供油管	BE BR CO LF MA MM
MH	安装紧固件	BEBR MA MM WP
PF	燃油管接头	BE BR CO LF MA MM
RS	油轨供油	BE BR DR LF MA MM

康明斯ISL9.5 CM2150 SN 发动机燃料管

Failure Code Details
部件代码	Component Description	故障模式
DB	回油管路空心接头	BE BR DR LF MA MM
DL	回油管路	BE BR DR LF MA MM
FC	燃油管接头	BR DR ER LF MA MM SE
FR	燃料油轨	BE BR CO DR ER LF MA MM PO
IS	喷油器供油管	BE BR DR LF MA MM
MF	燃料歧管	BR CO DR LF MA MM PO
MH	安装硬件	BE BR CO MA MM
PF	燃料泵管接头	BE BR CO DR LF MA MM
RO	燃料接头 O 形圈	BR LF MA MM
RS	油轨供油	BE BR DR LF MA MM
SW	密封垫圈	BE BR ER LA LF MA MM
TN	管螺母	BE BR LF MA MM
TO	燃料管路供油管	BE BR DR LA LF MA MM

康明斯QSB7-DM CM850（分级燃油系统）燃料管

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
CV	保护罩	BE BR MA MM
FA	法兰	BE BR ER LA LF MA MM SE
FS	燃料供油管	BE BR CO LF MA MM
GK	密封垫	BR BU ER LA MA MM WP
GR	橡胶隔振垫	BE BR ER MA MM WO WP
MI	进气歧管或盖	BR LA MA MM PO WP
MH	安装硬件	BE BR MA MM WP
OR	O 形圈	BR LA MM WO WP
SR	卡环	BR BU ER LA MM PO WP

康明斯QSB7-DM CM850（分级燃油系统）柴油发动机燃料管

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
CX	燃料减压阀	BR DR LF MA MM SE
DB	回油管路空心接头	BE BR LF MA MM
DL	回油管路	BE BR LF MA MM
FL	法兰	BE BR ER LA LF MA MM SE
MH	安装金属件	BE BR MA MM
MS	安装垫块	BE BR DR LF SE WO
OR	O 形圈	BR LA MM WO WP
SW	密封垫圈	BE BR ER LA LF MA MM SE

康明斯QSB7-DM CM850（分级燃油系统）柴油发动机燃料管

Failure Code Details
部件代码	Component Description	故障模式
FC	燃油接头	BE BR LF MA MM
FR	燃料油轨	BE BR CO DR ER LF MA MM PO
GK	进气歧管密封垫	BR BU ER LA MA MM WP
IM	管螺母	BR LA MA MM PO WP
IS	喷油器供油管	BE BR CO LF MA MM
MH	安装硬件	BE BR MA MM WP
OR	O 形圈	BR CO ER LF MA MM
RO	燃料接头 O 形圈	BR CO ER LF MA MM
TN	管螺母	BE BR LF MA MM

康明斯ISB3.9 CM2220柴油发动机燃料管

Failure Code Details
部件代码	Component Description	故障模式
BJ	空心螺钉	BR CO DR LW MA MM PO WP
BK	支架	BE BR MA MM
CL	燃油管卡箍	BE BR CO MA MM
CX	燃料减压阀	BR DR LF MA MM SE
DB	回油管路空心接头	BE BR DR LF MA MM
DL	回油管路	BE BR CO DR ER LF MA MM PO
FR	燃料油轨	BE BR CO DR ER LF MA MM PO
FS	燃料供油管	BE BR DR LF MA MM WP
FT	燃料管接头	BE BR ER LE MA MM SE
IS	喷油器供油管	BE BR DR LF MA MM
MH	安装硬件	BE BR CO MA MM
PC	夹子	BE BR MA MM
SW	密封垫圈	BR LF MA WP
TO	燃料管路供油管	BE BR DR LA LF MA MM

康明斯ISBe 和 F 系列柴油发动机燃油管

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
DL	回油管路	BE BR DR LF MA MM
DT	回油三通	BR LF MA MM WP
IS	喷油器供油管	BE BR CO LF MA MM
MH	安装紧固件	BE BR MA MM WP
PF	燃油管接头	BE BR CO LF MA MM
RS	油轨供油	BE BR DR LF MA MM

康明斯QSB柴油发动机燃油管

Failure Code Details
部件代码	Component Description	故障模式
FS	燃料供油管	BE BR CO LF MA MM
FT	燃油管接头	BE BR ER LE MA MM SE

康明斯B 系列柴油发动机燃油管

Failure Code Details
部件代码	Component Description	故障模式
BK	安装支架	BE BR MA MM
DB	回油管路空心接头	BE BR DR LF MA MM
DC	燃油泵回油管接口	BE BR DR LF MA MM
DL	回油管路	BE BR DR LF MA MM
DT	回油管路三通	BR LF MA MM WP
FT	燃油管接头	BE BR ER LE MA MM SE
MF	燃油回流歧管	BE BR CO ER LF MA MM
MH	安装紧固件	BE BR CO MA MM
PC	夹子	BE BR MA MM
RS	油轨供油	BE BR DR LF MA MM
SW	密封垫圈	BE BR ER LA LF MA MM
