康明斯L9.3 L105完整发动机 - 综述
目录
概述 |
概述 |
TOC | ||||||
|
001-999 缸体 - 综述
目录
概述 |
概述 |
TOC |
盘车机构 · 盘车机构在前盖内侧。要维修或重装盘车机构,必须拆下前盖。 · 此盘车机构包含一个弹簧加载蜗轮。当盘车轴推入前盖并逆时针转动时,蜗轮接合凸轮轴齿轮。盘车机构仅能按正常方向转动发动机。沿 顺时针方向转动盘车机构的轴将会脱开蜗轮。如果在发动机起动期间,蜗轮意外保持啮合,旋转发动机将会脱开盘车机构而不会损坏它。 凸轮轴 · 凸轮轴轴向间隙取决于凸轮轴和止推板之间的间隙。调整凸轮轴轴向间隙时,必须拆下凸轮轴齿轮。 注: 拆卸凸轮轴齿轮时,不必拆下凸轮轴。使用凸轮轴齿轮拉拔器(零件号 3376400)。 喷油器或气门凸轮上损坏或磨损的凸轮轴 必须进行更换。康明斯公司不推荐对凸轮轴凸轮进行研磨。 曲轴 · 该曲轴使用锻造配重。 · 可提供加大尺寸的主轴承和止推轴承以便于使用。当需要重新研磨一个主轴承或者连杆轴承轴径时,康明斯公司建议重新研磨全部主轴承或者连杆轴承轴颈。 减振器 · 减振器用于控制曲轴的扭曲或扭转振动。减振器设计用于特定的发动机型号。 · 粘性减振器使用寿命有限定。如有损坏或磨损,必须更换减振器。 · 现场修理减振器不经济。如果检查发现减振器损坏,则应安装新减振器或重装减振器。 |
002-999 缸盖 - 综述
目录
概述 |
概述 |
TOC | ||||||||||||||||||
|
004-999 凸轮随动件/挺杆 - 综述
目录
概述 |
概述 |
TOC | ||||||||||||||||||
|
005-999 燃油系统 - 概述
目录
概述 |
概述 |
TOC | ||||||||||||||||||
|
200-001 燃油系统流程图
目录
概述 |
概述 |
TOC | |

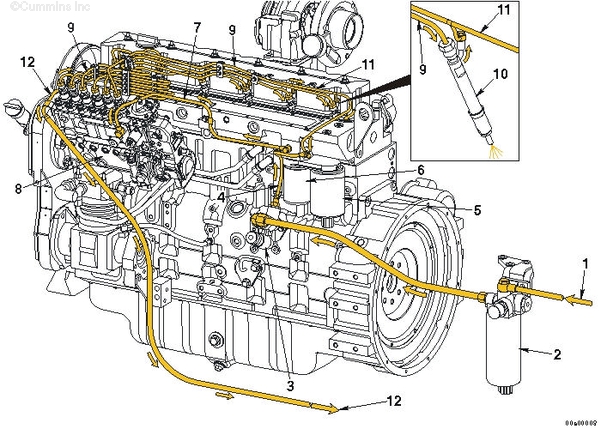

1. 来自油箱的供油 2. 预滤器或滤网 3. 输油泵 4. 低压供油管路 5. 燃油/水分离器 6. 燃油滤清器 7. 至喷油泵燃油供应 8. 威孚喷油泵 9. 高压燃油管路 10. 孔式喷油器 11. 燃油回油歧管 12. 至油箱的回油。 |
上次改进日期: 08-一月-2013
007-999 润滑系统 - 综述
目录
概述 |
概述 |
TOC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
200-002 机油系统流程图
目录
流程图 |
流程图 |
TOC | ||||

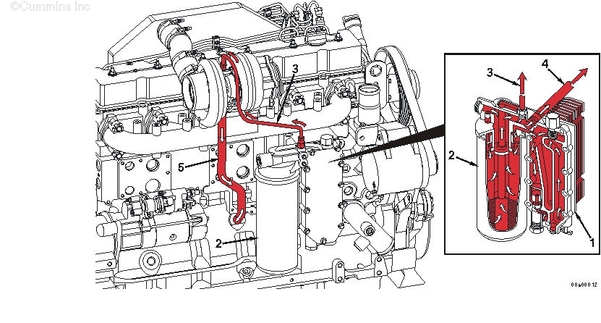

1. 机油冷却器 2. 机油滤清器 3. 供应涡轮增压器的机油 4. 机油流至主油道 5. 涡轮增压器机油回油管。
1. 流出机油泵 2. 流向机油冷却器 3. 流出机油冷却器 4. 流向机油滤清器 5. 流出机油滤清器 6. 机油滤清器旁通阀 7. 流向主油道 8. 流向油底壳。

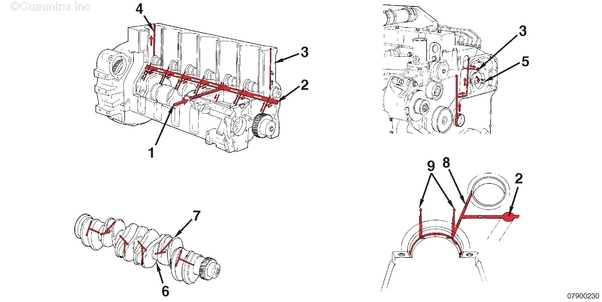

1. 流出机油冷却器 2. 主油道 3. 流向喷油泵 4. 流向顶置机构 5. 喷油泵机油回油管 6. 曲轴主轴颈 7. 连杆轴颈 8. 流向凸轮轴孔 9. 活塞冷却喷嘴。

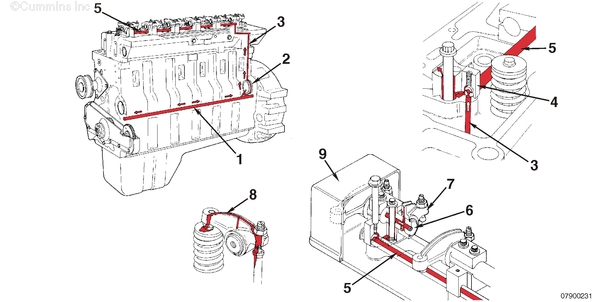

1. 主油道 2. 7 号凸轮轴衬套 3. 流出 7 号凸轮轴孔 4. 摇臂支架 5. 机油输油管 6. 摇臂轴 7. 摇臂 8. 机油槽 9. 摇臂室盖。 |
008-999 冷却系统 - 综述
目录
冷却液混合 |
Fleetguard® DCA4 维护保养滤清器和液体预加注 |
冷却液混合 |
TOC | |||||||||||||||||||
|
Fleetguard® DCA4 维护保养滤清器和液体预加注 |
TOC | ||||||
|
200-003 冷却系统流程图
目录
概述 |
概述 |
TOC | ||||||||

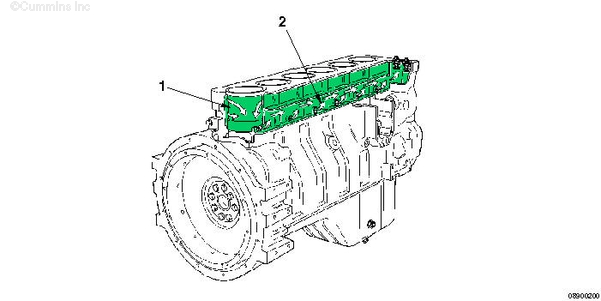

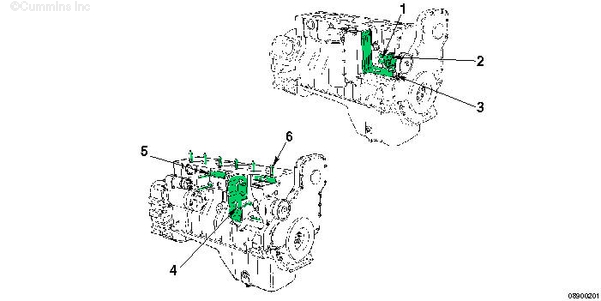

1. 冷却液进口 2. 水泵叶轮 3. 冷却液流至机油冷却器 4. 冷却液流过机油冷却器 5. 上部冷却液歧管 6. 冷却液流至缸盖。

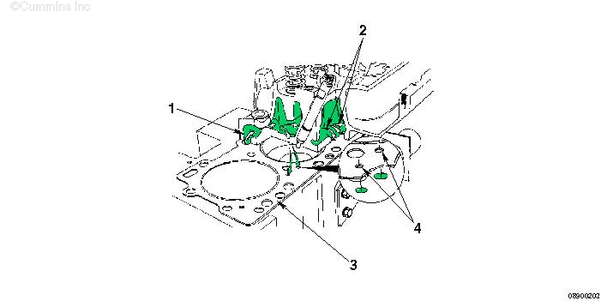

1. 流出上冷却液歧管 2. 流向缸套腔室 3. 缸盖密封垫 4. 冷却液节流孔。
1. 流过缸套 2. 下冷却液歧管。

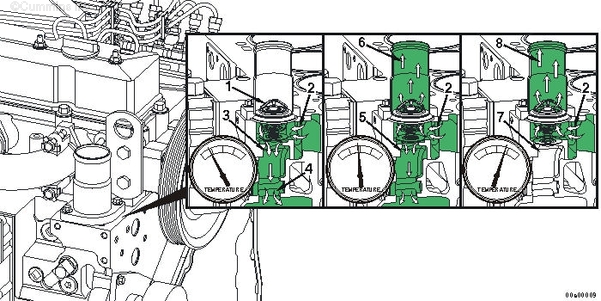

1. 节温器 2. 冷却液流出上冷却液歧管 3. 旁通管道打开 4. 冷却液流至水泵进口 5. 受限的冷却液流至旁通通道 6. 部分冷却液流至散热器 7. 旁通通道关闭 8. 冷却液至散热器。 |
上次改进日期: 13-十二月-2012
010-999 进气系统 - 综述
目录
概述 |
概述 |
TOC | |
空气经过空气滤清器吸入发动机。清洁的空气对于发动机的使用寿命非常重要;灰尘和污垢会迅速损坏气缸。 确保使用了优质的空气滤清器,并且按照制造商的建议定期更换。 自然吸气式发动机的进气经过空气滤清器,然后流入进气歧管。在进气歧管中,空气被吸入气缸用于燃烧。燃烧后的气体通过排气歧管排出气缸。 在涡轮增压式发动机中,进气经过空气滤清器吸入涡轮增压器的压缩机侧,然后经过跨接管进入进气歧管。空气从进气歧管被吸入气缸燃烧。 在涡轮增压式发动机上,排气中的能量用于驱动涡轮增压器的涡轮叶轮。涡轮叶轮和轴驱动压缩机叶轮,使更多的空气进入气缸燃烧。涡轮增压器提供额外的空气允许喷射更多的燃油,从而提高发动机的输出功率。 在涡轮增压中冷式发动机中,涡轮增压器的进气流经中冷器的散热片,然后进入进气歧管。空气冷却后密度增加并且含有更多氧气,可以喷射更多的燃油,从而进一步提高发动机的输出功率。 某些涡轮增压式发动机使用废气旁通式涡轮增压器,以限制涡轮增压器可提供的最大增压。废气旁通阀由执行器控制,执行器感应进气歧管压力并与预设的弹簧载荷保持平衡。 废气旁通阀位于涡轮的进气通道。开启时,它使一部分废气分流到涡轮叶轮,由此控制涡轮轴转速和增压压力。
涡轮和压缩机叶轮以及轴由轴承座中的两个旋转轴承支撑。轴承座内的通道将经过过滤加压的机油导入轮轴轴承和止推轴承。机油用于润滑并冷却旋转部件,使运转平稳。然后机油通过回油管从轴承座流回发动机的油底壳。机油回油管堵塞或损坏可引起涡轮增压器轴承座受压,导致机油从油封处泄漏。 注: 充足并经过过滤的优质机油对于涡轮增压器的使用寿命非常重要。确保使用优质的机油并且按照维护保养建议更换机油和机油滤清器。 |
200-004 进气系统流程图
目录
发动机视图 |
发动机视图 |
TOC | |

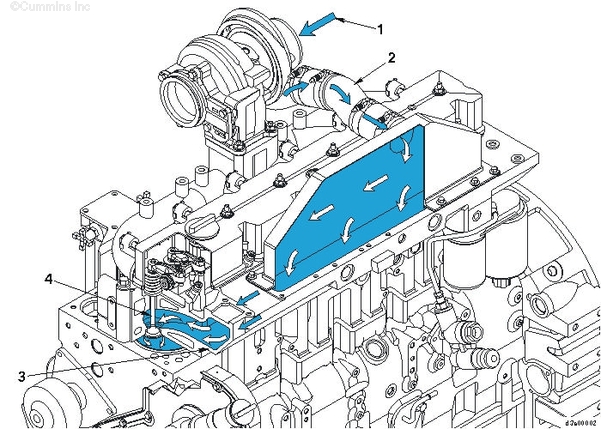

1. 涡轮增压器进气口 2. 至进气歧管的涡轮增压器空气 3. 进气歧管 - 和缸盖合为一体 4. 进气门。 |
上次改进日期: 18-一月-2013
011-999 排气系统 - 综述
目录
概述 |
概述 |
TOC | ||||||
|
200-005 排气系统流程图
目录
发动机视图 |
发动机视图 |
TOC | |

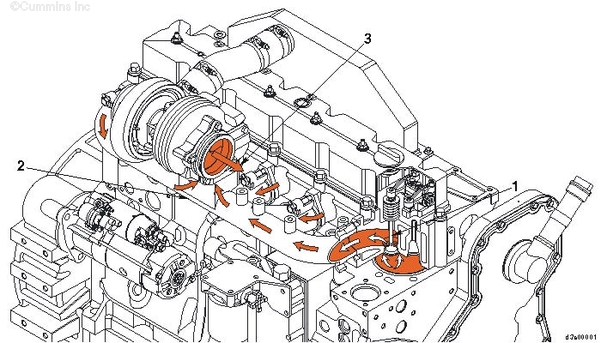

1. 排气门 2. 排气歧管 3. 涡轮增压器排气出口。 |
012-999 压缩空气系统 - 综述
目录
概述 |
概述 |
TOC | |

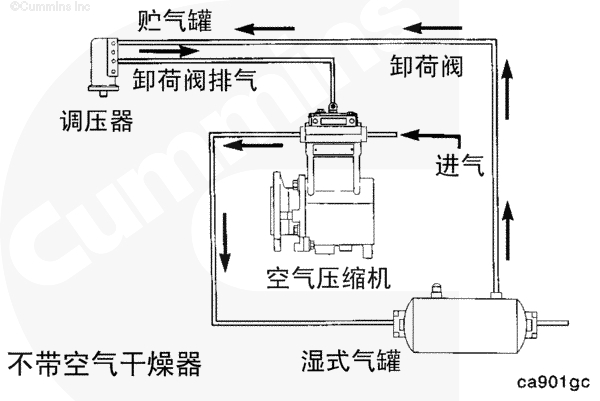

压缩空气系统通常是由齿轮驱动的空气压缩机、空气调压器、贮气罐和所有必要的管路组成的。
单缸空气压缩机为发动机驱动的活塞型压缩机,可提供压缩空气使气动设备运行。空气压缩机连续运行,但有“负载”和“空载”两种运行模式。运行模式由压力驱动调压器和压缩机卸荷阀总成控制。 卸荷阀系统设计为可减少空载模式运行时通过压缩机进气门造成的泵气损失和发动机增压压力损失。 当空气系统达到某预定压力时,调压器给空气压缩机卸荷阀总成施加一个空气信号,使得卸荷阀帽封闭进气门处的进气,于是压缩空气停止流入空气系统。 注: 排气门出口侧必须保持系统压力,使排气门保持关闭。 当空气系统中的空气被使用后,压力下降。降到预定的压力时,调压器给压缩机卸荷阀总成发出一空气信号,允许压缩机再次向空气系统泵入压缩空气。 如果空载运行时排气门没有保持空气系统压力,空气会从压缩机气缸中被泵送出,导致气缸中形成低压(真空)状态。进气门被卸荷阀帽封闭,并且排气门为单向压力控制阀时,空气不被允许进入压缩机缸。当空气压缩机气缸的压力低于曲轴箱的压力时,机油会通过活塞环被吸入空气系统。 |
200-006 压缩空气系统流程图
目录
概述 |
概述 |
TOC | |

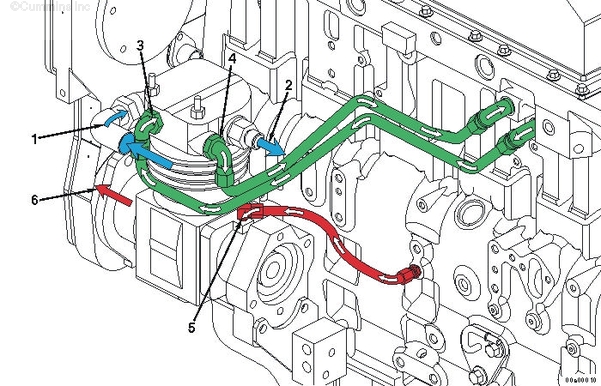

1. 空气进入 2. 空气排出 3. 冷却液供应 4. 冷却液回流 5. 机油供应 6. 机油回油。 |
013-999 电气设备 - 综述
目录
概述 |
概述 |
TOC | ||||||||||||||||||||||||||||||||
|
014-999 发动机测试 - 综述
目录
概述 |
概述 |
TOC |
发动机测试是发动机磨合和性能检查的综合过程。发动机磨合过程提供了一段使发动机各零件达到最终的精度和配合的运转时期。性能检查提供了使发动机性能最优化的最终调整过程。 可使用底盘测功机进行发动机测试。如果测功机 不可用, 必须采用模拟测功机测试的方式来完成。 测试前应首先检查测功机。测功机 必须能够测试发动机以最大转速和马力范围(全功率)运转时的发动机性能。 发动机曲轴箱压力(经常指发动机窜气)是一项重要参数,表示何时活塞环已经达到正确的精度和配合。窜气量频繁变化或者压力值超出技术规范 50% 以上,则表明发生故障。发动机测试 必须中断,直到已经确定故障原因并修复故障。 |
