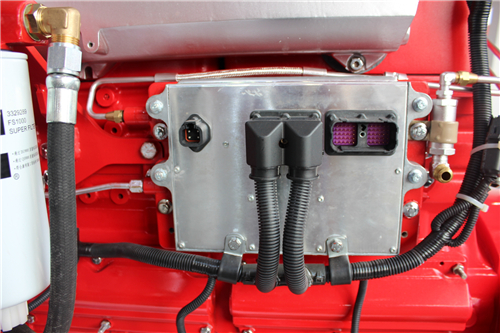

康明斯ISX15 CM2250发动机通用技术规范
详细描述
康明斯ISX15 CM2250发动机通用技术规范
以下列出的是康明斯ISX15 CM2250发动机的通用技术规范。
|
马力 |
请参考发动机铭牌 |
发动机转速
|
400 至 500 hp |
请参考发动机铭牌 |
|
500 至 600 hp |
请参考发动机铭牌 |
|
排量 |
15 升 [912 C.I.D.] |
|
缸径和行程 |
137 mm [5.40 in] x 169 mm [6.65 in] |
发动机重量
|
干式发动机 |
1109 kg [2445 lb] |
|
湿式发动机 |
1181 kg [2604 lb] |
|
点火顺序 |
1-5-3-6-2-4 |
|
曲轴旋转方向（从发动机前面看） |
顺时针 |
顶置机构调整
|
进气门 |
0.36 mm [0.014 in] |
|
排气门 |
0.69 mm [0.027 in] |
|
发动机制动 |
7.00 mm [0.276 in] |
康明斯ISX15 CM2250发动机燃油系统技术规范
|
最大回油管路压力（负载状态） |
256 mm-Hg [10 in-Hg] |
最大进油阻力
|
齿轮泵进口（脏污滤清器，负载状态） |
259 mm-Hg [10 in-Hg] |
|
OEM 接头（脏污滤清器，负载状态） |
203 mm-Hg [8 in-Hg] |
最小齿轮泵压力
|
拖动期间 |
69 kPa [10 psi] |
|
额定功率期间 |
1000 kPa [145 psi] |
|
最大滤清器压降 |
69 kPa [10 psi] |
|
最小输油泵压力（拖动期间齿轮泵进口） |
69 kPa [10 psi] |
|
发动机最低起动转速 |
150 rpm |
康明斯ISX15 CM2250发动机润滑系统技术规范
|
怠速时机油压力（机油温度为 93°C [200°F] 时的最低允许值） |
103 kPa [15 psi] |
|
在空载限速下的机油压力 |
241 至 276 kPa [35 至 40 psi] |
|
机油滤清器前后的压降（15W-40 机油在工作温度下的最大允许值） |
172 kPa [25 psi] |
标准发动机机油滤清器容量
|
组合式全流/旁通滤清器 |
2.2 L [0.58 gal] |
标准康明斯ISX15 CM2250发动机油底壳容量
冲压钢
|
高 |
45.4 L [12 gal] |
|
低 |
37.9 L [10 gal] |
标准发动机油底壳容量
铝
|
高 |
47.3 L [12.5 gal] - 楔形铸件 |
|
低 |
43.5 L [11.5 gal] - 楔形铸件 |
|
高 |
43.5 L [11.5 gal] - 后部中央集油槽 |
|
低 |
35.9 L [9.5 gal] - 后部中央集油槽 |
标准康明斯ISX15 CM2250发动机机油容量：
机油更换容量（油底壳和滤清器加满）
|
冲压钢 |
43.5 L [11.5 gal] |
|
铝 |
45.4 L [12 gal] |
|
铝 |
41.6 L [11 gal] |
康明斯ISX15 CM2250发动机润滑系统总容量（含滤清器和残留）
|
冲压钢 |
49.2 L [13 gal] |
|
铝 |
49.2 L [13 gal] |
康明斯ISX15 CM2250发动机机油压力范围
|
冷发动机 |
最多 1034 kPa [150 psi] |
|
热发动机 |
241 至 276 kPa [35 至 40 psi] |
|
回油管接头尺寸 |
M27x2 STOR |
康明斯ISX15 CM2250发动机冷却系统
概述 对于 ISX15 CM2250 SN 发动机，康明斯建议使用完全按配比的防冻液或者预加了辅助冷却液添加剂 (SCA) 的冷却液。防冻液或冷却液必须符合技术和维护保养协会 (TMC) 推荐规程 (RP) 329（乙二醇）或推荐规程 (RP) 330（丙二醇）中列出的技术规范。使用完全按配比的防冻液或冷却液能够大大简化冷却系统的维护保养。
通过康明斯发动机公司可获得技术和维护保养协会 (TMC) 技术规范，也可以与以下地址联系：
|
技术和维护保养协会 美国货运协会（American Trucking Association） 2200 Mill Road Alexandria, VA 33314-5388 电话： (703) 838-1763 传真 (703) 836-6070 |
完全按配比的防冻液包含均量的防冻液、SCA 以及缓冲剂，但不包含 50% 的水。完全按配比的冷却液含均量的防冻液、SCA 和缓冲剂，其中缓冲剂已经预先以 50/50 比例与去离子水混合。
公告号为 3666132 的《Cummins® 冷却液要求与维护保养手册》中包括其他可供选择的冷却系统维护保养规程。
康明斯ISX15 CM2250发动机技术规范
|
冷却液容量（仅限于发动机） |
26.5 升 [28 夸脱] |
康明斯ISX15 CM2250发动机标准调制节温器
|
温度范围 |
82 到 93°C [180 到 200°F] |
康明斯ISX15 CM2250发动机最大冷却液压力
|
不含压力盖，最大空载调速转速时节温器关闭 |
434 kPa [63psi] |
康明斯ISX15 CM2250发动机冷却液报警激活温度
|
功率低于 565 马力 |
107°C [225°F] |
|
额定功率为 565/600 马力 |
110°C [230°F] |
康明斯ISX15 CM2250发动机顶部水箱最大允许温度
|
功率低于 565 马力 |
107°C [225°F] |
|
额定功率为 565/600 马力 |
110°C [230°F] |
康明斯ISX15 CM2250发动机顶部水箱最低推荐温度
|
最低温度 |
70°C [160°F] |
|
最小允许吸入 |
11% |
|
推荐的压力盖最低压力 |
103 kPa [15 psi] |
康明斯ISX15 CM2250发动机最小加注量
|
不带低液位报警装置 |
19 升/分钟[5 gpm] |
最大排气时间
|
最大时间 |
25 分钟 |
|
风扇工作时冷却液温度 |
99°C [210°F] |
|
风扇工作时进气温度 |
93°C [200°F] |
百叶窗开启温度
|
冷却液 |
96°C [205°F] |
|
进气 |
104°C [220°F] |
防寒前罩
|
空气流通面积 |
774 cm 2 [120 in 2] |
康明斯ISX15 CM2250发动机进气系统技术规范
注意 发动机进气必须经过过滤，以防止污垢和碎屑进入发动机。如果进气管损坏或松动，未经过滤的空气就会进入发动机，并引起发动机过早磨损。
|
大气和发动机进气之间的最大温升（大气温度高于 0°C [32°F]） |
17°C 或 30°F |
|
正常负荷滤芯最大进气阻力（清洁的滤清器） |
250 mm H2O [10 in H2O] |
|
最大进气阻力（脏滤清器） |
635 mm H2O [25 in H2O] |
通过空-空中冷器的最大允许压降
|
psi |
14 kPa [2 psi] |
|
Hg（汞） |
102 mm Hg [4 in Hg] |
康明斯ISX15 CM2250发动机排气系统技术规范
排气管和消声器的最大允许排气背压
|
Hg（汞） |
305 mm Hg [12 in Hg] |
|
H20（水） |
4145 mm H20 [163 in H20] |
|
排气管尺寸（通常可接受的内径） |
127 mm [5 in] |
康明斯ISX15 CM2250发动机电气系统技术规范
|
推荐的蓄电池最小容量 | |||
|
系统电压 |
应用 |
环境温度 (-18°C [0°F]) | |
|
冷起动电流（安培） |
储备容量 * 安培 | ||
|
12 VDC |
汽车用发动机 |
1800 |
540 |
|
24 VDC** |
汽车用发动机 |
900 |
270 |
|
* 一个给定规格的蓄电池，它所装有的蓄电池极板数量决定其所具备的储备容量。对于 12 VDC 蓄电池，储备容量是在 26.7°C [80°F] 的温度下，蓄电池在维持 10.5 VDC 电压的情况下以 25 安培的电流持续放电的分钟数。储备容量针对的是充电系统不工作，所有电气负载均依赖蓄电池运行并且没有充电机提供辅助的车辆。冷起动电流决定起动的持续时间。 **冷起动电流 (CCA) 的额定值取决于两个串联的 12 VDC 蓄电池。 供电 ECM 需要 OEM 接头上有最低 9 VDC 的持续电压，其中发动机起动电压为 6 VDC。 | |||
康明斯ISX15 CM2250发动机最大起动电路电阻
|
蓄电池电缆规格 |
最大起动电阻见起动马达制造商的建议 |
|
无起动辅助时最低的大气温度 |
-6.7°C [20°F] |
|
无起动辅助装置的最小拖动转速 |
130 rpm |
康明斯ISX15 CM2250发动机压缩空气系统技术规范
本部分涉及 Wabco™ 318 单级增压空气压缩机的技术规范。
|
气缸 |
1 |
|
1800 rpm/0.85 MPa 时的压缩机扫气量 |
5.4 L/s [11.5 CFM] |
|
活塞排量 |
318 cc [19.4 C.I.D.] |
|
缸径 |
85 mm [3.35 in] |
|
冲程 |
56 mm [2.2 in] |
|
压缩机速度 |
1.2258 x 发动机转速 |
|
冷却 |
发动机冷却液 |
|
润滑 |
发动机机油 |
康明斯ISX15 CM2250发动机管路规格
|
冷却液进口和出口（管接头） |
M18 x 1.50 STOR |
|
进气口（内径） |
20.5 mm [0.81 in] |
|
出气口（最小内径） |
M27 x 2 STOR |
|
卸载器端口 |
M10 x 1 |
|
调速器安装方向 |
M8 x 1.25 |
|
总高度（近似值） |
310 mm [12.2 in] |
|
总宽度（近似值） |
160 mm [6.3 in] |
|
总长度（近似值，不带齿轮） |
211 mm [8.30 in] |
|
重量（近似值） |
17.6 Kg [38.8 lbs] |
本部分适用于 DFL636 双级自然吸气式空气压缩机。
|
气缸 |
2 |
|
1800 rpm/0.85 MPa 时的压缩机扫气量 |
10.8 L/s [22.8 CFM] |
|
活塞排量 |
636 cc [38.8 C.I.D.] |
|
缸径 |
85 mm [3.35 in] |
|
冲程 |
56 mm [2.2 in] |
|
压缩机速度 |
1.2258 x 发动机转速 |
|
冷却 |
发动机冷却液 |
|
润滑 |
发动机机油 |
康明斯ISX15 CM2250发动机管路规格
|
冷却液进口和出口（管接头） |
M18 x 1.50 STOR |
|
进气口（内径） |
20.5 mm [0.81 in] |
|
出气口（最小内径） |
M27 x 2 STOR |
|
卸载器端口 |
M10 x 1 |
|
调速器安装方向 |
M8 x 1.25 |
|
总高度（近似值） |
310 mm [12.2 in] |
|
总宽度（近似值） |
160 mm [6.3 in] |
|
总长度（近似值，不带齿轮） |
295 mm [11.60 in] |
|
重量（近似值） |
24.2 Kg [53.4 lbs] |
康明斯ISX15 CM2250发动机发动机测试技术规范
发动机在测试/磨合过程中要符合下列参数限制：
由于不同的发动机型号的额定值有所不同，请参考特定型号发动机测试所需的具体发动机额定值数据表。
康明斯ISX15 CM2250发动机空-空中冷器阻力（最大）
|
汞（mm 和 in） |
76.2 mm Hg [3.0 in Hg] |
|
压力（kpa 和 psi) |
10.3 kPa [1.5 psi] |
康明斯ISX15 CM2250发动机进气阻力（在公告功率时的最大值）
|
干净的空气滤清器 |
254.0 mm H2O [10.0 in H2O] |
|
脏的空气滤清器 |
635.0 mm H2O [25.0 in H2O] |
康明斯ISX15 CM2250发动机排气背压（最大）
|
400-450 额定马力 |
330 mm Hg [13.0 in Hg] |
|
485-500 额定马力 |
356 mm Hg [14.0 in Hg] |
|
525-600 额定马力 |
406 mm Hg [16.0 in Hg] |
康明斯ISX15 CM2250发动机机油压力
|
低怠速（最小） |
138.0 kPa [20.0 psi] |
|
机油压力范围 |
241.0 至 276.0 kPa [35.0 至 40.0 psi] |
|
缸体冷却液压力（闭合式节温器，最大值） |
434 kPa [63 psi] |
康明斯ISX15 CM2250发动机冷却液温度
|
工作温度（最高） |
107°C [225°F] |
|
燃油进油温度（最大） |
71°C [160°F] |
|
最大进口阻力 |
259.0 mm Hg [10.0 in Hg] |
|
压力侧燃油滤清器阻力（最大） |
69.0 kPa [10.0 psi] |
|
燃油回油管阻力（最大） |
259.0 mm Hg [10.0 in Hg] |
康明斯ISX15 CM2250发动机窜气压力（公告或峰值扭矩转速时最大），带有 9-mm [0.354-in] 孔
|
新的或大修过的发动机行驶小于 100000 英里（最大值） |
305 mm H2O [12.0 in H2O] |
|
旧发动机行驶大于 100000 英里（最大值） |
457 mm H2O [18.0 in H2O] |
康明斯ISX15 CM2250发动机Cummins®/Fleetguard® 滤清器技术规范
技术规范
Fleetguard® 滤清器由隶属于康明斯公司的康明斯滤清器公司制造。Fleetguard® 滤清器是康明斯公司和康明斯滤清器公司联合试验开发的。Fleetguard® 滤清器是新 Cummins® 发动机标准配置的滤清器。康明斯公司推荐使用它。
Fleetguard® 产品符合康明斯公司货源鉴定试验标准的全部要求，能提供合格的过滤能力以达到发动机设计寿命的要求。如果用其他品牌代替，购买者必须选用经试验满足康明斯优质标准的供应商所提供的产品。
康明斯不承担由于使用不满足康明斯性能和耐久性要求的非纯正滤清器造成问题的责任。
|
滤清器型号 | |
|
机油滤清器 | |
|
ISX15 CM2250 | |
|
Cummins® 零件号 |
2882673 和 2882674 |
|
Fleetguard® 零件号 |
LF9070 和 LF9080 |
|
旋装式吸油侧燃油滤清器 | |
|
Cummins® 零件号 |
3685711 |
|
Fleetguard® 零件号 |
FS19764 |
|
旋装式压力燃油滤清器 | |
|
Cummins® 零件号 |
3685306 和 2893612 |
|
Fleetguard® 零件号 |
FF5686 和 FF5776 |
|
冷却液滤清器 | |
|
Fleetguard® 零件号 |
WF21261 |
|
WF21272 | |
|
柴油机排气处理液滤清器 | |
|
Cummins® 零件号 |
288182 |
|
Fleetguard® 零件号 |
A028Y794 |
该滤清器在使用符合 Cummins® 工程标准 CES 14603 的 TMC RP329/RP330 或 ASTM D6210 冷却液时，维护保养间隔可长达 80,467 km [50,000 mi]。该滤清器适用于容量达 49 升 [13 加仑] 的冷却系统。参考 Cummins® 冷却液要求和维护保养（公告号 3666132）。
该滤清器可实现 80,467 至 241,402 km [50,000 至 150,000 mi] 的延长的维护保养间隔。它不含化学添加剂（不含 DCA4），可用于以下系统：
任意容量的冷却系统
见以下的维护保养表。
使用 WF2127 滤清器时，必须在指定的里程添加以下容量的液态处理剂：
|
冷却系统容量 |
80,467 km [50,000 mi] 维护保养间隔（添加 RP329/330 冷却液或处理后的水（DCA2 或 DCA4）） |
241,402 km [150,000 mi] 维护保养间隔（添加 ES Compleat™ 冷却液（ES 补充剂）） |
|
0 至 57 L [0 至 15 gal] |
0.95 L [1 qt]（10 个单位） |
0.95 L [1 qt]（15 个单位） |
|
58 至 114 L [16 至 30 gal] |
1.89 L [2 qt]（20 个单位） |
1.89 L [2 qt]（30 个单位） |
|
115 至 170 L [31 至 45 gal] |
2.84 L [3 qt]（30 个单位） |
2.84 L [3 qt]（45 个单位） |
|
171 至 227 L [46 至 60 gal] |
3.79 L [4 qt]（40 个单位） |
3.79 L [4 qt]（60 个单位） |
|
228 至 284 L [61 至 75 gal] |
4.74 L [5 qt]（50 个单位） |
4.74 L [5 qt]（75 个单位） |
|
285 至 341 L [76 至 90 gal] |
5.69 L [6 qt]（60 个单位） |
5.69 L [6 qt]（90 个单位） |
|
342 至 397 L [91 至 105 gal] |
6.63 L [7 qt]（70 个单位） |
6.63 L [7 qt]（105 个单位） |
注: 滤清器必须符合康明斯 SAM 10,769 标准。Fleetguard® 滤清器符合康明斯 SAM 10,769 标准。ISX CM2250 发动机使用的标准滤清器是 Fleetguard® WF2126。对于大于 379 L [100 gal] 的系统，每 57 L [15 gal] 使用 0.94 L [1 qt]。冷却系统的总容量信息请咨询车辆制造商。
康明斯ISX15 CM2250发动机驱动皮带张力
张力表
|
SAE 皮带规格 |
皮带张力规零件号 |
新皮带张力 |
旧皮带张力范围* | |||
|
|
棘轮型 |
Burroughs |
N |
lbf |
N |
lbf |
|
0.380 in |
3822524 |
|
620 |
140 |
270 至 490 |
60 至 110 |
|
0.440 in |
3822524 |
|
620 |
140 |
270 至 490 |
60 至 110 |
|
1/2 in |
3822524 |
ST-1138 |
620 |
140 |
270 至 490 |
60 至 110 |
|
11/16 in |
3822524 |
ST-1138 |
620 |
140 |
270 至 490 |
60 至 110 |
|
3/4 in |
3822524 |
ST-1138 |
620 |
140 |
270 至 490 |
60 至 110 |
|
5/8 in |
3822524 |
ST-1138 |
620 |
140 |
270 至 490 |
60 至 110 |
|
4 肋 |
3822524 |
ST-1138 |
620 |
140 |
270 至 490 |
60 至 110 |
|
5 肋 |
3822524 |
ST-1138 |
670 |
150 |
270 至 530 |
60 至 120 |
|
6 肋 |
3822525 |
ST-1293 |
710 |
160 |
290 至 580 |
65 至 130 |
|
8 肋 |
3822525 |
ST-1293 |
890 |
200 |
360 至 710 |
80 至 160 |
|
10 肋 |
3822525 |
3823138 |
1110 |
250 |
440 至 890 |
100 至 200 |
|
12 肋 |
3822525 |
3823138 |
1330 |
300 |
530 至 1070 |
120 至 240 |
|
12 肋 K 型断面 |
3822525 |
3823138 |
1330 |
300 |
890 至 1070 |
200 至 240 |
|
31 肋 |
– |
3164750 |
1668 |
375 |
1330 至 1560 |
300 至 350 |
注: 此图表不适用于自动皮带张紧器。
* 皮带使用时间达到或超过 10 分钟以后，就认为它是旧的。
* 如果旧皮带张力小于最小值，将皮带调紧到旧皮带张力最大值。
