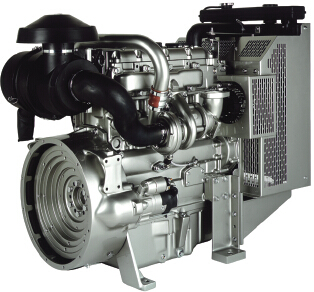

珀金斯Perkins1103和1104柴油发动机维修测试和调整二
详细描述
润滑系统
2. 卸下外转子。 清洁所有零件。 检查金属中有无
裂纹或其它损坏。
i03018863
发动机机油压力 - 测试
机油压力低
下述情况会导致机油压力低。
• 曲轴箱中的油位低。
• 吸油滤网上发生阻塞。
• 机油管接头泄漏。
• 连杆或主轴承磨损。
• 机油泵中的转子磨损。
• 机油安全阀异常工作。

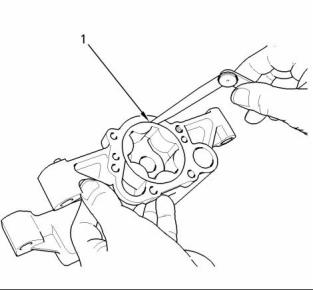

g00985779
图 30
外转子体的间隙
机油安全阀磨损可能会使机油通过阀发生泄漏，从而
降低机油压力。有关正确的工作压力及其它资料，
请参阅《技术参数模块》, “发动机机油安全阀”。
(1) 测量外转子与转子体的间隙。
3. 安装外转子。 测量外转子与转子体 (1) 的间隙。
当发动机在正常工作下以及在高怠速下运转时，机
油压力必须至少达到 280 kPa (40 psi)。低怠速时
机油压力低是正常的。
可以使用适当的压力表测试润滑系统的压力。
机油压力高
机油压力高可能由以下情况引起。
• 机油安全阀弹簧安装不正确。
• 机油安全阀柱塞卡在关闭位置。
• 机油中有大量油泥，使机油粘度过高。
i03874812
发动机机油泵 - 检查
g00985780

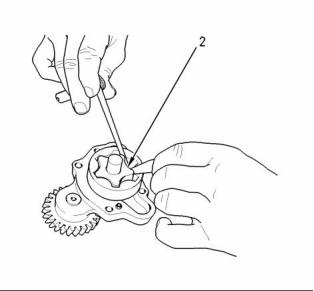

图 31
内转子的间隙
如果发动机机油泵的任何零件磨损到足以影响机油
泵性能的程度，则必须更换机油泵。
(2) 测量内转子与外转子的间隙。
4. 测量内转子与外转子 (2) 的间隙。
执行下述步骤以检查机油泵的间隙和扭矩。
请参阅《技术参数模块》, “发动机机油泵”。
1. 从发动机上卸下机油泵。 请参阅《解体和组装》,
“发动机机油泵 - 拆卸”。 卸下机油泵盖。
This document is printed from SPI². Not for RESALE
30
测试和调整部分
SCNR9777-03
发动机机油漏进气缸的燃烧区
漏进气缸燃烧区的发动机机油可导致发动机冒蓝烟。
机油可能通过四种途径漏入气缸燃烧室：
• 经由磨损的气门导管和气门杆之间的漏油
• 磨损或损坏的部件(活塞、活塞环或肮脏的发动
机机油回油孔)
• 压缩环和/或中间环安装不正确
• 经由涡轮增压器轴密封环的漏油
• 曲轴箱加注过满
• 错误的油尺或引导管
• 发动机长时间轻负荷运转
如果使用的发动机机油粘度不对，也可能造成发动
机机油消耗量过大。 燃油漏进曲轴箱或发动机温度
升高都会使发动机机油粘度变稀。

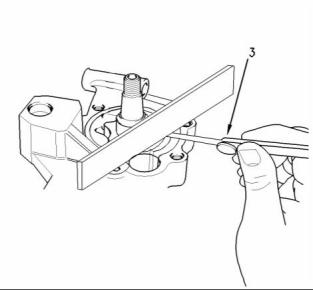

g00989217
图 32
5. 使用直尺和塞尺 (3) 测量转子的轴向间隙。
6. 清洁机油泵的顶面和盖的底面。 将盖安装在机油
泵上。 将机油泵安装到发动机上。 参考《解体和
组装》, “发动机机油泵 - 安装”。
i03018857
发动机机油温度升高 - 检查
i02201658
检查机油冷却器（如有配备）的机油道是否阻塞。
发动机运转过程中的机油温度可能高于正常温度。
这种情况可能说明机油冷却器可能发生阻塞。 机油
冷却器受阻将不会造成发动机机油压力低。
轴承过度磨损 - 检查
当发动机的某些部件短期内显示轴承磨损，其原
因可能是机油道阻塞。
机油压力表可能显示机油压力足够大，但是某一部
件会因缺乏润滑而磨损。 在此情况下应查看向该部
件供油的油道。 供油油道的阻塞会阻碍部件得到足
够的润滑。 这样这会造成部件的早期磨损。
i02782023
发动机机油消耗量过多 - 检查
发动机外部漏油
检查曲轴两端的油封是否漏油。 查看发动机油底壳
密封垫和所有润滑系统接头有无漏油。 查看曲轴箱
通气装置是否有任何漏油。 这可能是由于燃烧气自
活塞周围漏进曲轴箱造成的。脏的曲轴箱通气装置
将会导致曲轴箱内压力高。脏的曲轴箱通气装置将
会导致密封垫和密封漏油。
This document is printed from SPI². Not for RESALE
SCNR9777-03
31
测试和调整部分
冷却系统
b. 检查排气管路有无损坏。 检查排气弯头有无
损坏。 如果没有发现损坏，则应检查排气系
统有无阻力。
i03874809
10. 检查水温调节器。 没有打开或只是部分打开的
水温调节器会导致水温过热。 请参考《测试和调
整》, “水温调节器 - 测试”。
冷却系统液位 – 检查
(过热)
11. 检查水泵。 叶轮损坏的水泵无法泵送足量的冷
却液以供发动机正确冷却之用。 拆下水泵，检
查叶轮是否损坏。
冷却液温度高于正常值可能是由许多情况造成的。
使用下述程序来确定冷却液温度高于正常值的起因：
12. 将外界温度高作为考虑因素。 环境温度对于冷却
系统的冷却能力来说过高时，在环境空气与冷却
液温度之间就没有足够的温差。 进入发动机内的
环境空气最高温度应不超过 50 °C (120 °F)。
1. 检查冷却系统中的冷却液液位。 如果冷却液液位
过低，空气就会进入冷却系统中。 冷却系统中的
空气会造成冷却液流量降低且会在冷却液中形成
气泡。 气泡使得冷却液无法接近发动机零件，从
而阻止热量向冷却液传递。 冷却液液位低是由于
泄漏或膨胀箱加注量不正确造成的。
13. 当发动机负载量过大时，发动机转速不会随着燃
油的增加而升高。 这一较低的发动机转速会造成
系统的冷却液流动受阻。 伴随高燃油量输入气
缸，较低的空气和冷却液流量将会一起导致发动
机温度超过正常水平。
2. 检查防冻液和水的混合液。 混合比应为 50% 水
与 50% 21825166 POWERPART 防冻液。
3. 检查冷却系统中有无空气。 空气可以通过不同渠
道进入冷却系统。 冷却系统中有空气的最常见的
起因是没有正确加注冷却系统和燃烧气体漏进冷
却系统。 燃烧气体可能通过内部裂纹、损坏的缸
盖或损坏的缸盖密封垫进入冷却系统。 冷却系统
中的空气会造成冷却液流量的降低和冷却液中气
泡的形成。 气泡使得冷却液无法接近发动机零
件，阻止热量向冷却液传递。
i03018885
冷却系统 - 检查
本发动机的冷却系统为压力式冷却系统。 压力式
冷却系统有两个优点：
• 压力式冷却系统可以在各种大气压力及高于水沸
点的温度下安全地工作。
4. 检查发送元件。 某些情况下，发动机温度传感器
将信号传送给一个发送元件。 此发送元件将这些
信号转换为电脉冲，以供安装的仪表使用。 如果
发送元件出故障，则仪表可能显示不正确的读
数。 同样，如果电线折断或短路，仪表也可能显
示不正确的读数。
• 压力式冷却系统可以防止水泵内产生气穴。
气穴是指因机械力引起液体中突然形成低压气泡的
现象。 压力式冷却系统中更难以形成气穴或汽囊。
5. 检查散热器是否对冷却液流动有节流阻力。 检查
散热器芯内部有无碎屑、污垢或沉淀物。 碎屑、
污垢或沉淀物会使冷却液流经散热器时受阻。
应定期进行冷却系统检查，以便在损坏发生之前确
定各种问题。使用测试设备进行测试之前先目视检
查冷却系统。
6. 检查加注口盖。 冷却系统内的压力下降可能造成
沸点降低。 这会导致冷却系统沸腾。 请参考《测
试和调整》, “冷却系统 - 测试”。
冷却系统的目视检查
1. 检查冷却系统中的冷却液液位。
2. 查看冷却系统有无渗漏。
7. 检查冷却系统软管和卡箍。 这样通常可找到有泄
漏处的损坏软管。 没有明显渗漏的软管可能在使
用过程中软化。 软管的软化部位会在使用过程中
扭折或变形。 软管的这些区域会对冷却液流动造
成阻力。 软管用过一段时间后会变软和/或出现
裂纹。 软管的内侧会老化，软管松动的颗粒会对
冷却液流动造成阻力。
3. 检查散热器的散热片是否弯曲、空气流过散热
器有无其它阻力。
4. 检查风扇驱动皮带。
8. 检查进气系统有无阻力。 发动机的进气受阻会导
致气缸温度高。 气缸温度高则要求冷却系统的
温度高于正常值。
5. 检查风扇叶片是否损坏。
6. 检查冷却系统是否混入空气或燃烧气体。
7. 检查散热器盖是否损坏。密封面必须清洁。
9. 检查排气系统有无阻力。 发动机的排气受阻会
导致气缸温度高。
a. 对排气系统进行目视检查。
This document is printed from SPI². Not for RESALE
32
测试和调整部分
SCNR9777-03
8. 检查散热器芯中有无大量污垢。检查发动机上有
无大量污垢。
9. 护罩松动或缺失可能会导致冷却空气流动性差。
i03018879
冷却系统 - 测试
请记住温度和压力是同时起作用的。 诊断冷却系统故
障时，必须检查温度和压力。 冷却系统的压力会对
其温度产生影响。 请参看插图33中的例子。 图中显
示压力对水的沸点(汽化)的影响。 图中所示海拔高度
对水的沸点的影响也说明了压力对水的沸点的影响。

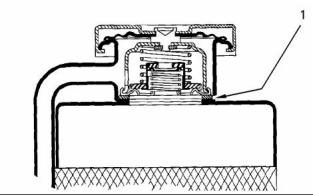

g00296067
图 34
典型加注口盖示意图
(1) 压力盖与散热器之间的密封面
热的冷却液、蒸汽和碱会造成人身伤害。
在工作温度下，发动机冷却液是热的而且处在压力
下。 散热器和所有到加热器的管路或发动机中都有
热的冷却液或蒸汽。 与它们的任何接触都会造成严
重烫伤。
只有当发动机停机且冷却系统压力盖已经冷却到可
以徒手触摸时，再慢慢拆下冷却系统压力盖以释放压
力。

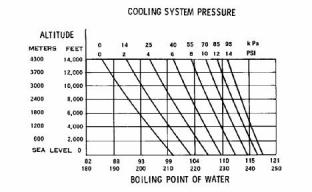

g00286266
图 33
具体海拔高度和水沸点下冷却系统的压力
采用以下程序来检查开启加注口盖所需的压力值。
1. 发动机冷却后，小心拧松加注口盖。 缓慢释放冷
却系统内的压力。 接着卸下加注口盖。
热的冷却液、蒸汽和碱会造成人身伤害。
2. 仔细地检查压力盖。检查密封有无损坏。检查密
封面有无损坏。 除去压力盖、密封或密封面上
的所有杂物。
在工作温度下，发动机冷却液是热的而且处在压力
下。 散热器和所有到加热器的管路或发动机中都有
热的冷却液或蒸汽。 与它们的任何接触都会造成严
重烫伤。
仔细检查加注口盖。 查看密封和密封面有无任何
损坏。 检查以下部件有无任何异物。
只有当发动机停机且冷却系统压力盖已经冷却到可
以徒手触摸时，再慢慢拆下冷却系统压力盖以释放压
力。
• 加注口盖
• 油封
为了进行冷却系统的检查，冷却液必须处于正确的
液位。 发动机应处于冷态且不得运转。
• 密封面
除去这些零件上发现的所有沉积物以及所有异物。
3. 将压力盖安装在适当的加压泵上。
4. 观测加注口盖开启的准确压力。
5. 比较此压力与加注口盖顶上找到的额定压力。
6. 如果加注口盖已损坏，应更换加注口盖。
放掉冷却后，松开压力盖以便将冷却系统的压力释
放出来。 接着卸下压力盖。
冷却液的液位不应超过加注管底部以下13 mm
(0.5 inch)。 如果冷却系统配备了目测计，冷却液应
处于目测计的正确液位上。
检查加注口盖
冷却系统内压力下降的原因之一可能是散热器压
力盖的密封失效。
This document is printed from SPI². Not for RESALE
SCNR9777-03
33
测试和调整部分
测试散热器和冷却系统有无渗漏
1104 发动机机油冷却器
使用下述步骤来测试散热器和冷却系统是否泄漏。
进行下述程序来检查发动机机油冷却器（如有配
备）：
1. 在机油冷却器下面放一个容器来收集机油冷却器
排出的所有发动机机油或冷却液。
热的冷却液、蒸汽和碱会造成人身伤害。
2. 有关发动机机油冷却器的拆卸步骤，请参阅《解
体和组装》, “发动机机油冷却器 - 拆卸”。
在工作温度下，发动机冷却液是热的而且处在压力
下。 散热器和所有到加热器的管路或发动机中都有
热的冷却液或蒸汽。 与它们的任何接触都会造成严
重烫伤。
3. 彻底清洁盖板和缸体的法兰面。
只有当发动机停机且冷却系统压力盖已经冷却到可
以徒手触摸时，再慢慢拆下冷却系统压力盖以释放压
力。
空气压力会造成人身伤害。
不按下面的步骤进行操作会造成人身伤害。 使用压
缩空气时，戴防护面罩及穿防护服。
1. 当发动机冷机时，松开加注口盖至第一限位。让
冷却系统中的压力释放。 接着卸下加注口盖。
用 作 清 洗 用 途 时， 喷 嘴 处 最 大 空气 压 力 必 须 低
于205 kPa (30 psi) 。
2. 确保冷却液液位高于散热器芯的顶部。
3. 将适当的加压泵放在散热器上。
4. 检查冷却板有无裂纹和缺口。 如果有无裂纹或缺
口，则需更换冷却板。
4. 使用加压泵，提高压力至高于加注口盖开启压力
20 kPa (3 psi) 的水平。
如有必要，清洁冷却板的内外侧。 使用对铜没有
腐蚀性的溶剂。 确保冷却板内没有机油流动阻
力。
5. 检查散热器外部有无渗漏。
6. 检查冷却系统的所有接头和软管有无泄漏。
使用低压空气吹干冷却板。 使用清洁的机油冲洗
冷却板内侧。
如果发生所有下述情况，说明散热器和冷却系
统不泄漏：
5. 有关发动机机油冷却器的安装步骤，请参阅《解
体和组装》, “发动机机油冷却器 - 安装”。
• 五分钟后没有观测到任何泄漏。
• 千分表读数恒定保持五分钟以上。
以下两种情况都存在时说明冷却系统内部有渗漏：
• 压力读数下降。
6. 确保加注发动机的冷却系统和机油系统至正确的液
位。 运转发动机。 检查有无机油或冷却液泄漏。
1103 发动机 Modine 机油冷却器
进行下述程序来检查 modine 机油冷却器（如有配
备）：
• 没有观察到然后外部渗漏。
根据需要进行所有必要的修理。
1. 将一个容器放在 modine 机油冷却器下面，用来
收集从 modine 机油冷却器流出的发动机机油或
冷却液。
i03874787
发动机机油冷却器 - 检查
2. 有关发动机机油冷却器的拆卸步骤，请参阅《解
体和组装》, “发动机机油冷却器 - 拆卸”。
3. 用适合的清洗液彻底清洗冷却板外侧。
热油和热的部件可能会导致人员受伤。 不要让热的
油和部件接触皮肤。
This document is printed from SPI². Not for RESALE
34
测试和调整部分
SCNR9777-03
空气压力会造成人身伤害。
不按下面的步骤进行操作会造成人身伤害。 使用压
缩空气时，戴防护面罩及穿防护服。
用 作 清 洗用 途 时 ， 喷 嘴 处最 大 空 气 压 力 必 须低
于205 kPa (30 psi) 。
4. 用干净的水彻底清洗冷却板内侧。
使用低压空气吹干冷却板。 使用清洁的机油冲洗
冷却板内侧。
5. 安装 modine 机油冷却器。 请参考《解体和组
装》, “发动机机油冷却器 - 安装”。
6. 确保加注发动机的冷却系统和机油系统至正确的液
位。 运转发动机。 检查有无机油或冷却液泄漏。
i03018888
水温调节器 - 测试
注: 进行测试时不要从水温调节器壳体上卸下水温
调节器。
1. 从发动机上卸下内含水温调节器的水温调节器壳
体。请参阅《解体和组装》, “水温调节器 - 拆卸
和安装”。
2. 加热盆中的水直到水温与水温调节器的完全开启
温度相同时为止。 有关水温调节器的完全开启温
度，请参阅《规格》, “水温调节器”。 搅动盆中的
水。 这会使盆中的水温分布均匀。
3. 将水温调节器壳体吊入水盆中。 水温调节器壳体
必须没入水中。 水温调节器壳体必须远离水盆的
侧面和底面。
4. 保持水温处于正确温度10分钟。
5. 10 分钟后，取出水温调节器壳体。立即测量水
温调节器的张开度。 有关在全开温度下水温调
节器的最小开启距离，请参阅《规格》, “水温
调节器”。
如果该距离小于手册中列出的距离，更换冷却液温
度调节器。 请参阅《解体和组装》, “水温调节器 -
拆卸和安装”。
安装水温调节器。 请参阅《解体和组装》, “水温
调节器 - 拆卸和安装”。
This document is printed from SPI². Not for RESALE
SCNR9777-03
35
测试和调整部分
发动机基体
检查活塞环端隙
i03018874
活塞环槽 - 检查
检查活塞和活塞环
1. 检查活塞有无磨损和其它损坏。
2. 检查并确认活塞环能在环槽中自由移动且活塞
环没有断裂。
检查活塞环间隙
1. 卸下活塞环，清洁环槽和活塞环。

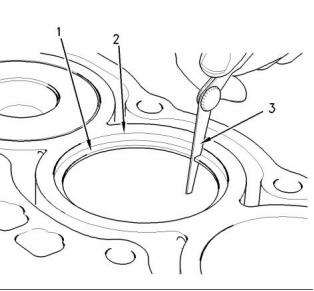

g00983549
图 36
(1) 活塞环
(2) 气缸环形台阶
(3) 塞尺
1. 清除缸孔顶部的所有积碳。
2. 将各个活塞环 (1) 放在缸孔气缸环形台阶 (2) 的
正下面。
3. 使用适当的塞尺 (3) 测量活塞环端隙。 有关尺寸
的资料，请参阅《技术参数》, “活塞和活塞环”。
注: 在测量刮油环开口间隙之前，必须从环上取下
螺旋弹簧。
i03018892
连杆 - 检查
g00905732

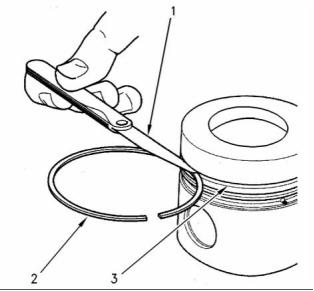

图 35
(1) 塞尺
(2) 活塞环
(3) 活塞环槽
本步骤用来确定连杆的下述特点：
• 连杆扭曲度
2. 将新活塞环 (2) 安装在活塞环槽 (3) 中。
3. 将适当的塞尺 (1) 塞入活塞环槽 (3) 与活塞环 (2)
顶部之间来检查活塞环间隙。有关尺寸的资料，
请参阅《技术参数》, “活塞和活塞环”。
• 连杆孔中心的平行度
注: 有些活塞的顶环槽为锥形，活塞环为楔形。这种
情况下，不能采用上述方法检查顶活塞环的间隙。
This document is printed from SPI². Not for RESALE
36
测试和调整部分
SCNR9777-03
i03018862
主轴承 - 检查
检查主轴承有无磨损或其它损坏。如果有一个主轴
承磨损或损坏，更换该轴承的两个轴瓦，检查其它
轴承的状况。
主轴承有比原尺寸轴承的内径小的轴承可供选用。
这些轴承用于磨过的主轴承轴颈上。
i03018890
g00927038
缸体 - 检查

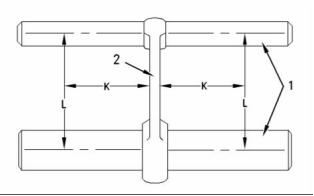

图 37
检查连杆孔中心的平行度。
(1) 测量销
(2) 连杆
(L) 测量活塞销轴承孔与连杆轴承孔的中心距。
(K) 测量距连杆的距离 127 mm (5.0 in) 。
1. 检查所有冷却液水道和机油道。
2. 检查缸体有无裂纹和损坏。
1. 使用适当的工具测量连杆 (2) 的距离。
• 适当的距离测量仪
3. 不能加工缸体顶面。这会影响活塞高于缸体的高
度。
• 测量销 (1)
4. 检查凸轮轴轴承是否磨损。如果需要一个新轴
承，使用适当的接头将轴承压出轴承孔。确保新
轴承中的油孔朝向缸体前部。轴承中的油孔必须
与缸体中的油孔对齐。轴承必须与凹进面对齐。
请参阅《解体和组装》, “凸轮轴 - 拆卸和安装”。
注: 进气测试之前应先卸下连杆轴承。
2. 测量连杆的扭曲度及两个孔中心的平行度。
必须在距离 (K) 处进行测量。距离 (K) 的数值为
距连杆两侧 127 mm (5.0 in)。
i03874791
缸盖 - 检查
测试长度 (L)。
距两侧的长度 (L) 的测量值总差值不应超过
± 0.25 mm (± 0.010 in)。
1. 从发动机上拆下缸盖。
如果没有卸下活塞销轴承，极限值应降至
± 0.06 mm (± 0.0025 in)。
2. 卸下水温调节器壳体。
3. 检查活塞销轴承和活塞销有无磨损和其它损坏。
3. 检查缸盖有无气体或冷却液泄漏的迹象。
4. 卸下气门弹簧和气门。
4. 测量活塞销在活塞销轴承中的间隙。有关间隙尺
寸的资料，请参阅《技术参数》, “连杆”。
5. 彻底清洁缸盖底面。 清洁冷却液水道和机油道。
确保缸盖与缸体的接触面清洁、平整。
i03018856
连杆轴承 - 检查
6. 检查缸盖底面有无穴蚀、腐蚀和裂纹。 仔细地检
查气门座镶圈及喷油器孔周边区域。
7. 在 200 kPa (29 psi) 的压力下测试缸盖是否泄漏。
检查连杆轴承和连杆轴承轴颈有无磨损或其它损坏。
连杆轴承有比原尺寸轴承的内径小的轴承可供选
用。 这些轴承用于磨过的曲轴上。
This document is printed from SPI². Not for RESALE
SCNR9777-03
37
测试和调整部分
i03018861
活塞高度 - 检查
表 5
需要的工具
零件号
零件描述
千分表
数量
21825617
21825496
1
1
千分 表表 架
g01012606
图 38
如果活塞高于缸体的高度不符合《技术参数模块》,
“活塞和活塞环”中规定的公差值，必须要检查活塞销
轴承。 请参阅《测试和调整》, “连杆 - 检查”。 如
果更换或重新加工过下列任一部件，必须测量活塞
高于缸体的高度：

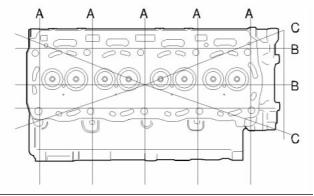

缸盖平直度（典型示例）
(A) 侧面间
(B) 端面间
(C) 对角间
8. 测量缸盖的平直度。 使用直尺和塞尺测量缸盖
的平直度。
• 曲轴
• 测量缸盖侧面间 (A) 的平直度。
• 测量缸盖端面间 (B) 的平直度。
• 测量缸盖对角间 (C) 的平直度。
• 缸盖
• 连杆
• 活塞销轴承
有关要求的平直度，请参阅《技术参数》, “缸
盖”。
必须保持正确的活塞高度才能确保发动机符合排放
标准的要求。
重新加工缸盖
注: 活塞顶部不应进行机加工。 如果安装的是原来的
活塞，确保将原来的活塞装配到正确的连杆再安装
到原来的气缸中。
如果发生下述任何一种情况，可以重修缸盖底面。
• 缸盖底面平直度不符合技术参数。
• 缸盖底面因穴蚀、腐蚀或磨损而引起损坏。
连杆的六个长度等级确定着活塞高于缸体的高度。
通过字母或颜色即可识别出连杆的长度等级。这个
字母或颜色标记在连杆侧面上。有关更多的资料，
请参阅《测试和调整》, “连杆 - 检查”和《技术参
数》, “连杆”。
注: 加工缸盖后的缸盖厚度不能小于 117.20 mm
(4.614 in)。
如果重新加工过缸盖底面，必须加工缸盖中的气门
座镶圈凹槽。 必须研磨气门座镶圈上插入缸盖的
一侧。 研磨此表面能确保不会出现突出缸盖底面
的情况。 有关正确尺寸的资料，请参阅《技术参
数》, “缸盖气门”。
This document is printed from SPI². Not for RESALE
38
测试和调整部分
SCNR9777-03
i03018865
飞轮 - 检查
飞轮端面直线度
g00983585

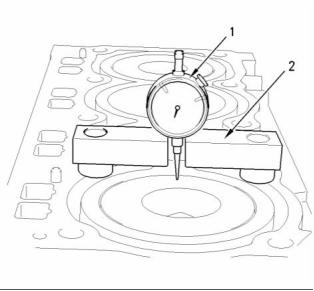

图 39
(1) 千分表
(2) 千分表表架
1. 使用千分表 (1) 和千分表表架 (2) 测量活塞高于缸
体的高度。使用缸体面作为千分表 (1) 的零位。
2. 转动曲轴，使活塞处于上止点附近。
g00987751

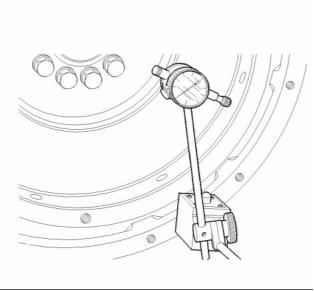

图 40
3. 放好千分表表架 (2) 和千分表 (1)，测量活塞高于
缸体的高度。缓慢地转动曲轴，确定活塞处在最
高位置的时刻。记录此尺寸。比较此尺寸与《技
术参数》, “活塞和活塞环”中规定的尺寸。
1. 安装千分表。 请参阅插图40。
2. 将千分表指针设在 0 mm (0 in)。
3. 转动飞轮。每隔 90 度读取千分表读数。
注: 检查过程中，向发动机前部持续按压曲轴，消
除所有轴向间隙。
4. 计算四个位置的最小测量值与最大测量值之差。
对于每隔 25 mm (1.0 in) 的飞轮半径，这个差值
不能高于 0.03 mm (0.001 in)。飞轮半径的测量是
在曲轴轴线与千分表接触点之间进行的。
This document is printed from SPI². Not for RESALE
SCNR9777-03
39
测试和调整部分
飞轮跳动
i03018882
齿轮总成 - 检查
g00987752

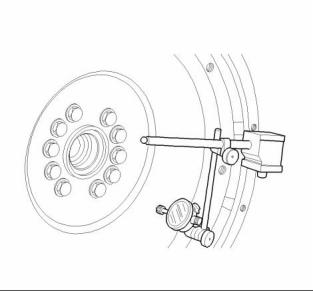

图 41
1. 安装千分表。 请参阅插图41。
2. 将千分表指针设在 0 mm (0 in)。
3. 转动飞轮。每隔 90 度读取千分表读数。
g00918708
图 42
(1) 燃油泵驱动齿轮
(2) 凸轮轴驱动齿轮
(3) 惰齿轮
4. 计算四个位置的最小测量值与最大测量值之差。
这个差值不能高于 0.30 mm (0.012 in)。
卸下前正时齿轮盖，检查齿轮。齿轮上的正时标记表
示齿轮的前侧。检查齿轮的轮齿有无断裂或磨损。
This document is printed from SPI². Not for RESALE
40
测试和调整部分
SCNR9777-03
电气系统
3. 测量端子 (B) 与接地之间的电压。
4. 对端子 (A) 和端子 (B) 测得的电压应为 13 到 15
伏（12 伏系统）。 对端子 (A) 和端子 (B) 测得的
电压应为 26 到 30 伏（24 伏系统）。
i03874788
交流发电机 - 测试
5. 如果此电压不相符，更换交流发电机。
6. 提高发动机转速至高怠速。 接通电气负载。
7. 测量端子 (A) 与接地之间的电压。
8. 测量端子 (B) 与接地之间的电压。
9. 对端子 (A) 和端子 (B) 测得的电压应为 13 到 15
伏（12 伏系统）。 对端子 (A) 和端子 (B) 测得的
电压应为 26 到 30 伏（24 伏系统）。
10. 如果此电压不相符，更换交流发电机。
i03018876
蓄电池 - 测试
大多数电气系统的测试可在发动机上完成。 线路
绝缘层必须处于良好状况。 电线和电缆接头必须
清洁和牢固。
g00931045

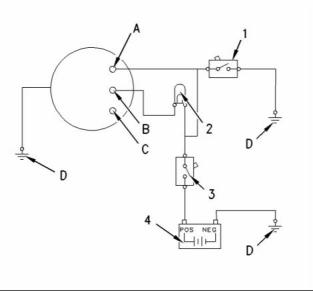

图 43
典型的交流发电机电路图
(A) 端子 “B+”
(B) 端子 “D+”
(C) 端子 “W”
(D) 接地
(1) 电气开关
(2) 仪表板灯
(3) 点火开关
(4) 蓄电池
充电装置正在工作时，切勿从蓄电池上断开任何充电
装置电路或蓄电池电路电缆。 火花可能导致来自蓄电
池出口的的氢气和氧气的可燃蒸气混合气发生爆炸，
这些气体是从电解液释放出来的。 可能导致人身伤
害。
蓄电池电路是充电机的一个电气负载。 此负载随着
蓄电池的充电情况不同而变化。
报警指示灯不亮
充电系统报警指示灯应在点火开关处于接通 (ON) 位
置时亮起。 遵循下述步骤进行系统测试。
注意
如果蓄电池正充电时，蓄电池和充电机之间的连接断
开，充电机将会损坏。 损坏之所以发生是因为失去了
蓄电池的负载，充电电压增高的缘故。 高电压可能损
坏充电机、调压器和其它电气部件。
1. 检查灯泡。 如果灯丝损坏，更换灯泡。
2. 使用适当的万用表检查蓄电池电压。 在点火开关
处于断开 (OFF) 位置时检查蓄电池电压。
在 OEM 提供的手册中可以找到正确的蓄电池测试
步骤。
3. 检查端子 (A) 与接地之间的电压。 测得的电压应
等于蓄电池电压。
4. 将点火开关转到接通 (ON) 位置。 检查端子 (B)
与接地之间的电压。 如果此电压高于 2 伏，则
需要更换交流发电机。
i03018896
电起动系统 - 测试
报警指示灯在发动机运转过程中亮起
1. 起动发动机并在快怠速下运转发动机。
2. 测量端子 (A) 与接地之间的电压。
一般信息
所有的电气起动系统都有四个元件：
This document is printed from SPI². Not for RESALE
SCNR9777-03
41
测试和调整部分
• 点火开关
表 7
拖动过程中允许的最大起动马达电路电压降
• 起动继电器
• 起动马达电磁阀
• 起动马达
电路
12 伏系统
0.7 伏
24 伏系统
1.4 伏
蓄电池接线柱 “-” 至
起动马达端子 “-”
断路开关两侧的电压
降
0.5 伏
1.0 伏
1.0 伏
起动开关的电流容量为 5 到 20 安。起动继电器线
圈在测试点之间可以吸引约 1 安的电流。起动马达
起动继电器的开关触点额定电流在 100 到 300 安。
起动继电器可以轻松切换起动马达电磁阀 5 到 50
安的负载。
蓄电池接线柱 “+” 至 0.5 伏
起动马达电磁阀端子
“+”
电磁阀端子“蓄电池
(bat)”至电磁阀端子
“Mtr”
0.4 伏
0.8 伏
起动马达电磁阀是一个电流容量约为 1000 安的开
关。起动马达电磁阀向起动机驱动器供电。起动马
达电磁阀还使小齿轮与飞轮啮合。
高于表 7 中规定值的电压降最常见的原因是由下列
情况引起的：
起动马达电磁阀有两个线圈。吸引线圈可以吸引约
40 安的电流。保持线圈需要约 5 安的电流。
• 连接处松动
• 连接处腐蚀
• 开关触点故障
当两个线圈中的磁力增大时，小齿轮向飞轮齿圈移
动。随后，电磁阀触点闭合，向起动马达供电。当电
磁阀触点闭合时，会暂时地断开吸引线圈的接地。
在起动马达拖动的同时，蓄电池电压供至吸引线圈
的两端。在这个过程中，吸引线圈排除电路之外。
诊断步骤
在松开点火开关，使电磁阀停止供电之前，继续
拖动发动机。
起动马达诊断步骤意在帮助技师确定是否需要更换
或修理起动马达。本步骤不涉及所有可能的故障和
情况。本步骤只用作指南。
拖动过程中提供的电量随温度和蓄电池状况而不同。
下图所示为各种温度范围内预期蓄电池送来的电压。
注: 拖动发动机的时间不要超过 30 秒钟。 再次拖动
发动机之前，让起动机先冷却两分钟。
表 6
各种环境温度下拖动过程中典型的电气系统电压
如果起动马达不能拖动或拖动缓慢，进行下述步骤：
1. 测量蓄电池的电压。
温度
12 伏系统
6 至 8 伏
24 伏系统
−23 至 −7°C
(−10 至 20°F)
12 至 16 伏
使用万用表在拖动发动机或尝试拖动发动机的同
时测量蓄电池接线柱之间的电压。不要测量电缆
接线柱卡箍之间的电压。
−7 至 10°C
(20 至 50°F)
7 至 9 伏
14 至 18 伏
16 至 24 伏
10 至 27°C
(50 至 80°F)
8 至 10 伏
a. 如果电压不低于表 6 中规定的电压，则转到
步骤 2。
下表所示为蓄电池电路中允许的最大电压降。蓄电
池电路向起动马达供应高电流。表中数值适用于不
低于 2000 工作小时的发动机。
b. 蓄电池电压小于表 6 中规定的电压。
蓄电池电荷低可能是由几个因素引起的。
• 蓄电池老化
• 起动马达短路
• 交流发电机故障
• 驱动皮带松动
• 电气系统其它元件漏电
2. 测量从蓄电池正极接线柱送至起动马达电磁阀
的电流。
This document is printed from SPI². Not for RESALE
42
测试和调整部分
SCNR9777-03
注: 如果存在下述条件，不要进行步骤 2 中的测试，
因为起动马达有故障。
注: 不能啮合及电磁阀触点开路都能产生相同的电
气症状。
• 蓄电池接线柱上的电压在表 6 中适用温度范围
下最低值的 2 伏以内。
i03018859
预热塞 - 测试
• 起动马达粗电缆变热。
使用适当的电流表测量电流。将电流表的钳夹绕
在接至“蓄电池 (bat)”端子的电缆上。有关空载条
件下允许的最大电流资料，请参阅《技术参数模
块》, “起动马达”。
预热塞导通性检查
下述测试用于检查预热塞的导通性。
1. 断开电源和母线。
《技术参数模块》中规定的电流和电压测量是在
27°C (80°F) 的温度下进行的。 当温度低于 27°C
(80°F) 时，流过起动马达的电压会下降。当温度
低于 27°C (80°F) 时，流过起动马达的电流会升
高。 如果电流过大，说明起动马达有故障。修理
故障或更换起动马达。
2. 使用适当的数字万用表检查导通性（电阻）。打
开数字万用表的声音信号。
3. 将一支表笔放在预热塞接头上，另一支表笔放在
适当的接地上。数字万用表应发出声响。如果不
导通，则需更换预热塞。
如果电流符合技术参数，则继续进行步骤 3。
3. 测量起动马达的电压。
4. 检查所有预热塞的导通性。
a. 使用万用表在拖动发动机或尝试拖动发动机的
同时测量起动马达的电压。
检查预热塞的工作情况
下述测试用于检查预热塞的工作情况。
1. 断开电源和母线。
b. 如果电压不低于表 6 中规定的电压，则说明接
至起动马达的蓄电池和起动马达电缆符合技术
参数。转到步骤 5。
c. 起动马达电压小于表 6 中规定的电压。蓄电池
与起动马达之间的电压降过大。转到步骤 4。
2. 只连接一个预热塞的电源。
3. 将适当的电流表放在电源线上。
4. 测量电压。
4. 将适当的数字万用表接至预热塞端子上及适当
的接地上。
a. 使用万用表测量起动电流下的电压降。比较测
量结果与表 7 中允许的电压降。
5. 将开关转到接通 (ON)位置，启用预热塞。
b. 电压降等于表 7 中规定的电压降或电压降小
于表 7 中规定的电压降。转到步骤 5 来检查
发动机。
表 8
12 伏系统
c. 电压降高于表 7 中规定的电压降。应修理或
更换有故障的部件。
Amp 接头
时间 (s)
30
21
14
10
9
初始
4
5. 用手转动曲轴，确保曲轴不卡滞。检查机油粘度
及任何可能影响发动机转速的外部负载。
8
a. 如果曲轴卡滞或难以转动，修理发动机。
b. 如果难以拖动发动机，则转到步骤 6。
6. 尝试拖动起动马达。
20
60
a. 起动马达拖动缓慢。
卸下起动马达进行修理或更换。
b. 起动马达不能拖动。
检查小齿轮与飞轮齿圈是否不能啮合。
This document is printed from SPI². Not for RESALE
SCNR9777-03
43
测试和调整部分
表 9
24 伏系统
Amp 接头
时间 (s)
初始
8
12
8.5
7
20
6
60
6. 检查所有预热塞的读数。
7. 如果万用表上没有读数，检查电气连接情况。如
果万用表上的读数偏低，更换预热塞。如果仍没
有读数，更换预热塞。
i03874801
V 形皮带 - 测试
表 10
皮带张紧度表
仪表读数
皮带尺寸
1/2
皮带宽度
初始皮带张力
(1)
旧皮 带张力
(2)
13.89 mm (0.547 In)
535 N (120 lb)
355 N (80 lb)
测量离发 动机 最远的 那根皮 带的 张紧度 。
(1) 初始皮带张力是指新皮带。
(2) 旧皮带张力是指已在额定转速下工作不低于 30 分钟的皮带。
1. 检查皮带有无磨损和损坏。 皮带务必成对更换。
2. 将适合的 Burroughs 仪表安装在皮带最长自由长
度中心，并检查两根皮带的张力。 检查并调整最
紧皮带的张力。 为调整皮带张力，请参阅《解体
和组装手》, “交流发电机 - 安装”。
This document is printed from SPI². Not for RESALE
44
索引部分
SCNR9777-03
索引
丶
口
主轴承 - 检查 ................................................... 36
喷油泵正时 - 检查............................................. 20
Delphi DP210、Delphi DPA、Delphi DPG 和
Delphi STP 喷油泵....................................... 20
Bosch EPVE喷油泵 ....................................... 20
喷油泵正时 - 调整............................................. 21
Delphi DP210、Delphi DPA、Delphi DPG 和
Delphi STP 喷油泵....................................... 21
Bosch EPVE喷油泵 ....................................... 21
亠
交流发电机 - 测试............................................. 40
报警指示灯不亮 ............................................ 40
报警指示灯在发动机运转过程中亮起 .............. 40
冫
广
冷却系统 ................................................... 14, 31
冷却系统液位 – 检查 (过热) .................................. 31
冷却系统 - 检查................................................ 31
冷却系统的目视检查 ..................................... 31
冷却系统 - 测试................................................ 32
检查加注口盖 ............................................... 32
测试散热器和冷却系统有无渗漏 ..................... 33
废气旁通阀-测试 .............................................. 25
木
概述.................................................................. 5
发动机描述..................................................... 5
起吊发动机..................................................... 5
1104 发动机型号视图 ...................................... 6
1103 发动机型号视图 ...................................... 8
厂
压缩 - 测试 ...................................................... 25
气
又
气门导管 - 检查................................................ 28
气门深度 - 检查................................................ 27
发动机基体 ................................................ 15, 35
缸体和缸盖................................................... 15
活塞、活塞环和连杆 ..................................... 16
曲轴............................................................. 16
凸轮轴 ......................................................... 16
发动机机油冷却器 - 检查................................... 33
1104 发动机机油冷却器 ................................. 33
1103 发动机 Modine 机油冷却器..................... 33
发动机机油压力 - 测试 ...................................... 29
机油压力低................................................... 29
机油压力高................................................... 29
发动机机油泵 - 检查 ......................................... 29
发动机机油消耗量过多 - 检查 ............................ 30
发动机外部漏油 ............................................ 30
发动机机油漏进气缸的燃烧区 ........................ 30
发动机机油温度升高 - 检查 ............................... 30
发动机气门间隙 - 检查/调整 .............................. 26
气门间隙设定值 ............................................ 26
气门间隙调整 ............................................... 26
1104 发动机的气门间隙调整 .......................... 26
1103 发动机的气门间隙调整 .......................... 27
发动机设计 ........................................................ 4
水
水温调节器 - 测试............................................. 34
活塞环槽 - 检查................................................ 35
检查活塞和活塞环 ......................................... 35
检查活塞环间隙 ............................................ 35
检查活塞环端隙 ............................................ 35
活塞高度 - 检查................................................ 37
测试和调整部分 ............................................... 19
润滑系统 ................................................... 12, 29
火
燃油中的空气 - 测试 ......................................... 19
燃油系统 ..................................................... 9, 19
燃油系统部件 ............................................... 10
燃油系统压力 - 测试 ......................................... 24
检查输油泵的功能 ......................................... 24
检查压力调节器的功能 .................................. 24
燃油系统 - 检查................................................ 19
燃油系统 - 泵油................................................ 23
Delphi DP210、Delphi DPA、Delphi DPG 和
Delphi STP....................................................... 23
Bosch EVPE ...................................................... 23
燃油质量 - 测试................................................ 23
This document is printed from SPI². Not for RESALE
SCNR9777-03
田
45
索引部分
風
电气系统 ................................................... 16, 40
起动马达 ...................................................... 16
交流发电机................................................... 17
电起动系统 - 测试............................................. 40
一般信息 ...................................................... 40
诊断步骤 ...................................................... 41
飞轮 - 检查 ...................................................... 38
飞轮端面直线度 ............................................ 38
飞轮跳动 ...................................................... 39
齒
齿轮总成 - 检查................................................ 39
目
目录 .................................................................. 3
英文字母和数字
V 形皮带 - 测试 ................................................ 43
石
确定1号活塞上止点位置 ................................... 20
糸
系统运作部分..................................................... 4
缶
缸体 - 检查 ...................................................... 36
缸盖 - 检查 ...................................................... 36
重新加工缸盖 ............................................... 37
艸
蓄电池 - 测试 ................................................... 40
車
轴承过度磨损 - 检查 ......................................... 30
辵
进排气系统 ...................................................... 25
进排气系统 - 检查............................................. 25
进气和排气系统 ............................................... 10
涡轮增压器................................................... 11
缸盖和气门................................................... 11
连杆轴承 - 检查................................................ 36
连杆 - 检查 ...................................................... 35
里
重要安全事项..................................................... 2
頁
预热塞 - 测试 ................................................... 42
预热塞导通性检查 ......................................... 42
检查预热塞的工作情况 .................................. 42
This document is printed from SPI². Not for RESALE
46
索引部分
SCNR9777-03
This document is printed from SPI². Not for RESALE
SCNR9777-03
47
索引部分
This document is printed from SPI². Not for RESALE
©2004� � � � � � � � � � � � � � � �
所有
This document is printed from SPI². Not for RESALE
