三菱(MITSUBISHI)S12R-PTAA2柴油发动机零配件目录手册

零部件目录的查看方法

(查看时,请与前一页的零部件目录样品对照)

上述(1)、(2)……(11)项目的详细说明,如下:

(1) 记载顺序以及构成

将构成产品的每个装置上分别附上小组号码,按照目录(B1~页)里表示的顺序编辑的。另外,各组是由左页的图解(插图)和右页的一览表原文构成的。

(2) 参考号

图解中表示了基准号码。基准号码表示3~4位时,前面的1~2位相对于此组装零部件的基准号码,后面的2位,原则上,是每个构成零部件的补充号码。(3) 零件编号记载着可以供应的原厂纯正零部件的号码。

注释:此栏里,标有*符号的零部件作为备用零部件,不予以供应。

(4) 互换性编号

用下述记号,表示旧零部件的替代性。

(5) 更改编号顺序

零部件的变更过程是按照1,2.....顺序附上号码的。

空 栏:初期设定

1 :第1 次变更

2 :第2次变更

3 :第3次变更

(6) 更改编号

用记号表示零部件变更等内容。

A:添加的零部件(开始使用的零部件)

C:零部件号码的变更

D:删除的零部件(适用的机号栏里表示的机号为止,可以使用的零部件)

E:由于其它理由,添加的零部件

Q:个数变更的零部件

(7) 零件名称和描述

表示零部件名称。另外,有时使用省略语,届时请参考(A13 页~)的省略语・记号一览表。

注释:从发动机飞轮侧观察时,零部件的左侧为(L.H),右侧为(R.H)。

(8) 零件名称和描述

(a) 分类供应的记事(表示在记事栏的最初部分)

B/W:表示在带垫圈螺栓(组合螺栓)

KIT:表示在KIT 构成零部件

STD:表示在标准零部件

OPT:表示在选装零部件

AR:根据需要,表示在使用或选择使用的零部件以及调整所需个数的零部件。

SFN:表示在半加工零部件

(b) 补充零部件的厚度、长度等尺寸、生产厂的零部件号码、公司名称等时,根据需要,表示在(a)项的分类供应记事的后面。

注释:原则上,尺寸用mm 表示,省略mm 文字。

(例) 厚度 T=1.00 长度 L=1000

宽度 W=1500 高度 H=500

(c) 规格记号

用3 位记号,表示成品使用分类、或装置等选择的规格。关于记号的意思,请参考「规格记号一览表」。

注释:无规格记号的零部件,原则上,适用于所有的规格上。

(例)A10:汽油用燃料过滤器

(d) 大检修密封垫配套元件的构成零部件上,表示有「N O T S H O W N」的零部件, 无图解。

(9) 型号和数量

(a) 形式:将适用于该零部件目录的机种名称、规格、送货地等,每变化一次就表示在标题栏里。

(b) 个数:表示每一台的单个零部件、总成零部件以及其构成零部件数量。

注释:个数栏里表示着"AR"时,根据需要,必须调整个数。

(10) 适用序号

该零部件,在FROM 栏里表示从几号开始能够适用、在UPTO 栏里表示到几号为止能够适用。

另外,适用机号上附有"@"标记的计划机号号码,有时与实际的适用机号,顺序不同。FROM 栏为空栏时,表示从目录封面的记载机号开始适用。

(11) 新零件编号

对上一次发行后有变更的零部件、或新品种的零部件,表示为"V"。

三菱(MITSUBISHI)S12R-PTAA2柴油发动机机体

010 三菱(MITSUBISHI)S12R-PTAA2柴油发动机气缸盖

040 三菱(MITSUBISHI)S12R-PTAA2柴油发动机阀门装置

050 三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴挺杆

070-01 三菱(MITSUBISHI)S12R-PTAA2柴油发动机气缸曲轴箱(总成)

070-02 三菱(MITSUBISHI)S12R-PTAA2柴油发动机气缸曲轴箱(缸套)

071-01 三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴零件 (侧盖左手位)

071-02 三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴零件 (侧盖右手位)

090 三菱(MITSUBISHI)S12R-PTAA2柴油发动机主轴承

110 三菱(MITSUBISHI)S12R-PTAA2柴油发动机齿轮室壳

130 三菱(MITSUBISHI)S12R-PTAA2柴油发动机油盘

140 三菱(MITSUBISHI)S12R-PTAA2柴油发动机安装支架

170 三菱(MITSUBISHI)S12R-PTAA2柴油发动机活塞

190 三菱(MITSUBISHI)S12R-PTAA2柴油发动机连杆

200 三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴

210 三菱(MITSUBISHI)S12R-PTAA2柴油发动机飞轮

220 三菱(MITSUBISHI)S12R-PTAA2柴油发动机避震器

230 三菱(MITSUBISHI)S12R-PTAA2柴油发动机定时齿轮

250 三菱(MITSUBISHI)S12R-PTAA2柴油发动机前副机驱动

251 三菱(MITSUBISHI)S12R-PTAA2柴油发动机转速计

253 三菱(MITSUBISHI)S12R-PTAA2柴油发动机后副机驱动

255 三菱(MITSUBISHI)S12R-PTAA2柴油发动机小时计

三菱(MITSUBISHI)S12R-PTAA2柴油发动机进气和排放系统

300-01 三菱(MITSUBISHI)S12R-PTAA2柴油发动机进气系统 (部分-1)

300-02 三菱(MITSUBISHI)S12R-PTAA2柴油发动机进气系统 (部分-2)

303 三菱(MITSUBISHI)S12R-PTAA2柴油发动机进气管和空气过滤器

305 三菱(MITSUBISHI)S12R-PTAA2柴油发动机空气加热器

320 三菱(MITSUBISHI)S12R-PTAA2柴油发动机排气歧管(A)

321 三菱(MITSUBISHI)S12R-PTAA2柴油发动机排气歧管(B)

323 三菱(MITSUBISHI)S12R-PTAA2柴油发动机排气罩

330-01 三菱(MITSUBISHI)S12R-PTAA2柴油发动机涡轮增压器机组

330-02 三菱(MITSUBISHI)S12R-PTAA2柴油发动机增压器总成(右)

330-03 三菱(MITSUBISHI)S12R-PTAA2柴油发动机增压器总成(左)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机机油系统

350 三菱(MITSUBISHI)S12R-PTAA2柴油发动机油泵

360 三菱(MITSUBISHI)S12R-PTAA2柴油发动机挡油器管路

361 三菱(MITSUBISHI)S12R-PTAA2柴油发动机滤油器管路

362 三菱(MITSUBISHI)S12R-PTAA2柴油发动机油系统零件

390 三菱(MITSUBISHI)S12R-PTAA2柴油发动机油冷器

400-01 三菱(MITSUBISHI)S12R-PTAA2柴油发动机润滑油滤清器

400-02 三菱(MITSUBISHI)S12R-PTAA2柴油发动机润滑油滤清器组件

420 三菱(MITSUBISHI)S12R-PTAA2柴油发动机注油口

425 三菱(MITSUBISHI)S12R-PTAA2柴油发动机油位计

430 三菱(MITSUBISHI)S12R-PTAA2柴油发动机通气孔

三菱(MITSUBISHI)S12R-PTAA2柴油发动机冷却系统

450 三菱(MITSUBISHI)S12R-PTAA2柴油发动机水泵

461-01 三菱(MITSUBISHI)S12R-PTAA2柴油发动机冷却系统 (自动调温器)

461-02 三菱(MITSUBISHI)S12R-PTAA2柴油发动机冷却系统 (管路)

461-03 三菱(MITSUBISHI)S12R-PTAA2柴油发动机冷却系统 (带热水器)

463 三菱(MITSUBISHI)S12R-PTAA2柴油发动机热水器管路

480 三菱(MITSUBISHI)S12R-PTAA2柴油发动机风扇

三菱(MITSUBISHI)S12R-PTAA2柴油发动机燃油系统

610-01 三菱(MITSUBISHI)S12R-PTAA2柴油发动机喷射泵支架

610-02 三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件 02

610-03 三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件(部分-1)右手位

610-04 三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件(部分-2)右手位

610-05 三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件(部分-1)左手位

610-06 三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件(部分-2)左手位

610-07 三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件(进给泵)

611 三菱(MITSUBISHI)S12R-PTAA2柴油发动机燃油架控制

612-01 三菱(MITSUBISHI)S12R-PTAA2柴油发动机喷射管喷口

612-02 三菱(MITSUBISHI)S12R-PTAA2柴油发动机喷嘴组件

613 三菱(MITSUBISHI)S12R-PTAA2柴油发动机泄流管等

620-01 三菱(MITSUBISHI)S12R-PTAA2柴油发动机燃油滤清器

620-02 三菱(MITSUBISHI)S12R-PTAA2柴油发动机燃油滤清器组件

621 三菱(MITSUBISHI)S12R-PTAA2柴油发动机燃油滤清器管路

630 三菱(MITSUBISHI)S12R-PTAA2柴油发动机自动调节器

三菱(MITSUBISHI)S12R-PTAA2柴油发动机启动系统

660 三菱(MITSUBISHI)S12R-PTAA2柴油发动机启动器

680 三菱(MITSUBISHI)S12R-PTAA2柴油发动机交流发电机

710 三菱(MITSUBISHI)S12R-PTAA2柴油发动机旋转齿轮

三菱(MITSUBISHI)S12R-PTAA2柴油发动机控制系统

875 三菱(MITSUBISHI)S12R-PTAA2柴油发动机停止手柄

三菱(MITSUBISHI)S12R-PTAA2柴油发动机仪器仪表

901 三菱(MITSUBISHI)S12R-PTAA2柴油发动机仪表和传感器

902 三菱(MITSUBISHI)S12R-PTAA2柴油发动机报警和开关

940-01 三菱(MITSUBISHI)S12R-PTAA2柴油发动机维修套件(部分-1)

940-02 三菱(MITSUBISHI)S12R-PTAA2柴油发动机维修套件(部分-2)

 三菱(MITSUBISHI)S12R-PTAA2柴油发动机气缸盖

三菱(MITSUBISHI)S12R-PTAA2柴油发动机阀门装置

三菱(MITSUBISHI)S12R-PTAA2柴油发动机阀门装置

三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴挺杆

三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴挺杆

三菱(MITSUBISHI)S12R-PTAA2柴油发动机气缸曲轴箱(总成)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机气缸曲轴箱(总成)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机气缸曲轴箱(缸套)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机气缸曲轴箱(缸套)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴零件(侧盖左手位)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴零件(侧盖左手位)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴零件(侧盖右手位)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴零件(侧盖右手位)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机主轴承

三菱(MITSUBISHI)S12R-PTAA2柴油发动机齿轮室壳体

三菱(MITSUBISHI)S12R-PTAA2柴油发动机齿轮室壳体

三菱(MITSUBISHI)S12R-PTAA2柴油发动机油盘

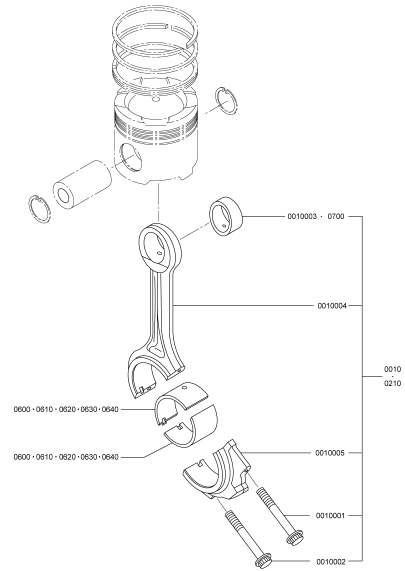

三菱(MITSUBISHI)S12R-PTAA2柴油发动机活塞

三菱(MITSUBISHI)S12R-PTAA2柴油发动机连杆

三菱(MITSUBISHI)S12R-PTAA2柴油发动机凸轮轴

三菱(MITSUBISHI)S12R-PTAA2柴油发动机飞轮

三菱(MITSUBISHI)S12R-PTAA2柴油发动机避震器

三菱(MITSUBISHI)S12R-PTAA2柴油发动机定时齿轮

三菱(MITSUBISHI)S12R-PTAA2柴油发动机前副机驱动

三菱(MITSUBISHI)S12R-PTAA2柴油发动机后副机驱动

三菱(MITSUBISHI)S12R-PTAA2柴油发动机进气系统(部分-1)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机进气管和空气过滤器

三菱(MITSUBISHI)S12R-PTAA2柴油发动机排气歧管(A)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机排气歧管(B)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机排气罩

三菱(MITSUBISHI)S12R-PTAA2柴油发动机涡轮增压器

三菱(MITSUBISHI)S12R-PTAA2柴油发动机增压器总成(右)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机增压器总成(左)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机油泵

三菱(MITSUBISHI)S12R-PTAA2柴油发动机挡油器管路

三菱(MITSUBISHI)S12R-PTAA2柴油发动机滤油器管路

三菱(MITSUBISHI)S12R-PTAA2柴油发动机油系统零件

三菱(MITSUBISHI)S12R-PTAA2柴油发动机油系统零件

三菱(MITSUBISHI)S12R-PTAA2柴油发动机油冷器

三菱(MITSUBISHI)S12R-PTAA2柴油发动机润滑油滤清器

三菱(MITSUBISHI)S12R-PTAA2柴油发动机润滑油滤清器

三菱(MITSUBISHI)S12R-PTAA2柴油发动机润滑油滤清器组件

三菱(MITSUBISHI)S12R-PTAA2柴油发动机注油口

三菱(MITSUBISHI)S12R-PTAA2柴油发动机水泵

三菱(MITSUBISHI)S12R-PTAA2柴油发动机冷却系统(自动调温器)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机冷却系统(自动调温器)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机冷却系统(管路)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机冷却系统(带热水器)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机喷射泵支架

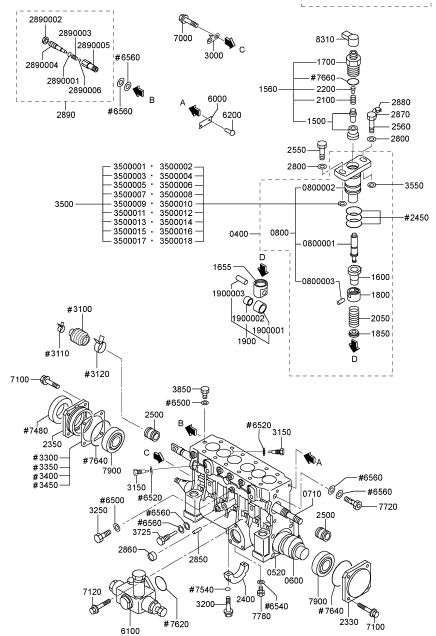

三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件

三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件(部分-1)右手位

三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件(部分-1)右手位

三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件(部分-1)右手位

三菱(MITSUBISHI)S12R-PTAA2柴油发动机泵组件(进给泵)

三菱(MITSUBISHI)S12R-PTAA2柴油发动机喷射管喷口

三菱(MITSUBISHI)S12R-PTAA2柴油发动机喷嘴组件

0060002 04827-71000 内六角锥螺塞 12

0060003 04826-22500 密封盖 12

0060004 * 缸盖总成 12

0060005 04826-22800 闷头 84

0060006 * 导管 48

0070 33501-13400 导管 24

0080 37501-11401 喷油器压板双头螺栓 12

0090 37501-01501 定位销 12

0100 37501-12200 缸盖垫片 12

0130 37501-12501 螺栓(气缸头) 72

0140 33707-11701 垫圈 72

0500 37501-80050 缸盖总成 12

1400 37101-10600 导管 48

1500 37501-13100 阀座,成品标准 48

1510 37501-14200 阀座,成品过大 0.3 48

1520 37501-14300 阀座,成品过大 0.6 48

0020 37504-03800 进气阀 24

0030 37504-40200 排气阀 24

0040 32504-00400 锁夹 96

0050 37504-00300 气门旋转机构 48

0060 37504-10400 气门弹簧 48

0080 33504-10300 气门杆密封圈 48

0090 * 排气桥总成 12

0090001 37504-03400 排气阀桥 12

0090002 F2305-10000 螺母 12

0090003 37704-03300 阀桥调节螺钉 12

0100 * 进气桥总成 12

0100001 37704-03300 阀桥调节螺钉 12

0100002 37504-03500 进气阀桥 12

0100003 F2305-10000 螺母 12

0110 30004-24302 盖子 24

0130 * 摇臂和轴总成 12

0130001 37504-04300 摇臂隔套 12

0130002 37504-22021 摇臂组件 24

0130003 37504-32500 摇臂衬套 12

0130004 * 摇臂 12

0130005 F2305-12000 螺母 12

0130006 37104-02800 调节螺钉 12

0130007 37504-54012 摇臂轴组件 12

0130008 * 摇臂轴 12

0130009 04826-21000 密封盖 12

0140 37504-51102 摇臂座 12

0150 37504-31200 摇臂座垫片 12

0160 F2846-06000 定位销 12

0170 MC802-397 螺栓 60

0180 37504-02300 O型圈 12

0190 05507-10200 O型圈 12

0200 37501-01501 定位销 12

0210 MH000-854 法兰面螺栓 12

0220 37504-14600 螺栓 12

0230 37504-26101 摇臂盖罩 12

0240 37504-66200 摇臂盖罩O型圈 12

0250 F1825-10065 组合螺栓装配螺栓 35

0030 37705-10301 凸轮轴右侧 1

0040 37705-10401 凸轮轴左侧 1

0050 F2846-12000 定位销 4

0060 37525-09600 螺栓 8

0070 37525-07901 垫圈 8

0080 37505-10800 凸轮轴推力片 2

0090 F1805-12030 组合螺栓装配螺栓 4

0100 37505-31100 挺柱 24

0110 37505-13100 推杆 24

0010 05507-10220 O型圈 14

0020 * 曲轴箱组件 1

0020001 * 曲轴箱,气缸 1

0020002 * 主轴承端盖 6

0020003 37707-01701 螺栓 14

0020004 32507-01400 垫圈 28

0020005 * 主轴承端盖 1

0020006 37707-11801 螺栓(轴承端盖) 28

0030 37707-01900 定位销 6

0040 F2846-08000 定位销 2

0050 37807-02600 定位销 24

0130 37707-03100 衬套(凸轮轴) 2

0140 37707-03200 衬套(凸轮轴) 12

0150 37507-03900 螺栓组件 14

0160 05946-01201 密封垫圈 14

0170 32307-02500 定位销 2

0180 32307-02500 定位销 2

0190 37507-00702 喷孔板 2

0200 32607-10700 防尘塞 1

0210 05507-10340 O型圈 3

0220 F2846-20000 定位销 4

0230 F2846-12000 定位销 4

0240 04827-71300 内六角锥螺塞 2

0250 04827-71300 内六角锥螺塞 1

0500 37707-70011 机体总成 1

0060 37736-19300 接头 1

0070 F5006-10000 内六角锥螺塞 3

0080 38C07-02700 缸套 12

0100 37507-32400 缸套O型圈 12

0110 37107-04201 缸套O型圈 12

0120 37107-04300 缸套O型圈 24

1400 37507-12500 垫圈厚度0.10 AR

1410 37507-12510 垫圈厚度0.05 AR

1420 37507-12520 垫圈厚度0.15 AR

0010 37707-20901 吊板 4

0020 F1035-20075 螺栓 4

0030 F2515-20000 弹簧垫圈 4

0040 F1035-16055 螺栓 4

0050 F2515-16000 弹簧垫圈 4

0060 37507-27100 侧盖 8

0080 37507-27200 侧盖 3

0090 37507-16401 侧盖O型圈 11

0110 F1825-12030 组合螺栓装配螺栓 39

0130 F1805-12050 组合螺栓装配螺栓 1

0140 F2515-12000 弹簧垫圈 4

0150 F1035-12075 螺栓 4

0160 47510-51700 接头 1

0170 05507-20550 O型圈 1

0180 64393-46700 接头 1

0190 F5006-10000 内六角锥螺塞 1

0200 F1805-10025 组合螺栓装配螺栓 2

0210 37507-37400 凸轮室盖 6

0230 37507-37800 凸轮室盖 3

0240 37507-16501 凸轮室O型圈 12

0250 F1825-12025 组合螺栓装配螺栓 44

0260 F1035-12065 螺栓 4

0270 F2515-12000 弹簧垫圈 4

0280 37807-06101 盖板 2

0290 37807-16200 垫片 2

0300 F1805-12025 组合螺栓装配螺栓 12

0350 F4540-10000 接头 2

0370 F4540-06300 接头 2

0380 45954-30050 机油管 2

0390 05317-41800 夹头 1

0400 36207-08900 垫圈(锥面弹性) 12

0410 37707-28040 喷油嘴总成 12

0410001 * 喷油器本体 12

0410002 05950-04006 定位螺钉 12

0410003 05969-00300 定位螺钉 12

0410004 F2846-06000 定位销 12

0410005 31119-12201 阀 12

0420 37707-08500 带孔螺栓 12

0430 45731-61700 盖板 2

0440 F5006-10000 内六角锥螺塞 2

0450 33336-20500 垫片 2

0460 F1805-12030 组合螺栓装配螺栓 4

0470 F4540-12000 接头 1

0480 37507-19100 盖板 1

0490 37555-10600 空冷垫片 1

0500 F1805-12030 组合螺栓装配螺栓 2

0070 37507-27100 侧盖 1

0100 37507-16401 侧盖O型圈 1

0120 F1825-12030 组合螺栓装配螺栓 4

0220 37507-37400 凸轮室盖 3

0020 * 主轴瓦上瓦(A4Z) 上部 7

0030 * 主轴瓦下瓦(A4Z) 下部 7

0300 37709-18100 推力片标准 4

0500 37709-12010 主轴承组件标准 7

0510 37709-12020 主轴承组件尺寸不足 0.25 7

0520 37709-12030 主轴承组件尺寸不足 0.50 7

0530 37709-12040 主轴承组件尺寸不足 0.75 7

0540 37709-12050 主轴承组件尺寸不足 1.00 7

0710 37709-18200 推力片过大 0.25 4

0720 37709-18300 推力片过大 0.50 4

0730 37709-18400 推力片过大 0.75 4

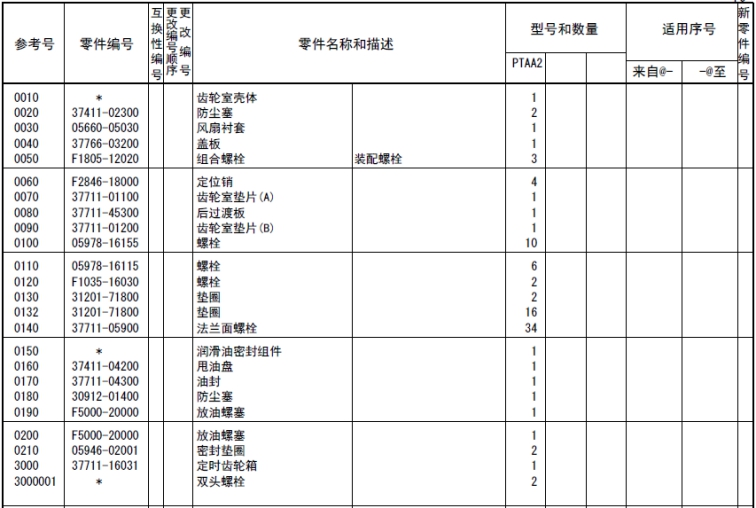

0010 * 齿轮室壳体 1

0020 37411-02300 防尘塞 2

0030 05660-05030 风扇衬套 1

0040 37766-03200 盖板 1

0050 F1805-12020 组合螺栓装配螺栓 3

0060 F2846-18000 定位销 4

0070 37711-01100 齿轮室垫片(A) 1

0080 37711-45300 后过渡板 1

0090 37711-01200 齿轮室垫片(B) 1

0100 05978-16155 螺栓 10

0110 05978-16115 螺栓 6

0120 F1035-16030 螺栓 2

0130 31201-71800 垫圈 2

0132 31201-71800 垫圈 16

0140 37711-05900 法兰面螺栓 34

0150 * 润滑油密封组件 1

0160 37411-04200 甩油盘 1

0170 37711-04300 油封 1

0180 30912-01400 防尘塞 1

0190 F5000-20000 放油螺塞 1

0200 F5000-20000 放油螺塞 1

0210 05946-02001 密封垫圈 2

3000 37711-16031 定时齿轮箱 1

3000001 * 双头螺栓 2

0010 37713-50101 油底壳 1

0020 05507-20800 O型圈 1

0030 37713-10200 油底壳垫片 1

0040 F1805-12035 组合螺栓装配螺栓 47

0043 F1805-12040 组合螺栓装配螺栓 1

0050 F1805-12050 组合螺栓装配螺栓 6

0060 F2500-12000 平垫圈 6

0070 56C95-14900 止推环 6

0080 33546-06900 盖板 1

0090 45742-56601 法兰 1

0100 05507-20600 O型圈 2

0110 F1805-12025 组合螺栓装配螺栓 2

0120 F1805-12030 组合螺栓装配螺栓 2

0130 F5000-36000 放油螺塞 2

0140 05946-03601 密封垫圈 2

0150 F5000-20000 放油螺塞 1

0160 05946-02001 密封垫圈 1

0170 F5006-26000 内六角锥螺塞 1

0180 F5000-16000 放油螺塞 1

0190 05946-01601 密封垫圈 1

0200 F4540-12000 接头 1

0210 F5006-17000 内六角锥螺塞 1

0010 37714-20100 安装支座前侧 2

0020 F1035-20075 螺栓 4

0030 F1035-20050 螺栓 3

0040 F1035-20035 螺栓 1

0050 33401-02600 垫圈 8

0060 37714-32100 安装支座后侧,LH 1

0070 37714-22200 安装支座后侧,RH 1

0030 37517-17700 活塞 12

0040 * 活塞环(压缩) 12

0050 * 活塞环(第二道) 12

0060 * 活塞环(润滑油) 12

0070 37517-18100 活塞销 12

0080 F3202-07000 挡圈 24

0700 37517-10010 活塞环组件 12

0010 * 连杆组件标准 12

0010001 37519-21301 连杆螺栓上部 12

0010002 37519-11401 连杆螺栓下部 12

0010003 * 连杆衬套,半成品 12

0010004 * 连杆 12

0010005 * 连杆端盖 12

0210 37719-32021 连杆组件等级 M:15.42KG 12

0600 37519-13100 轴承(连杆) 标准 24

0610 37519-13200 轴承(连杆) 尺寸不足 0.25 24

0620 37519-13300 轴承(连杆) 尺寸不足 0.50 24

0630 37519-13400 轴承(连杆) 尺寸不足 0.75 24

0640 37519-13500 轴承(连杆) 尺寸不足 1.00 24

0700 37519-10600 衬套(连杆) 12

0010 * 曲轴组件 1

0010001 F2846-20000 定位销 8

0010002 33320-04701 定位销 2

0010003 * 平衡重块 1

0010004 * 平衡重块 7

0010005 F2846-05000 定位销 1

0010006 37725-12103 曲轴齿轮挡位数75 1

0010007 37420-10300 螺栓 16

0010008 33707-11701 垫圈 16

0010009 * 曲轴 1

0010010 37723-10101 曲轴齿轮挡位数75 1

0020 F2846-20000 定位销 2

0200 37720-20011 曲轴总成 1

0030 37721-00061 飞轮组件 1

0030001 37721-20201 齿圈挡位数193 1

0030002 * 飞轮 1

0030003 F1805-10045 组合螺栓装配螺栓 12

0040 F1035-22090 螺栓 12

0050 33707-11701 垫圈 12

0001 * 温度标签组 1

0001001 32522-04111 温度标签选用件 75℃至95℃ 1

0002 * 温度标签组 1

0002001 32522-04211 温度标签选用件 100℃至120℃ 1

0003 * 温度标签组 1

0003001 32522-04311 温度标签选用件 50℃至70℃ 1

0040 37722-11100 减震器(前) 1

0050 37722-01200 减振器,后侧 1

0070 33707-11701 垫圈 8

0090 37722-10800 指针 1

0110 F1035-12060 螺栓 2

0120 F2515-12000 弹簧垫圈 2

0130 45713-62200 隔圈 2

0140 37420-00600 定位销 2

0160 37722-10501 隔套(减震器) 2

0030 37723-03031 惰齿轮总成挡位数32 & 80 2

0030001 * 惰齿轮,左侧 2

0030002 37723-03300 风扇衬套 2

0040 37823-03600 惰轮轴 2

0050 37723-04601 止推环 2

0060 05507-20600 O型圈 4

0062 05507-20600 O型圈 2

0070 37823-03801 推力片 2

0080 F2846-08000 定位销 2

0090 37723-04400 惰齿轮螺母 2

0100 37723-14701 惰齿轮螺栓(M20-M18) 2

0110 37723-04900 盖板 2

0120 F1805-12030 组合螺栓装配螺栓 4

0130 37723-11101 凸轮轴齿轮挡位数60 2

0140 37723-12100 喷油泵齿轮挡位数60 2

0020 * 前齿轮室壳体总成前侧 1

0020001 37N25-01201 齿轮箱 1

0020002 04826-25000 密封盖 1

0040 04826-21400 密封盖 1

0050 37725-30200 前垫片(A) 1

0060 37725-90300 前过渡板 1

0070 37725-40400 前垫片(B) 1

0080 05978-12155 螺栓 10

0090 F1035-12040 螺栓 1

0100 F1035-12055 螺栓 1

0110 F1035-12130 螺栓 5

0120 05978-12160 螺栓 1

0130 F1035-12110 螺栓 3

0140 F2515-12000 弹簧垫圈 21

0150 F2305-12000 螺母 4

0160 F1805-12025 组合螺栓装配螺栓 27

0180 F1805-12040 组合螺栓装配螺栓 2

0190 F2846-12000 定位销 2

0200 05978-16160 螺栓 4

0210 31201-71800 垫圈 4

0220 37746-00501 接头 2

0230 F3153-07500 O型圈 4

0240 F4540-06300 接头 1

0260 37425-08201 甩油盘 1

0270 37511-04300 油封 1

0280 37725-03011 惰齿轮总成挡位数56 1

0280001 37123-03400 风扇衬套 1

0280002 * 惰齿轮 1

0290 37725-03504 惰轮轴 1

0300 F1035-12035 螺栓 4

0310 37525-07901 垫圈 4

0320 32423-03800 推力片 1

0330 F1035-10025 螺栓 2

0340 34A48-02100 垫圈 2

0350 37725-22302 机油泵齿轮 1

0360 37725-40500 垫板 1

0370 37561-01800 定位销 1

0380 37725-20600 垫片 1

0390 F1805-12035 组合螺栓装配螺栓 4

0400 05977-12030 双头螺栓 2

0410 05977-12065 双头螺栓 2

0420 05977-12050 双头螺栓 2

0430 F2515-12000 弹簧垫圈 6

0440 F2300-12000 螺母 6

0450 37725-00801 盖板 1

0460 37725-10900 盖板 1

0470 F3015-06523 油封 1

0480 05507-21250 O型圈 2

0490 F1805-12025 组合螺栓装配螺栓 8

0510 F8010-06310 球轴承 2

0520 37720-03302 曲轴皮带盘(D300) 1

0010 05507-20950 O型圈 1

0012 05507-20950 O型圈 1

0020 F1825-12035 组合螺栓装配螺栓 4

0022 F1825-12035 组合螺栓装配螺栓 4

0030 37725-27200 盖板 1

0032 37725-27200 盖板 1

0020 37525-63100 传动轴壳体 2

0030 37525-03600 O型圈 2

0040 F1035-12045 螺栓 6

0050 F1035-12050 螺栓 4

0060 37525-07901 垫圈 10

0070 F1035-12035 螺栓 4

0080 37525-07901 垫圈 4

0090 37725-45300 油泵传动轴 2

0100 37725-15700 平键 2

0110 F2870-10032 半圆键 2

0120 37525-00600 垫圈 2

0130 F8010-06309 球轴承 2

0140 37525-09900 螺母 1

0150 F3202-10000 挡圈 2

0160 F8006-06210 球轴承 2

0170 37525-13400 油封 2

0180 37536-01800 接头 2

0190 04827-71300 内六角锥螺塞 2

0010 37530-00200 进气管垫片 12

0086 35A30-00100 O型圈 8

0096 37830-01501 接头 2

0110 37730-11501 垫片 2

0122 F1805-10035 组合螺栓装配螺栓 8

0190 F2005-10020 组合螺栓装配螺栓 2

0200 37731-10200 空气管 2

0210 37731-02800 空气管 1

0220 37731-02900 空气管 1

0230 47941-33050 空冷器垫片 4

0240 37831-02200 柔性接头 2

0250 37731-00401 空气管 2

0260 F1035-16060 螺栓 32

0270 F2500-16000 平垫圈 32

0280 F2515-16000 弹簧垫圈 32

0290 F2300-16000 螺母 32

0300 37731-11800 空气管A支撑 4

0310 F1825-12025 组合螺栓装配螺栓 16

0320 37731-02400 夹箍 6

0330 F1825-10025 组合螺栓装配螺栓 16

0740 37731-11202 空气管 1

0750 F1825-12025 组合螺栓装配螺栓 8

0760 37731-11302 空气箱(前) 1

0770 37731-02700 橡胶管 1

0780 04830-01270 夹箍 5

0790 37731-11402 空气箱(后) 1

0800 95111-11800 止推环 30

0810 05978-10115 螺栓 26

0812 F1035-10010 螺栓 4

0814 F1035-10025 螺栓 2

0820 58034-04400 垫圈 34

0830 F1035-10055 螺栓 2

0840 37731-01600 空冷器垫片 2

0850 37731-01500 垫板 1

0860 37755-20300 空冷器垫片 1

0020 47220-47703 空滤器总成 2

0020001 47220-47800 滤芯组件 2

0030 47220-34401 指示器 2

0040 47220-47600 橡胶管 2

0050 47510-77300 空气管 2

0060 47220-47300 软管(空气) 2

0070 05317-52001 夹箍 4

0080 05317-52801 夹箍 4

0010 37707-09300 盖板 1

0020 37555-10600 空冷垫片 1

0030 F5006-10000 内六角锥螺塞 2

0040 F1805-12025 组合螺栓装配螺栓 2

0010 37732-21102 接头 6

0012 37732-21102 接头 6

0020 37532-09500 排气管垫片 6

0022 37532-09500 排气管垫片 6

0030 37532-00800 法兰面螺栓 24

0032 37532-00800 法兰面螺栓 24

0060 37732-53101 排气歧管 1

0062 37732-53101 排气歧管 1

0070 37732-53201 排气歧管 4

0072 37732-53201 排气歧管 4

0120 37733-03500 排气歧管 1

0170 37733-13600 排气歧管 1

0270 37732-10900 排气管垫片 6

0272 37732-10900 排气管垫片 6

0280 32532-20800 螺栓 8

0282 32532-20800 螺栓 20

0284 32532-20800 螺栓 20

0290 37732-53700 柔性接头 5

0292 37732-53700 柔性接头 5

0300 37732-13801 V型夹箍(D150) 10

0302 37732-13801 V型夹箍(D150) 10

0310 F5006-13000 内六角锥螺塞 6

0312 F5006-13000 内六角锥螺塞 6

0320 37732-02600 内六角锥螺塞 6

0322 37732-02600 内六角锥螺塞 6

0330 37N32-04100 螺纹螺塞 1

0332 37N32-04100 螺纹螺塞 1

0340 41232-03900 空冷器垫片 1

0342 41232-03900 空冷器垫片 1

0010 47910-81400 柔性管 1

0020 37732-05500 排气管 1

0030 37732-11700 增压器排气总管接头 2

0040 37432-14700 密封环 6

0050 37N32-09100 V型管夹组件 2

0060 32532-08500 盖板 1

0070 F5006-10000 锥螺塞 1

0080 37N32-04100 螺纹螺塞 2

0090 41232-03900 空冷器垫片 2

0100 37732-14600 排气总管支撑(右) 右侧 1

0110 37732-14700 排气总管支撑(左) 左侧 1

0120 07707-12040 螺栓 4

0130 F2445-12000 自锁螺母 4

0140 F1805-12030 组合螺栓装配螺栓 8

0010 37532-37101 隔热罩 6

0012 37532-37101 隔热罩 6

0020 F1010-08014 法兰面螺栓 12

0022 F1010-08014 法兰面螺栓 12

0400 37733-17601 隔热罩右侧 FR 1

0420 37733-17701 隔热罩左侧 FR 1

0440 37733-28401 隔热罩右侧 RE 1

0460 37732-28501 隔热罩左侧 RE 1

0480 37832-15901 隔热罩右侧 FR 1

0490 37832-16101 隔热罩左侧 FR 1

0500 37732-18601 隔热罩右侧 RE 1

0510 37732-18701 隔热罩左侧 RE 1

0520 37732-27801 隔热罩右侧 FR 1

0530 37732-27901 隔热罩左侧 FR 1

0540 37833-06301 隔热罩 2

0550 37733-07301 隔热罩 2

0560 32532-07320 螺栓 18

0570 32532-06320 螺栓 6

0580 F2515-10000 弹簧垫圈 6

0590 32332-00801 锁紧螺母 6

0596 F2515-10000 弹簧垫圈 24

0600 58034-04400 垫圈 8

0610 37732-27100 隔热罩垫圈 10

0620 37733-17100 隔热罩支架 6

0630 37733-17201 隔热罩支架 5

0640 37733-07400 隔热罩支架 1

0650 37732-46800 增压器隔热罩(FR) 前方 1

0660 37732-56900 增压器隔热罩(FE) 后部 1

0670 37732-09300 隔热罩支架 1

0680 37732-19400 隔热罩支架 1

0690 07707-12040 螺栓 4

0700 F2445-12000 自锁螺母 4

0710 37732-09501 隔热罩支架 2

0720 F1155-10040 螺栓 2

0730 F1155-10045 螺栓 2

0740 F2515-10000 弹簧垫圈 4

0750 37732-07302 撑条 2

0760 F1805-10020 组合螺栓装配螺栓 2

0770 F1805-10016 组合螺栓装配螺栓 8

0780 F2500-10000 平垫圈 8

0080 32532-09100 增压器垫片 2

0100 32532-06485 螺栓 8

0110 37733-03800 隔圈 8

0120 37733-13900 垫圈 16

0130 05948-00200 螺母 16

0170 05507-20300 O型圈 2

0180 05507-20300 O型圈 4

0190 37832-24100 增压器支架(A) 2

0200 F1035-12090 螺栓 4

0210 F1035-12050 螺栓 8

0220 F2515-12000 弹簧垫圈 12

0230 37732-34900 支架 2

0240 F1155-10075 螺栓 4

0250 F2515-10000 弹簧垫圈 4

0260 04826-22200 密封盖 2

0270 F1035-16065 螺栓 8

0280 F2515-16000 弹簧垫圈 8

0290 F2500-16000 平垫圈 8

0050 49182-03880 增压器总成右侧 1

0050001 49182-08940 增压器组件 1

0050002 49181-22200 润滑油导流片 1

0050003 49181-21100 轴承 2

0050004 49181-21600 推力片 1

0050005 49181-42400 推力环 1

0050006 49181-42300 推力环 1

0050007 49181-42100 轴套 1

0050008 49181-22500 隔套 1

0050009 49181-22600 O型圈 1

0050010 49181-22300 挡圈 3

0050011 49162-23200 挡圈 1

0050012 49181-23100 活塞环 2

0050013 49181-42230 锁紧螺母 1

0050014 49182-19300 涡轮背板 1

0050015 49182-25210 轴承座组件 1

0050016 * 轴承座 1

0050017 * 弹簧销 1

0050018 49182-30130 涡轮转子组件 1

0050019 00665-02048 螺纹铆钉 2

0050020 49181-22700 O型圈 1

0050021 49181-23500 锁片 4

0050022 49181-23700 螺栓 8

0050023 * 铭板 1

0050024 49182-45060 压缩机叶轮 1

0050025 49182-55240 压缩机壳体 1

0050026 49181-14004 V型管夹组件 1

0050027 49182-10650 涡轮壳体 1

0050028 49182-14505 隔热罩 1

0050029 49174-22700 O型圈 1

0050 49182-03890 增压器总成左侧 1

0050001 49182-08940 增压器组件 1

0050002 49181-22200 润滑油导流片 1

0050003 49181-21100 轴承 2

0050004 49181-21600 推力片 1

0050005 49181-42400 推力环 1

0050006 49181-42300 推力环 1

0050007 49181-42100 轴套 1

0050008 49181-22500 隔套 1

0050009 49181-22600 O型圈 1

0050010 49181-22300 挡圈 3

0050011 49162-23200 挡圈 1

0050012 49181-23100 活塞环 2

0050013 49181-42230 锁紧螺母 1

0050014 49182-19300 涡轮背板 1

0050015 49182-25210 轴承座组件 1

0050016 * 轴承座 1

0050017 * 弹簧销 1

0050018 49182-30130 涡轮转子组件 1

0050019 00665-02048 螺纹铆钉 2

0050020 49181-22700 O型圈 1

0050021 49181-23500 锁片 4

0050022 49181-23700 螺栓 8

0050023 * 铭板 1

0050024 49182-45060 压缩机叶轮 1

0050025 49182-55240 压缩机壳体 1

0050026 49181-14004 V型管夹组件 1

0050027 49182-10650 涡轮壳体 1

0050028 49182-14505 隔热罩 1

0050029 49174-22700 O型圈 1

0010 37735-00031 机油泵总成 1

0010001 05946-03301 密封垫圈 3

0020 F1035-12090 螺栓 3

0030 F2515-12000 弹簧垫圈 3

0040 05507-21450 O型圈 1

0050 05507-20750 O型圈 2

0060 37735-03100 机油泵盖板 1

0070 F5006-26000 锥螺塞 1

0020 37736-10101 机油吸油管 1

0030 F1805-12030 组合螺栓装配螺栓 2

0040 05507-20800 O型圈 1

0050 37736-03400 接头 1

0060 F1805-10030 组合螺栓装配螺栓 2

0070 F1035-10080 螺栓 2

0080 F2515-10000 弹簧垫圈 2

0090 37736-02501 机油管 1

0100 32646-08600 撑条 1

0110 F1825-10020 组合螺栓装配螺栓 1

0120 F1805-10020 组合螺栓装配螺栓 1

0130 F1035-12080 螺栓 2

0140 F2515-12000 弹簧垫圈 2

0150 05507-20800 O型圈 1

0160 05507-20650 O型圈 2

0170 37836-03601 机油管右侧 1

0180 F1035-10065 螺栓 1

0190 F1805-10025 组合螺栓装配螺栓 1

0200 F2515-10000 弹簧垫圈 1

0210 37836-03703 机油管右侧 1

0220 F1805-10025 组合螺栓装配螺栓 6

0230 05507-20500 O型圈 5

0240 05507-20350 O型圈 16

0250 37836-03803 机油管左侧 1

0260 37836-03903 机油管左侧 1

0270 37836-03501 夹箍 4

0280 37836-03300 夹头支架 2

0290 F1825-12025 组合螺栓装配螺栓 4

0010 37739-20501 机油节温器 1

0012 37739-20501 机油节温器・

0020 37546-00800 节温器密封垫 1

0023 37546-00800 节温器密封垫 1

0030 37736-21203 接头 1

0040 05507-20400 O型圈 1

0050 05507-20850 O型圈 1

0060 F1035-12100 螺栓 3

0070 37739-00900 螺栓 1

0080 F2515-12000 弹簧垫圈 4

0090 37736-44200 机油回油管 1

0100 05507-20350 O型圈 2

0110 33442-20200 垫片 1

0120 F1805-10025 组合螺栓装配螺栓 2

0130 37736-11301 接头 1

0140 05507-20800 O型圈 1

0150 F1805-12025 组合螺栓装配螺栓 3

0020 37736-04602 机油管(右) 1

0030 37736-04903 增压器机油管(左) 1

0040 F1805-10016 组合螺栓装配螺栓 2

0050 35C36-02900 机油垫片 2

0060 37836-35900 吸油管接头 2

0070 05507-20250 O型圈 4

0080 F1035-10080 螺栓 2

0090 F1805-10025 组合螺栓装配螺栓 2

0100 F2515-10000 弹簧垫圈 2

0110 37736-56101 机油管(右) 1

0120 37736-46201 机油管(左) 1

0130 F1805-08020 组合螺栓装配螺栓 1

0140 37736-27200 回油管(R.H) 1

0150 37736-27300 回油管(L.H) 1

0160 37736-86401 机油管(右) 1

0170 37836-16801 机油管支撑 2

0180 F1805-08014 组合螺栓装配螺栓 2

0190 37736-96801 机油管(左) 1

0010 37739-50010 润滑油冷却器总成 1

0010001 MH035-093 O型圈 3

0010002 05507-10140 O型圈 8

0010003 37739-30400 外壳 1

0010004 ME150-442 螺母 8

0010005 MH035-626 O型圈 4

0010006 37739-30100 油冷器芯子 2

0010007 ME064-526 防尘塞 3

0020 37507-00702 喷孔板 1

0030 05507-10340 O型圈 1

0040 37739-10200 机油冷却器垫片 1

0050 05507-10440 O型圈 1

0060 F1825-12035 组合螺栓装配螺栓 18

0070 F4540-08000 接头 1

0090 37739-22200 空冷器垫片 1

0100 37739-32100 油冷器芯子 2

0110 37739-22300 板,左侧润滑油冷却器 1

0120 05507-20300 O型圈 4

0130 05507-10140 O型圈 8

0140 F2440-10000 自锁螺母 8

0150 F2515-10000 弹簧垫圈 8

0160 F1805-12025 组合螺栓装配螺栓 3

0040 05507-20300 O型圈 4

0050 MH000-183 螺栓 8

0060 MH000-184 螺栓 2

0070 F1035-12100 螺栓 8

0080 F1035-12130 螺栓 2

0090 F2515-12000 弹簧垫圈 20

0100 F2500-12000 平垫圈 20

0110 37740-00700 夹箍 1

0120 05507-20350 O型圈 2

0130 37540-01301 油滤报警器 1

0140 F4540-06300 接头 1

0150 F4540-08000 接头 1

0160 37736-24300 旁通回油管 1

0010 37740-60010 润滑油滤清器组件 1

0010001 37740-27123 O型圈 2

0010002 F1035-12040 螺栓 6

0010003 37540-11100 滤油器滤芯 4

0010004 37740-65400 连接器组件 1

0010005 37740-27112 防尘塞 2

0010006 05507-20350 O型圈 13

0010007 * 支架组件 1

0010008 05507-10110 O型圈 1

0010009 37740-06011 旁通滤油器组件 1

0010010 37540-02100 滤油器滤芯 1

0010011 * 支架组件 1

0010012 F2300-08000 螺母 2

0010013 * 支架组件 1

0010014 F2515-10000 弹簧垫圈 4

0010015 F1035-10035 螺栓 2

0010016 05978-10110 螺栓 2

0010017 F2500-12000 平垫圈 8

0010018 05507-20400 O型圈 6

0010019 F2500-10000 平垫圈 4

0010020 F1035-12080 螺栓 1

0010021 37740-01700 夹箍 3

0010022 F5005-10001 内六角锥螺塞 3

0010023 37740-60300 连接器组件 1

0010024 F1035-12070 螺栓 1

0010025 F1035-08025 螺栓 2

0010026 F2500-08000 平垫圈 4

0010027 35A40-15101 支架组件 1

0010028 F2515-12000 弹簧垫圈 8

0020 32542-20500 润滑油滤清器 1

0030 34A42-00500 加油口 1

0040 33442-20200 垫片 1

0050 F1805-10025 组合螺栓装配螺栓 2

0070 45955-20160 乙烯管 2

0080 05317-50401 夹箍 4

0160 37711-13200 垫片 2

0170 37743-14100 呼吸管右侧 1

0180 37743-14200 呼吸管左侧 1

0190 F1805-12020 组合螺栓装配螺栓 3

0200 F2500-12000 平垫圈 3

0210 36243-10010 呼吸器总成 2

0220 45R43-40401 垫片装配螺栓 2

0230 F1035-10035 螺栓装配螺栓 4

0232 F2300-10000 螺母 4

0234 F2500-10000 平垫圈 4

0236 F2515-10000 弹簧垫圈 4

0240 41225-30700 隔圈 1

0250 35B43-01500 垫片 1

0260 F1825-12025 组合螺栓装配螺栓 4

0010 37745-60011 水泵总成 1

0010001 37525-13400 油封 1

0010002 32645-01800 机械密封 1

0020 F2515-30000 弹簧垫圈 1

0030 F2325-30000 锁紧螺母 1

0040 37545-02900 放水阀(R1/8) 1

0050 05977-12060 双头螺栓 3

0060 F2515-12000 弹簧垫圈 3

0070 F2300-12000 螺母 3

0080 05507-21600 O型圈 1

0090 37746-00400 接头(D110*24) 1

0100 F3153-10500 O型圈 2

0010 37746-01102 接头 10

0020 37746-01200 接头右侧 1

0030 37746-01300 接头左侧 1

0040 05505-31065 O型圈 24

0050 05505-57060 O型圈 2

0060 37546-11300 挡圈 12

0070 37546-21201 盖板 2

0080 F1825-10030 组合螺栓装配螺栓 4

0090 37546-21701 节温器(71) 4

0100 37546-01800 节温器密封垫 4

0110 37546-00900 挡圈 4

0130 37546-23702 节温器座 2

0140 F5006-10000 内六角锥螺塞 2

0150 36646-00090 微动阀总成 2

0160 37546-17100 节温器盖板 2

0170 37546-23300 节温器盖板垫片 2

0180 F1805-10030 组合螺栓装配螺栓 12

0190 37746-13401 节温器支架(右) 右侧 1

0200 37746-13501 节温器支架(左) 左侧 1

0210 F1035-16040 螺栓 6

0220 F2515-16000 弹簧垫圈 6

0230 F1805-10035 组合螺栓装配螺栓 8

0520 37546-03500 盖板 2

0530 F3153-06000 O型圈 2

0540 F1805-10030 组合螺栓装配螺栓 4

0280 33546-06900 盖板 1

0282 33546-06900 盖板 1

0290 32546-46800 密封垫片 1

0292 32546-46800 密封垫片 1

0300 F1805-12030 组合螺栓装配螺栓 2

0302 F1805-12030 组合螺栓装配螺栓 2

0340 37746-24300 旁通管(A.RH) 1

0350 37746-04800 旁通管(C,R.H) 1

0360 F1805-10025 组合螺栓装配螺栓 4

0370 37746-04400 旁通管(B) 1

0380 F3153-06000 O型圈 2

0390 F1805-10025 组合螺栓装配螺栓 4

0400 04826-40032 夹箍 2

0410 F3150-07000 O型圈 1

0420 45600-42902 接头 1

0430 F5000-16000 放油螺塞 1

0440 05946-01601 密封垫圈 1

0450 F5005-21001 内六角锥螺塞 6

0010 04393-33820 水加热器 2

0030 F1035-12060 螺栓 2

0040 F2515-12000 弹簧垫圈 2

0050 47521-62901 加热器壳体 2

0060 45961-13068 柔性管 1

0070 45961-13115 柔性管 1

0080 30007-65200 管(乙烯树脂) 2

0090 33407-16100 放水阀 2

0100 05946-02001 密封垫圈 2

0150 F2882-25000 夹头 3

0160 F4300-16000 橡胶夹箍 2

0170 F4656-15000 弯头 6

0180 F5006-21000 内六角锥螺塞 2

0190 00426-15011 联管螺母 2

0200 F8000-25000 钢球轴承 2

0210 45961-13074 柔性管 1

0220 45961-13154 柔性管 1

0230 47521-63100 撑条 1

0260 F3153-05500 O型圈 2

0270 F4610-20000 带孔螺栓 2

0280 F5006-21000 内六角锥螺塞 2

0290 04442-30210 温度传感器 1

0300 42800-53802 盖板 2

0310 45600-42902 接头 1

0320 47510-60800 水管 1

0330 47510-61100 水管 1

0340 05946-02001 密封垫圈 4

0096 37561-09901 齿条调节螺套 2

0100 37136-09100 带孔螺栓 2

0110 05946-01201 密封垫圈 6

0120 37561-03700 隔圈 2

0130 37761-41100 高压油泵支架 2

0140 37762-13100 回油管支撑(右) 右侧 1

0150 F1805-12030 组合螺栓装配螺栓 1

0160 37561-00500 垫片(厚0.25) 厚度0.25 4

0170 F1035-12050 螺栓 10

0180 F1035-12130 螺栓 4

0190 37525-07901 垫圈 14

0200 37561-01800 定位销 4

0210 F1035-12110 螺栓 8

0220 37525-07901 垫圈 8

0230 48230-05200 带孔螺栓 2

0240 05946-01401 密封垫圈 4

0250 31262-51901 泄气阀 2

0260 37761-61700 联轴节盖板 2

0270 F1805-12020 组合螺栓装配螺栓 4

0280 F1805-10025 组合螺栓装配螺栓 4

0290 37761-11801 盖板支撑 2

0300 37561-11901 回位弹簧 2

0310 F2500-10000 平垫圈 2

0320 F2515-10000 弹簧垫圈 2

0330 F2445-10000 自锁螺母 2

0340 37561-42801 弹簧壳体 2

0350 05507-10360 O型圈 2

0360 F1805-08020 组合螺栓装配螺栓 3

0370 F1805-08030 组合螺栓装配螺栓 1

0380 37736-06300 隔圈 1

0390 05946-02701 密封垫圈 2

0400 F2325-08000 锁紧螺母 4

0410 35A61-19900 铅封线(D1 SUS) 2

0420 48000-96600 铅封 2

0440 37761-11401 高压油泵(右)支撑右侧 2

0450 F1035-14030 螺栓 2

0460 F1035-14040 螺栓 2

0470 F2515-14000 弹簧垫圈 4

0480 37761-21601 喷油泵支撑 4

0490 F1035-12030 螺栓 8

0500 F1035-12040 螺栓 2

0510 F1035-12050 螺栓 2

0520 F2515-12000 弹簧垫圈 12

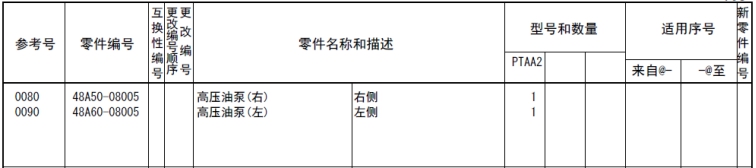

0080 48A50-08005 高压油泵(右) 右侧 1

0090 48A60-08005 高压油泵(左) 左侧 1

0400 48A95-08003 柱塞总成 6

0520 48A13-10100 泵壳体 1

0600 48210-20201 凸轮轴 1

0710 48A12-10103 燃油控制齿条 1

0800 48A11-08001 柱塞组件 6

0800001 * 柱塞 6

0800002 * 筒体 6

0800003 * 定位销 6

1500 48270-50010 输出阀组件 6

1560 48270-30018 CPV 阀体组件 6

1600 48A11-02101 小齿轮 6

1655 48202-35902 挺柱 6

1700 48270-14101 夹头 6

1800 48202-21202 上端弹簧座 6

1850 48202-21301 下端弹簧座 6

1900 48A15-01002 挺杆滚子组件 6

1900001 * 挺杆滚子 6

1900002 * 风扇衬套 6

1900003 * 定位销 6

2050 48202-11700 柱塞弹簧 6

2100 48270-11800 弹簧 6

2200 48A16-00101 弹簧座 6

2330 48210-35602 前端板 1

2350 48202-22202 盖板后侧 1

2400 48202-02300 中心轴承 1

2450 48202-12400 O型圈 18

2500 48202-32500 齿条衬套 2

2550 48202-02601 螺栓 6

2560 48202-07601 螺栓 6

2800 48202-22800 垫圈 12

2850 48202-02900 定位销 7

2860 04826-21000 密封盖 7

2870 48202-05800 封印铁丝 1

2880 48202-07700 铅封 1

2890 48202-54001 止回阀组件 1

2890001 05507-10060 O型圈 1

2890002 05634-01200 自锁螺母 1

2890003 * 气门弹簧 1

2890004 * 螺钉 1

2890005 * 阀本体 1

2890006 F8000-08000 钢珠,轴承 1

3000 48A13-02201 指针 1

3100 48202-23500 波纹管 1

3110 48202-08200 波纹管夹 1

3120 48202-08300 波纹管夹 1

3150 48A13-01100 偏转螺栓 12

3200 F1010-08050 法兰面螺栓 2

3250 48202-33900 定位螺钉 1

3300 48202-14100 调整垫片,壳体厚度0.50 4

3350 48202-14200 调整垫片,壳体厚度0.10 1

3400 48202-14300 调整垫片,壳体厚度0.15 1

3450 48202-14400 调整垫片,壳体厚度0.30 2

3500 * 调整垫片组,筒体根据需要,使用 1

3500001 48270-05100 调整垫片,筒体厚度0.40 1

3500002 48270-05200 调整垫片,筒体厚度0.45 1

3500003 48270-05300 调整垫片,筒体厚度0.50 1

3500004 48270-05400 调整垫片,筒体厚度0.55 1

3500005 48270-05500 调整垫片,筒体厚度0.60 1

3500006 48270-05600 调整垫片,筒体厚度0.65 1

3500007 48270-05700 调整垫片,筒体厚度0.70 1

3500008 48270-05800 调整垫片,筒体厚度0.75 1

3500009 48270-05900 调整垫片,筒体厚度0.80 1

3500010 48270-06100 调整垫片,筒体厚度0.85 1

3500011 48270-06200 调整垫片,筒体厚度0.90 1

3500012 48270-06300 调整垫片,筒体厚度0.95 1

3500013 48270-06400 调整垫片,筒体厚度1.00 1

3500014 48270-06500 调整垫片,筒体厚度1.05 1

3500015 48270-06600 调整垫片,筒体厚度1.10 1

3500016 48270-06700 调整垫片,筒体厚度1.15 1

3500017 48270-06800 调整垫片,筒体厚度1.20 1

3500018 48270-06900 调整垫片,筒体厚度1.25 1

3550 48270-06200 调整垫片,筒体厚度0.90 12

3725 48202-15100 带孔螺栓 1

3850 48202-05500 带孔螺栓 2

6000 * 铭牌 1

6100 04245-00120 输油泵 1

6200 00665-02048 螺纹铆钉 2

6500 05946-00801 密封垫圈 3

6520 05946-01201 密封垫圈 12

6540 05946-01201 密封垫圈 1

6560 05946-01401 密封垫圈 6

7000 F1010-06012 凸缘螺栓 2

7100 F1010-08025 法兰面螺栓 8

7120 F1010-06016 法兰面螺栓 3

7480 48202-07100 油封 1

7540 05507-10080 O型圈 2

7620 05507-20350 O型圈 1

7640 05507-20800 O型圈 2

7660 05507-20250 O型圈 6

7720 48230-05200 带孔螺栓 1

7780 F5000-12000 放油螺塞 1

7900 F8143-32207 圆锥滚子轴承 2

8310 48291-01300 帽盖 6

9005 48202-59901 维修垫片套件 1

3810 48251-10700 凸缘螺母 2

3820 48251-00600 联轴器垫圈 2

3910 48251-00800 短螺栓 6

3960 48251-00900 长螺栓 2

5000 48251-00101 飞轮 1

5060 48C17-12201 夹箍 1

5150 48251-10301 联轴器十字头 1

5200 48251-11400 联轴器叠层板厚度0.8 14

5220 * 叠层板套件 2

5250 48251-20500 衬套 4

5300 48251-20500 衬套 4

5350 48251-20400 联轴器垫圈 8

5380 48251-42018 联轴器组件 1

5450 48251-42000 夹箍 1

7080 F1035-14085 螺栓 1

7200 F2325-24000 锁紧螺母 1

7300 48A17-08100 联轴器垫圈 1

7340 32507-01400 垫圈 1

7400 F2870-07025 半圆键 1

0400 48A95-08003 柱塞总成 6

0520 48A13-10100 泵壳体 1

0600 48210-20201 凸轮轴 1

0710 48A12-10103 燃油控制齿条 1

0800 48A11-08001 柱塞组件 6

0800001 * 柱塞 6

0800002 * 筒体 6

0800003 * 定位销 6

1500 48270-50010 输出阀组件 6

1560 48270-30018 CPV 阀体组件 6

1600 48A11-02101 小齿轮 6

1655 48202-35902 挺柱 6

1700 48270-14101 夹头 6

1800 48202-21202 上端弹簧座 6

1850 48202-21301 下端弹簧座 6

1900 48A15-01002 挺杆滚子组件 6

1900001 * 挺杆滚子 6

1900002 * 风扇衬套 6

1900003 * 定位销 6

2050 48202-11700 柱塞弹簧 6

2100 48270-11800 弹簧 6

2200 48A16-00101 弹簧座 6

2330 48210-35602 前端板 1

2350 48202-22202 盖板后侧 1

2400 48202-02300 中心轴承 1

2450 48202-12400 O型圈 18

2500 48202-32500 齿条衬套 2

2550 48202-02601 螺栓 6

2560 48202-07601 螺栓 6

2800 48202-22800 垫圈 12

2850 48202-02900 定位销 7

2860 04826-21000 密封盖 7

2870 48202-05800 封印铁丝 1

2880 48202-07700 铅封 1

2890 48202-54001 止回阀组件 1

2890001 05507-10060 O型圈 1

2890002 05634-01200 自锁螺母 1

2890003 * 气门弹簧 1

2890004 * 螺钉 1

2890005 * 阀本体 1

2890006 F8000-08000 钢珠,轴承 1

3000 48A13-02201 指针 1

3100 48202-23500 波纹管 1

3110 48202-08200 波纹管夹 1

3120 48202-08300 波纹管夹 1

3150 48A13-01100 偏转螺栓 12

3200 F1010-08050 法兰面螺栓 2

3250 48202-33900 定位螺钉 1

3300 48202-14100 调整垫片,壳体厚度0.50 4

3350 48202-14200 调整垫片,壳体厚度0.10 1

3400 48202-14300 调整垫片,壳体厚度0.15 1

3450 48202-14400 调整垫片,壳体厚度0.30 2

3500 * 调整垫片组,筒体根据需要,使用 1

3500001 48270-05100 调整垫片,筒体厚度0.40 1

3500002 48270-05200 调整垫片,筒体厚度0.45 1

3500003 48270-05300 调整垫片,筒体厚度0.50 1

3500004 48270-05400 调整垫片,筒体厚度0.55 1

3500005 48270-05500 调整垫片,筒体厚度0.60 1

3500006 48270-05600 调整垫片,筒体厚度0.65 1

3500007 48270-05700 调整垫片,筒体厚度0.70 1

3500008 48270-05800 调整垫片,筒体厚度0.75 1

3500009 48270-05900 调整垫片,筒体厚度0.80 1

3500010 48270-06100 调整垫片,筒体厚度0.85 1

3500011 48270-06200 调整垫片,筒体厚度0.90 1

3500012 48270-06300 调整垫片,筒体厚度0.95 1

3500013 4, 8270-06400 调整垫片,筒体厚度1.00 1

3500014 48270-06500 调整垫片,筒体厚度1.05 1

3500015 48270-06600 调整垫片,筒体厚度1.10 1

3500016 48270-06700 调整垫片,筒体厚度1.15 1

3500017 48270-06800 调整垫片,筒体厚度1.20 1

3500018 48270-06900 调整垫片,筒体厚度1.25 1

3550 48270-06200 调整垫片,筒体厚度0.90 12

3725 48202-15100 带孔螺栓 1

3850 48202-05500 带孔螺栓 2

6000 * 铭牌 1

6100 04245-00120 输油泵 1

6200 00665-02048 螺纹铆钉 2

6500 05946-00801 密封垫圈 3

6520 05946-01201 密封垫圈 12

6540 05946-01201 密封垫圈 1

6560 05946-01401 密封垫圈 6

7000 F1010-06012 凸缘螺栓 2

7100 F1010-08025 法兰面螺栓 8

7120 F1010-06016 法兰面螺栓 3

7480 48202-07100 油封 1

7540 05507-10080 O型圈 2

7620 05507-20350 O型圈 1

7640 05507-20800 O型圈 2

7660 05507-20250 O型圈 6

7720 48230-05200 带孔螺栓 1

7780 F5000-12000 放油螺塞 1

7900 F8143-32207 圆锥滚子轴承 2

8310 48291-01300 帽盖 6

9005 48202-59901 维修垫片套件 1

3810 48251-10700 凸缘螺母 2

3820 48251-00600 联轴器垫圈 2

3910 48251-00800 短螺栓 6

3960 48251-00900 长螺栓 2

5000 48251-00101 飞轮 1

5060 48C17-12201 夹箍 1

5150 48251-10301 联轴器十字头 1

5200 48251-11400 联轴器叠层板厚度0.8 14

5220 * 叠层板套件 2

5250 48251-20500 衬套 4

5300 48251-20500 衬套 4

5350 48251-20400 联轴器垫圈 8

5380 48251-42018 联轴器组件 1

5450 48251-42000 夹箍 1

7080 F1035-14085 螺栓 1

7200 F2325-24000 锁紧螺母 1

7300 48A17-08100 联轴器垫圈 1

7340 32507-01400 垫圈 1

7400 F2870-07025 半圆键 1

6100 04245-00120 输油泵 2

6100001 15200-21720 壳体 2

6100002 15210-01120 活塞 2

6100003 15210-40100 活塞弹簧 2

6100004 15210-50400 防尘塞 2

6100005 15211-11920 挺杆组件 2

6100006 15211-20100 滚子 2

6100007 15211-30700 定位销 2

6100008 15211-40400 导管 4

6100009 15211-50200 阀 8

6100010 15211-60200 弹簧 8

6100011 15211-70100 防尘塞 6

6100012 15212-10200 挡圈 2

6100013 15220-05620 预供油泵 2

6100014 15230-04020 带孔螺栓 2

6100015 02973-14570 带孔螺栓 2

6100016 05946-01401 密封垫圈 10

6100017 15231-01300 接头 4

0010 37761-27100 控制轴 1

0020 34A48-02100 垫圈 1

0030 F2445-10000 自锁螺母 1

0040 37763-06200 隔圈 1

0050 37763-06400 锁紧螺母 1

0060 F3200-01700 挡圈 1

0070 37761-16200 管 1

0080 32663-06300 O型圈 2

0090 32663-16200 球轴承 2

0100 37461-00501 轴承盖 2

0110 F1805-08016 组合螺栓装配螺栓 4

0140 37761-18401 拉杆右侧 1

0150 37761-67200 拉杆左侧 1

0160 37432-06801 隔圈 1

0170 F8007-06201 球轴承 2

0180 F3202-03200 挡圈 1

0190 32561-48600 弹簧 1

0200 F1115-08025 螺栓,金属线锁紧 HO 1

0210 F2515-08000 弹簧垫圈 1

0220 35A61-38601 球形接头(M8,R) 2

0222 35A61-38601 球形接头(M8,R) 1

0230 37563-15401 球形接头 1

0232 37563-15401 球形接头 1

0240 37560-04800 锁紧螺母 1

0250 05903-00100 接杆 1

0260 09413-00800 锁紧螺母 1

0270 37761-28701 连接杆(右) 右侧 1

0280 37761-28801 连接杆(左) 左侧 1

0290 F2515-08000 弹簧垫圈 2

0300 F2320-08000 锁紧螺母 2

0310 35A61-19900 铅封线(D1 SUS) 2

0320 48000-96600 铅封 2

0330 51776-03000 手柄 1

0341 38G61-00101 警示标志 1

0350 F1805-08025 组合螺栓装配螺栓 1

0360 37761-27500 接杆支架(右) 右侧 1

0370 37761-27600 接杆支架(左) 左侧 1

0380 37761-19301 接杆支架螺栓 2

0390 F2515-14000 弹簧垫圈 2

0400 F1035-12065 螺栓 2

0410 F2515-12000 弹簧垫圈 2

0420 37761-17700 接杆(右) 右侧 1

0430 37761-27800 接杆(左) 左侧 1

0440 F8007-06200 球轴承 2

0442 F8007-06200 球轴承 2

0450 F3202-03000 挡圈 1

0452 F3202-03000 挡圈 1

0460 32561-18300 垫板 1

0462 32561-18300 垫板 1

0470 F1805-10040 组合螺栓装配螺栓 1

0040 37561-01602 喷油器压板 12

0050 F2305-14000 螺母 12

0060 33561-14500 垫圈 12

0070 05507-10420 O型圈 12

0090 05507-10340 O型圈 12

0100 05507-10260 O型圈 12

0110 37561-23500 盖板 12

0112 37561-23500 盖板 12

0120 37561-13600 夹头 12

0122 37561-13600 夹头 12

0130 37861-04400 夹头 12

0132 37861-04400 夹头 6

0134 37861-04400 夹头 6

0160 37761-32100 高压油管(2.8S,第1缸) 号码1 1

0170 37761-32200 高压油管(2.8S,第2缸) 号码2 1

0180 37761-32300 高压油管(2.8S,第3缸) 号码3 1

0190 37761-32400 高压油管(2.8S,第4缸) 号码4 1

0200 37761-32500 高压油管(2.8S,第5缸) 号码5 1

0210 37761-32600 高压油管(2.8S,第6缸) 号码6 1

0220 37761-32700 高压油管(2.8S,第7缸) 号码7 1

0230 37761-32800 高压油管(2.8S,第8缸) 号码8 1

0240 37761-32900 高压油管(2.8S,第9缸) 号码9 1

0250 37761-33100 高压油管(2.8S,第10缸) 号码10 1

0260 37761-33200 高压油管(2.8S,第11缸) 号码11 1

0270 37761-33300 高压油管(2.8S,第12缸) 号码12 1

0290 37562-02800 夹箍 2

0300 37562-01800 夹箍 2

0310 F1805-08030 组合螺栓装配螺栓 14

0320 37561-08800 风扇衬套 12

0330 05318-00300 扎带 12

0340 37562-13300 管子衬垫(D7) 9

0342 37562-13300 管子衬垫(D7) 11

0350 37562-13400 管子衬垫(D7) 4

0352 37562-13400 管子衬垫(D7) 2

0360 37562-13100 管子衬垫(D7) 9

0362 37561-13100 管子衬垫(D7) 11

0370 37562-15902 夹板 9

0372 37562-15902 夹板 11

0380 F1805-10055 组合螺栓装配螺栓 2

0382 F1805-10055 组合螺栓装配螺栓 8

0390 F1805-10080 组合螺栓装配螺栓 4

0392 F1805-10080 组合螺栓装配螺栓 4

0400 F2515-10000 弹簧垫圈 4

0410 F1805-10065 组合螺栓装配螺栓 8

0412 F1805-10065 组合螺栓装配螺栓 10

0420 F1035-10090 螺栓 4

0430 37761-03602 夹板 3

0432 37761-03602 夹板 3

0440 37761-05501 夹板 1

0450 37761-03702 夹板 3

0020 37560-22011 喷油嘴总成 12

0020001 37560-17700 喷油器喷油嘴组件 12

0020002 37560-37011 喷油器本体组件 12

0020003 05946-01001 密封垫圈 12

0020004 05946-01401 密封垫圈 12

0020005 33407-03901 定位螺钉 12

0020006 37561-09300 弹簧座 12

0020007 37561-13300 挺杆 12

0020008 37561-16600 螺母 12

0020009 37561-26300 螺母 12

0020010 37561-26400 喷油器弹簧 12

0020011 37561-46500 调节螺钉 12

0020012 37561-56700 接头 12

0020013 37561-67013 隔圈 12

0020014 37561-86100 喷油器本体 12

0020015 F8001-30014 滚子轴承 24

0020016 F8001-40014 滚子轴承 24

0080 37561-16800 喷嘴垫片(厚2) 12

0010 37761-04100 柴油回油管 2

0030 F4540-20000 接头 1

0040 45950-51700 柔性管 1

0050 45950-11300 接头 1

0060 F8000-32000 钢球轴承 1

0070 F4521-20000 联管螺母 1

0080 32536-09400 带孔螺栓 10

0090 34A36-36100 带孔螺栓 2

0100 05946-01001 密封垫圈 6

0110 05946-01001 密封垫圈 20

0120 F1805-10016 组合螺栓装配螺栓 2

0130 F2500-10000 平垫圈 2

0140 37762-52501 回油管(右) 右侧 1

0150 37736-01500 隔圈 1

0160 37762-32600 回油管 1

0170 F1805-10040 组合螺栓装配螺栓 6

0180 35B62-07101 夹箍 6

0190 35B62-07400 夹箍 6

0200 F1805-12020 组合螺栓装配螺栓 1

0210 F1805-12025 组合螺栓装配螺栓 2

0220 37762-22800 回油管(左) 左侧 1

0230 37762-02901 接头 1

0240 F4540-10000 接头 1

0250 F4610-14000 带孔螺栓 1

0260 05946-01401 密封垫圈 2

0010 37562-60100 燃油滤清器总成 2

0010001 05946-00801 密封垫圈 2

0010002 32562-00115 防尘塞 2

0010003 32562-60300 滤油器滤芯 2

0010004 37562-10111 燃油滤清器支架 1

0050 F4540-20000 接头 1

0060 45950-51700 柔性管 1

0070 45950-11300 接头 1

0080 F8000-32000 钢球轴承 1

0090 F4521-20000 联管螺母 1

0100 37762-00503 接头 1

0120 F4540-10000 接头 2

0130 F1035-12090 螺栓 2

0140 F2515-12000 弹簧垫圈 2

0150 37762-21100 柴油管(A) 1

0160 37762-21200 柴油管(B) 1

0170 37762-31300 柴油管(C) 1

0180 37762-61400 柴油管(D) 1

0190 37762-51500 柴油管(E) 1

0200 37762-61600 柴油管(F) 1

0210 37762-31700 柴油管(G) 1

0220 37762-42100 管支撑 1

0230 37762-03400 柴油管支撑(F) 1

0240 F1035-14025 螺栓 2

0250 F2515-14000 弹簧垫圈 2

0260 F1805-10016 组合螺栓装配螺栓 2

0270 37261-01700 夹箍 4

0280 F1805-10030 组合螺栓装配螺栓 2

0290 F2500-10000 平垫圈 2

0010 04410-32902 接头 1

0020 04410-33100 速度控制器 1

0050 04410-43500 传感器电缆 1

0070 37736-04101 防尘塞 1

0080 F4521-12000 联管螺母 1

0090 F1825-10065 组合螺栓装配螺栓 1

0100 35A61-19900 铅封线(D1 SUS) 1

0110 48000-96600 铅封 1

0120 04410-32011 执行器 1

0130 04410-43410 转速传感器,长80 1

0190 47500-34100 橡胶垫 8

0200 47500-34200 隔圈 4

0210 F1035-06055 螺栓 4

0220 F2515-06000 弹簧垫圈 4

0230 08302-06000 垫圈 4

0240 F2300-06000 螺母 8

0250 47520-31102 执行器支架 1

0250001 47520-31132 垫板 1

0250002 47520-31131 垫板 1

0260 47500-39901 盖板 1

0270 05507-21450 O型圈 1

0280 F1035-12035 螺栓 3

0290 F1035-12030 螺栓 1

0300 F2515-12000 弹簧垫圈 4

0310 F2500-12000 平垫圈 1

0320 37763-27300 拉杆左侧 1

0320001 37763-27312 拉杆 1

0320002 37761-77311 隔圈 1

0330 47520-31200 拉杆 1

0330001 47520-31212 隔圈 1

0330002 47520-31211 拉杆 1

0340 F1115-08025 螺栓,金属线锁紧 HO 1

0350 F2515-08000 弹簧垫圈 1

0360 F2300-08000 螺母 1

0370 05902-08095 接杆 1

0380 35A61-38601 球形接头(M8,R) 1

0390 35A61-38701 球形接头(M8,L) 1

0400 F2445-08000 自锁螺母 2

0410 09413-00800 锁紧螺母 1

0010 F8665-02100 两极接头 2

0050 37766-20201 起动电机(7.5KW) 2

0060 F1805-12035 组合螺栓装配螺栓 6

0020 32B90-00300 接头 1

0030 04343-38000 发电机 1

0040 34A68-05100 接头 1

0040001 * 连接器本体 1

0040002 * 插头 2

0040003 * 后侧固件 1

0060 37768-22100 发电机支架(A) 1

0070 F1035-12030 螺栓 2

0080 F1035-12040 螺栓 1

0090 F2500-12000 平垫圈 1

0100 F2515-12000 弹簧垫圈 5

0110 37768-12200 发电机支架(B) 1

0120 F1035-12035 螺栓 1

0130 F1035-12045 螺栓 1

0140 F2500-12000 平垫圈 1

0150 * 调整杆总成 1

0150001 09413-01401 锁紧螺母 1

0150002 37568-22200 接杆 1

0150003 37568-22300 接杆 1

0150004 37768-12300 接杆 1

0150005 F2320-14000 锁紧螺母 1

0180 37768-28300 发电机螺栓(A) 2

0190 37768-02400 发电机隔圈 1

0200 F1035-12075 螺栓 1

0210 F2515-12000 弹簧垫圈 3

0250 37768-04200 皮带 1

0260 37768-42500 发电机皮带盖板 1

0270 F1805-10020 组合螺栓装配螺栓 2

0280 F2500-10000 平垫圈 2

0290 37768-12600 皮带盖板 1

0300 37768-12702 盖板支撑(A) 1

0310 F1805-12025 组合螺栓装配螺栓 2

0320 37768-12801 盖板支撑(B) 1

0330 F1805-10020 组合螺栓装配螺栓 3

0340 F2500-10000 平垫圈 2

0350 37725-14102 发电机皮带

0010 04400-08901 停车电磁铁 1

0022 F1805-12035 组合螺栓装配螺栓 3

0040 37787-01501 停车电磁铁支架 1

0050 37711-13200 垫片 1

0060 35A61-58301 L型接头M6(L) 1

0070 05634-00610 自锁螺母 2

0080 F2300-06000 螺母 1

0090 35A61-58401 L型接头M6(R) 1

0100 09413-00600 锁紧螺母 1

0110 05902-06100 接杆 1

0120 37787-21203 停车拉杆 1

0130 F8007-06200 球轴承 2

0140 F3202-03000 挡圈 1

0150 32561-18300 端板 1

0160 F1805-10040 组合螺栓装配螺栓 1

0170 F2515-06000 弹簧垫圈 1

0190 37587-00900 从动件 1

0210 04400-09201 停车电磁铁 1

0220 F1825-10025 组合螺栓装配螺栓 3

0222 F1825-10025 组合螺栓装配螺栓 3

0230 F1035-12030 螺栓 2

0240 05634-00610 自锁螺母 1

0250 F2300-06000 螺母 8

0252 F2300-06000 螺母 8

0260 F2515-12000 弹簧垫圈 2

0270 37787-03300 停车电磁铁支架 1

0280 47520-25800 停车电磁铁板 1

0282 47520-25800 停车电磁铁板 1

0300 45740-36500 接头 1

0310 F1035-06040 螺栓 4

0312 F1035-06040 螺栓 4

0320 F1035-06020 螺栓 1

0330 F2515-06000 弹簧垫圈 1

0340 37587-00900 从动件 1

0350 47500-34100 橡胶缓冲件 8

0352 47500-34100 橡胶缓冲件 8

0360 47500-36700 隔圈 4

0362 47500-36700 隔圈 4

0370 08302-06000 垫圈 4

0372 08302-06000 垫圈 4

0020 04410-43410 转速传感器,长80 1

0060 04524-02230 油温传感器 1

0062 04524-02230 油温传感器 1

0090 04541-86200 油压传感器 1

0100 05946-01601 密封垫圈 2

0110 45644-47900 油压表支架 1

0130 45600-42902 接头 1

0140 45951-04024 柔性管 1

0150 45951-04028 柔性管 1

0160 47520-40702 支架 1

0170 F1035-10025 螺栓 2

0180 F2300-10000 螺母 2

0190 F1035-12070 螺栓 2

0200 F2515-10000 弹簧垫圈 2

0210 F2515-12000 弹簧垫圈 2

0220 F4540-06300 接头 2

0230 F4560-06300 弯头 1

0240 F5006-10000 内六角锥螺塞 3

0250 MH052-231 两极接头 1

0260 45689-50501 接头 1

0010 04442-34500 温度传感器 1

0020 04442-45400 压力开关 1

0030 45600-42902 接头 1

0013 * 铭牌 1

0020 00665-04048 螺纹铆钉 4

0031 38E93-01101 警示标志 1

0041 * 旋转方向标签 1

0100 37794-90270 维修垫片套件 1

0100001 04829-70651 空冷器垫片不表示 1

0100002 35B43-01500 垫片 1

0100003 05507-10110 O型圈不表示 5

0100004 05507-10200 O型圈 2

0100005 05507-10460 O型圈 8

0100006 05507-20250 O型圈 16

0100007 05946-00801 密封垫圈 12

0100008 05946-01001 密封垫圈 62

0100009 05946-01201 密封垫圈 46

0100010 05946-01401 密封垫圈 42

0100011 05946-01601 密封垫圈 3

0100012 05946-02001 密封垫圈 6

0100013 05946-02701 密封垫圈 4

0100014 05946-03601 密封垫圈 2

0100015 31275-74400 O型圈不表示 1

0100016 30625-50502 空冷器垫片不表示 1

0100017 35A30-00100 O型圈 8

0100018 35A32-30100 空冷器垫片不表示 2

0100019 32546-46800 垫片 5

0100020 33336-20500 垫片 2

0100021 33442-20200 垫片 2

0100022 33504-10300 气门杆密封圈 48

0100023 35C36-02900 垫片 2

0100024 37107-04201 缸套O型圈 12

0100025 37107-04300 缸套O型圈 24

0100026 37533-03100 空冷器垫片 2

0100027 37432-14700 密封环 12

0100028 37463-21900 垫片 12

0100029 37501-12200 缸盖垫片 12

0100030 37504-31200 摇臂座垫片 12

0100031 37504-66200 摇臂盖罩O型圈 12

0100032 37507-32400 缸套O型圈 12

0100033 37507-16401 侧盖O型圈 12

0100034 37507-16501 凸轮室O型圈 12

0100035 37530-00200 垫片 12

0100036 37532-09500 空冷器垫片 12

0100037 37536-07911 垫片不表示 1

0100038 37546-23300 垫片 2

0100039 37555-10600 空冷器垫片 3

0100040 37561-16800 空冷器垫片 12

0100041 37562-10816 空冷器垫片 2

0100042 37711-01100 垫片 1

0100043 37711-13200 垫片不表示 2

0100044 37711-01200 垫片 1

0100045 37713-10200 油底壳垫片 1

0100046 37725-20600 垫片 1

0100047 37725-30200 垫片 1

0100048 37725-40400 垫片 1

0100049 37730-11501 垫片 4

0100050 37732-10900 空冷器垫片 12

0100051 37735-10901 O型圈 3

0100052 05946-03301 密封垫圈 3

0100053 37735-30701 垫片 1

0100054 37739-10200 机油冷却器垫片 1

0100055 37739-22200 空冷器垫片 1

0100001 37755-20300 空冷器垫片 2

0100002 37775-04200 垫片不表示 1

0100003 37807-16200 垫片 2

0100004 48202-12400 O型圈 36

0100005 49162-51100 O型圈 2

0100006 49181-22600 O型圈 2

0100007 49181-22700 O型圈不表示 2

0100008 F3150-01400 O型圈 4

0100009 05507-10220 O型圈 14

0100010 05507-10260 O型圈 12

0100011 05507-10340 O型圈 16

0100012 05507-10420 O型圈 12

0100013 05507-10440 O型圈 1

0100014 37504-02300 O型圈 12

0100015 F3153-06000 O型圈 4

0100016 05505-31065 O型圈 26

0100017 F3153-07500 O型圈 6

0100018 05507-20950 O型圈 3

0100019 F3153-10500 O型圈 2

0100020 05507-21450 O型圈 2

0100021 F3153-17000 O型圈 1

0100022 37525-03600 O型圈 2

0100023 05507-22900 O型圈 1

0100024 05507-20300 O型圈 16

0100025 05507-20350 O型圈 33

0100026 05507-20400 O型圈 7

0100027 05507-20450 O型圈 3

0100028 05507-20500 O型圈 6

0100029 05507-20600 O型圈 9

0100030 05507-20650 O型圈 2

0100031 05507-20750 O型圈 2

0100032 05507-20800 O型圈 8

0100033 05507-20850 O型圈 1

0100034 05507-21250 O型圈 2

0100035 05507-21600 O型圈 1

0100036 F4202-14000 空冷器垫片不表示 12

0100037 F4202-27000 空冷器垫片不表示 6

0100038 MH035067 空冷器垫片 1

0100039 05507-10140 O型圈 16

0100040 MH035093 O型圈 3

0100041 32532-01700 垫片 24

0100042 37707-17200 垫片不表示 1

0100043 05507-10360 O型圈 2

0100044 37740-50315 垫片 1

0100045 37594-01300 粘结剂 1

0100046 05507-10100 O型圈不表示 4

0100047 F3150-07000 O型圈 1

0100048 05507-21900 O型圈 1

0100049 37730-06501 垫片不表示 1

0100050 05505-57060 O型圈 2

首页 | 产品展示 | 公司介绍 | 客户服务 | 技术中心 | 配件中心 | 维修中心 | 联系我们 版权所有 湖南英珀威机械有限公司

www.enproway.com 公司地址:长沙市雨花区机电市场D4栋116-117   备案号: 湘ICP备18016793号-2

经营范围:湖南,长沙发电机、发电机组维修,出租。销售珀金斯发电机,柴油发电机,发电机组零配件等。
