三菱(MITSUBISHI)S6R2-PTAA柴油发动机零配件目录手册

详细描述

三菱(MITSUBISHI)S6R2-PTAA柴油发动机零配件目录手册

关于原厂纯正零部件的使用方法

请在原厂制造发动机上使用(原厂纯正零部件)。

(原厂纯正零部件)是在卓越的质量管理下,经严格的检查之后合格的优质零部件,所以可以放心

使用。仿造的零部件在材料,制造方法等所有的方面上,比不上纯正的零部件,所以请不要使用仿制品。

关于零部件目录的使用方法

1. 本零部件手册收录了 S6R2 型柴油发动机的维修用零部件。

其详细说明和制造编号如下。

机种

形式

用途・规格

S6R2

PTAA-C

附带增压发动机后冷却器

2. 订购零部件时,请告知下述事项:

(1) 零部件号码和零部件名称

(2) 所需数量

(3) 机种・形式和机号

根据具体请况,代替订购的零部件,提供替代零部件。

3. 带垫圈螺栓的表示

此目录里使用的用于安装的螺栓中,带垫圈螺栓在记事栏里表示为"B/W"。(零部件名称:BOLT、

W/WASHER)

对此,在卷末(D1~页)收录了螺栓、垫圈的每个零部件号码和带垫圈螺栓的对照表,所以请分别订购

BOLT、WASHER。

4. 组合替换的表示

与其他的零部件一起,代替旧零部件可以使用的零部件,在替代符号栏里表示为"G"。对每个组合零部

件,收录在卷末(E1~页)里,请参考。

5. 零部件号码的顺序索引收录在卷末(C1~页)里,请利用。

6. 一部分图解里,选登了代表性的图解,有时会与实物不相符,请见谅。

7. 有时零部件、零部件号码会变更,恕不另行通知。

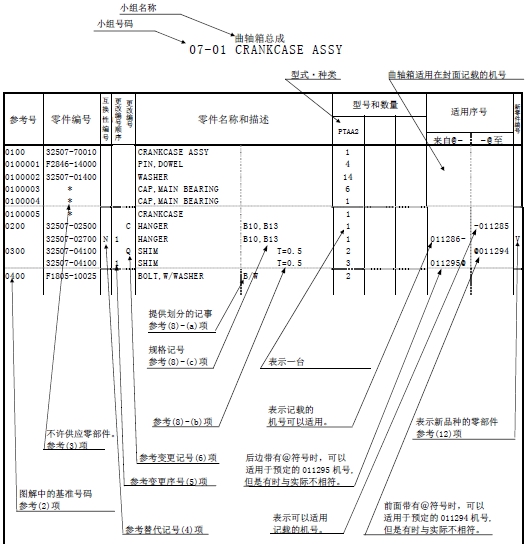

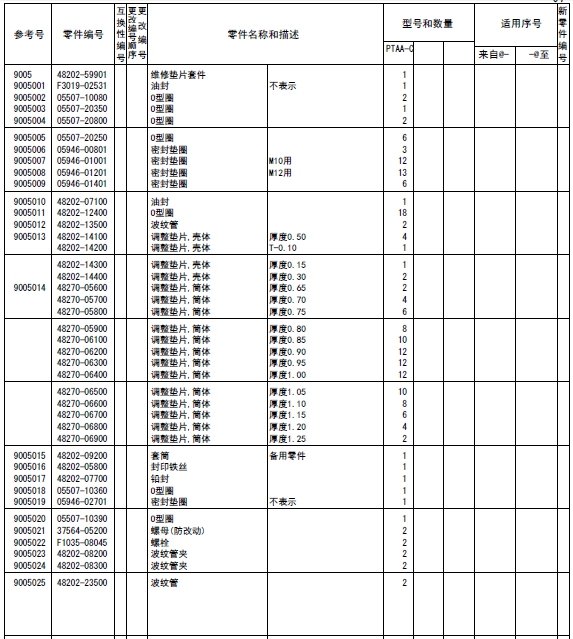

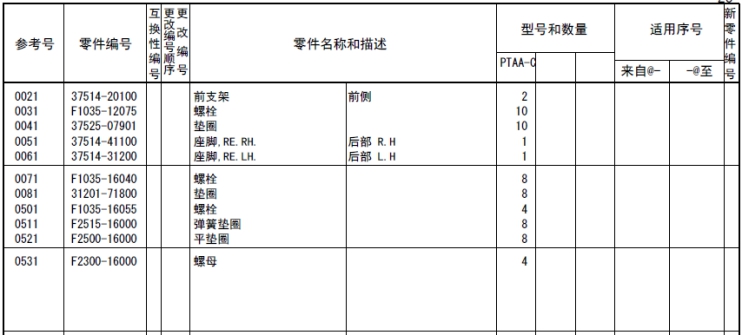

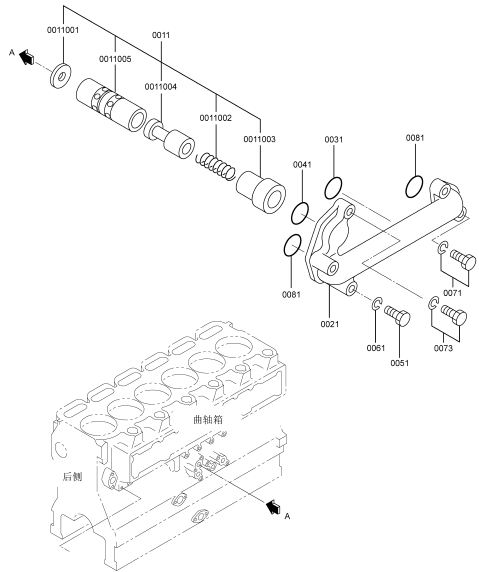

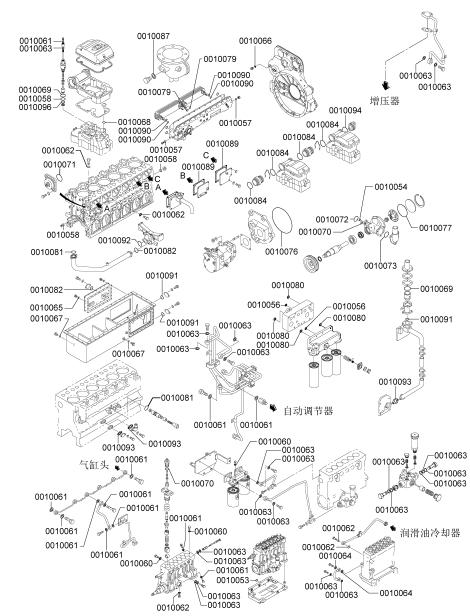

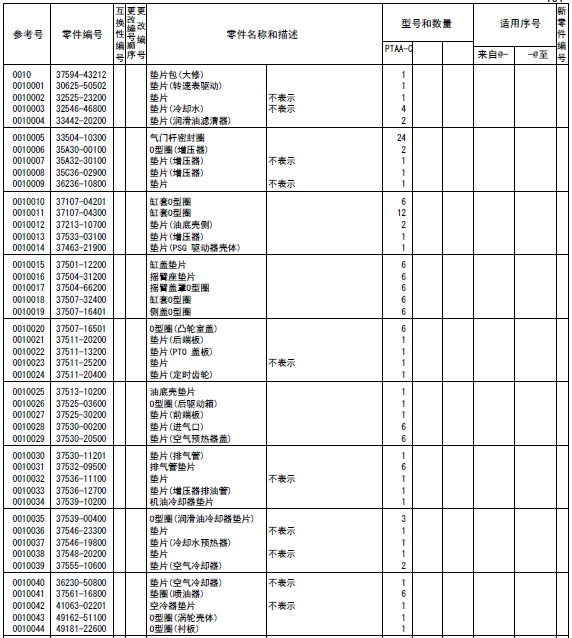

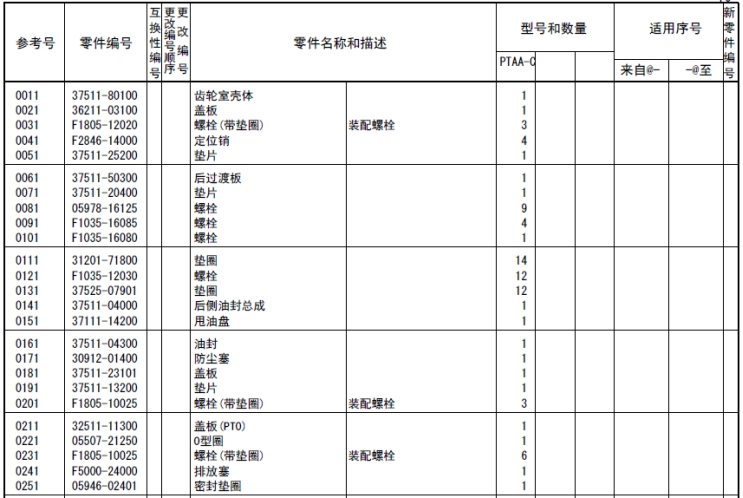

零部件目录样品的说明

注释:对于上述的形式名称、型式数量和机号等,有时也引用在其他的目录例子中,所以在此目录中替换之后,作为参考即可。

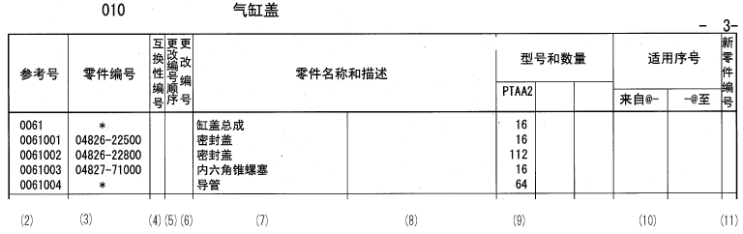

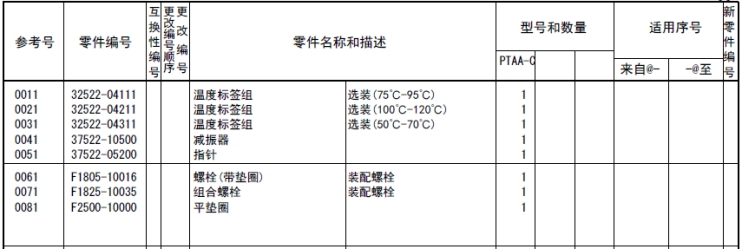

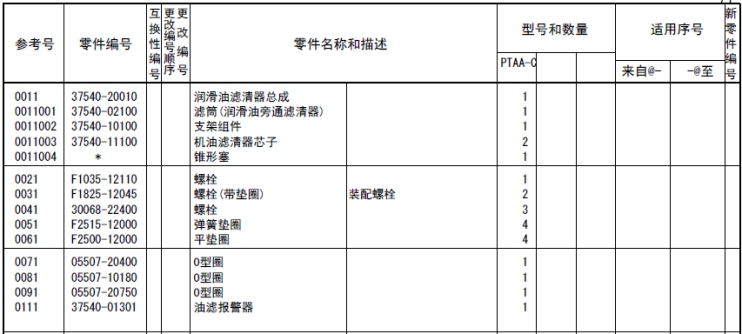

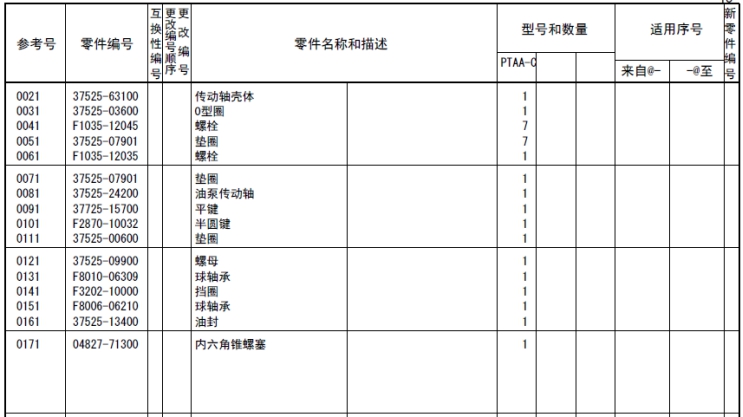

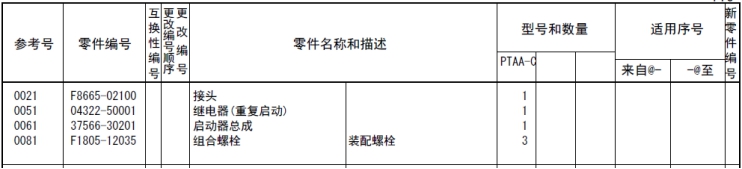

零部件目录的查看方法(查看时,请与前一页的零部件目录样品对照)

上述(1)、(2)……(11)项目的详细说明,如下:

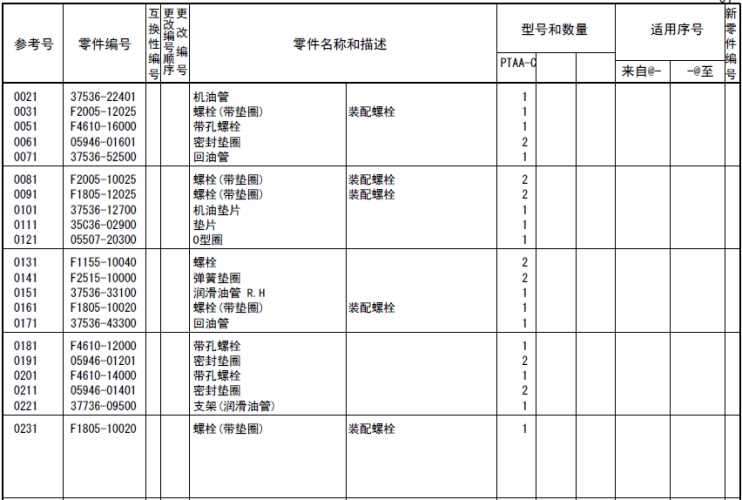

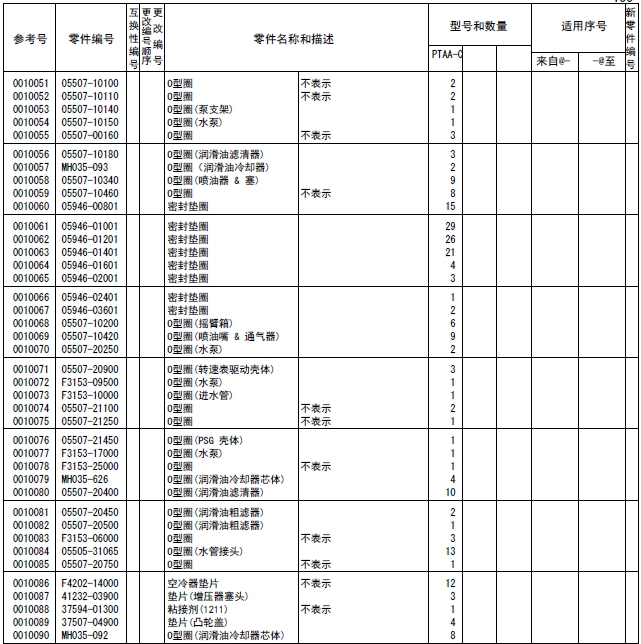

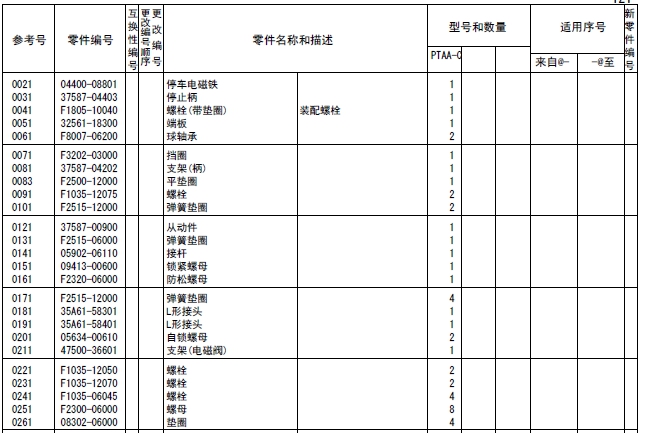

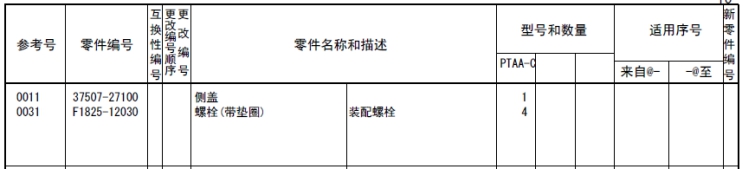

(1) 记载顺序以及构成

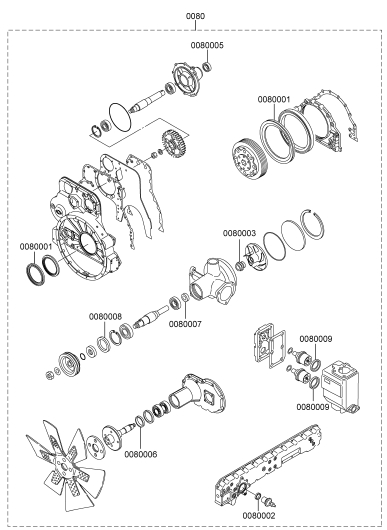

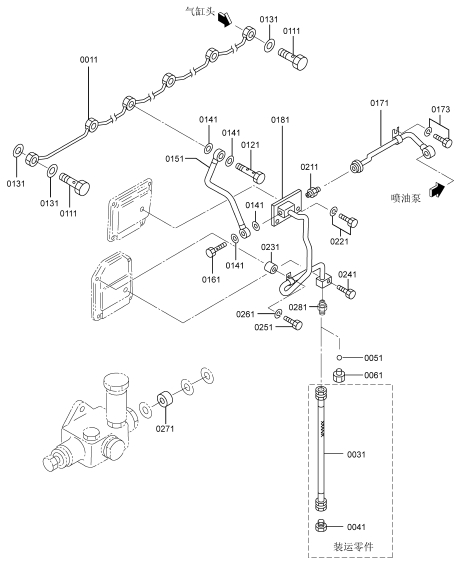

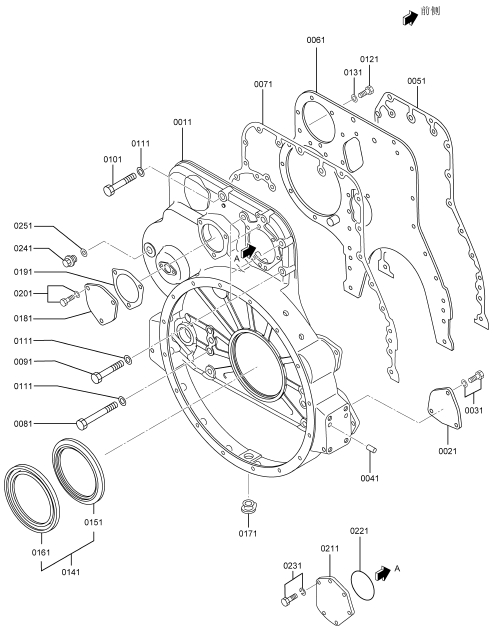

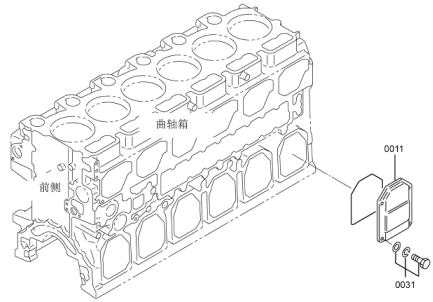

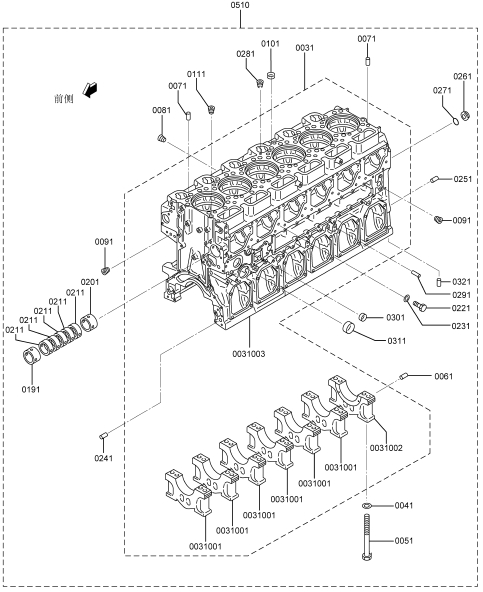

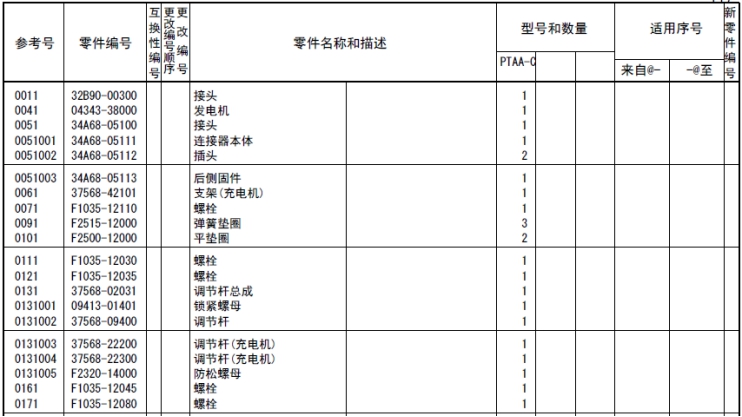

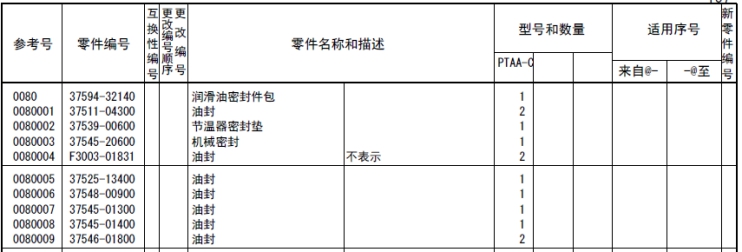

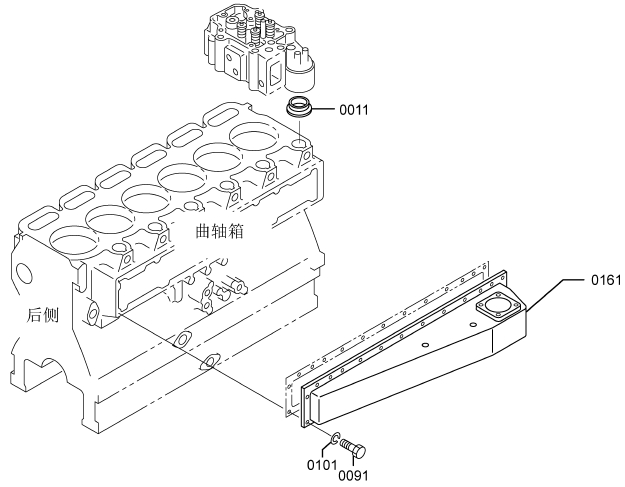

将构成产品的每个装置上分别附上小组号码,按照目录(B1~页)里表示的顺序编辑的。另外,各组是由左

页的图解(插图)和右页的一览表原文构成的。

(2) 参考号

图解中表示了基准号码。基准号码表示3~4位时,前面的1~2位相对于此组装零部件的基准号码,后面

的2位,原则上,是每个构成零部件的补充号码。(3) 零件编号

记载着可以供应的原厂纯正零部件的号码。

注释:此栏里,标有*符号的零部件作为备用零部件,不予以供应。

(4) 互换性编号

用下述记号,表示旧零部件的替代性。

零部件号码

替代记号(R/P)

说 明

A(旧)

B(新)

B(新)零部件与A(旧)零部件,具有互换性

A(旧)

B(新)

A(旧)零部件是禁止供应的,可以用B(新)零部件替代

A(旧)

B(新)

B(新)零部件可以使用A(旧)零部件替代

(A(旧)零部件不可以使用B(新)零部件替代)

A(旧)

B(新)

B(新)零部件与A(旧)零部件,不具有互换性

A(旧)

B(新)

B(新)零部件与其它的零部件组合,可以使用A(旧)零部件替代

(关于组合零部件,请参考卷末E1~页。)

(5) 更改编号顺序

零部件的变更过程是按照1,2.....顺序附上号码的。

空 栏:初期设定

1 :第1 次变更

2 :第2次变更

3 :第3次变更

・・・・(6) 更改编号

用记号表示零部件变更等内容。

A:添加的零部件(开始使用的零部件)

C:零部件号码的变更

D:删除的零部件(适用的机号栏里表示的机号为止,可以使用的零部件)

E:由于其它理由,添加的零部件

Q:个数变更的零部件

(7) 零件名称和描述

表示零部件名称。另外,有时使用省略语,届时请参考(A13 页~)的省略语・记号一览表。

注释:从发动机飞轮侧观察时,零部件的左侧为(L.H),右侧为(R.H)。

(8) 零件名称和描述

(a) 分类供应的记事(表示在记事栏的最初部分)

B/W:表示在带垫圈螺栓(组合螺栓)

KIT:表示在KIT 构成零部件

STD:表示在标准零部件

OPT:表示在选装零部件

AR:根据需要,表示在使用或选择使用的零部件以及调整所需个数的零部件。

SFN:表示在半加工零部件

(b) 补充零部件的厚度、长度等尺寸、生产厂的零部件号码、公司名称等时,根据需要,表示在(a)项

的分类供应记事的后面。

注释:原则上,尺寸用mm 表示,省略mm 文字。

(例) 厚度 T=1.00 长度 L=1000

宽度 W=1500 高度 H=500

(c) 规格记号

用3 位记号,表示成品使用分类、或装置等选择的规格。关于记号的意思,请参考「规格记号一览

表」。

注释:无规格记号的零部件,原则上,适用于所有的规格上。

(例)A10:汽油用燃料过滤器

(d) 大检修密封垫配套元件的构成零部件上,表示有「N O T S H O W N」的零部件, 无图解。

(9) 型号和数量

(a) 形式:将适用于该零部件目录的机种名称、规格、送货地等,每变化一次就表示在标题栏里。

(b) 个数:表示每一台的单个零部件、总成零部件以及其构成零部件数量。

注释:个数栏里表示着"AR"时,根据需要,必须调整个数。

(10) 适用序号

该零部件,在FROM 栏里表示从几号开始能够适用、在UPTO 栏里表示到几号为止能够适用。

另外,适用机号上附有"@"标记的计划机号号码,有时与实际的适用机号,顺序不同。FROM 栏为空栏时,表示从目录封面的记载机号开始适用。

(11) 新零件编号

对上一次发行后有变更的零部件、或新品种的零部件,表示为"V"。

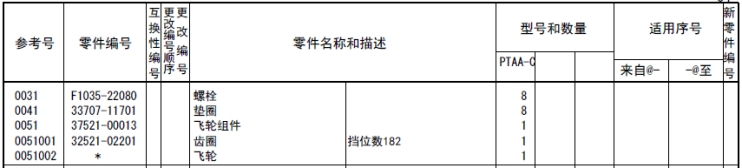

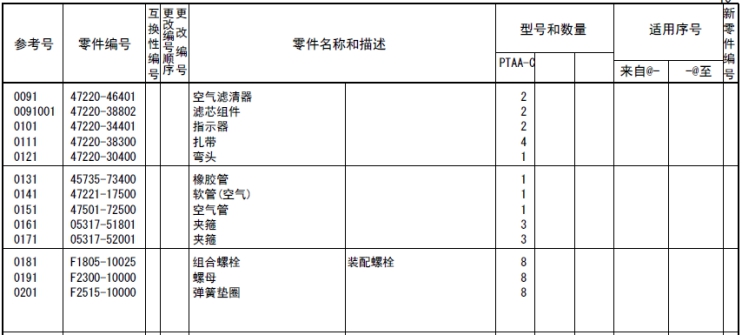

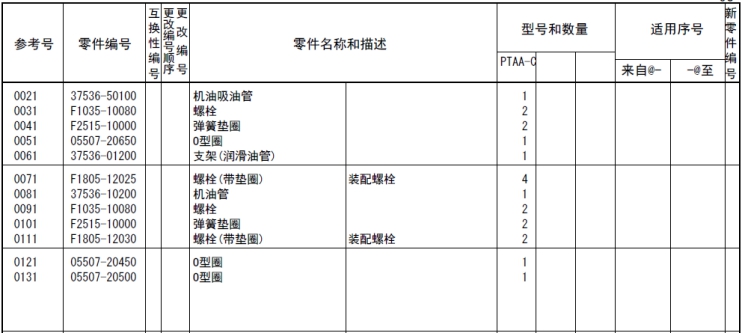

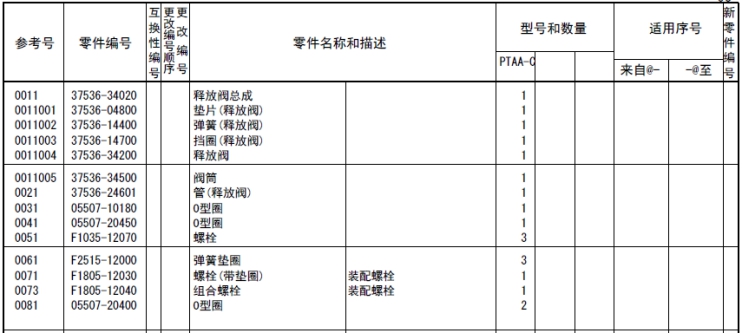

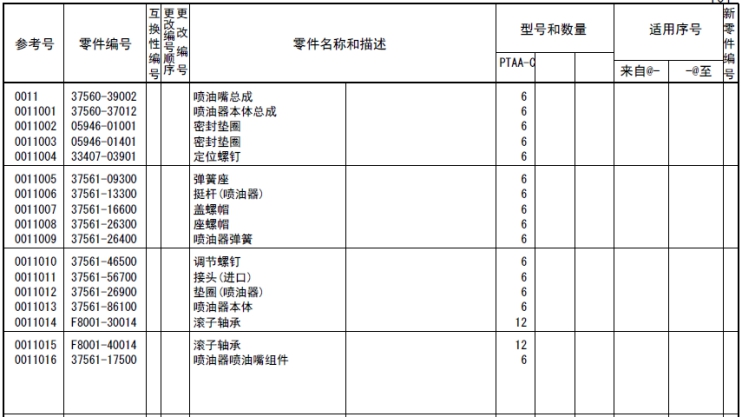

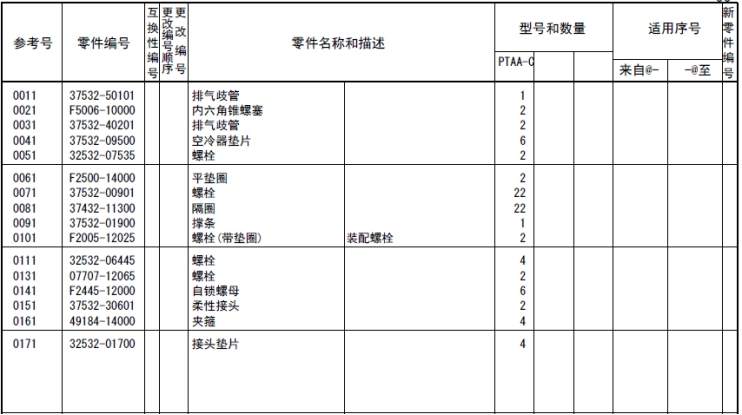

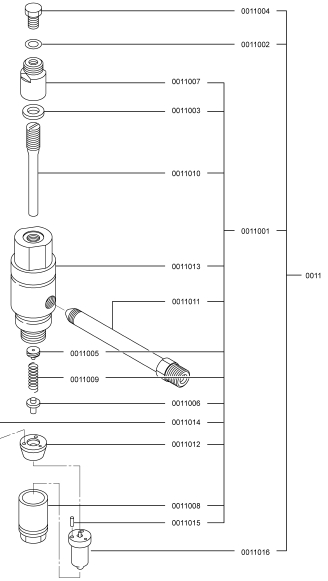

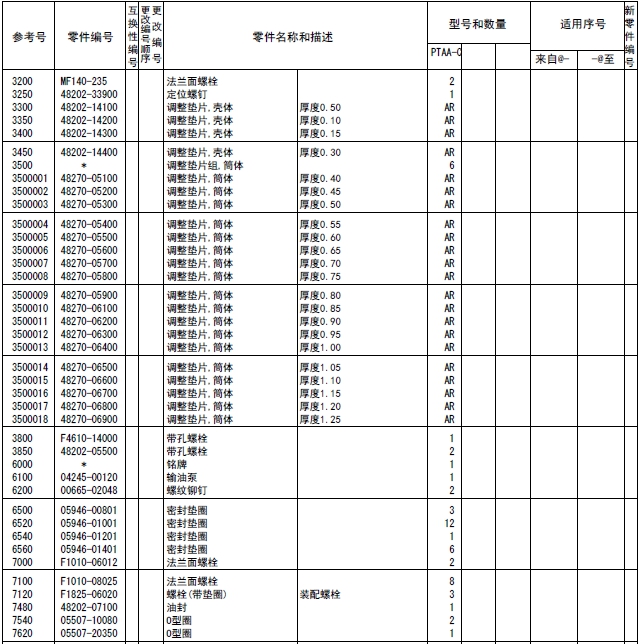

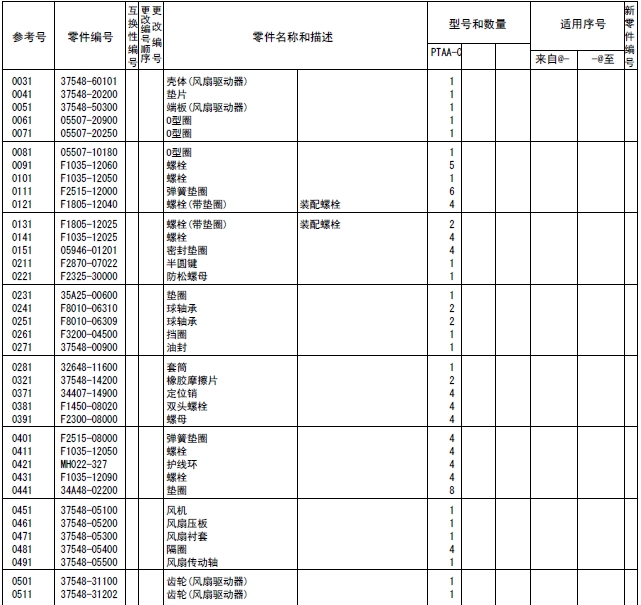

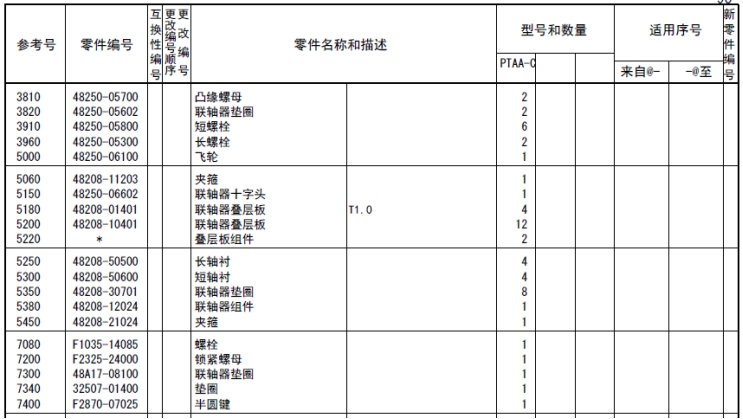

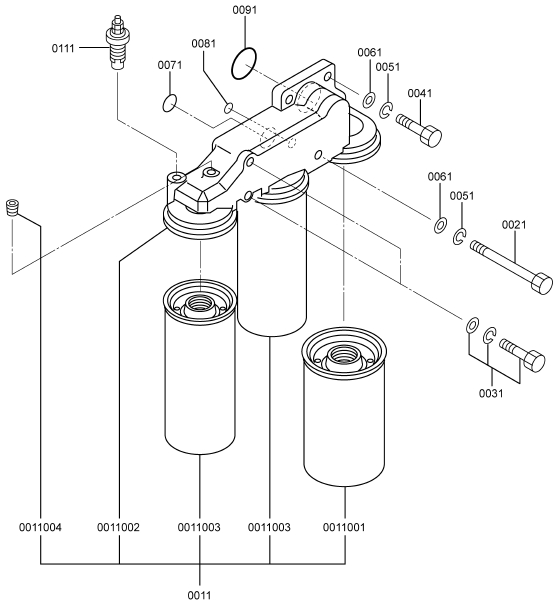

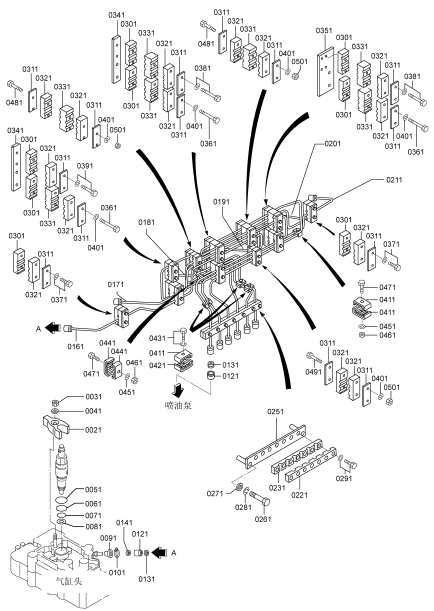

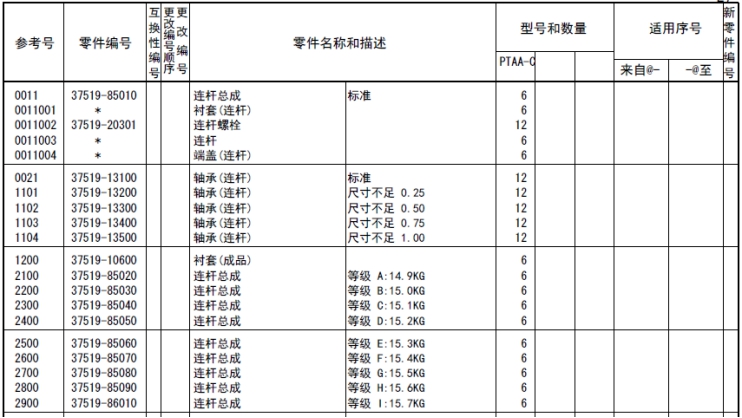

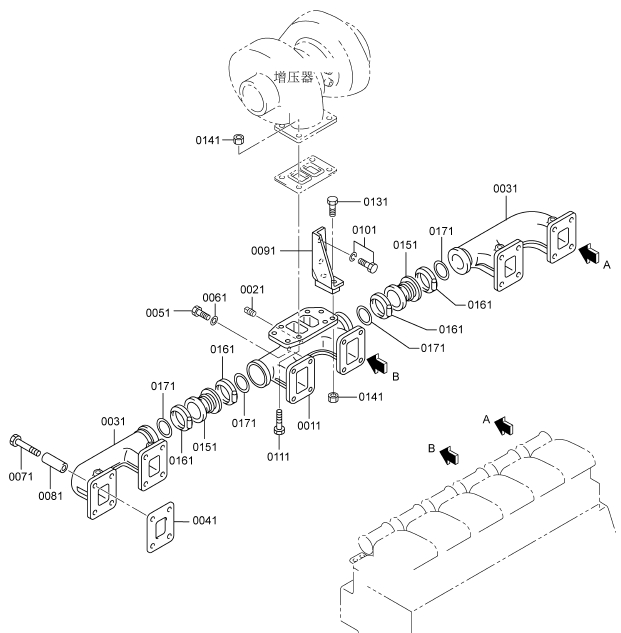

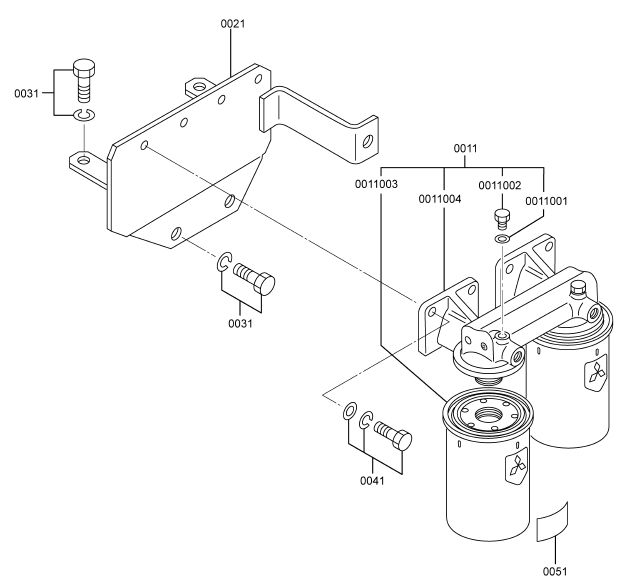

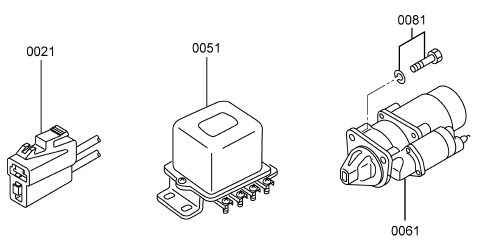

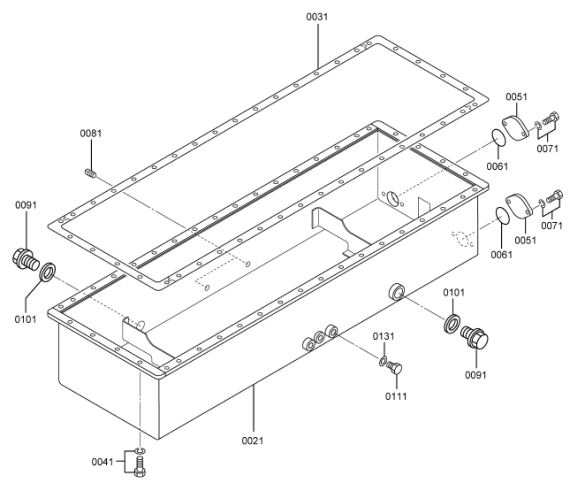

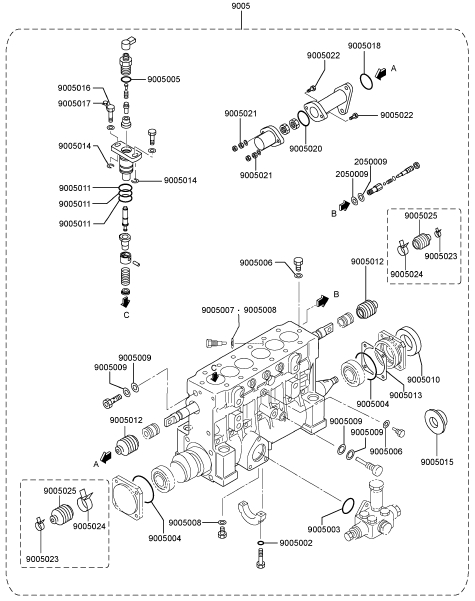

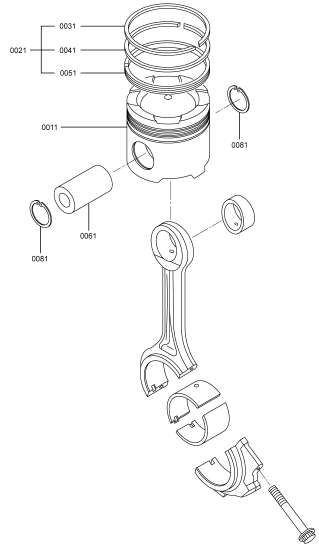

目录

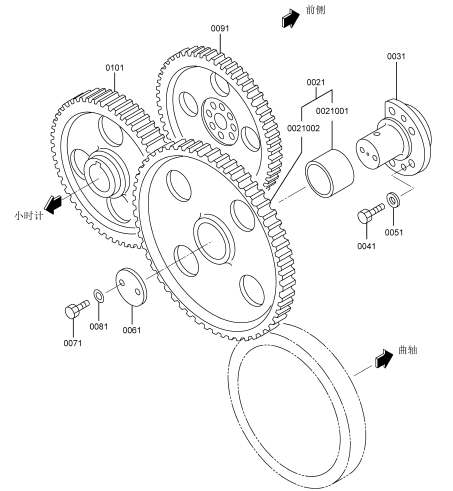

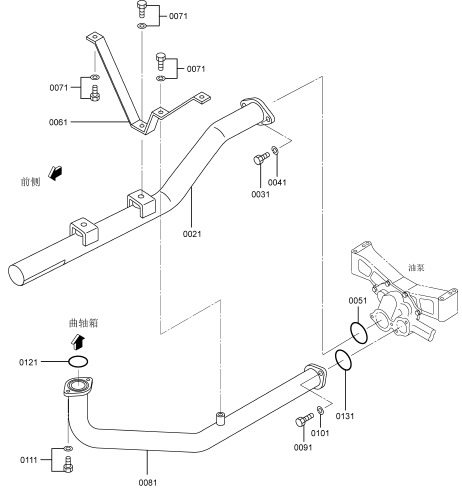

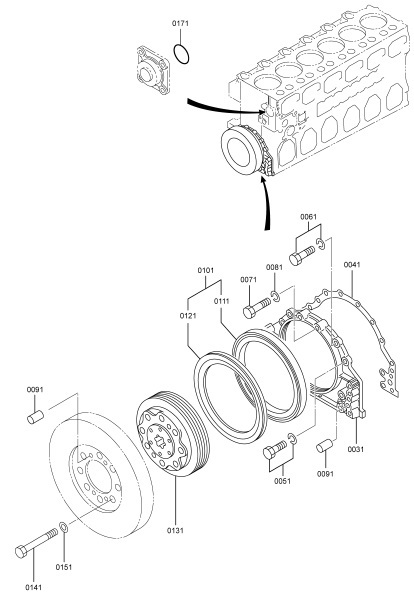

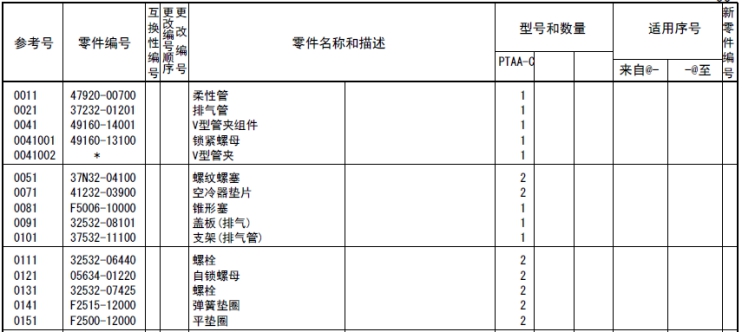

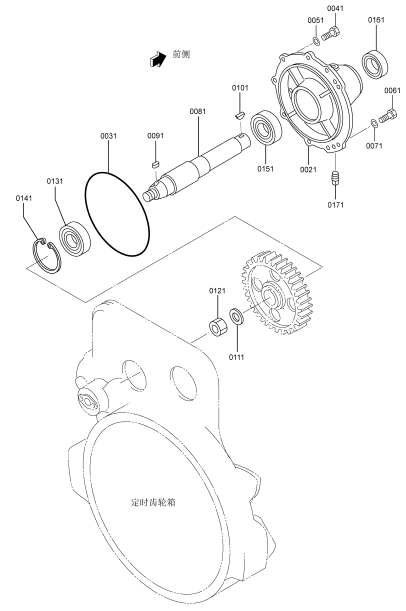

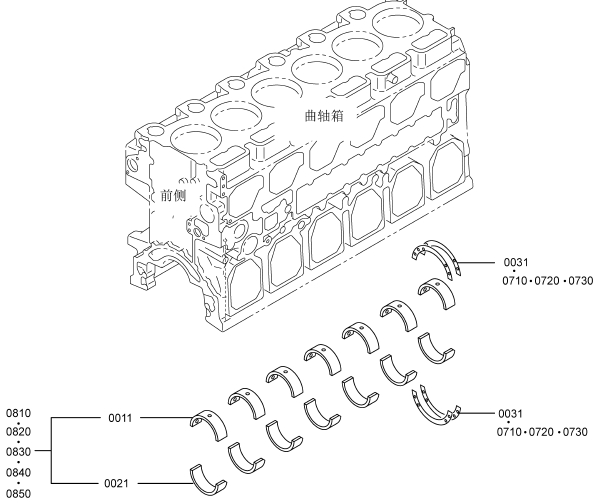

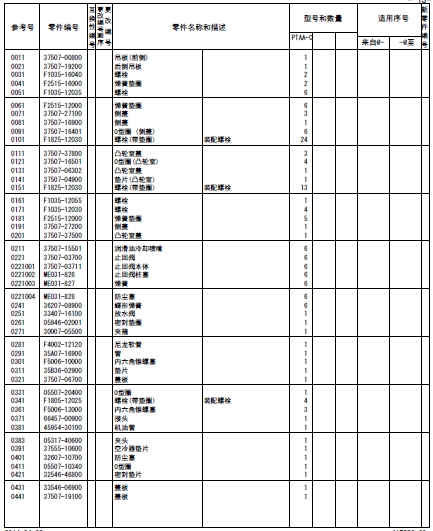

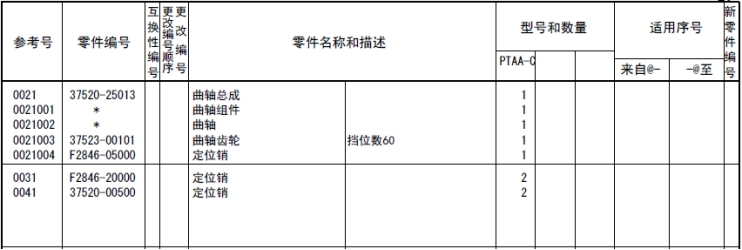

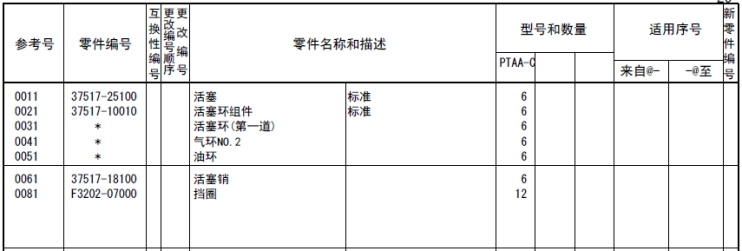

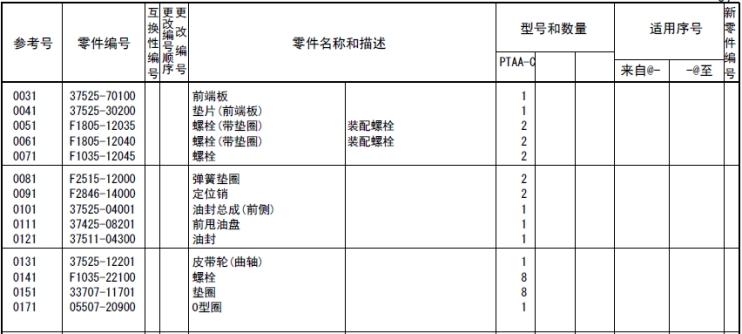

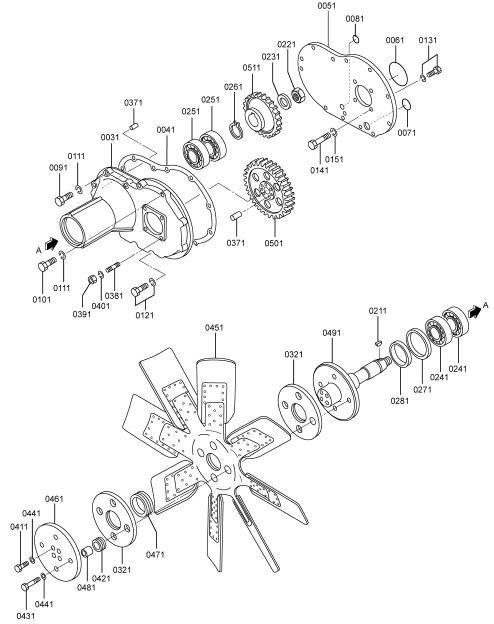

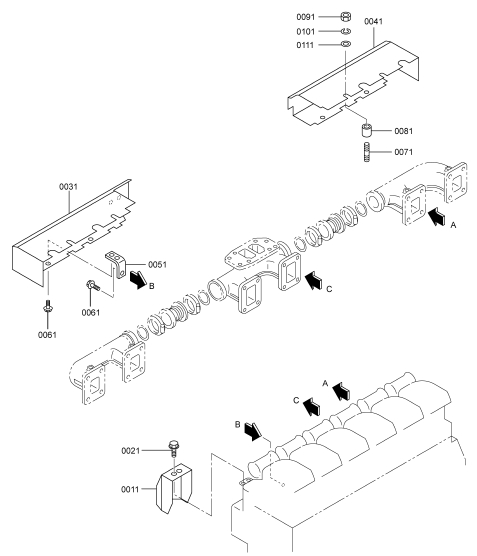

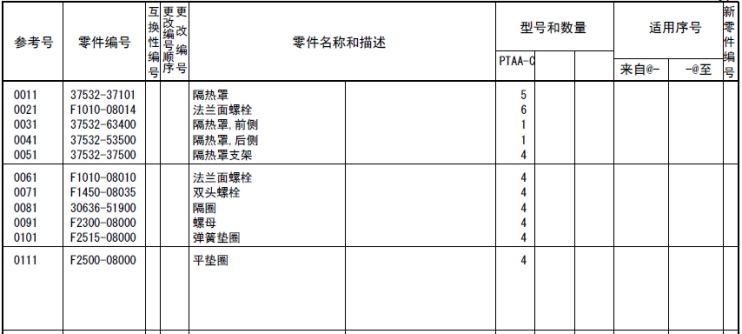

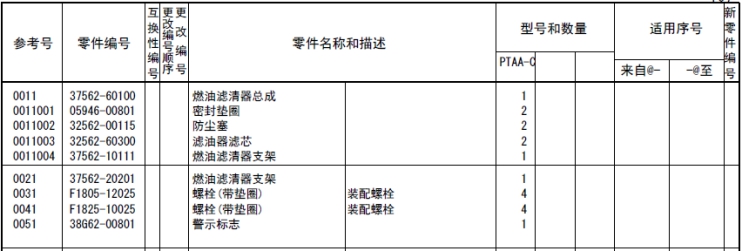

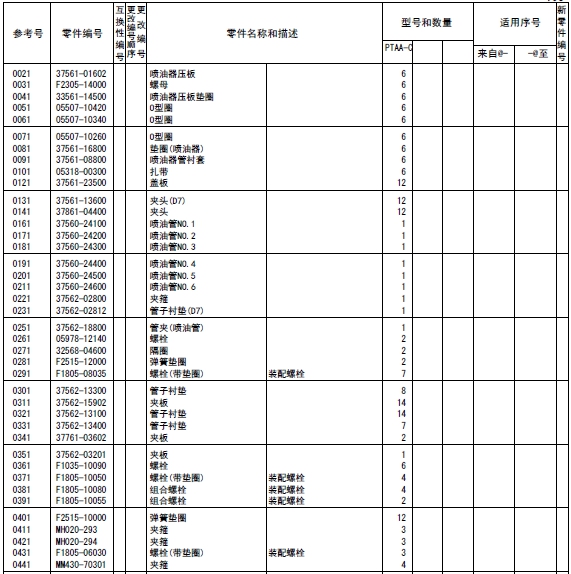

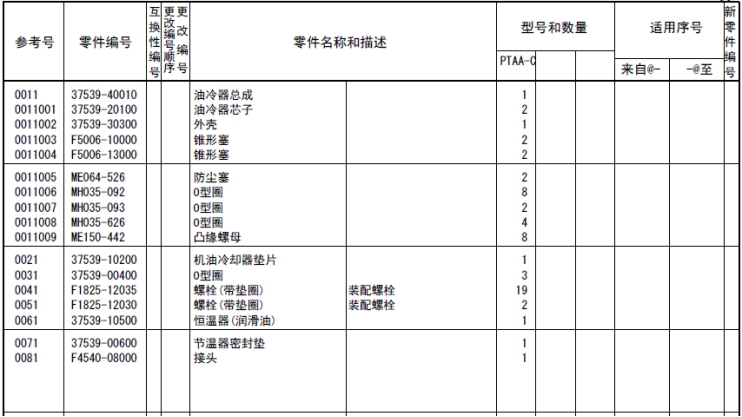

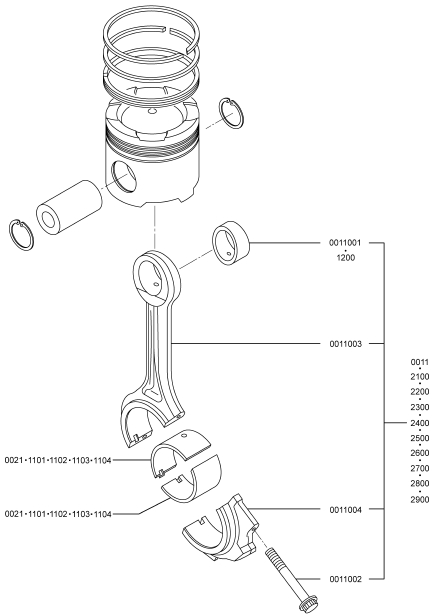

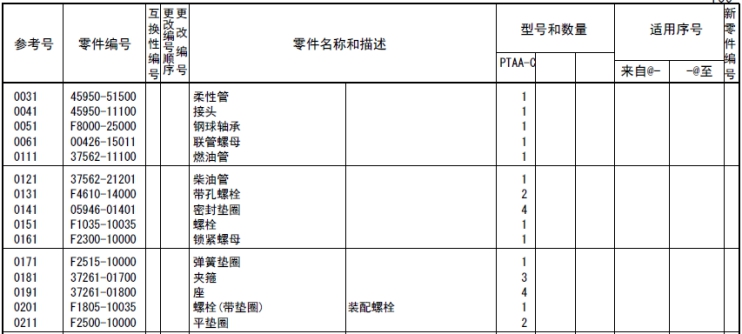

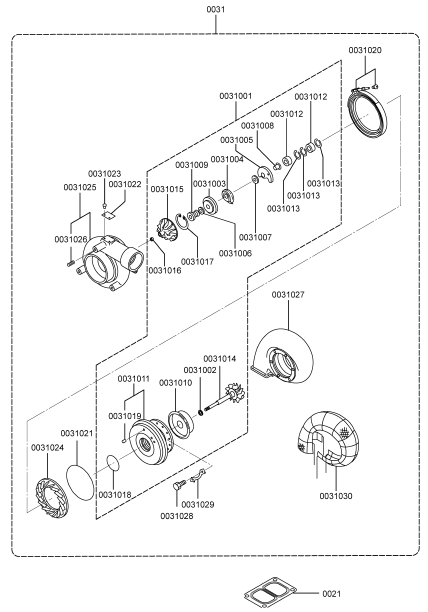

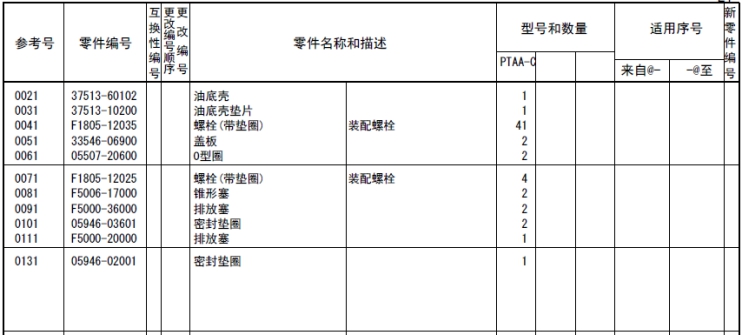

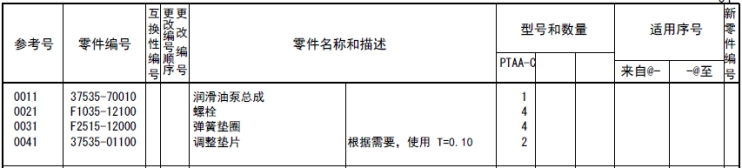

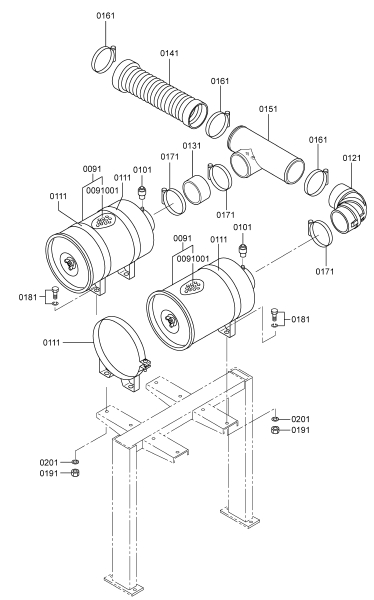

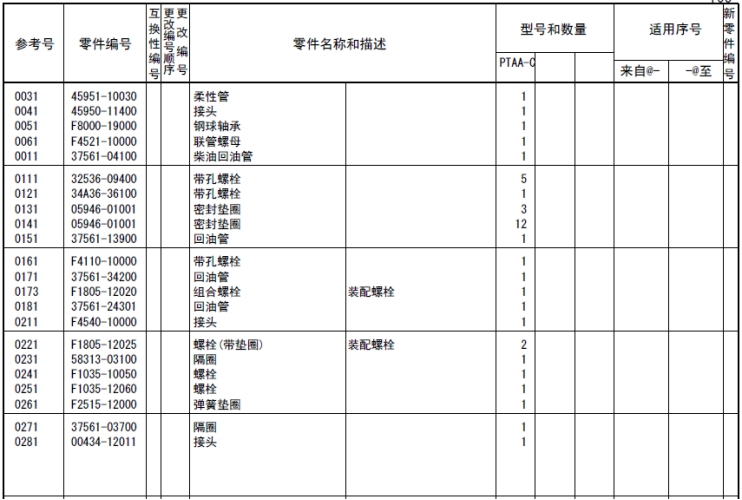

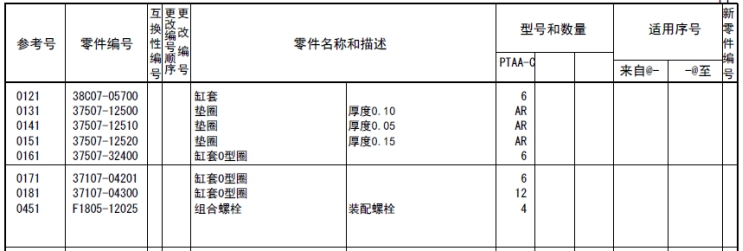

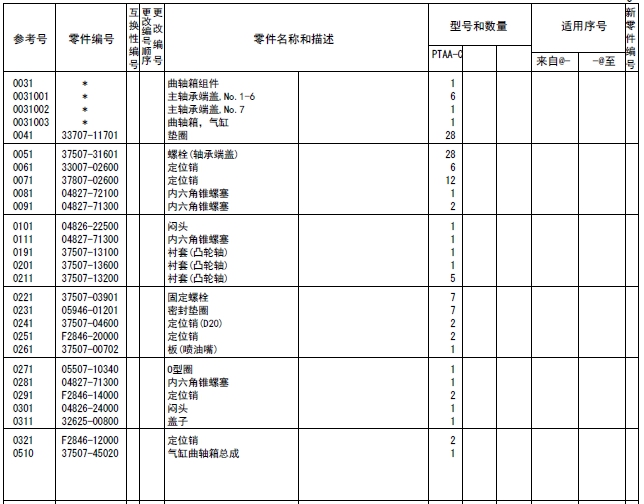

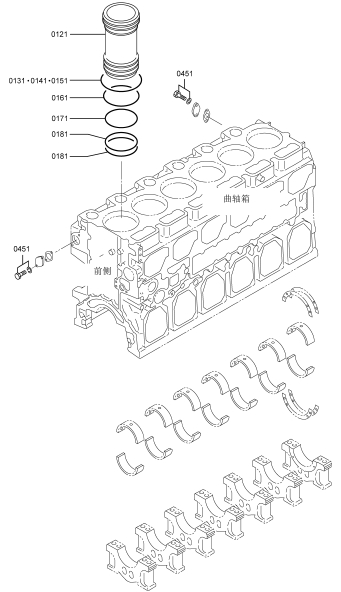

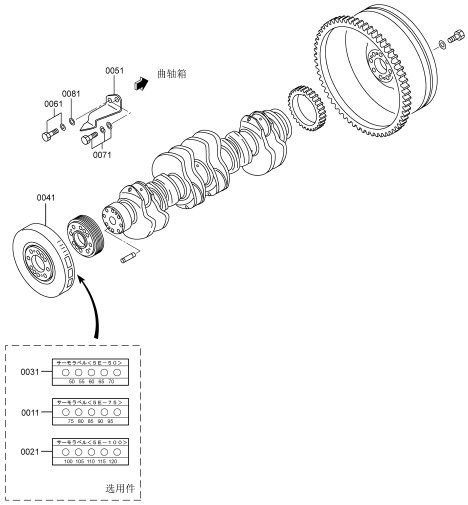

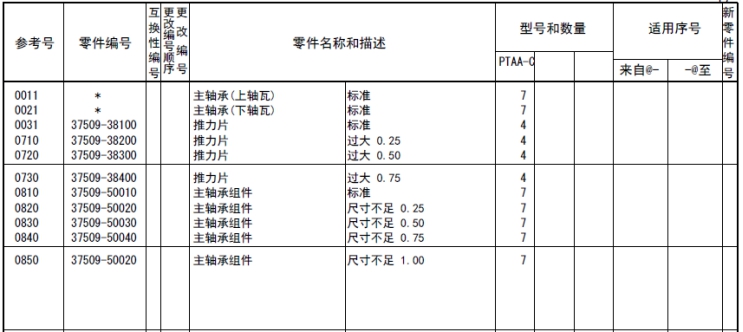

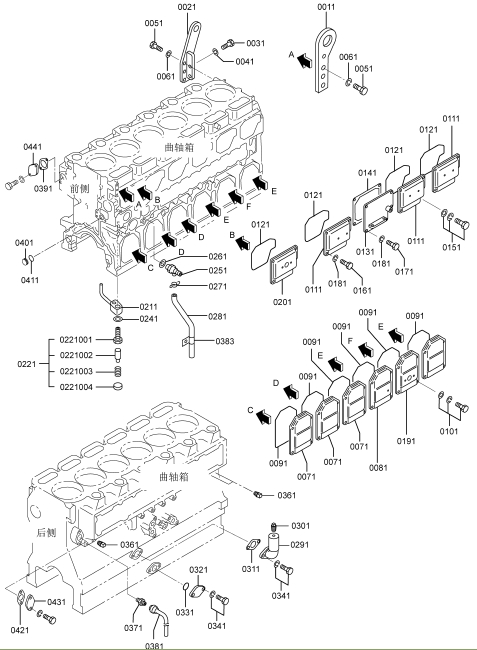

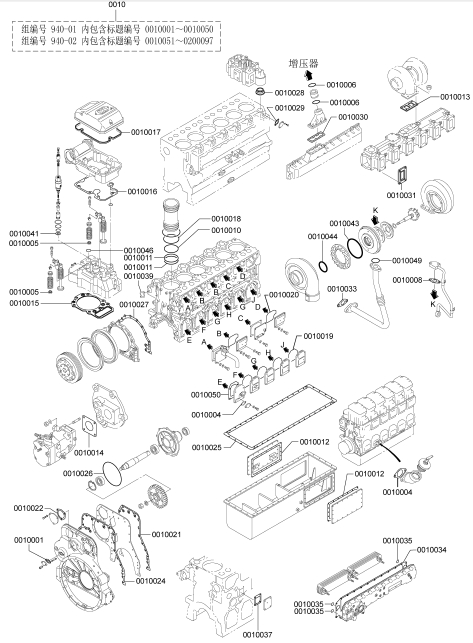

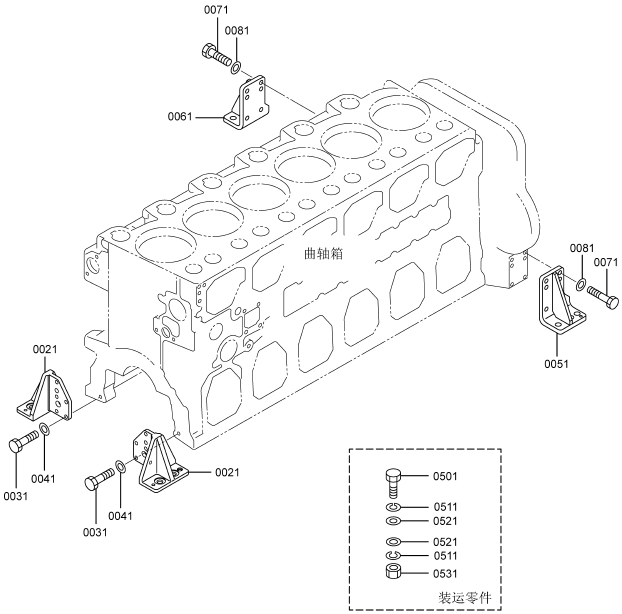

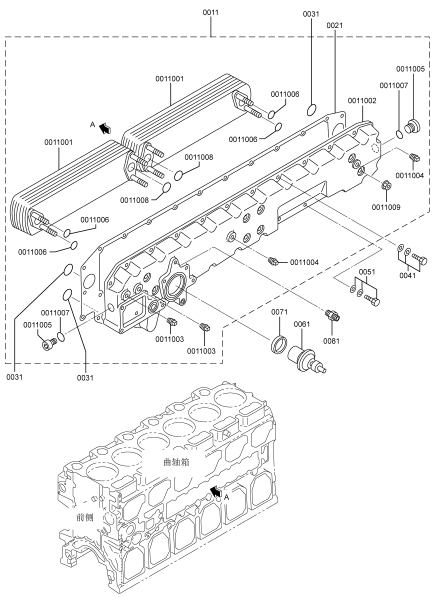

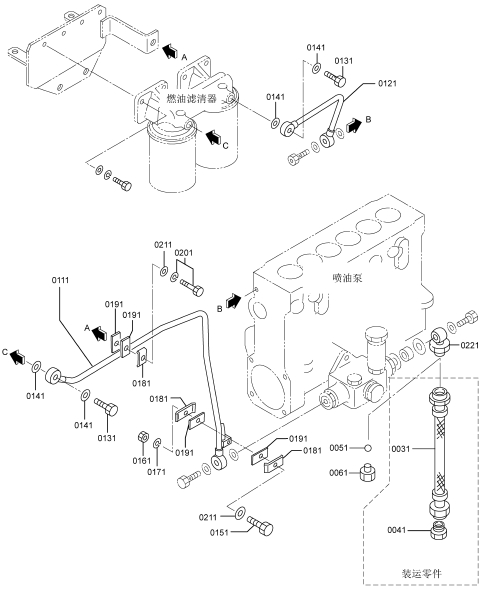

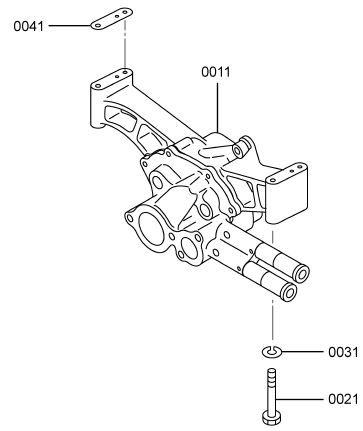

三菱(MITSUBISHI)S6R2-PTAA柴油发动机机体

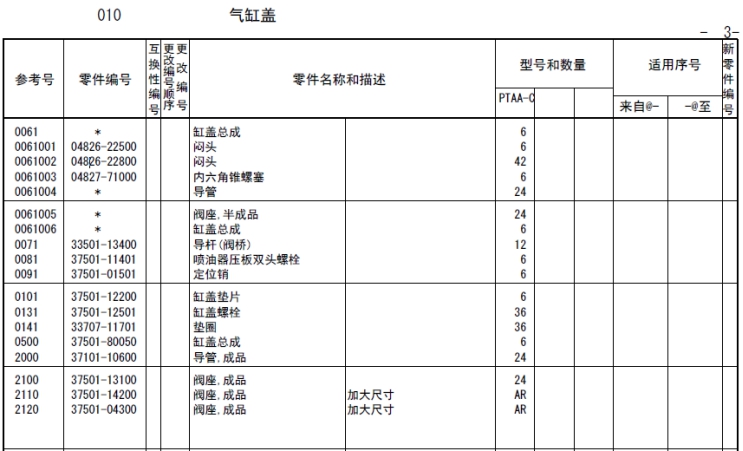

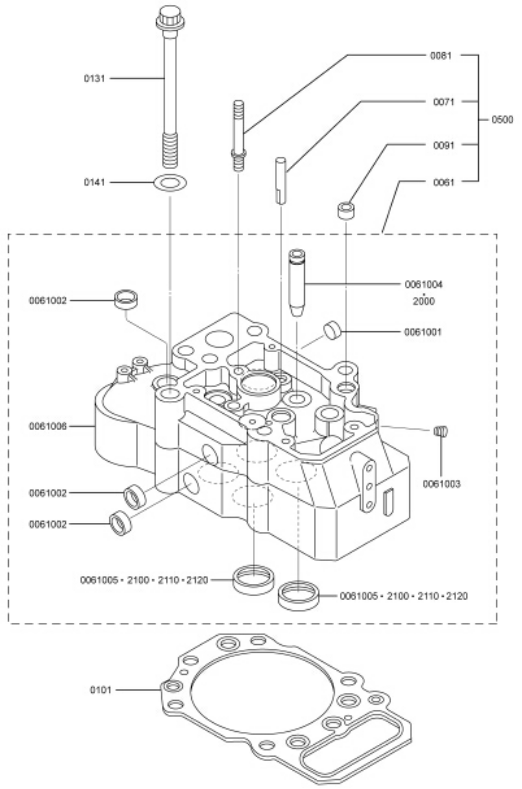

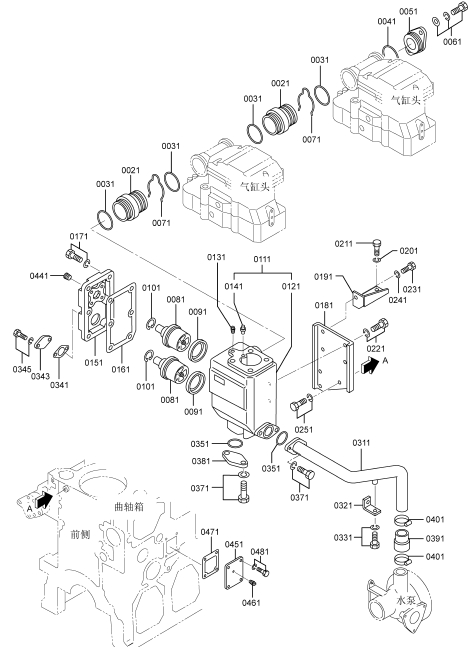

010 三菱(MITSUBISHI)S6R2-PTAA柴油发动机气缸盖

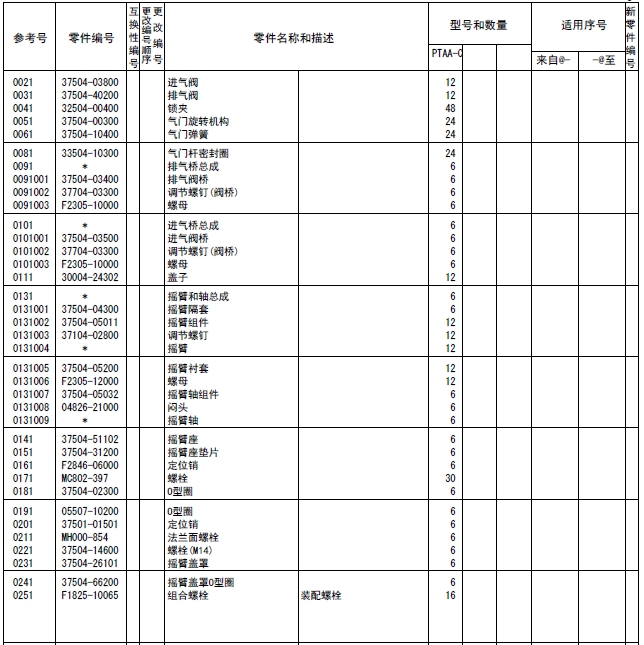

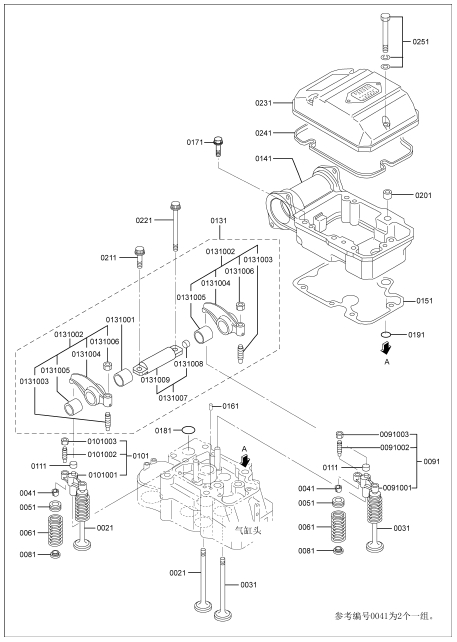

040 三菱(MITSUBISHI)S6R2-PTAA柴油发动机阀门装置

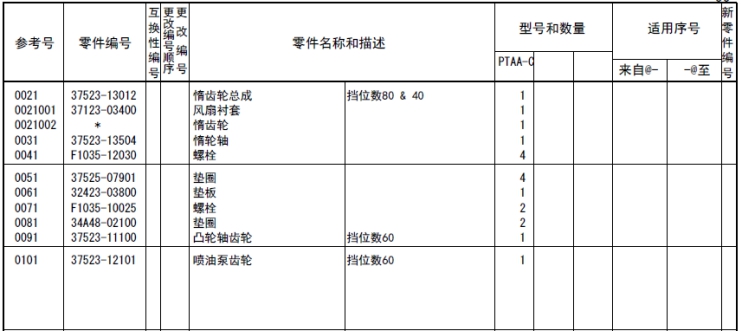

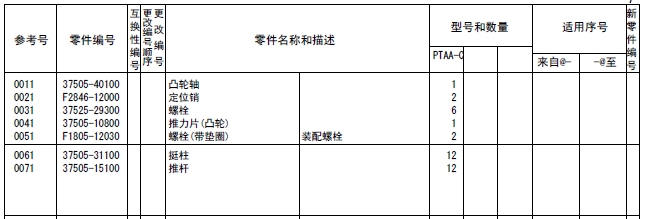

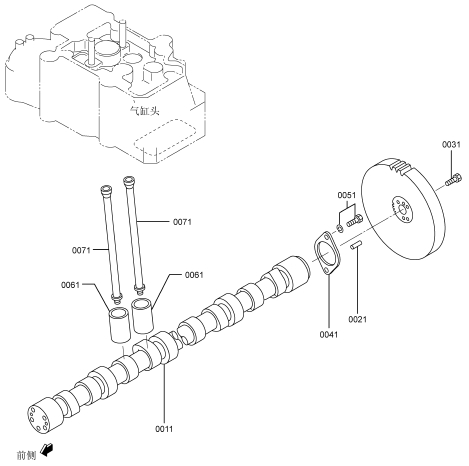

050 三菱(MITSUBISHI)S6R2-PTAA柴油发动机凸轮轴挺杆

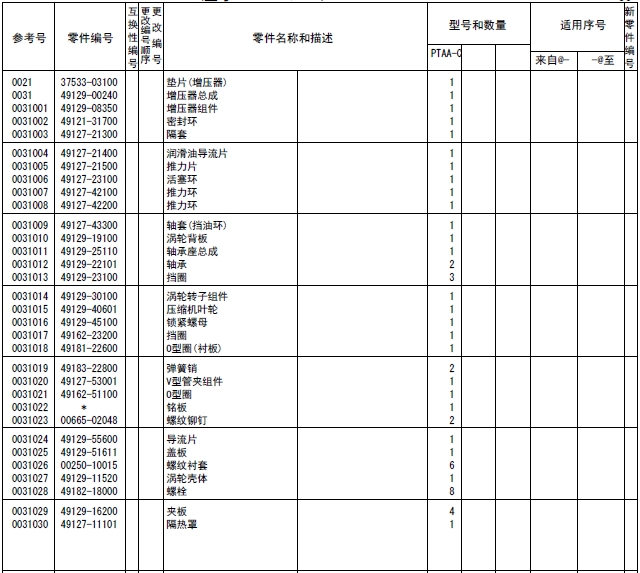

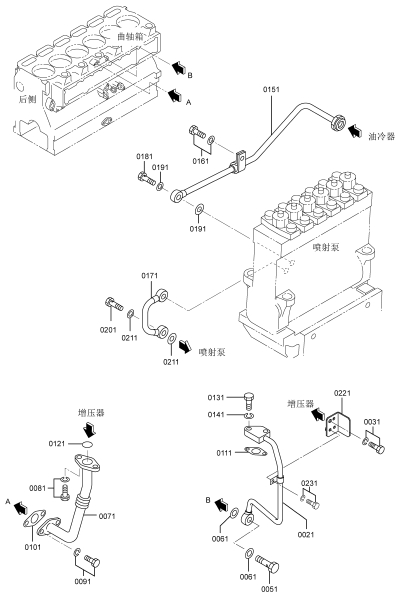

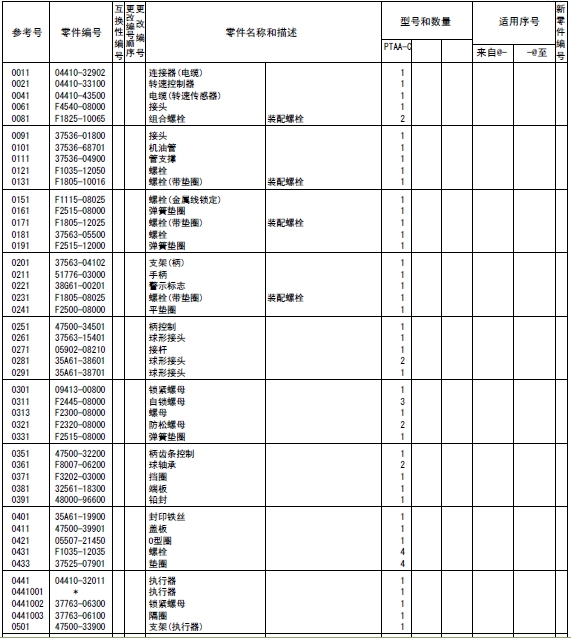

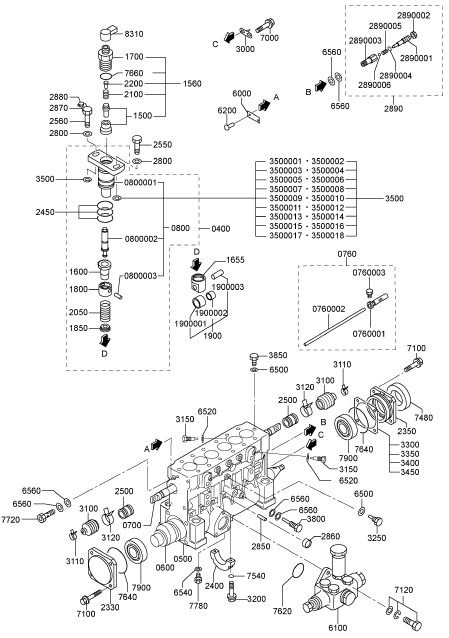

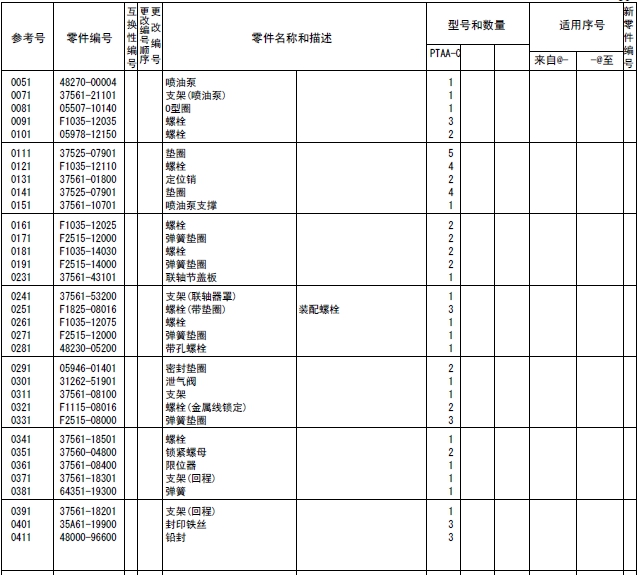

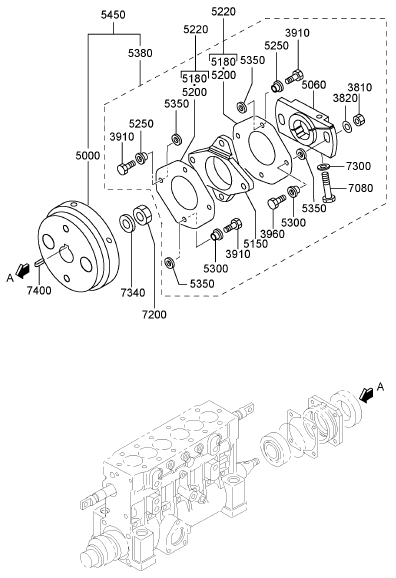

070-01
