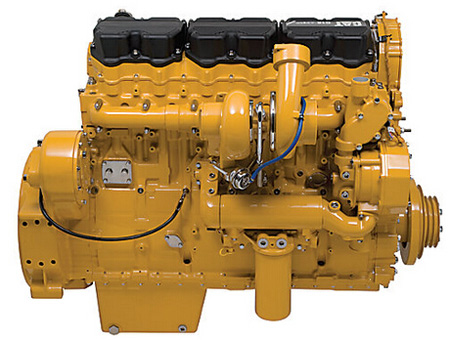

卡特彼勒修井用发动机C18 ACERT™ (DRY MANIFOLD)

详细描述

卡特彼勒油气解决方案

卡特彼勒修井用发动机C18 ACERT™ (DRY MANIFOLD)

概述

Cat C18 ACERT 发动机是石油领域的严苛应用场合的理想解决方案。 数十年的现场运行以及高强度的研发使 Cat C18 ACERT 发动机能够提供优异的性能、较低的运营成本和较少的排放。C18 ACERT 发动机支持的设备包括泵橇组、氮气设备、酸化处理设备、固井设备、搅拌机和液压电源设备。 全球的 Cat 代理商网络是 Cat 发动机的坚强后盾,可以随时为您的业务提供卡特彼勒修井用发动机卡特彼勒修井用高级数字发动机管理支持、维修、零件和保修。C18 ACERT 发动机在转速为 1800-2100 rpm 时的额定值为 429-522 bkW575-700 bhp),符合中国国 II 标准、 EPA Tier 3 等效排放标准、欧 IIIA 等效排放标准。 在转速为 1800-2100 rpm 时的额定值为 570-597 bkW765-800 bhp),符合 EPA Tier 2 等效排放标准。 提供低于 560 bkW751 bhp)的额定值,它们的灵活性符合 EPA 和欧盟标准,适用于全球其他管制和非管制地区。 提供高于 560 bkW751 bhp)的额定值,它们的灵活性符合 EPA 标准,适用于全球其他管制和非管制地区。

一般卡特彼勒修井用发动机卡特彼勒修井用高级数字发动机管理卡特彼勒修井用发动规格

最小额定值

429.0 bkW

最大额定值

596.0 bkW

调速器和保护

ADEM A3

进气方式

涡轮增压后冷式

排量

18.0 L

飞轮和飞轮壳体

SAE 编号 0 SAE 编号 1

飞轮齿数

136SAE 编号 0)、113SAE 编号 1)

旋转方向(从飞轮端看)

逆时针

冲程

183.0 mm

缸径

145.0 mm

排放

排放

EPA CARB 非公路移动 Tier 3、欧 IIIA 标准

尺寸

长度

1389.0 mm

宽度

919.0 mm

高度

1227.0 mm

重量

1273.0 kg

液体容量

卡特彼勒修井用发动冷却系统

50.0 L

卡特彼勒修井用发动优势与特性

卡特彼勒修井用发动机设计

- 久经考验的可靠性和耐用性- 坚固的柴油加强版设计延长了使用寿命,降低了拥有成本和运营成本- 宽泛的工作速度范围- 高功率密度轻型发动机,适用于对重量敏感的应用场合- PTO 驱动选件允许灵活地检修泵的辅助电源并满足其他需求

高级数字发动机管理

ADEM A3 卡特彼勒修井用发动控制系统提供集成式点火、调速、保护和控制装置,包括爆震感应可变点火正时系统。 ADEM A3的改进方面包括:用户界面、显示系统、停机控制装置和系统诊断程序。

选装附件

- 安装在发动机上的变速箱机油冷却器通过与发动机卡特彼勒修井用发动冷却系统集成简化了安装,使得整体发动机组件更加紧凑- 发动机制动器适用于移动应用场合的制动能力

定制组件

无论对于哪种石油应用场合,Caterpillar 都能够满足您对工厂定制组件的特定需求,大可让您高枕无忧。 Cat® 发动机、发电机、外壳、控制装置、散热器、变速箱您的项目所需的一切都能够定制和搭配,以便形成一个独一无二的解决方案。 定制组件可以在全球范围内获得支持,起动后将享有一年的保修。

变速箱

Caterpillar 拥有全系列发动机变速箱组件,这些组件可以与轴、液压装置和操作员界面完全集成。 Cat 变速箱能够实现在满载情况下持续运行、在任何速度下平稳换档、最长的正常运行时间、无与伦比的耐用性以及维修保养方便性。

卡特彼勒修井用发动全套附件

各种出厂安装的发动机附件缩短了包装时间

卡特彼勒修井用发动测试

每一台发动机都经过满载卡特彼勒修井用发动测试,以确保达到正确的发动机性能。

通过全球 CAT 代理商提供产品支持

- 2200 多家代理商经销店- 经过 Cat 工厂培训的代理商卡特彼勒修井用发动机卡特彼勒修井用高级数字发动机管理人员为您的石油发动机提供全方位服务- Cat 零件和人工保修- 预防性维护协议可用于故障出现前的维修- S•O•S SM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较

超过 80 年的发动机制造经验

由于拥有这些制造流程,因此 Caterpillar 能够生产高质量的可靠产品。- 铸铁发动机缸体、缸盖、缸套和飞轮外壳- 机器的重要部件- 组装整个发动机

卡特彼勒修井用发动优势与特性

卡特彼勒修井用发动标准/选装设备

C18 ACERT™ (DRY MANIFOLD) 标准设备

卡特彼勒修井用发动机

一个中置式涡轮增压器,入口 152.4 mm6"),软管接头

两个涡轮增压器,前部和后部入口 127.0 mm5"),软管接头



卡特彼勒修井用发动控制系统

电子调速、PTO 速度控制

可编程额定值

冷模式起动策略

自动海拔补偿

燃油温度功率补偿

可编程低怠速/高怠速和 TEL

电子诊断和故障记录

发动机监控和保护系统(转速、温度、压力)

J1939 广播(诊断、发动机状态和控制)



卡特彼勒修井用发动冷却系统

自动调温器和壳体垂直出口

水套水泵齿轮驱动型离心水泵

右侧前部水泵进水口

水管总成的所有塞子/接头均为 STOR



卡特彼勒修井用发动排气系统

排气歧管干式

单涡轮前涡轮排气,全环形接头,最大负载 10 kg,可直接连接至涡轮

双涡轮排气弯管,干式,203 mm8"



卡特彼勒修井用发动飞轮和飞轮外壳

请参阅必需选件



卡特彼勒修井用发动燃油系统

电子单体喷油器

燃油细滤清器,中置式(左侧 2 微米高性能)

输油泵,左侧前部

燃油注油泵,左侧中置式

燃油取样阀,安装在燃油滤清器底座上。



卡特彼勒修井用发动润滑系统

曲轴箱通气孔后阀室盖

机油冷却器右侧(两个)

机油滤清器右侧,左侧

油底壳前部油槽

机油油尺左侧前部

机油泵



卡特彼勒修井用发动机安装系统

前部支撑(仅限运输)



卡特彼勒修井用发动动力输出

曲轴皮带轮,203.2 mm8"),3 个凹槽 292.1 mm11.5"1 个凹槽,都为 15.9 mm.63")宽

液压泵传动装置,SAE A11 齿



常规

减振器

油漆 — Cat

吊耳

电子自动可变正时系统

电子安装套件 70 针连接器(接头、针脚、插孔)



必需选件

油门位置传感器

仅限单涡轮卡特彼勒修井用发动排气系统(前部或后部)

飞轮外壳或后部 PTO

粗滤清器/油水分离器

C18 ACERT™ (DRY MANIFOLD) 选装设备

空气压缩机

空气压缩机调速器

膨胀室



卡特彼勒修井用发动机

空气滤清器

空气管路



卡特彼勒修井用发动机充电系统

充电交流发电机

交流发电机安装件

交流发电机接线

断路器和安装件

交流发电机皮带护罩



卡特彼勒修井用发动冷却系统

散热器

带散热器组件的风扇传动装置

风扇高度说明

V 形皮带

后冷器管路,带 Caterpillar 安装的散热器

单涡轮配置后排气管

单涡轮配置后排气管

后冷器管路

排风风扇适配器

鼓风风扇适配器

鼓风风扇

排风扇

风扇皮带

冷却液液位传感器

干料冷却液调节剂



卡特彼勒修井用发动排气系统

涡轮排气管接头

伸缩接头

弯管、法兰、卡箍、管道

排气管适配器

歧管

消音器



卡特彼勒修井用发动燃油系统

燃油软管

燃油滤清器位置

燃油冷却器

油水分离器



卡特彼勒修井用发动机仪器

仪表和仪表板



卡特彼勒修井用发动润滑系统

油底壳

排放口和盖子

机油油位表

远程机油滤清器

机油滤清器

润滑油



卡特彼勒修井用发动机安装系统

结构钢底座

前部和后部发动机支架



卡特彼勒修井用发动动力输出

后部封闭式离合器

液压泵传动装置

液压齿轮泵

离合器支架

曲轴皮带轮



保护系统

空气关断装置



起动系统

空气起动马达

空气压力调节器

空气消音器

起动开关

电动起动马达 — 12V24V

蓄电池组 — 24V

蓄电池电缆和蓄电池架

起动辅助装置



变速箱配置总成

变速箱水管
