卡特彼勒陆上机械式钻井3516发动机

卡特彼勒油气解决方案

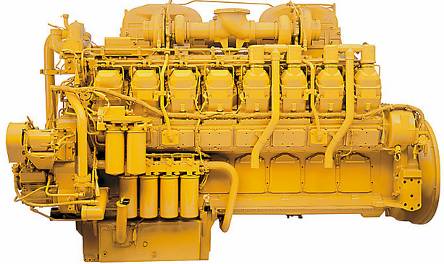

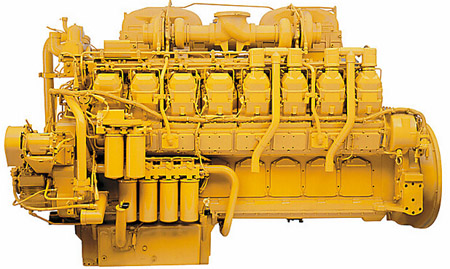

卡特彼勒陆上机械式钻井3516发动机

概述

Cat 3516 发动机为钻探行业设立了标准。 多年来，3500 平台以其在石油领域中的出色性能、耐用性以及可靠性，一直受到钻探用户的青睐。适宜采用 3512 发动机的应用是陆地钻机的机械传动应用。Cat 代理商全球网络是 Cat 发动机的坚强后盾，可以随时为您的业务提供技术支持、维修、零件和保修。3516 发动机在转速为 1200 rpm 时的额定值为 1230 bkW（1649 bhp）。 未经过排放认证，适用于非管制地区。

发动机技术规格

最小额定值	1230.0 bkW
最大额定值	1230.0 bkW
排放	未经认证
额定转速	1200.0 RPM
缸径	170.0 mm
冲程	190.0 mm
排量	69.0 L
进气方式	涡轮增压后冷式
调速器和保护	W3161
发动机干式净重	8659.0 kg
换油间隔	500
旋转方向（从飞轮端看）	逆时针
飞轮和飞轮壳体	SAE 编号 00
飞轮齿数	183

液体容量

最小卡特彼勒陆上机械式钻井发动机冷却系统（只限于发动机）

233.0 L

尺寸

长度	3251.0 mm
宽度	1701.0 mm
高度	2004.0 mm

优势与特性

产品设计

专为满足油气应用需求而开发- 久经考验的可靠性和耐用性- 坚固的柴油加强版设计延长了使用寿命，降低了拥有成本和运营成本- 市场领先的功率密度- 专为在高温环境和高海拔应用的石油领域条件下工作而设计- 较长的大修寿命，已在石油领域应用中得到验证- 核心发动机部件可在大修时修整和重复使用

易于安装

- 内外部底座安装配置简化了钻井集成- 广泛的附件启用配置灵活性- 内部底座三点发电机座可保持工厂校准效果- 单提升点简化了安装作业

发动机控制和保护

- Woodward 3161 调速器- 仪表板上配有紧急停机按钮- 提供空气关断和防爆安全阀- 提供额外的警报、输入和输出

定制组件

对于任何石油应用，信赖 Caterpillar 使用定制工厂发电机组和机械套件满足您的项目需求。 通过与我们的当地代理商协作，可以对 Cat 发动机、发电机、控制装置、散热器和变速箱进行定制和搭配，以便形成一个独一无二的解决方案。 定制组件可以在全球范围内获得支持，起动后将享有一年的保修。

测试

- 每个 Cat 发电机组都已经过满载测试，用于确保正确的发动机性能。- 将发电机组作为一个组件进行装配、测试和验证，以确保性能、可靠性和耐用性。

通过全球 CAT 代理商网络提供产品支持

- 2200 多家代理商经销店- 经过 Cat 工厂培训的代理商技术人员为您的 Cat 石油产品提供全方位服务- 全球范围内的零件供应、维修和保修- 预防性维护协议可用于故障出现前的维修- S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较，以确定：• 内部发动机部件的状态• 是否存在多余的液体•是否存在燃烧副产品• 现场的特定换油周期

超过 80 年的发动机制造经验

拥有这些制造流程能够促使Caterpillar 生产优质可靠的产品。

优势与特性

标准/选装设备

3516 标准设备

卡特彼勒陆上机械式钻井发动机进气系统

耐腐蚀后冷器芯

标准负荷空气滤清器

保养指示器

卡特彼勒陆上机械式钻井发动机控制系统

调速器，Woodward 3161 — 右侧

气动控制

正锁定调速器控制

卡特彼勒陆上机械式钻井发动机冷却系统

自动调温器和壳体（双出口）

齿轮驱动型水套水泵

卡特彼勒陆上机械式钻井发动机排气系统

干式排气歧管

排气伸缩接头、适配器和法兰

飞轮和外壳

SAE 编号 00 飞轮

SAE 编号 00 飞轮外壳

SAE 标准旋转装置

卡特彼勒陆上机械式钻井发动机燃油系统

燃油滤清器

输油泵

燃油软管

燃油注油泵

卡特彼勒陆上机械式钻井发动机仪器

模拟仪表：

卡特彼勒陆上机械式钻井发动机润滑系统

曲轴箱通气孔

机油冷却器

机油滤清器

较浅的油底壳

排油延伸，2 个 NPT 内螺纹接头

卡特彼勒陆上机械式钻井发动机安装系统

导轨，安装，落地式

动力输出

辅助传动装置

前壳体，两侧

卡特彼勒陆上机械式钻井发动机保护系统

左侧手动关闭控制

接线盒

安全停机保护，通电停机

卡特彼勒陆上机械式钻井发动机起动系统

空气起动马达

空气消音器

常规

喷漆 – Cat Yellow

减振器和护罩

吊耳

3516 选装设备

卡特彼勒陆上机械式钻井发动机进气系统

重负荷空气滤清器

远程进气口适配器

卡特彼勒陆上机械式钻井发动机控制系统

负载共享调速器，2301A

负载共享模块

调速器转换为 0-200 mA 直接机架控制

局部油门控制装置

油门位置传感器

卡特彼勒陆上机械式钻井发动机冷却系统

高亮黑色折叠芯件散热器和传统芯件散热器

皮带护罩

鼓风风扇

风扇传动装置和风扇皮带轮

散热器盖

水位开关仪表

空气分离器

冷却液液位传感器

接头

欧盟认证

卡特彼勒陆上机械式钻井发动机排气系统

排气弯管

排气管消音器

卡特彼勒陆上机械式钻井发动机燃油系统

燃油粗滤器

发电机和附件

低电压扩展盒

潜在和电流变压器

空气滤清器

电缆接入盒

轴承 RTD

卡特彼勒陆上机械式钻井发动机仪器

客户管理设备

仪表和仪表板

开关和接触器

卡特彼勒陆上机械式钻井发动机润滑系统

曲轴箱烟雾处理装置

油底壳附件

动力输出

曲轴皮带轮

前短轴

充电交流发电机

空气压缩机

卡特彼勒陆上机械式钻井发动机保护系统

防爆安全阀（3）

关断装置

开关和接触器

卡特彼勒陆上机械式钻井发动机起动系统

手动空气起动装置

空气压力调节器

常规

飞轮护罩
