卡特彼勒气体压缩G3616发动机

详细描述

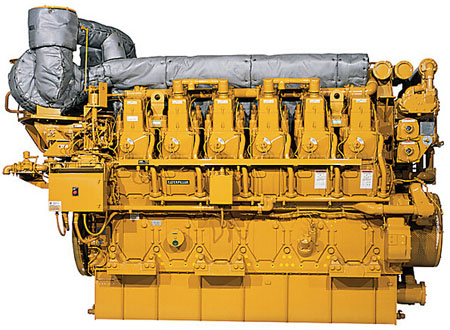

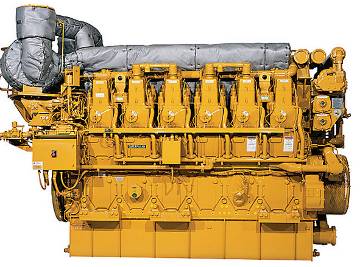

卡特彼勒气体压缩G3616发动机

概述

G3600 发动机提供一系列适用于您的天然气压缩应用的动力选件。 G3600 发动机具有业内最长的正常运行时间以及较长的大修间隔运行时间。 在车队中使用 G3600 发动机的操作员可享有几乎为零的意外停机时间、适用于其应用的正确动力、最低的运营成本以及排放合规性。适宜采用 G3600 发动机的应用包括:集中收集站、气体处理、变速箱和存储应用。 Cat G3616 天然气发动机在转速为 1000 rpm 时的额定值为 3531-3762 bkW4735-5045 bhp)。 符合 NSPS 现场标准。

发动机技术规格

最小额定值

3531.0 bkW

最大额定值

3762.0 bkW

排放

符合 NSPS 现场标准

排量

339.18 L

压缩比

9.2:1

进气方式

涡轮增压后冷式

旋转方向(从飞轮端看)

逆时针

飞轮齿数

255

重量(干式)

29891.0 kg

换油间隔

5000 小时

点火、保护

ADEM™ A3

冲程

300.0 mm

缸径

300.0 mm

液体容量

卡特彼勒气体压缩发动机冷却系统

973.0 L

润滑油系统(加注)

1329.0 L

优势与特性

发动机设计

- 久经考验的可靠性和耐用性- 可燃烧多种气体燃料- 坚固的柴油加强版设计延长了使用寿命,降低了拥有成本和运营成本- 宽泛的工作速度范围

排放

符合 EPA 火花点火稳态 NSPS 排放标准(2010/11,使用氧化催化剂时)

稀薄燃烧发动机技术

稀薄燃烧发动机使用大量过剩空气运行。 过剩空气在燃烧期间吸收热量,降低燃烧温度和压力,从而极大地减少氧化氮水平。 稀薄燃烧设计还提供更长的部件使用寿命和优异的燃油油耗

操作简单

- 高强度油底壳和导轨可实现出色的安装和稳定性- 通过缸体上的侧盖可以检查内部部件

高级数字发动机管理

ADEM A3 发动机管理系统将速度控制、空燃比控制和点火/爆震控制整合到一个完整的发动机管理系统中。 ADEM A3 的改进方面包括:用户界面、显示系统、停机控制装置和系统诊断程序。

全套附件

各种出厂安装的发动机附件缩短了包装时间。

测试

每一台发动机都经过满载测试,以确保达到正确的发动机性能

天然气发动机额定值保护

GERP 是一项基于 PC 的计划,旨在为用于天然气压缩行业的 Cat® 天然气发动机提供现场性能。 GERP 为您的现场海拔、环境温度、燃油、发动机冷却液热损耗、性能数据、安装图纸、技术规格表和泵特性曲线提供发动机数据。

通过全球 CAT 代理商提供产品支持

2200 多家代理商经销店经过 Cat 工厂培训的代理商技术人员为您的石油发动机提供全方位服务Cat 零件和人工保修预防性维护协议可用于故障出现前的维修S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较,以确定:- 内部发动机部件的状况- 是否存在多余的液体- 是否存在燃烧副产品- 现场的特定换油周期

超过 80 年的发动机制造经验

超过 60 年的天然气发动机生产经验拥有这些制造流程能够促使 Caterpillar 生产优质可靠的产品- 铸造的发动机缸体、缸盖、缸套和飞轮外壳- 机器的关键部件- 组装整个发动机

优势与特性

标准/选装设备

G3616 标准设备

卡特彼勒气体压缩发动机进气系统

空气滤清器标准负荷

进气口适配器



卡特彼勒气体压缩发动机控制系统

A3 卡特彼勒气体压缩发动机控制系统提供整合空燃比控制和单独气缸点火正时控制的电子调速功能



卡特彼勒气体压缩发动机冷却系统

水套水泵

水套水自动调温器和壳体

后冷器泵

后冷器水自动调温器和壳体

单级后冷器



卡特彼勒气体压缩发动机排气系统

干式包覆排气歧管

垂直出口适配器



卡特彼勒气体压缩发动机飞轮和飞轮外壳

SAE 标准旋转装置



卡特彼勒气体压缩发动机燃油系统

燃气进入阀电子控制供油压力



卡特彼勒气体压缩发动机点火系统

A3 卡特彼勒气体压缩发动机控制系统感应单独气缸爆震并控制单独气缸正时



卡特彼勒气体压缩发动机仪器

LCD 显示面板监控发动机参数并显示诊断代码



卡特彼勒气体压缩发动机润滑系统

曲轴箱呼吸器安装在顶部

机油冷却器

机油滤清器

油底壳排放阀



安装系统

发动机安装底脚(共 6 个)



卡特彼勒气体压缩发动机保护系统

带清洁循环的电子切断系统

曲轴箱防爆安全阀

断气阀



卡特彼勒气体压缩发动机起动系统

空气卡特彼勒气体压缩发动机起动系统



常规

油漆 — Cat

减振器

G3616 选装设备

卡特彼勒气体压缩发动机进气系统

带预滤器的重负荷空气滤清器

带防雨装置的重负荷空气滤清器



充电系统

卡特彼勒气体压缩发动机充电交流发电机



卡特彼勒气体压缩发动机控制系统

定制卡特彼勒气体压缩发动机控制系统软件适用于非标准额定值,使用闪存可以现场编程



卡特彼勒气体压缩发动机冷却系统

膨胀油箱

伸缩接头

水套水加热器



卡特彼勒气体压缩发动机排气系统

伸缩波纹管适配器

排气管扩张器

焊接法兰



卡特彼勒气体压缩发动机燃油系统

燃油滤清器

燃气压力调节器

伸缩接头

低能量卡特彼勒气体压缩发动机燃油系统

腐蚀性气体卡特彼勒气体压缩发动机燃油系统



卡特彼勒气体压缩发动机点火系统

CSA 认证



卡特彼勒气体压缩发动机仪器

远程数据监控和速度控制

可兼容 Cat 电子技师(ET)和数据视图

通信设备 — PL1000T/E

显示面板删除可选



卡特彼勒气体压缩发动机润滑系统

空气或电机驱动型预润滑

双机油滤清器

左侧或右侧维修

润滑油补充系统



安装系统

安装板(一套 6 个)



动力输出

前短轴



卡特彼勒气体压缩发动机起动系统

空气减压阀

天然气卡特彼勒气体压缩发动机起动系统



常规

发动机盘动装置

减振器护罩
