卡特彼勒G3304B气体压缩发动机

卡特彼勒G3304B气体压缩发动机供应商,卡特彼勒G3304B气体压缩发动机技术咨询服务,卡特彼勒G3304B气体压缩发动机零配件供应,卡特彼勒G3304B气体压缩发动机售后服务中心,卡特彼勒G3304B气体压缩发动机销售维修保养服务商,卡特彼勒G3304B气体压缩发动机详细的技术参数,
产品咨询

详细描述

卡特彼勒油气解决方案

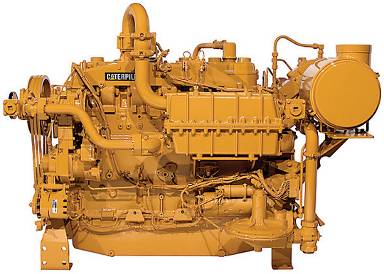

卡特彼勒G3304B气体压缩发动机

对于气举、气体收集、井口气体压缩、管道压缩、存储、收集和回注应用场合,Cat 发动机是可靠地进行气体压缩的上佳之选。 Caterpillar 提供了最宽的主要动力来源选项,额定功率介于 82 bkW95 bhp)到 6100 bkW8180 bhp)之间。 创新的电子控制装置为您提供了卓越的性能以及出色的燃油经济性、性能灵活性和可靠性,降低了拥有成本和运营成本。

卡特彼勒G3304B气体压缩发动机

概述

该发动机坚固耐用,以业界标准 G3300 平台为基础,并采用可为您的操作提升性能、增加正常运行时间并降低运营成本的技术。 G3304B 发动机可适用于最严苛的连续负荷型天然气压缩应用,意外停机时间几乎为零。适宜采用 G3304B 发动机的应用包括:气举、集气装置和井口天然气压缩。 Cat G3304B 天然气发动机。 在转速为 1800 rpm 时的额定值为 71 bkW95 bhp),经 Caterpillar 或客户进行空燃比控制和后处理之后,符合 NSPS 现场标准。

发动机技术规格

最小额定值

71.0 bkW

最大额定值

71.0 bkW

排放

NSPS 2010

排量

7.0 L

压缩比

10.5:1

进气方式

自然进气式

旋转方向(从飞轮端看)

逆时针

飞轮和飞轮壳体

SAE 编号 1

飞轮齿数

156

重量(干式)

1022.3 kg

换油间隔

750

点火、保护

ADEM™ A4

空气/燃料比控制

ADEM™ A4

冲程

152.0 mm

缸径

121.0 mm

液体容量

卡特彼勒气体压缩发动机冷却系统

16.0 L

润滑油系统(加注)

31.0 L

特性

发动机设计

- 坚固耐用,以业界标准 G3300 平台为基础- Caterpillar 提供的空燃比控制和三元催化剂专为此发动机而设计,以提供符合 NSPS 和不合格区域标准的出色排放控制- 提供 0.5 g 1 g 氧化氮设置- 集成式操作员界面面板、TWC AFRC 减少了实际操作发动机的时间- 操作员界面面板允许在没有笔记本电脑的情况下进行设置和维修- 可采用任何排放水平的各种燃油和速度运行- 带单个连接点的出厂安装的部件,易于包装

高级数字发动机管理

ADEM A4 系统是下一代发动机管理系统的代表,它能够减少机械部件的数量并易于进行故障排除。 特点包括:空燃比控制(AFRC电子点火电子调速/速度控制起动/停止逻辑发动机保护和监控

全套附件

各种出厂安装的发动机附件缩短了包装时间

天然气发动机额定值保护(GERP

GERP 是一项基于 PC 的计划,旨在为用于天然气压缩行业的 Cat® 天然气发动机提供现场性能。 GERP 为您的现场海拔、环境温度、燃油、发动机冷却液热损耗、性能数据、安装图纸、技术规格表和泵特性曲线提供发动机数据。

通过全球 CAT 代理商提供产品支持

2200 多家代理商经销店经过 Cat 工厂培训的代理商技术人员为您的石油发动机提供全方位服务Caterpillar 零件和人工保修。 预防性维护协议可用于故障出现前的维修S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较,以确定- 内部发动机部件的状况- 是否存在多余的液体- 是否存在燃烧副产品- 现场的特定换油周期

超过 80 年的发动机制造经验

超过 60 年的天然气发动机生产经验拥有这些制造流程能够促使 Caterpillar 生产优质可靠的产品- 铸造的发动机缸体、缸盖、缸套和飞轮外壳- 机器的关键部件- 组装整个发动机

标准/选装设备

G3304B 标准设备

卡特彼勒气体压缩发动机进气系统

间歇工作式空气滤清器干式

空气滤清器防雨盖(散装品)

保养指示器



卡特彼勒气体压缩发动机控制系统

ADEM A4



卡特彼勒气体压缩发动机冷却系统

自动调温器和壳体全开温度为 97°C207°F

水套水泵齿轮驱动型、离心、非自动充注



卡特彼勒气体压缩发动机排气系统

排气歧管水冷式

排气弯管干式,102 mm4"

三元催化剂 — 1.0 g 0.5 g氧化氮催化剂选件



卡特彼勒气体压缩发动机飞轮和飞轮外壳

飞轮,SAE 编号 1

飞轮外壳,SAE 编号 1

SAE 标准旋转装置



卡特彼勒气体压缩发动机燃油系统

空燃比控制

燃气压力调节器

需要 10.3-68.9 kPa1.5-10 psi)的天然气

天然气汽化器



卡特彼勒气体压缩发动机点火系统

ADEM A4 点火



卡特彼勒气体压缩发动机润滑系统

安装在顶部的曲轴箱通气孔

机油冷却器

机油滤清器

油底壳,整个油槽

机油加注口和油尺



卡特彼勒气体压缩发动机保护系统

下列参数包括警报和停机

G3304B 选装设备

卡特彼勒气体压缩发动机充电交流发电机

24V35A 交流发电机

24V35A CSA 交流发电机*



卡特彼勒气体压缩发动机冷却系统

散热器

水套水泵入口适配器



卡特彼勒气体压缩发动机排气系统

排气伸缩接头 — ANSI 法兰

排气弯管

催化剂线束

ANSI 法兰



卡特彼勒气体压缩发动机点火系统

CSA 认证的电子设备和点火装置*



卡特彼勒气体压缩发动机仪器

操作员界面面板

操作员界面面板外壳

15'25' 50' 互连线束



卡特彼勒气体压缩发动机起动系统

空气压力调节器

空气起动消音器

叶片式起动装置

电子起动装置

涡轮起动装置
