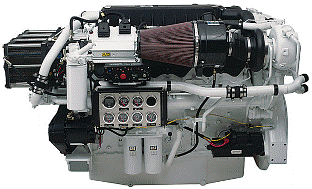

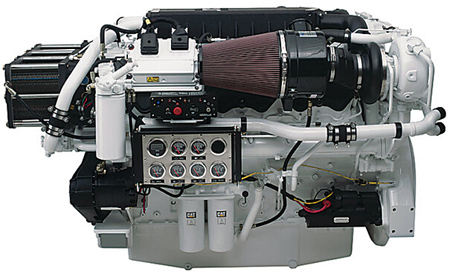

卡特彼勒游艇船用推进用C32柴油发动机

详细描述

卡特彼勒船舶动力系统

卡特彼勒游艇船用推进用C32柴油发动机

卡特彼勒游艇船用推进用柴油发动机 C32 ACERT Tier 2

卡特彼勒柴油发动机的规格

概述

坚固的新型 C32 ACERT 船用发动机采用 ACERT 技术,优化了耐用性、可靠性和燃油效率。 C32 ACERT 船用发动机配备最新的机械驱动电子控制单体喷射(MEUI)卡特彼勒燃油系统、先进的 A4 电子控制单元(ECU)以及优化的涡轮增压和后冷却技术。 这些特性使发动机实现了较低的排放水平、优异的燃油经济性和可靠的最大功率输出。 C32 ACERT 发动机符合现行的 EPA Tier 2 IMO 排放法规。 行业领先的 Caterpillar 卡特彼勒燃油系统提供更低的油耗,特别是在部分负载的情况下,同时还减少了烟雾和排放。

额定转速

间歇额定值 - 最大功率

1600.0 bhp 1193.0 bkW

Less

发动机

配置

V 12,四冲程柴油发动机 V 12,四冲程柴油发动机

Less

进气方式

TTA TTA

Less

旋转方向(从飞轮端看)

逆时针 逆时针

Less

冲程

6.38 in 162.0 mm

Less

缸径

5.71 in 145.0 mm

Less

排量

1959.0 in3 32.1 L

Less

尺寸和重量

最小干式重量

7100.0 lb 3221.0 kg

Less

最大干式重量

7300.0 lb 3311.0 kg

Less

最小长度

77.8 in 1976.0 mm

Less

最大高度

59.9 in 1521.0 mm

Less

最小宽度

55.4 in 1408.0 mm

Less

最大宽度

56.8 in 1444.0 mm

Less

最小高度

54.4 in 1381.0 mm

Less

最大长度

81.6 in 2072.0 mm

Less

卡特彼勒柴油发动机优势与特性

利用 ACERT™ 技术实现优异的耐用性和可靠性

坚固的 C32 ACERT 缸体可为您的应用提供最优的功率,而且不会影响您期望从 Caterpillar 重负荷船用发动机获得的长久使用寿命

环保

符合现行的 EPA Tier 2、欧 III IMO 排放法规。 坚固的缸体能够轻松应对未来的排放挑战。

更高的燃油效率

行业领先的 Caterpillar® 卡特彼勒燃油系统专业技术提供更低的油耗,特别是在部分负载的情况下,同时还减少了烟雾和排放。

机械驱动电子控制单体喷油器卡特彼勒燃油系统(MEUI

提供可变喷油正时和持续时间以优化任何给定速度和负载下的燃烧。 这一久经考验的卡特彼勒燃油系统技术是 Caterpillar 20 多年在革新性卡特彼勒燃油系统设计方面积累的经验和长期保持领先的结果

宽运行速度范围(WOSR

在宽泛的速度范围内提供全额功率,以及用于加速的卓越备用电源,这些特性非常适合那些通常要求发动机以多个速度运行或承担多个负载的应用。此外,还提供了扭矩转换器和多速变速箱的替代产品:调距螺旋桨(CPP

安装在发动机上的仪表板

集成船舶功率显示器,用于发动机监控、快速响应和有效的本地控制

A4 电子控制单元(ECU

防水接头,免维护,用于冗余调速的备用 ECU,经过 Caterpillar 专门设计,旨在实现最优的发动机控制

标准/选装设备

C32 ACERT Tier 2 标准设备

卡特彼勒进气系统

后冷器 - 海水/独立回路,耐腐蚀(空气侧)

空气滤清器/烟雾处理装置(封闭式系统),带保养指示器(散装件)

涡轮增压器入口,152 mm6")外径直接头

涡轮增压器,水套水冷式涡轮壳体

卡特彼勒控制系统

电子调速(A4 ECM

冷模式起动策略

可编程低怠速

电子诊断和故障记录

卡特彼勒发动机和变速箱监控(速度、温度、压力)

空燃比控制

瞬时起动/停止逻辑

ECM 控制的发动机预润滑和起动

ECM 控制的发动机冷却

高温发动机编织线束,带 70 针客户接头和检修工具接头

卡特彼勒排气系统

水冷式歧管

1800 1900hp 发动机:带水冷式轴承和隔热板的双涡轮增压器127mm5")全 Marmon 接头出口(接头上的最大静态重量为 13kg

14501600 1700 发动机:双涡轮增压器,水冷式壳体130mm5.12")内径圆形法兰出口(接头上的最大静态重量为 13kg

卡特彼勒燃油系统

燃油滤清器,端口上右侧维修,右舷上左侧维修(燃油接头尺寸:入口 ORFS - 10,出口 ORFS - 8

输油泵、燃油充注泵

卡特彼勒仪器

图形单元(船舶功率显示器或船舶模拟功率显示器),用于以模拟或数字方式显示:

内部超控和控制开关

24 针客户接头(与远程面板配合使用)

用于接通/断开电源的本地钥匙开关

起动/停止按钮

本地停机按钮

备用 ECM 就绪指示灯

备用 ECM 激活指示灯

超速停机通知灯

远程停机通知灯

卡特彼勒润滑系统

曲轴箱通气孔

旋压式燃油滤清器,端口上右侧维修,右舷上左侧维修

中心油槽底壳

浅油槽底壳(250 小时换油周期)

机油加注口和油尺,端口上右侧维修,右舷上左侧维修

齿轮驱动型机油泵

安装系统

前支架 - 可调

卡特彼勒动力输出

SAE A 液压泵驱动装置、11 齿形花键、46 ft-lb 最大扭矩、从发动机前部向驱动装置看去时可逆时针调节到 1.41 倍发动机转速、292 mm 曲轴皮带轮、15.88 mm 宽度

卡特彼勒保护系统

A4 ECU 电子监控系统提供了允许客户编程的发动机功率降低策略,以便在恶劣的工作条件下提供保护

远程停机按钮(位于电子卡特彼勒仪器板上)

常规

曲轴减振器

吊耳

右侧或左侧维修选件

资料

单槽 V 形皮带曲轴皮带轮 - 1800 1900 额定值

双槽 V 形皮带曲轴皮带轮 - 14501600 1700 额定值

飞轮和飞轮壳体

1800 1900hp 发动机:飞轮,SAE 编号 0136 齿飞轮外壳,SAE 编号 0

14501600 1700 发动机:飞轮,SAE 编号 1113 齿飞轮外壳,SAE 编号 1

SAE 标准旋转

卡特彼勒冷却系统

齿轮驱动型青铜叶轮海水/辅助泵

齿轮驱动型橡胶叶轮海水/辅助泵

钛板式热交换器,带一体式膨胀箱和自动调温器壳体(全开温度为 92°C- 一体式燃油冷却器

冷却液回收系统

机油冷却器

齿轮驱动型离心水套水泵

C32 ACERT Tier 2 选装设备

卡特彼勒进气系统

重负荷空气滤清器

远程进气适配器

充电系统

蓄电池充电器

充电交流发电机

卡特彼勒冷却系统

船用齿轮/变速箱油冷却器

海水入口接头

海水泵

卡特彼勒排气系统

排气接头适配器

双弯管

柔性接头

双消音器

火花熄灭消音器

法兰

排气涡轮盖

卡特彼勒燃油系统

油水分离器滤清器

卡特彼勒仪器

OEM 配线线束

发动机之间的线束

仪表板

驾驶室仪表板

配线线束

卡特彼勒润滑系统

预润滑选件

油槽泵

卡特彼勒保护系统

船级社和 SOLAS

燃油和机油护罩

备用 ECM

卡特彼勒起动系统

空气起动马达

空气起动附件

24 伏电起动马达

起动辅助装置

蓄电池组 - 24 - 干式

常规

适配器套件

护罩

滤清器盖套件

烟雾处理装置通气孔

工具套件

卡特彼勒游艇船用推进用柴油发动机 C32 ACERT Tier 2 Recreational

卡特彼勒柴油发动机优势与特性

更高的功率密度

更大的功率重量比

出色的油耗

符合 IMO 排放标准

滤清器发动机室空气

ACERT 技术改进

-新缸体、缸盖和活塞提高了气缸压力-机械驱动电子单体喷射(MEUI)卡特彼勒燃油系统-ADEM 4 电子

可靠耐用

Ca, terpillar 标准保修

全球代理商组织提供零件和维修支持

标准/选装设备

C32 ACERT Tier 2 Recreational 标准设备

卡特彼勒进气系统

耐腐蚀海水后冷器

空气滤清器/烟雾处理系统(封闭式)

卡特彼勒燃油系统

燃油滤清器,端口上右侧维修,右舷上左侧维修

输油泵

燃油充注泵

卡特彼勒仪器

图形单元(船舶功率显示器或船舶模拟功率显示器),用于以模拟或数字方式显示:

内部超控和控制开关

24 针客户接头(与远程面板配合使用)

用于接通/断开电源的本地钥匙开关

起动/停止按钮

本地停机按钮

备用 ECM 就绪指示灯

备用 ECM 激活指示灯

超速停机通知灯

远程停机通知灯

卡特彼勒润滑系统

曲轴箱通气孔

旋压式燃油滤清器,端口上右侧维修,右舷上左侧维修

中心油槽底壳

浅油槽底壳(250 小时换油周期)

机油加注口和油尺,端口上右侧维修,右舷上左侧维修

中心浅油槽底壳

安装系统

前支架 - 可调

卡特彼勒动力输出

SAE A 液压泵驱动装置、11 齿形花键、46 ft-lb 最大扭矩、从发动机前部向驱动装置看去时可逆时针调节到 1.41 倍发动机转速、292 mm 曲轴皮带轮、15.88 mm 宽度

卡特彼勒保护系统

24 伏电子

常规

曲轴减振器

吊耳

右侧或左侧维修选件

资料

卡特彼勒冷却系统

齿轮驱动型青铜叶轮海水/辅助泵

齿轮驱动型橡胶叶轮海水/辅助泵

钛板式热交换器,带一体式膨胀箱和自动调温器壳体(全开温度为 92°C- 一体式燃油冷却器

冷却液回收系统

机油冷却器

齿轮驱动型离心水套水泵

卡特彼勒控制系统

电子调速器

机械驱动电子单体喷油(MEUI)卡特彼勒燃油系统

电子控制模块(ECM

卡特彼勒排气系统

水冷式排气歧管和涡轮增压器

圆形法兰排气口

C32 ACERT Tier 2 Recreational 选装设备

卡特彼勒进气系统

重负荷空气滤清器

远程进气适配器

充电系统

蓄电池充电器

充电交流发电机

电压表

卡特彼勒冷却系统

海水入口接头

海水出口接头

卡特彼勒燃油系统

油水分离器滤清器

燃油冷却器

卡特彼勒仪器

OEM 配线线束

发动机之间的线束

仪表板

驾驶室仪表板

卡特彼勒润滑系统

变速箱油冷却器

双壁燃油管

卡特彼勒保护系统

船级社和 SOLAS

警报接触器

卡特彼勒起动系统

24 伏电起动马达

起动辅助装置

蓄电池组 - 24 - 干式

常规

适配器套件

护罩

滤清器盖套件

烟雾处理装置通气孔

工具套件

EEC 认证

包装

发动机保护罩

出口包装

存放

排放认证

ABSGL IMO 认证

卡特彼勒排气系统

弯管

柔性接头

安装系统

隔振底座

卡特彼勒动力输出

液压泵驱动装置(右侧或左侧后方)

卡特彼勒游艇船用推进用柴油发动机 C32 ACERT Tier 3

卡特彼勒柴油发动机的规格

概述

额定转速

高性能额定值 - 最大功率

1800.0 bhp 1342.0 bkW

Less

发动机

配置

V 12,四冲程柴油发动机 V 12,四冲程柴油发动机

Less

进气方式

TTA TTA

Less

旋转方向(从飞轮端看)

逆时针 逆时针

Less

冲程

6.38 in 162.0 mm

Less

缸径

5.71 in 145.0 mm

Less

排量

1959.0 in3 32.1 L

Less

尺寸和重量

最小干式重量

6780.0 lb 3075.0 kg

Less

最大干式重量

6780.0 lb 3075.0 kg

Less

最小长度

82.9 in 2106.0 mm

Less

最大高度

56.9 in 1445.0 mm

Less

最小宽度

58.3 in 1482.0 mm

Less

最大宽度

58.3 in 1482.0 mm

Less

最小高度

56.9 in 1445.0 mm

Less

最大长度

82.9 in 2106.0 mm

Less

标准/选装设备

卡特彼勒柴油发动机的规格

概述

额定转速

高性能额定值 - 最大功率

1800.0 bhp 1342.0 bkW

Less

发动机

配置

V 12,四冲程柴油发动机 V 12,四冲程柴油发动机

Less

进气方式

TTA TTA

Less

旋转方向(从飞轮端看)

逆时针 逆时针

Less

冲程

6.38 in 162.0 mm

Less

缸径

5.71 in 145.0 mm

Less

排量

1959.0 in3 32.1 L

Less

尺寸和重量

最小干式重量

6780.0 lb 3075.0 kg

Less

最大干式重量

6780.0 lb 3075.0 kg

Less

最小长度

82.9 in 2106.0 mm

Less

最大高度

56.9 in 1445.0 mm

Less

最小宽度

58.3 in 1482.0 mm

Less

最大宽度

58.3 in 1482.0 mm

Less

最小高度

56.9 in 1445.0 mm

Less

最大长度

82.9 in 2106.0 mm

Less

标准/选装设备

C32 ACERT Tier 3 标准设备

卡特彼勒进气系统

独立回路后冷器(SCAC

空气滤清器

水套水冷式涡轮增压器

涡轮增压器入口,152 mm6")外径直接头

卡特彼勒控制系统

可编程低怠速(550 - 750 rpm

WOSR(宽运行速度范围)适用于 AB C 额定值

适用于 WOSR 额定值的可编程高怠速限制

电子诊断和故障记录

卡特彼勒发动机和变速箱监控(速度、温度、压力)

电子空燃比控制

用于扩展环境条件的发动机保护模式

仅适用于 WOSR 额定值的扭矩限制功能

70 针客户接头

油门输入信号选件

卡特彼勒冷却系统

用于换热(HEX)和龙骨冷却发动机的独立回路后冷器(SCAC

用于 HEX 冷却发动机的水套水(JW)和 SCAC 热交换器外壳和管道

齿轮驱动型 SCAC

齿轮驱动型水套水泵

仅用于 HEX 冷却发动机的齿轮驱动型青铜叶轮海水泵

海水泵和 JW 热交换器接头:76.2 mm3")内径标准

龙骨接头:76.2 mm3")内径标准 4 螺栓 ANSI 法兰接头

用于维护适当泵入口压力的 SCAC JW 分流箱

卡特彼勒排气系统

水冷式排气歧管和涡轮增压器

4 螺栓 130 mm5.12")直径法兰排气口

卡特彼勒飞轮和飞轮外壳

SAE 标准旋转(逆时针,面向励磁机端)

飞轮外壳:

卡特彼勒燃油系统

旋压式双工燃油滤清器,右侧和左侧维修

燃油接头尺寸:

安装在后冷器分流箱后面的板式燃油冷却器

齿轮驱动型输油泵

手动燃油充注泵

混合燃油管设计

卡特彼勒润滑系统

单工机油滤清器,右侧或左侧维修

深油槽底壳

右侧或左侧维修机油加注口位置

右侧或左侧维修油尺

齿轮驱动型机油泵

安装系统

可调式前部支承

卡特彼勒动力输出

用于辅助驱动装置的前聚酯纤维 V 形槽(1 个)

常规

通用电气连接点

发动机未配备镀锌部件

C32 ACERT Tier 3 选装设备

卡特彼勒排气系统

干式弯管

柔性接头

法兰

消音器

火花熄灭消音器

卡特彼勒进气系统

进气滤清器

进气适配器

充电系统

蓄电池充电器

充电交流发电机

安培计

卡特彼勒燃油系统

油水分离器

常规

烟雾处理装置

卡特彼勒仪器

仪表板

OEM 配线线束

发动机之间的线束

仪表

变速箱传感器

排气温度传感器

卡特彼勒润滑系统

双工机油滤清器

油槽泵

变速箱油冷却器

安装系统

适配器套件

前部支承

隔离器底座

卡特彼勒动力输出

前封闭式离合器

后部液压泵驱动装置

卡特彼勒保护系统

燃油和机油护罩

卡特彼勒起动系统

24 伏电起动马达

空气起动马达

双起动马达(电动和气动)

空气起动附件

起动辅助装置 - JW 加热器

蓄电池组 - 24 - 干式

卡特彼勒控制系统

仪表板

Caterpillar 报警和保护

燃油和机油护罩

卡特彼勒游艇船用推进用柴油发动机 C32 ACERT Tier 3 Recreational

概述

额定转速

高性能额定值 - 最大功率

1900.0 bhp 1417.0 bkW

Less

发动机

配置

V 12,四冲程柴油发动机 V 12,四冲程柴油发动机

Less

进气方式

TTA TTA

Less

旋转方向(从飞轮端看)

逆时针 逆时针

Less

冲程

6.38 in 162.0 mm

Less

缸径

5.71 in 145.0 mm

Less

排量

1959.0 in3 32.1 L

Less

尺寸和重量

最小干式重量

6780.0 lb 3075.0 kg

Less

最大干式重量

6780.0 lb 3075.0 kg

Less

最小长度

82.9 in 2106.0 mm

Less

最大高度

56.9 in 1445.0 mm

Less

最小宽度

58.3 in 1482.0 mm

Less

最大宽度

58.3 in 1482.0 mm

Less

最小高度

56.9 in 1445.0 mm

Less

最大长度

82.9 in 2106.0 mm

标准/选装设备

C32 ACERT Tier 3 Recreational 标准设备

卡特彼勒进气系统

空气滤清器系统配有可清洗的滤清器滤芯和烟雾处理装置(封闭式系统)

水套水冷式涡轮增压器

涡轮增压器入口,152 mm6")外径直接头

卡特彼勒控制系统

可编程低怠速(550 - 750 rpm

电子诊断和故障记录

卡特彼勒发动机和变速箱监控(速度、温度、压力)

电子空燃比控制

用于扩展环境条件的发动机保护模式

70 针客户接头(上方前向客户布线接头和维修工具接头)

油门输入信号选件

卡特彼勒冷却系统

海水后冷式发动机

齿轮驱动型水套水泵

齿轮驱动型橡胶叶轮海水泵

海水泵和 JW 热交换器接头:76.2 mm3")外径

冷却液回收系统

卡特彼勒排气系统

水冷式排气歧管和涡轮增压器

4 螺栓 130 mm5.12")直径法兰排气口

卡特彼勒飞轮和飞轮外壳

SAE 标准旋转(逆时针,面向励磁机端)

飞轮外壳:

卡特彼勒燃油系统

旋压式单工燃油滤清器,右侧和左侧维修

燃油接头尺寸:

板式燃油冷却器(水套热交换器)

齿轮驱动型输油泵

手动燃油充注泵

混合燃油管设计

卡特彼勒润滑系统

单工机油滤清器,右侧或左侧维修

右侧或左侧维修机油加注口位置

右侧或左侧维修油尺

齿轮驱动型机油泵

浅油槽

安装系统

可调式前部支承

卡特彼勒动力输出

用于辅助驱动装置的前聚酯纤维 V 形槽(1 个)

常规

吊耳

前减振器护罩

右侧或左侧维修选件

C32 ACERT Tier 3 Recreational 选装设备

卡特彼勒排气系统

消音器

火花熄灭消音器

充电系统

蓄电池充电器

充电交流发电机

安培计

卡特彼勒燃油系统

油水分离器

卡特彼勒仪器

仪表板

OEM 配线线束

发动机之间的线束

仪表

变速箱传感器

排气温度传感器

卡特彼勒润滑系统

变速箱油冷却器

安装系统

适配器套件

隔离器底座

卡特彼勒动力输出

后部液压泵驱动装置

卡特彼勒保护系统

燃油和机油护罩

卡特彼勒起动系统

24 伏电起动马达

起动辅助装置 - JW 加热器

蓄电池组 - 24 - 干式

卡特彼勒控制系统

仪表板
