卡特彼勒柴油发动机ECU（ECM）不通信故障专项故障全解

卡特彼勒柴油发动机ECU（ECM）不通信故障专项故障全解
36.1 ECU（ECM）电控模块系统核心结构与原厂功能介绍

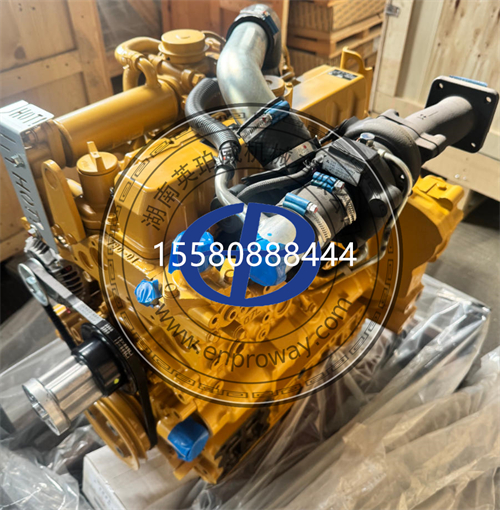

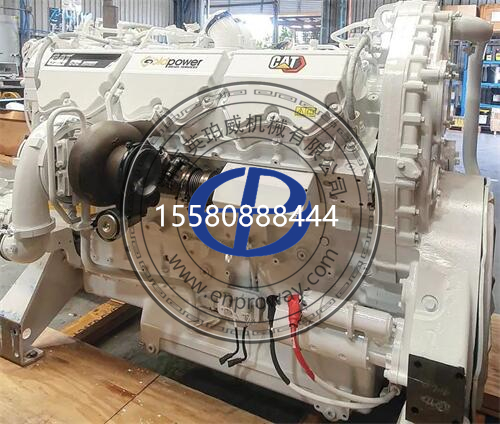

卡特彼勒国四/国五/国六全系电控柴油发动机（C4.4、C6.6、C7.1、C9.3、C13、C15、C18）核心搭载ECU/ECM发动机电控控制模块，为整机电控系统的核心中枢，所有传感器、执行器、后处理系统、仪表终端、诊断设备均依托ECU建立数据通信链路。卡特原厂统一命名为ECM，行业俗称ECU，整套系统由主控芯片、CAN通信总线、供电回路、接地回路、40针/70针防水插头、板载存储芯片、驱动电路、终端电阻、程序标定数据组成，是发动机启动、喷油控制、正时校准、动力调节、排放管控、故障存储、数据交互的唯一核心控制单元。
卡特ECU通信系统采用CAN-BUS双线差分通信协议，分为CAN-H高电平、CAN-L低电平双线传输，总线终端配备120Ω标准终端电阻，空载总线电压标准为CAN-H 2.5–3.5V、CAN-L 1.5–2.5V，总线终端电阻正常值60Ω左右、单端电阻120Ω，具备抗干扰、高速传输、多设备互联、故障容错的重载工况适配能力。ECU不通信并非单一配件损坏，而是供电异常、接地失效、总线短路断路、插头针脚故障、终端电阻损坏、模块烧毁、程序丢失、线路干扰引发的整机通信瘫痪类高危故障，属于维修优先级最高、整机停机影响最大的核心电控故障。

原厂核心功能
1. 整机主控运算功能：采集曲轴、凸轮轴、轨压、进气、温度、油门等所有传感信号，运算匹配喷油正时、喷油量、增压压力、怠速参数，精准控制发动机全工况运行，是整机动力与工况调控的核心大脑。
2. 多设备CAN通信交互功能：通过CAN总线与仪表显示屏、后处理控制器、监控模块、ET诊断仪、整机控制系统实时数据互通，同步推送转速、水温、油压、故障码、排放数据，实现设备工况可视化与故障溯源。
3. 故障监测与保护功能：实时监测全车电控系统参数异常，存储故障码、记录工况日志，触发限功率、跛行、停机保护策略，规避机械损毁与尾气超标问题。
4. 程序标定与自适应学习功能：存储原厂底层程序、标定数据、喷油修正参数、正时适配参数，可完成传感器自适应、正时学习、功率复位、后处理标定，保障发动机工况精准匹配。
5. 供电稳压与信号驱动功能：输出5V基准供电给全车传感器，驱动喷油器、计量阀、尿素泵、电磁阀等执行器件，保障全车电控系统稳定工作。
6. 系统自锁安全功能：通信彻底中断、模块异常时，即刻锁定喷油点火逻辑，禁止发动机启动，杜绝失控运转、乱喷油、正时错乱等重大安全隐患。
36.2 工程全场景应用范围
卡特ECU电控通信系统全面适配卡特全系挖掘机、装载机、推土机、平地机、矿用自卸车、油田动力机组、固定式发电机组、港口重载设备、路面施工机械所有电控共轨机型。设备长期处于高震动、高温烘烤、油污浸泡、粉尘侵入、电压波动、电焊电磁干扰、雨水泥水侵蚀等恶劣工况，极易引发供电、线路、插头、模块通信故障。
ECU不通信属于整机瘫痪级致命故障，故障一旦触发，诊断仪无法读码、无法标定、无法排查任何故障，发动机无法启动、整机彻底停机，工地作业全面瘫痪。该故障误诊率极高，多被误判为ECU模块损坏，实则80%以上为线路、供电、插头、电阻等外围故障，是中小维修门店抢修高频、利润高、技术门槛强的核心刚需维修项目。
36.3 ECU不通信故障精准故障现象（原厂分型、现场秒判）
卡特ECU不通信故障核心特征为诊断仪无法连接、总线数据中断、电控系统瘫痪、无启动信号，按故障轻重分为轻症间歇性通信、中症持续性断连、重症彻底无通信三类，细分六大专属故障现象，可精准区分线路故障、供电故障、电阻故障、模块故障、程序故障，杜绝盲目换件：
1. ET诊断仪无法连接ECU、无设备识别（核心典型现象）
钥匙开关打开ON档、设备通电正常，卡特ET原厂诊断仪、通用诊断设备扫描不到发动机ECU设备，无法进入系统、无法读取故障码、无法查看数据流、无法执行任何标定操作；仪表仅部分基础灯亮，无发动机电控系统数据显示，是ECU通信故障最直观的核心特征。
2. 仪表无发动机参数、黑屏或参数归零
设备通电后仪表盘发动机转速、水温、油温、油压、油耗、故障信息全部归零或无显示，仪表与ECU数据完全断连；部分机型仪表报警ECU通信异常、电控系统故障，整机无任何电控反馈信号。
3. 起动机正常运转、发动机无法启动（通信锁定）
电瓶电压充足、起动机运转有力、油路正常，但发动机无喷油、无点火、无法着车；ECU因通信异常锁定启动逻辑，切断喷油授权，属于通信失效后的原厂安全保护机制。
4. 颠簸震动/高温工况间歇性断连、偶发恢复（隐性疑难故障）
设备冷机静置、平稳工况通信正常，可正常启动、可诊断读码；一旦颠簸震动、机舱高温、重载震动后，即刻通信中断、仪表数据丢失、故障灯闪烁，停机冷却或静置后自动恢复，属于线路虚接、插头氧化、线束磨损的间歇性疑难故障。
5. 通电瞬间报总线故障、反复重启失效
钥匙上电瞬间仪表快速闪烁、电控系统反复自检失败，短暂报总线通信故障后彻底断连；总线电压异常、数据紊乱，多为CAN总线短路、终端电阻烧毁、线路串电引发的中度故障。
6. 全车电控瘫痪、无5V供电、传感器无信号（重度模块故障）
设备通电后全车传感器无基准5V供电、无任何信号反馈，总线无电压、无数据交互，彻底无法通信、无法启动、无任何电控响应，属于ECU主板烧毁、程序丢失、驱动电路击穿的重度不可逆故障。

36.4 ECU不通信故障全维度深度原因分析（六层溯源、全覆盖）
结合卡特原厂故障数据库与工地数万维保案例，卡特ECU不通信故障外围线路故障占82%、模块本体故障占18%，彻底打破“不通信就是ECU损坏“的行业误区，从供电、接地、总线、插头、电阻、模块六层全覆盖溯源，精准区分假性故障与真性硬件故障：
1. ECU主供电/辅助供电异常（占比35%、最高发诱因）
ECU常电、钥匙电供电保险熔断、主继电器损坏、供电线束断路虚接；电瓶桩头氧化、主线松动、电压过低；加装设备串电、线路取电违规，导致ECU供电电压不足、上电不完整。卡特ECU必须同时满足常电+B、钥匙开关电、辅助供电三路完整供电才能正常唤醒通信，任意一路缺失即刻断连，是最基础、最高发的通信故障。
2. 主接地回路失效、搭铁不良（占比22%、极易误诊）
ECU机身搭铁线、发动机主搭铁点氧化锈蚀、螺丝松动、线路断路；接地电阻超标、搭铁回路压降过大，导致ECU工作电位异常、芯片无法正常工作、通信中断。接地不良无直观破损痕迹，目视无法排查，是行业高频误诊、反复复发的核心诱因。
3. CAN总线短路、断路、双绞线破损（占比15%、总线核心故障）
CAN-H、CAN-L双线线束长期高温磨损、机舱摩擦破皮、双线短路、单线对地短路；总线线束进水、进油、老化开裂；改装线路、外接设备破坏总线屏蔽层，导致差分通信信号紊乱、总线瘫痪、彻底断连。总线故障会直接导致全车电控数据交互失效，诊断仪无法入网。
4. 插头针脚氧化、退针、腐蚀、进水进油（占比10%、间歇性故障主力）
ECU 40针/70针大功率防水插头长期处于油污、水汽、高温环境，针脚氧化锈蚀、退针松动、密封失效进水进油；针脚形变、接触不良，出现通电不稳、信号断续，引发间歇性通信故障，颠簸高温工况高发，换件无效、复发率极高。
5. CAN终端电阻损坏、阻值偏移（占比8%、隐性参数故障）
CAN总线两端终端电阻烧毁、断路、阻值漂移，原厂标准总线终端电阻单端120Ω、总线整体60Ω，电阻损坏后差分信号无法匹配、总线滤波失效、数据传输中断；线路完好、模块完好，但始终无法建立通信，属于典型隐性参数故障。
6. ECU本体硬件损坏与程序失效（占比10%、真性模块故障）
机舱高温长期烘烤、电压骤升骤降、电瓶搭反、电焊带电操作、高压击穿，导致ECU主板芯片烧毁、驱动电路击穿、存储芯片损坏；此外刷机失败、程序丢失、标定数据错乱、底层程序损坏，会出现硬件完好但无法通信、无法入网、无法启动的故障，属于不可逆重度故障。
36.5 ECU不通信故障原厂标准化闭环修复工艺（从简到繁、零误诊）
严格遵循卡特原厂先查供电、再查接地、后查总线、校验电阻、修复插头、最后判定模块的黄金排查顺序，坚持「先外围、后核心，先无创、后换件」，杜绝盲目更换ECU模块、无效维修、过度维修，100%精准根治通信故障。
第一步：基础供电系统全域排查（首要必做）
关闭全车电源，检查ECU常电保险、钥匙电保险、主供电保险是否熔断；检测ECU主继电器吸合状态、供电输出电压；钥匙ON档测量ECU供电针脚电压，标准电压24V机型≥23.5V、12V机型≥11.8V，电压不足排查电瓶、主线、桩头、继电器，修复供电缺失、虚接、压降过大隐患，恢复完整上电条件。
第二步：主接地回路精准检测修复
清理ECU专用搭铁点、发动机机身主搭铁、车架搭铁点位，打磨氧化锈蚀接触面、紧固松动螺丝；使用万用表测量接地电阻，原厂标准接地电阻＜0.5Ω，超标线路重新布线、更换搭铁线，彻底解决搭铁不良引发的假性通信故障。
第三步：CAN总线线路全域检测整改
全程追溯CAN-H、CAN-L双线线束，排查破皮、短路、断路、进水、进油、磨损隐患；区分双线短路、单线对地短路、单线电源短路故障，修复破损线束、重做绝缘防护、恢复双绞线屏蔽结构；清理外接改装设备、拆除违规取电线路，消除总线干扰源。
第四步：终端电阻阻值校验校准
全车断电后，在ECU插头端、总线终端端分别测量电阻，核对单端120Ω、总线整体60Ω原厂标准；电阻漂移、烧毁、断路直接更换原厂终端电阻，恢复总线差分通信匹配参数，修复总线数据传输能力。
第五步：ECU插头针脚深度养护修复
拆卸ECU防水插头，检查所有供电、接地、总线针脚，矫正弯曲针脚、更换退针松旷端子；使用专用触点清洗剂清洗氧化锈蚀针脚，吹干水分油污，更换老化密封胶圈、防水锁扣，针脚涂抹导电防锈脂，杜绝接触不良、间歇断连故障。
第六步：ECU模块本体检测判定与修复
外围供电、接地、总线、电阻、插头全部正常仍无法通信，判定为ECU本体故障；轻微程序故障可通过原厂设备重新刷写底层程序、恢复标定数据、修复固件；主板烧毁、芯片击穿、硬件损毁直接更换原厂同型号ECU模块，禁止通用副厂模块。
第七步：整机程序标定与自适应复位（核心关键）
修复线路或更换ECU后，使用卡特ET原厂诊断仪刷写匹配机型底层程序、写入机型参数、喷油修正数据、正时标定参数，执行全车传感器自适应学习、总线通信匹配、功率复位，让新模块与整机系统完全适配，杜绝装车后动力不足、报码、工况异常问题。
第八步：全工况通电试车、闭环验证
通电自检、诊断仪入网测试、冷机热机启动、怠速稳压、空载调速全工况验证，确认诊断仪可正常连接、总线电压标准、无通信断连、无故障码、启动顺畅、工况稳定，彻底根治通信故障、无复发隐患。

36.6 ECU通信故障专项原厂维保零配件明细（中小维修批量常备）
本清单全覆盖卡特全系机型ECU不通信故障抢修、维保、预防性养护全套原厂配件，适配维修门店批量备货、工地紧急抢修、设备托管维保，所有配件原厂参数匹配、总线适配、耐压抗造，杜绝副厂件阻值不准、接触不良、总线干扰导致的反复通信故障。

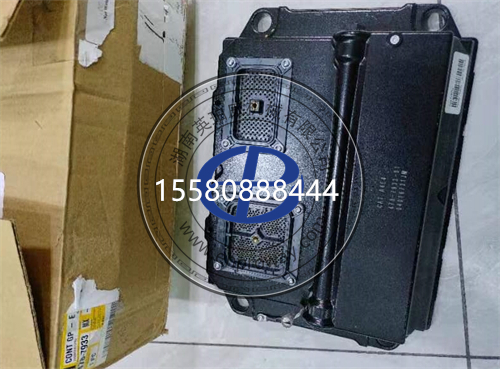

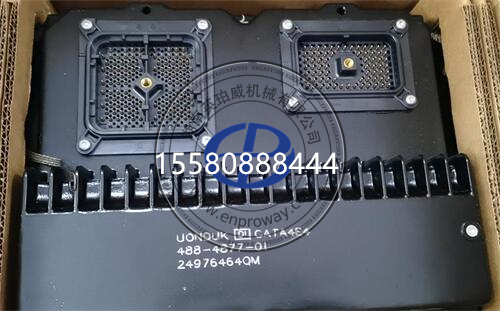

1. 原厂ECU/ECM主控模块总成（专治硬件烧毁、程序丢失、彻底无通信）
- 卡特原厂ECU/ECM电控模块总成（适配C4.4/C6.6/C7.1/C9.3/C13/C15/C18全系机型）
- 主力原厂件号：351-8758、172-9391、286-3686、372-2905全系专用ECM模块
- 原厂翻新ECU模块（出厂程序刷写、参数标定、总线适配校验）
- ECU板载存储芯片、通信驱动电路核心替换组件
2. 供电与电气控制配件（专治供电缺失、继电器损坏、保险熔断）
- 卡特原厂ECU主供电继电器、辅助供电继电器、总线控制继电器
- 全车电控专用保险片、保险底座、防水保险盒总成
- ECU主供电线束、耐高压主线束、电瓶连接线、加粗搭铁线
- 电瓶桩头紧固端子、导电连接配件、线路稳压防护耗材
3. CAN总线通信专用配件（专治总线短路、断路、信号紊乱）
- 原厂CAN-H/CAN-L双绞线总线、屏蔽通信线束总成
- CAN总线原厂120Ω终端电阻、总线匹配电阻套件
- 总线线束防水护套、防磨防震套管、屏蔽修复配件
- 总线线路绝缘修复耗材、抗干扰屏蔽补强材料
4. ECU插头端子修复配件（专治氧化、退针、虚接、间歇断连）
- 卡特原厂ECU 40针/70针全套防水插头、公母端子总成
- 插头防水密封胶圈、防尘锁扣、封堵堵头、防松配件
- 退针修复专用工具、端子矫正套件、针脚替换耗材
- 电路导电防锈脂、触点抗氧化、防虚接专用养护耗材
5. 线路养护与故障修复耗材（专治线路老化、腐蚀、干扰）
- 电控线路专用精密清洗剂、插头针脚除氧除垢喷剂
- 线束破损绝缘修复胶、耐高温防水密封胶
- 机舱线路防高温、防油污、防腐蚀防护喷剂
- 全车线路防震捆绑卡扣、固定护套养护配件
6. 检测标定专用工装设备（专治参数异常、程序错乱、匹配失败）
- 卡特ET原厂诊断仪、ECU程序刷写、底层固件恢复工具
- 高精度万用表、总线电压/电阻/接地电阻检测工装
- CAN总线示波器、差分信号波形检测设备
- ECU程序标定、自适应学习、总线匹配专用工装
36.7 原厂配件批发销售公司与ECU通信故障专项技术支持
延续全书统一原厂供应链体系，卡特全系ECU主控模块、CAN总线配件、供电电气配件、插头端子修复套件、标定工装设备核心批发供货单位为日昕动力科技、英珀威机械，***承接卡特全系机型ECU无法通信、诊断仪连不上、仪表无数据、无法启动、间歇性断连、总线故障、程序丢失等疑难故障的配件配套、批量批发、24小时工地紧急抢修刷写标定服务，彻底解决中小维修门店排查顺序错误、误换ECU、配件参数不符、程序不匹配、故障反复复发的行业痛点。
原厂配件批发优势
所有ECU通信系统配件均为卡特官方原厂正品，模块程序版本、总线电阻参数、线束屏蔽性能、端子导电精度、供电耐压等级100%适配卡特国四/国五/国六全系电控机型，出厂经过总线通信测试、高低温老化校验、电压冲击测试、整机工况匹配标定，无通信不兼容、阻值漂移、信号干扰、上电失效隐患。仓库常备351-8758、172-9391等全系主力ECU模块、终端电阻、总线线束、插头端子海量现货，支持24小时工地紧急抢修发货、维修门店年度批量备货、工程项目成套配套。原厂配件可彻底杜绝副厂件总线不匹配、通信不稳定、高温断连、程序错乱通病，一次维修根治，大幅降低返工率与工地整机瘫痪停机损失。
专项免费技术支持
原厂认证资深卡特电控总线技师团队，提供ECU不通信故障远程免费全域分型诊断，精准区分供电故障、接地故障、总线短路断路、电阻失效、插头虚接、程序损坏、模块硬件烧毁七大诱因，解决行业“盲目换ECU、修后复发、找不到故障点“的核心难题。免费提供原厂标准化排查流程、CAN总线标准电压阻值参数、接地检测标准、插头修复步骤、程序刷写匹配规范、总线自适应标定方法，手把手指导中小维修门店从外围排查、线路整改、配件更换、程序刷写、整机标定全流程标准化作业，零误诊、零无效维修。
长效ECU通信系统维保托管服务
面向矿山、工地、设备租赁、发电机组运维、维修门店，定制卡特ECU通信系统预防性养护方案，针对高震动、高温油污、电压波动、电焊作业等高风险工况，定期开展供电保险继电器检查、搭铁点除锈紧固、CAN总线线束防护、插头针脚抗氧化养护、终端电阻参数校验、ECU程序备份与固件更新，提前消除通信断连隐患，从源头杜绝整机无法通信、停机瘫痪故障，保障电控系统长期稳定运行、大幅降低电控故障停机率。
