卡特彼勒柴油发动机轨压传感器故障专项故障全解

卡特彼勒柴油发动机轨压传感器故障专项故障全解
32.1 轨压传感器（FRP）系统核心结构与原厂功能介绍
卡特彼勒国四/国五/国六全系电控共轨柴油发动机（C4.4、C6.6、C7.1、C9.3、C13、C15、C18）标配燃油共轨压力传感器（FRP轨压传感器），属于高压共轨燃油系统的核心精密测控部件，是ECM控制高压油泵、燃油计量阀、喷油压力、喷油脉宽的唯一压力反馈源，直接决定发动机启动性能、动力输出、燃油雾化、燃烧效率与共轨系统安全防护。整套系统由高精度陶瓷压力感应芯片、金属高压承压壳体、密封高压油路接口、三线信号回路（5V供电、信号、接地）、防水抗震插头、ECM轨压闭环标定程序组成高压燃油压力闭环调控体系。
卡特原厂轨压传感器采用高频动态压力采集设计，可实时捕捉共轨管内部瞬时燃油压力波动，工作量程覆盖怠速低压至满负荷高压全区间，原厂标准电气参数：5V基准供电，怠速轨压对应0.5–1.0V，满负荷高压对应3.5–4.5V，压力采集精度误差≤±5%，具备抗震、耐高压、耐燃油腐蚀、耐高温的重载工况适配特性，是共轨系统杜绝压力失控、泄压阀冲开、发动机憋机、无法启动的核心保护部件。

原厂核心功能
1. 实时轨压动态采集功能：全天候精准采集共轨管内部燃油实时压力，将压力物理信号转化为线性电压信号传输至ECM，为燃油压力闭环控制提供核心数据依据，适配怠速、加速、重载、爬坡、怠速待机全工况压力调控。
2. 高压共轨压力闭环调控功能：ECM根据轨压传感器反馈数据，动态调节高压油泵计量阀开度，精准补压、稳压、泄压，将怠速轨压稳定在500–800bar、满负荷轨压控制在1800–2000bar标准区间，杜绝压力过低动力不足、压力过高超压憋机故障。
3. 启动压力阈值判定功能：精准识别启动阶段轨压建立状态，达到启动压力阈值后ECM才允许喷油点火，压力建立迟缓或无法建压时直接限制启动，是控制发动机启动成功率、解决启动困难、多次打火不着车的核心传感依据。
4. 喷油雾化与空燃比修正功能：根据实时轨压动态修正喷油正时、喷油脉宽、雾化压力，低压阶段保护喷油器雾化效果，高压阶段保障重载动力输出，优化燃烧效率，降低黑烟、积碳与燃油损耗。
5. 超压/欠压故障自检与跛行保护功能：传感器信号漂移、失准、断路短路、压力异常时，ECM即刻存储442故障码、SPN157、P0191、FMI0/2/8等专属故障码，点亮发动机故障灯，触发限扭限速、跛行模式，严重时开启共轨泄压阀、锁止高压供油，保护高压油泵、共轨管、喷油器不被高压损毁。
6. 后处理排放协同适配功能：稳定共轨压力、优化燃油燃烧状态，减少不完全燃烧产生的碳烟与NOx，降低DPF积碳速率，避免后处理频繁再生、再生失败、尾气超标故障，保障整机排放系统稳定运行。
32.2 工程全场景应用范围
卡特轨压传感器系统全面配套新款卡特挖掘机、装载机、推土机、平地机、矿用自卸车、油田动力机组、固定式电控共轨发电机组、重载工程设备全系高压共轨电控机型。长期适配矿山高粉尘、劣质燃油、长期重载爬坡、频繁启停、高低速交替作业、机舱高温烘烤、油路杂质污染、设备高频震动等极端恶劣工况。
轨压传感器故障属于共轨系统最高发、停机率最高、误诊率极高、维修影响最大的核心故障，轻症启动迟缓、动力偏弱、油耗升高；中重度故障灯常亮、跛行限扭、加速无力、冒黑烟、泄压阀常开；重度无法建压、无法启动、高压系统锁机整机瘫痪，是中小维修、燃油系统抢修、发动机常规维保、共轨系统故障排查的核心刚需项目。
32.3 轨压传感器故障精准故障现象（原厂分型、现场秒判）
卡特轨压传感器故障核心特征为油路杂质污染芯片、信号电压漂移、线路电气失效、压力数据失准、动态响应滞后、标定参数偏移，分为数据漂移轻症、压力不稳中症、电气失效重症、线路间歇疑难症四大故障体系，原厂细分七大专属故障现象，可快速区分传感器本体故障、油路故障、高压油泵故障、计量阀故障、线路故障，杜绝误诊误修：
1. 冷机启动困难、打火延时（压力响应滞后轻症）
起动机运转正常、油路排气正常、电瓶电压充足，但发动机需要多次打火、延时启动才能着车；热机启动恢复正常；ET读取启动阶段轨压爬升缓慢、压力建立滞后，未快速达到启动阈值，属于传感器响应迟钝、轻微数据漂移轻症故障，无固定故障码或仅有历史偶发记录。
2. 动力偏弱、提速绵软、油耗莫名升高（压力稳压失准）
设备空载运转正常，加速无力、提速不干脆、重载爬坡动力储备不足，同等工况燃油消耗明显上升；无黑烟、无缺缸、无漏油漏气；ET读取动态轨压偏低、压力波动偏大、无法跟随负荷增压稳压，ECM限制喷油增量，属于轨压传感器精度衰减、稳压反馈失准典型故障。
3. 发动机间歇性游车、转速波动（动态数据紊乱）
怠速及稳速作业工况下，油门开度不变、负载无变化，发动机转速自动忽高忽低、轻微游车；轨压数据实时跳动、波动幅度超标，压力稳压不稳定，燃油供给忽大忽小，为传感器动态采集失效、信号线性失准中症故障。
4. 加速冒黑烟、燃烧不充分（压力配比失调）
急加速、重载工况冒黑烟，尾气碳烟量大、异味重，DPF积碳堆积速度加快；排查喷油器、进气系统、增压系统无异常，核心原因为轨压数据偏差，ECM喷油压力与喷油脉宽配比失调、燃油雾化不良、混合气过浓，属于轨压信号失配衍生燃烧故障。
5. 故障灯常亮、跛行限扭、泄压阀常开（电气核心故障）
仪表故障灯常亮，设备进入强制跛行模式，转速与动力严格受限，作业无力；诊断仪持续报442轨压异常、SPN157压力超限、P0191轨压信号故障，清码后短时复现；严重时共轨泄压阀持续打开、无法建立高压，属于传感器电气失效、信号失真重症故障。
6. 颠簸震动工况间歇性停机、动力丢失（线路疑难故障）
设备颠簸、震动、机舱高温工况下随机出现动力瞬间丢失、瞬时熄火、故障灯闪烁；静置冷却、静止平稳工况完全恢复正常，反复复发无固定规律；更换传感器无效，属于插头氧化、线束虚接、信号间歇性中断隐性疑难故障。
7. 完全无法启动、高压系统锁机（彻底瘫痪故障）
起动机正常运转，但整机完全无法建压、无法启动；ET读取轨压数据恒定不变、无压力爬升、数据卡死归零或固定高压，ECM无法识别真实轨压工况，锁定喷油逻辑、禁止点火启动，属于传感器芯片彻底烧毁、信号完全瘫痪重度致命故障。
32.4 轨压传感器故障全维度深度原因分析（分层溯源、全覆盖）
结合卡特原厂故障数据库与共轨机型维保大数据，卡特轨压传感器故障分为燃油杂质胶质污染、感应芯片老化漂移、线路插头电气故障、燃油含水腐蚀、供电电压异常、自然疲劳老化、油路压力干扰、标定自适应漂移八大核心诱因，100%覆盖现场所有FRP传感器故障，清晰区分可清洗修复、线路整改、标定复位、总成更换四级维修等级。
1. 燃油杂质、胶质、油泥污染堵塞（占比45%、第一高发核心故障）
工地长期使用劣质燃油、燃油滤芯超期未换、油路沉淀杂质过多，细微金属粉末、胶质油泥、杂质附着侵入传感器高压感应探头与芯片表面；造成压力采集受阻、动态响应迟缓、数据偏差漂移，轻微污染引发启动难、动力弱、油耗高；重度污染直接导致数据卡死、信号失效、无法建压启动，是轨压传感器最高发的原发性故障。
2. 高精度感应芯片老化、信号线性漂移（占比22%、精度衰减主力故障）
轨压传感器长期承受0–2000bar高频高压冲击、机舱持续高温烘烤、冷热交替工况变化，内部陶瓷感应芯片电桥老化、精度衰减，输出电压线性偏移，偏离原厂0.5–4.5V标准区间；压力采集误差超标、稳压闭环失控，表现为动力不稳、压力波动、偶发报码，属于不可逆精度损耗故障，8000工时以上机型高发。
3. 线束插头氧化、虚接断路短路（占比16%、间歇性疑难故障）
传感器安装于共轨管高压区域，紧邻发动机缸体，长期高温、油污、水汽侵蚀，三针防水插头针脚氧化发黑、锈蚀进水、退针松旷；线束长期设备震动拉扯、绝缘层高温老化破损，出现5V供电不稳、信号回路虚接、间歇性断路短路；故障随震动、温度随机触发，换件无效、误诊率极高，是行业典型隐性疑难故障。
4. 燃油含水、酸性腐蚀芯片（占比7%、衍生损伤故障）
燃油箱积水过多、油水分离器超期失效、长期阴雨潮湿工况，燃油含水超标，酸性水分持续腐蚀传感器高压感应面与内部电路，造成芯片漏电、信号跳变、压力数据乱跳，加速传感器彻底损毁，同时衍生高压油路锈蚀、滤芯堵塞等连锁故障。
5. 5V基准供电异常、电压失准（占比5%、电气隐性故障）
ECM供电模块不稳、发电机发电波动、电瓶接线虚接、车身搭铁不良，导致传感器5V基准电压偏离4.8–5.2V标准区间，造成信号电压失真、压力数据换算错误、假性故障码频发、轨压调控紊乱，常规外观检查无法排查，属于隐性电气故障。
6. 传感器自然疲劳老化、寿命衰减（占比3%、正常损耗故障）
卡特原厂轨压传感器设计使用寿命9000–11000工时，长期高频高压动态采集、高温工况工作，内部电路、感应芯片、密封结构疲劳老化，灵敏度下降、响应速度滞后，无法精准匹配高压稳压工况，出现持续性动力偏弱、油耗偏高、偶发限扭，属于正常机电老化损耗。
7. 油路压力异常干扰、数据失真（占比1.5%、工况干扰故障）
高压油泵磨损、计量阀卡滞、共轨泄压阀密封不严、油路进气，导致实际轨压波动异常、压力不稳，传感器采集数据与ECM标定逻辑不匹配，触发假性轨压故障码、动力不足，极易误诊为传感器本体损坏，属于燃油系统衍生干扰故障。
8. 拆装更换后标定漂移、参数不匹配（占比0.5%、软件适配故障）
清洗、拆装、更换轨压传感器后未执行原厂轨压自适应标定，ECM未匹配新传感器的压力电压线性曲线，新旧参数逻辑冲突，导致轨压稳压不稳、怠速波动、偶发报码、动力偏弱，硬件完好但电控适配异常。

32.5 轨压传感器原厂标准化闭环修复工艺（分级处置、稳轨压、零停机）
严格遵循卡特原厂先读码判数据、区分真假故障、排查油路杂质、芯片清洗养护、线路电气整改、总成更换、轨压标定、全工况验证核心维修原则，坚持“轻症清洗除垢标定、中症线路油路整改、重症总成更换“，分级根治启动困难、动力不足、油耗飙升、黑烟、跛行限扭、间歇性停机全系故障，杜绝盲目换件、无效维修、高压系统二次损伤。
第一步：原厂数据精准诊断、故障定级（必做）
使用卡特ET原厂诊断仪读取442、SPN157、P0191等故障码，实时监测怠速、加速、重载全工况轨压数值、信号电压波动曲线；万用表检测传感器5V供电、信号、接地三针电压，核对原厂0.5–4.5V电压标准、500–2000bar压力区间；精准区分杂质污染、芯片漂移、线路虚接、供电异常、油路干扰、标定失效，锁定故障点位与维修等级。
第二步：全域燃油系统排查、根除干扰源头
全面检查燃油滤芯、油水分离器、燃油箱积水、油路杂质、高压油泵、计量阀、泄压阀工作状态；更换超期燃油滤芯、排空油路积水空气、清理油箱油泥杂质、修复卡滞计量阀与泄压阀，杜绝油路压力异常、杂质污染衍生传感器假性故障，从源头切断复发隐患。
第三步：传感器精密清洗除垢养护（轻症首选、低成本根治）
发动机完全停机泄压、断电后拆卸轨压传感器总成；使用共轨传感器专用精密清洗剂，轻柔冲洗高压感应探头与油路接口，彻底溶解表面胶质、油泥、杂质，禁止硬物打磨、高压直冲损伤精密芯片；自然风干复位安装，适配探头污染、响应滞后、轻微数据漂移轻症故障。
第四步：线束插头全域电气整改
全面检测传感器至ECM整条三针高压线束、防水插头、针脚状态，清理氧化、锈蚀、油污、水渍；修复退针、松旷、线束磨损、绝缘破损隐患，更换老化防水胶圈、密封锁扣；重做机舱高温区域线路防震、防磨、防水防护，针脚涂抹导电防锈脂，彻底根治间歇性虚接、随机报码、动力丢失疑难故障。
第五步：原厂传感器总成更换（重度不可逆故障）
针对芯片重度老化漂移、电压线性失效、内部电路烧毁、探头腐蚀破损、清洗整改后仍数据失准、频繁报码、无法建压的重度不可逆故障，直接更换卡特原厂同型号轨压传感器总成；严格区分各机型专用件号，严禁混用副厂件、通用件，杜绝压力采集失准、稳压紊乱、短期复发故障、高压系统安全隐患。
第六步：原厂轨压自适应标定、压力学习（核心关键步骤）
清洗、拆装、更换传感器后，使用卡特ET原厂诊断仪清除故障日志，执行共轨压力零点标定、全工况压力自适应学习、高压闭环配比校准；让ECM重新匹配传感器压力电压线性曲线、修正高低压稳压逻辑，彻底解决标定漂移、压力不稳、怠速波动、偶发报错核心问题。
第七步：全工况梯度试车、闭环验证
冷机启动、怠速稳压、空载调速、轻载、重载、爬坡梯度试车，全程监测轨压爬升速度、稳压精度、电压响应同步性、转速稳定性、故障码状态；验证启动顺畅、轨压稳定、动力线性、无黑烟、无故障复报、无间歇性停机，判定故障彻底根治、无复发隐患。
32.6 轨压传感器专项原厂维保零配件明细（中小维修批量常备）
本清单全覆盖卡特全系共轨机型轨压传感器故障对应核心总成、密封耗材、线路配件、燃油系统维保耗材、检测标定工装，全部为卡特原厂正品、压力精度达标、电压线性匹配、耐高压耐腐蚀，适配工地紧急抢修、门店日常维保、批量备货，杜绝副厂件压力失准、稳压紊乱、频繁报码、高压失控问题。
1. 原厂轨压传感器核心总成（专治信号漂移、压力失准、无法建压）
- 卡特原厂燃油共轨压力传感器FRP总成（适配C4.4/C6.6/C7.1/C9.3/C13/C15/C18全系共轨机型）

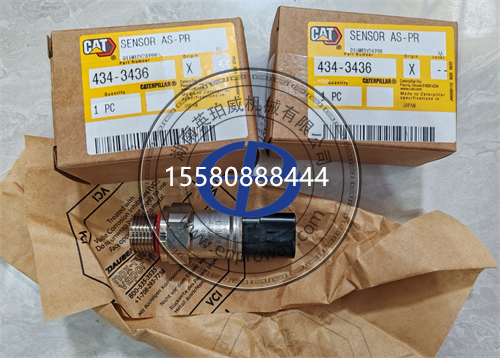

- 卡特主力原厂件号：238-0118、224-4536 专用高精度轨压传感器
- 原厂再制造轨压传感器（出厂压力标定、电压曲线校准、高低温工况校验）
- 传感器内置陶瓷感应芯片、高压密封核心替换组件
2. 传感器高压密封固定配件（专治高压渗漏、泄压、信号干扰）
- 轨压传感器原厂高压耐油耐高温密封垫圈、铜垫套件
- 传感器高压螺纹密封胶、防渗漏专用养护耗材
- 传感器固定高压螺栓、防震防松锁紧垫片配件
- 共轨接口防杂质封堵、高压密封防护配件
3. 燃油系统整改配套配件（专治杂质污染、压力异常根源）
- 卡特原厂燃油滤芯、油水分离器滤芯、精密过滤耗材
- 燃油箱清洗除垢剂、油路杂质油污溶解疏通耗材
- 高压油泵计量阀、共轨泄压阀原厂配套维保配件
- 油路排气套件、燃油系统稳压养护配套耗材
4. 线束插头电气配件（专治虚接、氧化、间歇性压力故障）
- 轨压传感器原厂三针防水插头、公母对接端子总成
- 发动机高温区域耐油耐高压线束套管、防磨防震护套
- 插头防水防尘锁扣、密封堵头、退针修复专用套件
- 针脚导电防锈脂、电路抗氧化、高压线路绝缘修复耗材
5. 精密清洗养护耗材（专治探头杂质、胶质油污、响应滞后）
- 共轨轨压传感器专用精密清洗剂、胶质油泥溶解剂
- 高压探头无尘软刷、精密除垢养护工具套装
- 燃油系统长效防垢、防杂质、防腐蚀养护添加剂
- 共轨管路清洁疏通、压力稳压养护专用耗材
6. 检测标定专用工装（专治电压异常、标定漂移、压力失配）
- 卡特ET原厂诊断仪、轨压零点标定、全工况自适应学习工具
- 高精度万用表、5V供电与信号电压精准检测工装
- 共轨压力动态数据监测、高低压稳压精度校验设备
- 燃油系统压力泄漏、油路进气排查专用工装
