重庆康明斯KTA38系列柴油发动机详细的技术参数数据单

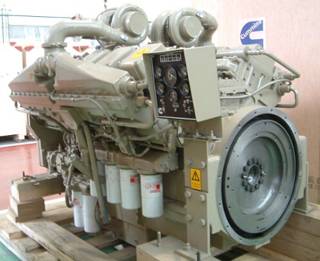

重庆康明斯KTA38-G柴油发动机详细的技术参数数据单

重庆康明斯发动机

数据单

发动机系列

D23

发动机型号

KTA38-G

性能曲线号

C-3642

CPL

干排 0851

数据单号

DS-3642-F

特征编号

D232018DX02

湿排 0855

4

安装图

发动机单机:

带热交换器发动机:

整机数据

型式…………………………………………………………..……….4冲程、60°V12缸柴油机

进气方式………………………………………………………..…………..…………..….增压中冷

缸径—mm(in)×冲程—mm(in)…………………………..…….…....….…159×1596.25×6.25

排量—L(in3)……………………………………………………..…..……….….…….…37.8 (2300)

压缩比…………………………………………………………………….…….…..………….14.5:1

发动机干质量

发动机单机(干式排气管)—kg(lb.)…………………..…………………………...3723 (8200)

带热交换器(干式排气管)—kg(lb.)…………………..…………………..…….…3923 (8640)

发动机单机(湿式排气管)—kg(lb.)…………………..…………………………...3798 (8365)

带热交换器(湿式排气管)—kg(lb.)…………………..……………………………3997(8805)

发动机湿质量

发动机单机(干式排气管)—kg(lb.)…………………..……………………………3954 (8710)

带热交换器(干式排气管)—kg(lb.)…………………..……………………………4227 (9310)

发动机单机(湿式排气管)—kg(lb.)…………………..……………………………4045 (8910)

带热交换器(湿式排气管)—kg(lb.)…………………..……………………………4318 (9510)

转动惯量

●带FW6001飞轮—kg·m2(lb.ft2)……………………………………………………….10.4 (248)

●带FW6011飞轮—kg·m2(lb.ft2)……………………………………………………….20.8 (493)

质心至飞轮壳后端的距离(FH4018)—mm(in)………………….……..………...…...980 (38.6)

质心在曲轴中心线上方(仅发动机本身)—mm(in)……………………..…..……..…279 (11.0)

发动机悬置安装

在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…6100 (4500)

排气系统

最大允许排气背压—kPa(inHg)…………………...………………………………….…….10 (3.0)

进气系统

最大进气阻力

●脏滤芯空滤器—kPa(inH2O)………….….………………………………..……...…..….6.23 (25)

●标准型干净滤芯空滤器—kPa(inH2O)…………….…………………….…………....…2.49 (10)

●重型干净滤芯空滤器—kPa(inH2O)…………….……………………….…………....…3.74 (15)

冷却系统

  干式排气管                 湿式排气管

118     31.2           134        (35.4)

194     51.2           210       (55.4)

冷却水容量

       仅发动机—L(U.S.gal.)……………………….

       HX6076散热器—L(U.S.gal.)……………..

发动机外部最大冷却水阻力

       1800r/minkPa(PSI)………………………………...………………...……..……..…....69 (10)

       1500r/minkPa(PSI)………………………………...……………..…..….…………...…48 (7)

发动机曲轴中心线上方冷却水的最大静压—m (ft)……………………….……………...18.3 (60)

标准节温器温度调节范围—(°F)….…………………….………………..…...82-93 (180-200)

压力盖允许的最小压力—kPa(PSI)…………………………………………….………...….69 (10)

最高箱顶温度—备用功率/常用功率(°F)...…………..………………..……104/100 (220/212)

流经HX6076热交换器的最小流量@90°F(32)L/min(U.S.GPM)…..….……….…..409 (108)

HX6076热交换器进口处的最大压力—kPa(PSI)………………………………………....345 (50)

润滑系统

机油压力

        低怠速时—kPa(PSI)……………………………………………………...…….….最小138 (20)

        额定转速时—kPa(PSI)…………………………………………..………….….310-448 (45-65)

允许的最高机油温度—(°F)………………………………….…….……….…………121 (250)

OP6023机油盘的容量

  高位—L(U.S.gal.)………………………………………………………....……………114(30)

  低位—L(U.S.gal.)……………………………………………………………….………87 (23)

系统总容量(使用复合滤清器)—L(U.S.gal.)……………………….………...……..….135 (35.7)

OP机油盘的倾斜角

 前倾角/后倾角/侧倾角……………………..…………….……………………...…..…..... 30°

燃油系统

燃油系统形式…………………………………………………………………….康明斯PT直喷系统

PT燃油泵允许的最大供油阻力

        干净滤清器—kPa(inHg)…………………………….…………………….……...…..13.3 (4)

        脏滤清器—kPa(inHg)……………………………………….….…………………….26.7 (8)

回油管路允许的最大回油阻力—kPa(inHg)………………………………….……..….…22 (6.5)

燃油泵最大流量—L/h(U.S.gph)………………………...………….……………….……428 (113)

电气系统

起动马达(重型,正极啮合)—V……………………………………………….…….……..24

蓄电池充电系统,负极接地—A…………………………………………………………….…35

最大允许起动电阻—Ω…………………………………………………………….....….…0.002

推荐蓄电池最小容量

10(50°F)及以上—0°FCCA…………………………………………………………..1200

0(32°F)10(50°F)0°FCCA………………………………………………..…1280

-18(0°F)0(32°F)0°FCCA……………….…………………………………..1800

冷起动能力

带有冷却液加热器在10秒钟内冷起动的最低环境温度—(°F)………………………..10 (50)

不带冷起动装置起动的最低环境温度—(°F)……………………………………………7 (45)

发动机性能数据

在恒负荷下的稳态波动率—%………………………………………………………………±0.25

典型发电机组自由场声压级噪音:

不包括排气噪音,在额定负荷时、距发动机7.5m (24.6ft)

        1800r/mindBA……………………………………………………………………….…..

1500r/mindBA……………………………………………………………………………

与排气管出口中心线平齐,水平距离1ftdBA……………………………………………….

        所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的,但不带有充电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于ISO 3046标准参考的条件—海拔110m361ft),大气压力100kPa29.53inHg),进气温度25(77°F),相对湿度30%,使用标准No.2号柴油或符合ASTM D975的柴油。

        备注:数据随时可能更改,恕不另行通知。

发动机性能参数

备用功率

常用功率

60Hz

50Hz

60Hz

50Hz

额定转速r/min

1800

1500

1800

1500

怠速—r/min

725-775

725-775

725-775

725-775

输出功率—kW(BHP)

895(1200)

731(980)

809(1085)

664(890)

平均有效压力—kPa(PSI)

1568(230)

1551(225)

1434(208)

1407(204)

活塞速度—m/sft/min

9.5(1875)

7.9(1562)

9.5(1875)

7.9(1562)

摩擦功率—kW(BHP)

127(170)

86(115)

127(170)

86(115)

发动机冷却液流量

4psi阻力下—L/min(U.S.GPM)

●最大阻力下—L/min(U.S.GPM)

24.6(390)

21.4(340)

19.6(310)

17.7(280)

24.6(390)

21.4(340)

19.6(310)

17.7(280)

干式排气管发动机数据

进气流量—L/s(CFM)

1369(2900)

920(1950)

1251(2650)

850(1800)

排气温度—(°F)

502(935)

552(1025)

485(905)

541(1005)

排气流量—L/s(CFM)

3679(7795)

2643(5580)

3290(6790)

2398(5080)

发动机辐射散热量—kW(BTU/min)

136(7720)

111(6300)

123(7015)

101(5745)

对冷却液的散热量—kW(BTU/min)

548(31200)

448(25480)

496(28210)

407(23140)

排气散热量—kW(BTU/min)

681(41969)

556(31655)

627(35665)

511(29060)

风扇冷却空气流量L/s(CFM)

36146

30425

36146

30425

湿式排气管发动机数据

进气流量—L/s(CFM)

1145(2425)

883(1870)

1090(2310)

826(1750)

排气温度—(°F)

485(905)

535(995)

468(875)

524(975)

排气流量—L/s(CFM)

3009(6375)

2473(5240)

2804(5940)

2284(4840)

发动机辐射散热量—kW(BTU/min)

113(6430)

92(5250)

103(5845)

84(4785)

对冷却液的散热量—kW(BTU/min)

696(39600)

568(32340)

629(35805)

516(29370)

排气散热量—kW(BTU/min)

556(31670)

454(25845)

514(29240)

418(23790)

      排量:37.8 liter(2300in3)                                               进气方式:增压中冷

        缸径:159mm (6.25in)                                                   燃油系统:PT(G)-EFC

        冲程:159mm (6.25in)                                                   标定功率:747 kW (1000 BHP)

        缸数:12                                                                         标定转速:1800r/min

       所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的,而不带有交流发电机、风扇、其它选用设备和被驱动的附件。





以上所示发动机性能数据,是基于ISO 3046 标准规定的条件—海拔110m(361ft),大气压力100kPa (29.53inHg),进气温度25°C(77°F),相对湿度30%使用NO.2柴油或相当于ASTM D2柴油的条件下得到的。

功率标定使用准则见《G-发动机功率标定使用准则》。

油消耗数据是基于重度为0.85kg/l(7.1lbs/U.S.gal.)NO.2柴油而得到的。



康明斯发动机排放数据单

     型式:4冲程,60°V12缸柴油机                  用途:交流发电机组动力

    排量:37.8 liter(2300in3)                                     进气方式:增压中冷

      缸径:159mm (6.25in)                                        压缩比:14.51

      冲程:159mm (6.25in)                                        排放控制措施:增压,中冷及可变正时

                       性能数据                                备用功率标定                      常用功率标定

          kW(BHP)@1800r/min(60Hz)                  895(1200)                                809(1085)

               燃油消耗 L/h(U.S.gal./h)                   225(59.4)                                 204(54.0)

                          空燃比                                       30.3                                         30.5

              排气流量 L/h(CFM)                           3679(7795)                              3290(6970)

                 排气温度°C(°F)                             502(935)                                   485(905)

排放数据

                                                                                                    单位:均为g/BHP.hr

                      成分                      备用功率标定                              常用功率标定

                      HC                                  0.10                                              0.10

                       NOX                                                12.50                                            11.50

                       CO                                 1.30                                              1.10

                       PM                                 0.11                                              0.12

                       SO2                                                  0.62                                              0.62

                       CO2                                                 510                                               510

                        N2                                                      3700                                            3700

                        O2                                                    590                                             600

                        H2O                                180                                              180

试验条件

           试验过程中,将发动机稳定控制在标定转速(±25r/min),标定功率(±2%)范围内,使得压力、温度和排放数据稳定。

燃油规范:(重量) 含量0.2%、十六烷值为42 50ASTM D975 No.2 柴油

燃油温度:37(99°F) ±5(9°F) [燃油泵进口]

进气温度:25(77°F) ±5(9°F)

大气压力:100kPa (29.53inHg) ±3.4kPa (1inHg)

湿        度:NOX测量值按75H2O/lb.干空气进行修正



      所列HCNOXCO等排放数据,均测取于满足上述试验条件的单台发动机。数据将会受到仪器、测试方法及不同发动机等因素影响。进行试验时,发动机进排气阻力应保持在数据单规定的限值内,以保证试验结果的准确。

康明斯发动机排放数据单

     型式:4冲程,60°V12缸柴油机                  用途:交流发电机组动力

    排量:37.8 liter(2300in3)                                     进气方式:增压中冷

      缸径:159mm (6.25in)                                         压缩比:14.51

      冲程:159mm (6.25in)                                        排放控制措施:增压,中冷及可变正时

                       性能数据                              备用功率标定                        常用功率标定

            kW(BHP)@1500r/min(60Hz)                731(980)                                  664 (890)

               燃油消耗 L/h(U.S.gal./h)                   184(48.5)                                 167(44.2)

                          空燃比                                     25.2                                            25.4

              排气流量 L/h(CFM)                          2634(5580)                             2398(5080)

                 排气温度°C(°F)                            552(1025)                                541(1005)

排放数据

                                                                                                    单位:均为g/BHP.hr

                      成分                            备用功率标定                        常用功率标定

                     HC                                   0.18                                            0.19

                       NOX                                                10.64                                          10.03

                       CO                                 1.96                                             1.29

                       PM                                 1.29                                             0.42

                       SO2                                                  0.61                                             0.62

                       CO2                                                 510                                              510

                        N2                                                     3100                                            3100

                        O2                                                   400                                              410

                        H2O                               190                                               180

试验条件

           试验过程中,将发动机稳定控制在标定转速(±25r/min),标定功率(±2%)范围内,使得压力、温度和排放数据稳定。

燃油规范:(重量) 含量0.2%、十六烷值为42 50ASTM D975 No.2 柴油

燃油温度:37(99°F) ±5(9°F) [燃油泵进口]

进气温度:25(77°F) ±5(9°F)

大气压力:100kPa (29.53inHg) ±3.4kPa (1inHg)

湿        度:NOX测量值按75H2O/lb.干空气进行修正

      所列HCNOXCO等排放数据,均测取于满足上述试验条件的单台发动机。数据将会受到仪器、测试方法及不同发动机等因素影响。进行试验时,发动机进排气阻力应保持在数据单规定的限值内,以保证试验结果的准确。

重庆康明斯KTA38-G2柴油发动机详细的技术参数数据单

重庆康明斯发动机

数据单

发动机系列

D23

发动机型号

KTA38-G2

性能曲线号

C-4130-D

CPL

干排 0864

数据单号

DS-4130-D

特征编号

D233020DX02

湿排 0866

7

安装图

发动机单机:

带热交换器发动机:

整机数据

型式…………………………………………………………..……….4冲程、60°V12缸柴油机

进气方式………………………………………………………..…………..…………..….增压中冷

缸径—mm(in)×冲程—mm(in)…………………………..…….…....….…159×1596.25×6.25

排量—L(in3)……………………………………………………..…..……….….…….…37.8 (2300)

压缩比…………………………………………………………………….…….…..………….14.5:1

发动机干质量

发动机单机(干式排气管)—kg(lb.)…………………..…………………………...3723 (8200)

带热交换器(干式排气管)—kg(lb.)…………………..…………………..…….…3923 (8640)

发动机单机(湿式排气管)—kg(lb.)…………………..…………………………...3798 (8365)

带热交换器(湿式排气管)—kg(lb.)…………………..……………………………3997(8805)

发动机湿质量

发动机单机(干式排气管)—kg(lb.)…………………..……………………………3954 (8710)

带热交换器(干式排气管)—kg(lb.)…………………..……………………………4227 (9310)

发动机单机(湿式排气管)—kg(lb.)…………………..……………………………4045 (8910)

带热交换器(湿式排气管)—kg(lb.)…………………..……………………………4318 (9510)

转动惯量

●带FW6001飞轮—kg·m2(lb.ft2)……………………………………………………….10.4 (248)

●带FW6011飞轮—kg·m2(lb.ft2)……………………………………………………….20.8 (493)

质心至飞轮壳后端的距离(FH4018)—mm(in)………………….……..………...…...980 (38.6)

质心在曲轴中心线上方(仅发动机本身)—mm(in)……………………..…..……..…279 (11.0)

发动机悬置安装

在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…6100 (4500)

排气系统

最大允许排气背压—kPa(inHg)…………………...………………………………….…….10 (3.0)

进气系统

最大进气阻力

●脏滤芯空滤器—kPa(inH2O)………….….………………………………..……...…..….6.23 (25)

●标准型干净滤芯空滤器—kPa(inH2O)…………….…………………….…………....…2.49 (10)

●重型干净滤芯空滤器—kPa(inH2O)…………….……………………….…………....…3.74 (15)

冷却系统

  干式排气管                 湿式排气管

118     31.2           134        (35.4)

194     51.2           210       (55.4)

冷却水容量

       仅发动机—L(U.S.gal.)……………………….

       HX6076散热器—L(U.S.gal.)……………..

发动机外部最大冷却水阻力

       1800r/minkPa(PSI)………………………………...………………...……..……..…....69 (10)

       1500r/minkPa(PSI)………………………………...……………..…..….…………...…48 (7)

发动机曲轴中心线上方冷却水的最大静压—m (ft)……………………….……………...18.3 (60)

标准节温器温度调节范围—(°F)….…………………….………………..…...82-93 (180-200)

压力盖允许的最小压力—kPa(PSI)…………………………………………….………...….69 (10)

最高箱顶温度—备用功率/常用功率(°F)...…………..………………..……104/100 (220/212)

流经HX6076热交换器的最小流量@90°F(32)L/min(U.S.GPM)…..….……….…..409 (108)

HX6076热交换器进口处的最大压力—kPa(PSI)………………………………………....345 (50)

润滑系统

机油压力

        低怠速时—kPa(PSI)……………………………………………………...…….….最小138 (20)

        额定转速时—kPa(PSI)…………………………………………..………….….310-448 (45-65)

允许的最高机油温度—(°F)………………………………….…….……….…………121 (250)

OP6023机油盘的容量

  高位—L(U.S.gal.)………………………………………………………....……………114(30)

  低位—L(U.S.gal.)……………………………………………………………….………87 (23)

系统总容量(使用复合滤清器)—L(U.S.gal.)……………………….………...……..….135 (35.7)

OP机油盘的倾斜角

 前倾角/后倾角/侧倾角……………………..…………….……………………...…..…..... 30°

燃油系统

燃油系统形式…………………………………………………………………….康明斯PT直喷系统

PT燃油泵允许的最大供油阻力

        干净滤清器—kPa(inHg)…………………………….…………………….……...…..13.3 (4)

        脏滤清器—kPa(inHg)……………………………………….….…………………….26.7 (8)

回油管路允许的最大回油阻力—kPa(inHg)………………………………….……..….…22 (6.5)

燃油泵最大流量—L/h(U.S.gph)………………………...………….……………….……428 (113)

电气系统

起动马达(重型,正极啮合)—V……………………………………………….…….……..24

蓄电池充电系统,负极接地—A…………………………………………………………….…35,

,

最大允许起动电阻—Ω…………………………………………………………….....….…0.002

推荐蓄电池最小容量

10(50°F)及以上—0°FCCA…………………………………………………………..1200

0(32°F)10(50°F)0°FCCA………………………………………………..…1280

-18(0°F)0(32°F)0°FCCA……………….…………………………………..1800

冷起动能力

带有冷却液加热器在10秒钟内冷起动的最低环境温度—(°F)………………………..10 (50)

不带冷起动装置起动的最低环境温度—(°F)……………………………………………7 (45)

发动机性能数据

在恒负荷下的稳态波动率—%………………………………………………………………±0.25

典型发电机组自由场声压级噪音:

不包括排气噪音,在额定负荷时、距发动机7.5m (24.6ft)

        1800r/mindBA……………………………………………………………………….…..

1500r/mindBA……………………………………………………………………………

与排气管出口中心线平齐,水平距离1ftdBA………………………………………………

        所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的,但不带有充电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于ISO 3046标准参考的条件—海拔110m361ft),大气压力100kPa29.53inHg),进气温度25(77°F),相对湿度30%,使用标准No.2号柴油或符合ASTM D975的柴油。

        备注:数据随时可能更改,恕不另行通知。

发动机性能参数

备用功率

常用功率

60Hz

50Hz

60Hz

50Hz

额定转速r/min

1800

1500

1800

1500

怠速—r/min

725-775

725-775

725-775

725-775

输出功率—kW(BHP)

895(1200)

731(980)

809(1085)

664(890)

平均有效压力—kPa(PSI)

1568(230)

1551(225)

1434(208)

1407(204)

活塞速度—m/sft/min

9.5(1875)

7.9(1562)

9.5(1875)

7.9(1562)

摩擦功率—kW(BHP)

127(170)

86(115)

127(170)

86(115)

发动机冷却液流量

4psi阻力下—L/min(U.S.GPM)

●最大阻力下—L/min(U.S.GPM)

24.6(390)

21.4(340)

19.6(310)

17.7(280)

24.6(390)

21.4(340)

19.6(310)

17.7(280)

干式排气管发动机数据

进气流量—L/s(CFM)

1369(2900)

920(1950)

1251(2650)

850(1800)

排气温度—(°F)

502(935)

552(1025)

485(905)

541(1005)

排气流量—L/s(CFM)

3679(7795)

2643(5580)

3290(6790)

2398(5080)

发动机辐射散热量—kW(BTU/min)

136(7720)

111(6300)

123(7015)

101(5745)

对冷却液的散热量—kW(BTU/min)

548(31200)

448(25480)

496(28210)

407(23140)

排气散热量—kW(BTU/min)

681(41969)

556(31655)

627(35665)

511(29060)

风扇冷却空气流量L/s(CFM)

36146

30425

36146

30425

湿式排气管发动机数据

进气流量—L/s(CFM)

1145(2425)

883(1870)

1090(2310)

826(1750)

排气温度—(°F)

485(905)

535(995)

468(875)

524(975)

排气流量—L/s(CFM)

3009(6375)

2473(5240)

2804(5940)

2284(4840)

发动机辐射散热量—kW(BTU/min)

113(6430)

92(5250)

103(5845)

84(4785)

对冷却液的散热量—kW(BTU/min)

696(39600)

568(32340)

629(35805)

516(29370)

排气散热量—kW(BTU/min)

556(31670)

454(25845)

514(29240)

418(23790)

      排量:37.8 liter(2300in3)                                               进气方式:增压中冷

        缸径:159mm (6.25in)                                                   燃油系统:PT(G)-EFC

        冲程:159mm (6.25in)                                                   标定功率:895 kW (1200 BHP)

        缸数:12                                                                         标定转速:1800r/min

       所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的,而不带有交流发电机、风扇、其它选用设备和被驱动的附件。





以上所示发动机性能数据,是基于ISO 3046 标准规定的条件—海拔110m(361ft),大气压力100kPa (29.53inHg),进气温度25°C(77°F),相对湿度30%使用NO.2柴油或相当于ASTM D2柴油的条件下得到的。

功率标定使用准则见《G-发动机功率标定使用准则》。

油消耗数据是基于重度为0.85kg/l(7.1lbs/U.S.gal.)NO.2柴油而得到的。



康明斯发动机排放数据单

     型式:4冲程,60°V12缸柴油机                  用途:交流发电机组动力

    排量:37.8 liter(2300in3)                                     进气方式:增压中冷

      缸径:159mm (6.25in)                                        压缩比:14.51

      冲程:159mm (6.25in)                                        排放控制措施:增压,中冷及可变正时

                       性能数据                                备用功率标定                      常用功率标定

          kW(BHP)@1800r/min(60Hz)                  895(1200)                                809(1085)

               燃油消耗 L/h(U.S.gal./h)                   225(59.4)                                 204(54.0)

                          空燃比                                       30.3                                         30.5

              排气流量 L/h(CFM)                           3679(7795)                              3290(6970)

                 排气温度°C(°F)                             502(935)                                   485(905)

排放数据

                                                                                                    单位:均为g/BHP.hr

                      成分                      备用功率标定                              常用功率标定

                      HC                                  0.10                                              0.10

                       NOX                                                12.50                                            11.50

                       CO                                 1.30                                              1.10

                       PM                                 0.11                                              0.12

                       SO2                                                  0.62                                              0.62

                       CO2                                                 510                                               510

                        N2                                                      3700                                            3700

                        O2                                                    590                                             600

                        H2O                                180                                              180

试验条件

           试验过程中,将发动机稳定控制在标定转速(±25r/min),标定功率(±2%)范围内,使得压力、温度和排放数据稳定。

燃油规范:(重量) 含量0.2%、十六烷值为42 50ASTM D975 No.2 柴油

燃油温度:37(99°F) ±5(9°F) [燃油泵进口]

进气温度:25(77°F) ±5(9°F)

大气压力:100kPa (29.53inHg) ±3.4kPa (1inHg)

湿        度:NOX测量值按75H2O/lb.干空气进行修正



      所列HCNOXCO等排放数据,均测取于满足上述试验条件的单台发动机。数据将会受到仪器、测试方法及不同发动机等因素影响。进行试验时,发动机进排气阻力应保持在数据单规定的限值内,以保证试验结果的准确。

康明斯发动机排放数据单

     型式:4冲程,60°V12缸柴油机                  用途:交流发电机组动力

    排量:37.8 liter(2300in3)                                     进气方式:增压中冷

      缸径:159mm (6.25in)                                         压缩比:14.51

      冲程:159mm (6.25in)                                        排放控制措施:增压,中冷及可变正时

                       性能数据                              备用功率标定                        常用功率标定

            kW(BHP)@1500r/min(60Hz)                731(980)                                  664 (890)

               燃油消耗 L/h(U.S.gal./h)                   184(48.5)                                 167(44.2)

                          空燃比                                     25.2                                            25.4

              排气流量 L/h(CFM)                          2634(5580)                             2398(5080)

                 排气温度°C(°F)                            552(1025)                                541(1005)

排放数据

                                                                                                    单位:均为g/BHP.hr

                      成分                            备用功率标定                        常用功率标定

                     HC                                   0.18                                            0.19

                       NOX                                                10.64                                          10.03

                       CO                                 1.96                                             1.29

                       PM                                 1.29                                             0.42

                       SO2                                                  0.61                                             0.62

                       CO2                                                 510                                              510

                        N2                                                     3100                                            3100

                        O2                                                   400                                              410

                        H2O                               190                                               180

试验条件

           试验过程中,将发动机稳定控制在标定转速(±25r/min),标定功率(±2%)范围内,使得压力、温度和排放数据稳定。

燃油规范:(重量) 含量0.2%、十六烷值为42 50ASTM D975 No.2 柴油

燃油温度:37(99°F) ±5(9°F) [燃油泵进口]

进气温度:25(77°F) ±5(9°F)

大气压力:100kPa (29.53inHg) ±3.4kPa (1inHg)

湿        度:NOX测量值按75H2O/lb.干空气进行修正



      所列HCNOXCO等排放数据,均测取于满足上述试验条件的单台发动机。数据将会受到仪器、测试方法及不同发动机等因素影响。进行试验时,发动机进排气阻力应保持在数据单规定的限值内,以保证试验结果的准确。

重庆康明斯KTA38-G2A柴油发动机详细的技术参数数据单

重庆康明斯发动机

数据单

发动机系列

D23

发动机型号

KTA38-G2A

性能曲线号

C-621-D

CPL

干排 CQ609

数据单号

DS-621-D

特征编号

D233020DX02

湿排

5

安装图

发动机单机:

带热交换器发动机:

整机数据

型式…………………………………………………………..……….4冲程、60°V12缸柴油机

进气方式………………………………………………………..…………..…………..….增压中冷

缸径—mm(in)×冲程—mm(in)…………………………..…….…....….…159×1596.25×6.25

排量—L(in3)……………………………………………………..…..……….….…….…37.8 (2300)

压缩比…………………………………………………………………….…….…..………….14.5:1

发动机干质量

发动机单机(干式排气管)—kg(lb.)…………………..…………………………...3723 (8200)

带热交换器(干式排气管)—kg(lb.)…………………..…………………..…….…3923 (8640)

发动机单机(湿式排气管)—kg(lb.)…………………..…………………………...3798 (8365)

带热交换器(湿式排气管)—kg(lb.)…………………..……………………………3997(8805)

发动机湿质量

发动机单机(干式排气管)—kg(lb.)…………………..……………………………3954 (8710)

带热交换器(干式排气管)—kg(lb.)…………………..……………………………4227 (9310)

发动机单机(湿式排气管)—kg(lb.)…………………..……………………………4045 (8910)

带热交换器(湿式排气管)—kg(lb.)…………………..……………………………4318 (9510)

转动惯量

●带FW6001飞轮—kg·m2(lb.ft2)……………………………………………………….10.4 (248)

●带FW6011飞轮—kg·m2(lb.ft2)……………………………………………………….20.8 (493)

质心至飞轮壳后端的距离(FH6017)—mm(in)………………….……..………...…...980 (38.6)

质心在曲轴中心线上方(仅发动机本身)—mm(in)……………………..…..……..…279 (11.0)

发动机悬置安装

在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…6100 (4500)

排气系统

最大允许排气背压—kPa(inHg)…………………...………………………………….…….10 (3.0)

进气系统

最大进气阻力

●脏滤芯空滤器—kPa(inH2O)………….….………………………………..……...…..….6.23 (25)

●标准型干净滤芯空滤器—kPa(inH2O)…………….…………………….…………....…2.49 (10)

●重型干净滤芯空滤器—kPa(inH2O)…………….……………………….…………....…3.74 (15)

冷却系统

  干式排气管                 湿式排气管

118     31.2           134        (35.4)

194     51.2           210       (55.4)

冷却水容量

       仅发动机—L(U.S.gal.)……………………….

       HX610散热器—L(U.S.gal.)……………….

发动机外部最大冷却水阻力

       1800r/minkPa(PSI)………………………………...………………...……..……..…....69 (10)

       1500r/minkPa(PSI)………………………………...……………..…..….…………...…48 (7)

发动机曲轴中心线上方冷却水的最大静压—m (ft)……………………….……………...18.3 (60)

标准节温器温度调节范围—(°F)….…………………….………………..…...82-93 (180-200)

压力盖允许的最小压力—kPa(PSI)…………………………………………….………...….69 (10)

最高箱顶温度—备用功率/常用功率(°F)...…………..………………..……104/100 (220/212)

流经HX610热交换器的最小流量@90°F(32)L/min(U.S.GPM)…..………………..409 (108)

HX610热交换器进口处的最大压力—kPa(PSI)…………………………………………....345 (50)

润滑系统

机油压力

        低怠速时—kPa(PSI)……………………………………………………...…….….最小193 (28)

        额定转速时—kPa(PSI)…………………………………………..………….….297-483 (43-70)

允许的最高机油温度—(°F)………………………………….…….……….…………121 (250)

OP6023机油盘的容量

  高位—L(U.S.gal.)………………………………………………………....……………114(30)

  低位—L(U.S.gal.)……………………………………………………………….………87 (23)

系统总容量(使用复合滤清器)—L(U.S.gal.)……………………….………...……..….135 (35.7)

OP机油盘的倾斜角

 前倾角/后倾角/侧倾角……………………..…………….……………………...…..…..... 30°

燃油系统

燃油系统形式…………………………………………………………………….康明斯PT直喷系统

PT燃油泵允许的最大供油阻力

        干净滤清器—kPa(inHg)…………………………….…………………….……...…..13.3 (4)

        脏滤清器—kPa(inHg)……………………………………….….…………………….26.7 (8)

回油管路允许的最大回油阻力—kPa(inHg)………………………………….……..….…22 (6.5)

燃油泵最大流量—L/h(U.S.gph)………………………...……, …….……………….……428 (113), <, /B>

电气系统

起动马达(重型,正极啮合)—V……………………………………………….…….……..24

蓄电池充电系统,负极接地—A…………………………………………………………….…35

最大允许起动电阻—Ω…………………………………………………………….....….…0.002

推荐蓄电池最小容量

10(50°F)及以上—0°FCCA…………………………………………………………..1200

0(32°F)10(50°F)0°FCCA………………………………………………..…1280

-18(0°F)0(32°F)0°FCCA……………….…………………………………..1800

冷起动能力

带有冷却液加热器在10秒钟内冷起动的最低环境温度—(°F)………………………..10 (50)

不带冷起动装置起动的最低环境温度—(°F)……………………………………………7 (45)

发动机性能数据

在恒负荷下的稳态波动率—%………………………………………………………………±0.25

典型发电机组自由场声压级噪音:

不包括排气噪音,在额定负荷时、距发动机7.5m (24.6ft)

        1800r/mindBA……………………………………………………………………….…..

1500r/mindBA……………………………………………………………………………

与排气管出口中心线平齐,水平距离1ftdBA……………………………………………….

        所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的,但不带有充电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于ISO 3046标准参考的条件—海拔110m361ft),大气压力100kPa29.53inHg),进气温度25 (77°F),相对湿度30%,使用标准No.2号柴油或符合ASTM D975的柴油。

        备注:数据随时可能更改,恕不另行通知。

发动机性能参数

备用功率

常用功率

60Hz

50Hz

60Hz

50Hz

额定转速r/min

1800

1500

1800

1500

怠速—r/min

725-775

575-650

725-775

575-650

输出功率—kW(BHP)

895(1200)

895(1200)

809(1085)

813(1090)

平均有效压力—kPa(PSI)

1568(230)

5114(741)

1434(208)

4648(674)

活塞速度—m/sft/min

9.5(1875)

7.9(1562)

9.5(1875)

7.9(1562)

摩擦功率—kW(BHP)

127(170)

86(115)

127(170)

86(115)

发动机冷却液流量

4psi阻力下—L/s(U.S.GPM)

●最大阻力下—L/s(U.S.GPM)

24.6(390)

21.4(340)

19.6(310)

17.7(280)

24.6(390)

21.4(340)

19.6(310)

17.7(280)

干式排气管发动机数据

进气流量—L/s(CFM)

1369(2900)

1126(2385)

1251(2650)

1041(2205)

排气温度—(°F)

502(935)

536(997)

485(905)

527(981)

排气流量—L/s(CFM)

3679(7795)

3225(6831)

3290(6790)

2936(6218)

发动机辐射散热量—kW(BTU/min)

136(7720)

136(7741)

123(7015)

124(7058)

对冷却液的散热量—kW(BTU/min)

548(31200)

549(31249)

496(28210)

498(28346)

排气散热量—kW(BTU/min)

681(41969)

681(38763)

627(35665)

626(35632)

风扇冷却空气流量L/s(CFM)

36146

30425

36146

30425

湿式排气管发动机数据

进气流量—L/s(CFM)

1145(2425)

883(1870)

1090(2310)

826(1750)

排气温度—(°F)

485(905)

535(995)

468(875)

524(975)

排气流量—L/s(CFM)

3009(6375)

2473(5240)

2804(5940)

2284(4840)

发动机辐射散热量—kW(BTU/min)

113(6430)

92(5250)

103(5845)

84(4785)

对冷却液的散热量—kW(BTU/min)

696(39600)

568(32340)

629(35805)

516(29370)

排气散热量—kW(BTU/min)

556(31670)

454(25845)

514(29240)

418(23790)

排量:37.8 liter(2300in3)                                               进气方式:增压中冷

        缸径:159mm (6.25in)                                                   燃油系统:PT(G)-EFC

        冲程:159mm (6.25in)                                                   备用功率:895 kW (1200 BHP)

        缸数:12                                                                         标定转速:1500r/min

       所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的,而不带有交流发电机、风扇、其它选用设备和被驱动的附件。

发动机输出功率

发动机转速

备用功率

常用功率

r/min

BHP

kWm

BHP

kWm

1500

1200

895

1090

813

燃油消耗



    输出功率        燃油消耗

  %    BHP    kWm   kg./hr    L/hr

备用功率

110

1200

895

183

215

常用功率

100

1090

813

162

191

75

818

610

125

147

50

546

407

83

98

25

272

203

42

49

0

0

0



以上所示发动机性能数据,是基于ISO 3046 标准规定的条件—海拔110m(361ft),大气压力100kPa (29.53inHg),进气温度25°C(77°F),相对湿度30%使用NO.2柴油或相当于ASTM D2柴油的条件下得到的。

功率标定使用准则见《G-发动机功率标定使用准则》。

油消耗数据是基于重度为0.85kg/l(7.1lbs/U.S.gal.)NO.2柴油而得到的。

重庆康明斯KTA38-G5柴油发动机详细的技术参数数据单

重庆康明斯发动机

数据单

发动机系列

D23

发动机型号

KTA38-G5

性能曲线号

C-4891

CPL

干排 1543

数据单号

DS-4891

特征编号

D233031DX02

湿排 N/A

6

安装图

发动机单机:3383897

带热交换器发动机:

整机数据

型式…………………………………………………………..……….4冲程、60°V12缸柴油机

进气方式………………………………………………………..…………..…………..….增压中冷

缸径—mm(in)×冲程—mm(in)…………………………..…….…....….…159×1596.25×6.25

排量—L(in3)……………………………………………………..…..……….….…….…37.8 (2300)

压缩比…………………………………………………………………….…….…..………….13.9:1

发动机干质量

发动机单机(干式排气管)—kg(lb.)…………………..…………………………...3723 (8200)

带热交换器(干式排气管)—kg(lb.)…………………..…………………..…….…3923 (8640)

发动机湿质量

发动机单机(干式排气管)—kg(lb.)…………………..……………………………3959 (8720)

带热交换器(干式排气管)—kg(lb.)…………………..……………………………4231 (9320)

转动惯量

●带FW6001飞轮—kg·m2(lb.ft2)……………………………………………………….10.4 (248)

●带FW6011飞轮—kg·m2(lb.ft2)……………………………………………………….20.8 (493)

质心至飞轮壳后端的距离(FH4018)—mm(in)………………….……..………...…...980 (38.6)

质心在曲轴中心线上方(仅发动机本身)—mm(in)……………………..…..……..…279 (11.0)

发动机悬置安装

在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…6100 (4500)

排气系统

最大允许排气背压—kPa(inHg)…………………...………………………………….…….10 (3.0)

进气系统

最大进气阻力

●脏滤芯空滤器—kPa(inH2O)………….….………………………………..……...…..….6.23 (25)

●标准型干净滤芯空滤器—kPa(inH2O)…………….…………………….…………....…2.49 (10)

●重型干净滤芯空滤器—kPa(inH2O)…………….……………………….…………....…3.74 (15)

冷却系统

  干式排气管                 湿式排气管

124     32.7                  N.A.

199     52.7                  N.A.

冷却水容量

       仅发动机—L(U.S.gal.)……………………….

       HX6076散热器—L(U.S.gal.)……………..

发动机外部最大冷却水阻力

       1800r/minkPa(PSI)………………………………...………………...……..……..….... N.A.

       1500r/minkPa(PSI)………………………………...……………..…..….…………...…48 (7)

发动机曲轴中心线上方冷却水的最大静压—m (ft)……………………….……………...18.3 (60)

标准节温器温度调节范围—(°F)….…………………….………………..…...82-93 (180-200)

压力盖允许的最小压力—kPa(PSI)…………………………………………….………...….69 (10)

最高箱顶温度—备用功率/常用功率(°F)...…………..………………..……104/100 (220/212)

流经HX6076热交换器的最小流量@90°F(32)L/min(U.S.GPM)…..….……….…..409 (108)

HX6076热交换器进口处的最大压力—kPa(PSI)………………………………………....345 (50)

润滑系统

机油压力

        低怠速时—kPa(PSI)……………………………………………………...…….….最小138 (20)

        额定转速时—kPa(PSI)…………………………………………..………….….310-448 (45-65)

允许的最高机油温度—(°F)………………………………….…….……….…………121 (250)

OP6023机油盘的容量

  高位—L(U.S.gal.)………………………………………………………....…………...114 (30)

  低位—L(U.S.gal.)……………………………………………………………….………87 (23)

系统总容量(使用复合滤清器)—L(U.S.gal.)……………………….………...……..….135 (35.7)

OP机油盘的倾斜角

 前倾角/后倾角/侧倾角……………………..…………….……………………...…..…..... 30°

燃油系统

燃油系统形式…………………………………………………………………….康明斯PT直喷系统

PT燃油泵允许的最大供油阻力

        干净滤清器—kPa(inHg)…………………………….…………………….……...…..13.3 (4)

        脏滤清器—kPa(inHg)……………………………………….….…………………….26.7 (8)

回油管路允许的最大回油阻力—kPa(inHg)………………………………….……..….…22 (6.5)

燃油泵最大流量—L/h(U.S.gph)………………………...………….……………….……..TBA

电气系统

起动马达(重型,正极啮合)—V……………………………………………….…….……..24

蓄电池充电系统,负极接地—A…………………………………………………………….…35

最大允许起动电阻—Ω…………………………………………………………….....….…0.002

推荐蓄电池最小容量

10(50°F)及以上—0°FCCA…………………………………………………………..1200

0(32°F)10(50°F)0°FCCA………………………………………………..…1280

-18(0°F)0(32°F)0°FCCA……………….…………………………………..1800

冷起动能力

带有冷却液加热器在10秒钟内冷起动的最低环境温度—(°F)………………………..10 (50)

不带冷起动装置起动的最低环境温度—(°F)……………………………………………7 (45)

发动机性能数据

在恒负荷下的稳态波动率—%………………………………………………………………±0.25

典型发电机组自由场声压级噪音:

不包括排气噪音,在额定负荷时、距发动机7.5m (24.6ft)

        1800r/mindBA……………………………………………………………………….…..

1500r/mindBA……………………………………………………………………………

与排气管出口中心线平齐,水平距离1ftdBA……………………………………………….

        所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的,但不带有充电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于ISO 3046标准参考的条件—海拔110m361ft),大气压力100kPa29.53inHg),进气温度25(77°F),相对湿度30%,使用标准No.2号柴油或符合ASTM D975的柴油。

        备注:数据随时可能更改,恕不另行通知。

发动机性能参数

备用功率

常用功率

60Hz

50Hz

60Hz

50Hz

额定转速r/min

1500

1500

怠速—r/min

725-775

725-775

输出功率—kW(BHP)

970(1300)

880(1180)

平均有效压力—kPa(PSI)

2055(298)

1868(271)

活塞速度—m/sft/min

7.9(1562)

7.9(1562)

摩擦功率—kW(BHP)

86(115)

86(115)

发动机冷却液流量

4psi阻力下—L/min(U.S.GPM)

●最大阻力下—L/min(U.S.GPM)

19.6(310)

17.7(280)

19.6(310)

17.7(280)

干式排气管发动机数据

进气流量—L/s(CFM)

1213(2570)

1140(2415)

排气温度—(°F)

513(955)

499(930)

排气流量—L/s(CFM)

3306(7005)

3051(6465)

发动机辐射散热量—kW(BTU/min)

137(2820)

125(7135)

对冷却液的散热量—kW(BTU/min)

594(33800)

539(30680)

排气散热量—kW(BTU/min)

590(33575)

544(30990)

风扇冷却空气流量L/s(CFM)

30425

30425

湿式排气管发动机数据

进气流量—L/s(CFM)

排气温度—(°F)

排气流量—L/s(CFM)

发动机辐射散热量—kW(BTU/min)

对冷却液的散热量—kW(BTU/min)

排气散热量—kW(BTU/min)

      排量:37.8 liter(2300in3)                                               进气方式:增压中冷

        缸径:159mm (6.25in)                                                  燃油系统:PT(G)-EFC

        冲程:159mm (6.25in)                                                  标定功率:970 kW (1300 BHP)

        缸数:12                                                                       标定转速:1500r/min

       所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的,而不带有交流发电机、风扇、其它选用设备和被驱动的附件。





以上所示发动机性能数据,是基于ISO 3046 标准规定的条件—海拔110m(361ft),大气压力100kPa (29.53inHg),进气温度25°C(77°F),相对湿度30%使用NO.2柴油或相当于ASTM D2柴油的条件下得到的。

功率标定使用准则见《G-发动机功率标定使用准则》。

油消耗数据是基于重度为0.85kg/l(7.1lbs/U.S.gal.)NO.2柴油而得到的。



康明斯发动机排放数据单

     型式:4冲程,60°V12缸柴油机                  用途:交流发电机组动力

    排量:37.8 liter(2300in3)                                     进气方式:增压中冷

      缸径:159mm (6.25in)                                        压缩比:13.91

      冲程:159mm (6.25in)                                        排放控制措施:增压,中冷及可变正时

重庆康明斯KTA38系列柴油发动机详细的技术参数数据单供应商,重庆康明斯KTA38系列柴油发动机详细的技术参数数据单技术咨询服务,重庆康明斯KTA38系列柴油发动机详细的技术参数数据单零配件供应,重庆康明斯KTA38系列柴油发动机详细的技术参数数据单售后服务中心,重庆康明斯KTA38系列柴油发动机详细的技术参数数据单销售维修保养服务商,重庆康明斯KTA38系列柴油发动机详细的技术参数数据单详细的技术参数,

免费热线
400-082-9096
整机销售
0731-84424871  18374999699
售后维修
0731-84424872  15580888444
配件销售
0731-84424873  18274802060
手机端
微信公众号
