卡特彼勒365‑5515原厂软管参数、故障甄别与维保装配技术手册

卡特彼勒365‑5515原厂软管参数、故障甄别与维保装配技术手册
一、365‑5515软管基础参数、件号释义与安装位置

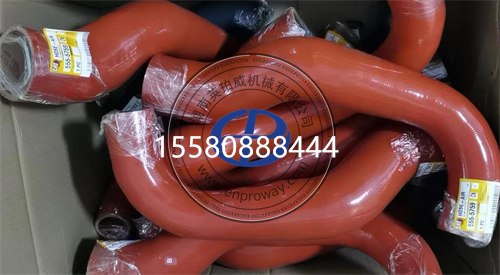

365‑5515为卡特彼勒（Caterpillar）原厂定型模制发动机冷却系统输水软管，属于工程机械、发电机组柴油发动机冷却循环关键管路耗材，专为卡特重型柴油动力平台开发。原厂采用多层增强EPDM特种橡胶+聚酯纤维编织层一体模压硫化成型，具备耐高低温交变、乙二醇冷却液耐腐蚀、抗臭氧老化、抗系统压力膨胀、耐机舱油污浸泡等综合特性，适配矿山重载、工地高粉尘、24小时不间断连续作业、冷热循环剧烈的严苛工况，是设备水温异常、管路慢渗、软管鼓包、热机水温飘高等故障对应的原厂替换配件，禁止使用通用直胶管代用，错装极易出现管路早期失效、高温停机事故。
核心原厂标准参数：原厂唯一件号365‑5515；标准名称：Coolant Hose / Radiator Hose 散热器冷却液软管；结构形式：一体模制定型弯管，多层纤维增强无拼接；材质配方：耐水解EPDM橡胶+高强度聚酯编织增强层；工作压力：匹配卡特发动机冷却系统额定工作压力；爆破压力远高于系统峰值压力，抵御热机压力冲击；工作温度区间：‑40℃～+125℃；适配介质：卡特长效乙二醇冷却液；环境耐受：耐油污、耐臭氧老化、耐工地粉尘侵蚀；装配属性：损耗类结构件，出现硬化、失弹、龟裂、鼓包、微渗水必须整段总成更换，不允许粘接、补丁修补、裁剪拼接复用。工作逻辑：365‑5515定型冷却软管串联在散热器与发动机机体水道之间，承担冷却液大流量输送循环；依靠橡胶柔性结构吸收发动机运转震动，抵消金属接头热胀冷缩带来的位移应力，避免硬管刚性连接造成接头开裂渗漏，保障冷却循环通路完整通畅，稳定整机工作水温，是卡特发动机冷却系统不可或缺的柔性连接部件。

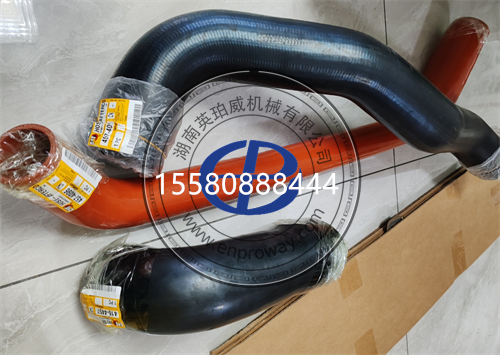

安装专属位置：属于散热器进出水专属定型弯管，自带原厂设计弯曲弧度，直接匹配对应机型散热器水口与发动机机体水道接口，管路走向、卡扣固定点位原厂预设，装配后管路无扭曲、无挤压、无憋压；区别于现场裁切通用软管，一体模制结构能够长期抵抗震动疲劳，规避管路扭曲造成的流通节流、局部过热隐患。

二、核心功能与发动机系统防护作用
365‑5515原厂冷却软管是卡特发动机冷却系统柔性核心部件，与水泵、节温器、散热器、金属硬管、弹簧卡箍组成完整闭环散热体系，核心防护价值如下：
1、保障冷却液循环通畅，抑制发动机高温原厂定型通径无节流，满载、怠速、启停变负载工况均可维持冷却液额定流量，规避局部水温过高、开锅报警故障。
2、减震卸力，保护金属接头不受应力破坏橡胶柔性吸收发动机高频震动以及冷热形变位移，释放管路拉伸应力，保护散热器铝制水口、机体水道接头，杜绝硬连接应力开裂漏水。
3、耐介质侵蚀，延缓管路老化周期专用EPDM橡胶与卡特长效冷却液化学相容，不溶胀、不内层脱层，耐受持续高温浸泡、机舱油污浸染，适配工程机械恶劣工况长期服役。
4、模制定型，消除装配衍生故障弧度、长度、管口尺寸完全按照主机状态模制，装配无需强行掰弯拉扯，避免通用软管强制安装产生的内部应力，降低早期鼓包爆裂风险。
5、可靠密封，杜绝渗漏与气阻进气管口壁厚均匀，配合卡特原厂卡箍实现圆周均匀压紧密封，消除微渗、慢漏，避免冷却液缓慢损耗以及空气进入冷却系统形成气阻，防止散热循环失效。
三、五级失效故障精准甄别（区分卡箍松动、接头损伤假性故障）
结合卡特工程机械、发电机组重载作业工况，将365‑5515软管失效划分为五级故障，区分软管本体老化失效与卡箍松弛、接头锈蚀变形带来的假性渗漏，解决“紧固卡箍依旧渗水，换新软管仍然鼓包“现场维保痛点。
3.1 一级轻症：表面失光、橡胶轻微硬化（潜伏老化）
甄别特征：软管外表面光泽消退，整体橡胶发硬，弯折回弹变差；管身未见裂纹、鼓包、渗水痕迹；发动机水温读数正常；属于长期高温烘烤、震动疲劳带来的潜伏老化，设备大修、换季维保建议预防性更换。
3.2 二级中症：应力区细密龟裂、表层氧化发白
甄别特征：软管弯曲位置、管口根部出现细密龟裂纹，表层橡胶泛白氧化；静态停机无渗漏，热机系统压力升高时会析出微量水汽；橡胶弹性衰减，重载冲击工况会快速恶化开裂，必须安排更换。
3.3 三级重症：局部鼓包隆起、管口水渍渗痕
甄别特征：管身局部鼓包凸起，管壁发软；管口位置出现冷却液水渍痕迹；热机工况水温小幅波动，冷却液液位缓慢下降；软管内部纤维编织增强层已经疲劳损伤，承压能力下降，随时存在爆裂漏水风险。
3.4 四级重度：管身开裂、持续性渗漏
甄别特征：管身出现可见裂纹，表层橡胶剥落；冷却液明显渗漏、补液频次增加；发动机水温容易偏高；管路结构强度大幅衰减，设备震动冲击极易引发撕裂爆裂。
3.5 五级终极：软管爆裂、冷却液大量喷漏（高危故障）
甄别特征：软管直接撕裂爆裂，冷却液大量快速流失；冷却系统瞬间丧失散热能力，发动机迅速高温报警；继续运行将直接引发拉缸、冲缸垫、机件热变形等重大机械事故。
3.6 故障闭环逻辑（卡特机型专属）
机舱持续高温+高频震动拉扯+冷却液长期浸泡腐蚀→软管橡胶硬化、内部纤维层疲劳受损→局部鼓包、龟裂渗水→渗漏加剧，冷却液存量下降→散热不足发动机过热→冷却系统压力进一步抬升→软管爆裂失效，触发整机高温连锁损坏。

四、故障深度成因专项剖析
4.1 高温热老化与震动疲劳（首要失效诱因）
发动机持续高温运行，软管长期处于冷热交替环境，橡胶分子老化失弹；叠加设备作业过程高频震动，管路应力集中位置反复受拉扯，逐步出现龟裂、鼓包，是原厂软管自然失效最主要诱因。
冷却液变质，腐蚀软管内层
超周期未更换冷却液、不同牌号冷却液混用、使用非原厂冷却液稀释配比错误，造成冷却液酸化，腐蚀软管内壁橡胶，引发内层溶胀、脱层，软管提前损坏。
装配不当，管路扭曲憋压
安装时软管强行拉扯、扭转、挤压，没有贴合原厂定型弧度，运行工况管路持续承受扭转应力，局部负载超标，短时间出现鼓包开裂。
卡箍选型错误、紧固力矩异常
使用非卡特原厂卡箍，紧固力矩过大压溃管口橡胶，造成管口开裂渗漏；力矩不足会密封不严，出现微渗进气，加速管口老化。
非标替代软管，规格参数不匹配
现场使用普通通用胶管替代，缺少高强度纤维增强层，耐温耐压指标不足，弯曲弧度不匹配，容易出现高温鼓包、早期爆裂，无法适配卡特重载工况。
次生连锁故障
365‑5515软管渗水→冷却液损耗、散热不足→发动机高温过热、动力下降、油耗上升→缸垫冲蚀、机件热变形；软管突发爆裂→冷却系统直接瘫痪，造成整机大修，带来高额停机与维修损失。
五、五级分级修复方案与原厂标准化装配工艺
5.1 五级故障分级处置标准
5.1.1 一级轻症：硬化失弹、无裂纹
大修、换季维保直接更换全新原厂365‑5515软管；清理接头水垢锈蚀；配套更换全新原厂卡箍，校准管路走向，消除潜伏老化隐患。
5.1.2 二级中症：细微龟裂、表层氧化
旧软管直接报废，更换原厂全新总成；检查两端接头是否锈蚀变形；调整管路固定卡扣，消除应力集中点，确认管路无扭曲挤压。
5.1.3 三级重症：鼓包、微渗水渍
立即停机更换软管；排查冷却液品质、系统压力异常诱因；清理冷却系统水垢，检查节温器、水泵工作状态，排除系统超压造成管路过载。
5.1.4 四级重度：开裂渗漏、冷却液损耗加快
紧急停机更换原厂软管；对冷却系统清洗，更换卡特合规长效冷却液；排查管路憋压、循环不畅故障，满载工况复测水温稳定性。
5.1.5 五级终极：爆裂漏水、冷却瘫痪
立刻停机禁止启动，防止高温扩大损伤；更换全新365‑5515软管与配套卡箍；全面检查发动机是否出现冲缸垫、机件热变形损伤；完成补水排气，空载加负载双工况验收。
5.2 原厂标准化拆装装配工艺（卡特机型专属）
拆卸规范：1、设备熄火停机，等待冷却系统完全降温泄压之后再作业，规避高温冷却液烫伤、带压喷漏；2、提前释放部分冷却液，减少拆卸过程介质流失；3、松开两端卡箍，旋转松动软管管口，禁止硬撬硬掰，防止铝制散热器水口、金属硬管断裂破损；4、完整取下旧软管，清理接头位置水垢、锈蚀、残留旧胶，保证接头外表面光滑无毛刺；5、检查接头无裂纹、无变形、无严重锈蚀，管路卡扣安装基座完好。
装配校准规范：1、核验件号365‑5515，确认卡特原厂模制定型冷却软管，杜绝非标通用软管错装；2、检查新软管管身，确认无裂纹、凹陷、缺胶，弯曲弧度与原件一致；3、管口仅薄涂洁净冷却液作为装配润滑，严禁使用黄油、机油，油脂会造成橡胶溶胀加速老化；4、对准接头平稳推入，管口套接到位，无虚接、偏移；5、调整管身，保持原厂定型自然姿态，无扭曲、无拉伸、无挤压，避开机舱高温热源与运动部件干涉；6、装配全新原厂卡箍，对称均匀紧固，力矩适中，防止过紧压坏管口橡胶，过松密封渗漏；7、复位管路固定卡扣，限制运行晃动位移；8、加注卡特原厂长效冷却液，完整执行冷却系统排气；9、发动机怠速运行5‑10min，检查管口结合位置无渗漏；10、负载工况运行，确认水温稳定，管路无鼓包、无异常位移即为验收合格。
六、精准适配机型与终端应用场景

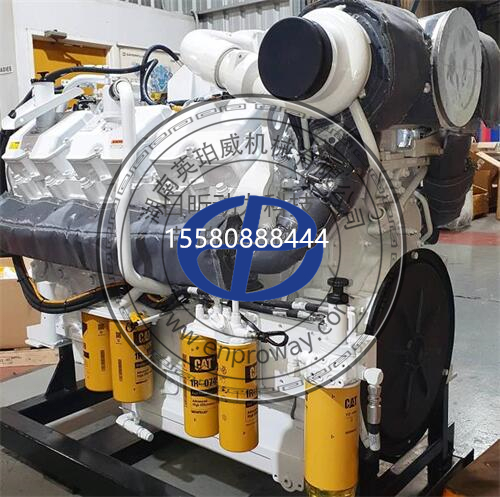

6.1 精准适配发动机机型
适配卡特对应配置C系列、C7/C9/C11/C13系列柴油发动机，配套挖掘机、装载机、发电机组动力总成；为设备专属模制定型管路，必须核对整机S/N序列号确认完全匹配。
6.2 终端应用设备场景
卡特大型挖掘机、轮式装载机、矿用设备、工业备用发电机组；适配矿山、工地重载连续作业，高粉尘、高低温交替恶劣工况。

七、配套原厂维保配件清单
7.1 冷却系统核心配套件
365‑5515原厂冷却软管；卡特原厂弹簧卡箍；卡特长效冷却液；管路固定卡扣、减震胶垫；接头密封垫圈。
7.2 系统联动维保配件
节温器总成、水温传感器、冷却水泵、散热器总成、冷却系统清洗剂、排气阀组件。
7.3 维保耗材与辅助工具
卡箍专用工具、扭矩工具、接液盘、无尘擦拭布、冷却液加注工具、管路外观检查灯具。
八、长效维保规范与装配禁忌（规避软管早期失效爆裂）
1、365‑5515属于卡特设备专属模制定型软管，严禁普通通用胶管、非标仿制软管替代使用，非标件耐温耐压不足、弧度不匹配，存在爆裂漏水重大安全风险。2、软管出现硬化、龟裂、鼓包、微渗水，必须整体更换总成，禁止修补粘接复用，橡胶与内部编织层疲劳损伤不可逆。3、每次更换软管，同步更换全新原厂卡箍，旧卡箍弹性衰减，是管口微渗漏高频隐患点。4、装配过程软管不得扭曲、强行拉伸挤压，保持原厂自然定型姿态，消除扭转应力，避免后期鼓包开裂。5、禁止混用不同规格、不同品牌冷却液，严格按照保养周期更换冷却液，防止介质酸化腐蚀软管内壁。6、管口装配润滑只能使用洁净冷却液，机油、润滑脂、黄油会腐蚀橡胶，造成管口溶胀渗漏。7、矿山、重载设备，定期巡检软管应力弯曲位置、管口根部，提前识别老化征兆，杜绝作业途中软管爆裂抛锚。8、新装软管完成装配，必须执行怠速检漏、负载测温、管路形变检查三重验收，确认无渗漏、管路姿态正常、水温稳定，方可投入正式作业。
