奔驰MTU X57599101568橡胶波纹管原厂参数、故障甄别与维保装配技术手册

奔驰MTU X57599101568橡胶波纹管原厂参数、故障甄别与维保装配技术手册
一、X57599101568波纹管基础参数、件号释义与适配机型、应用位置

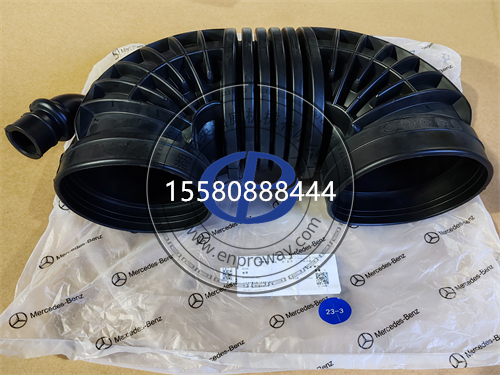

X57599101568为奔驰MTU原厂特种增强型橡胶伸缩波纹管（柔性减震护套/防尘伸缩套），属于MTU高端工业重载发动机、发电机组、船机核心防护柔性配件。产品采用多层高强纤维帘线+耐油耐候特种橡胶一体模压成型，具备伸缩补偿、减震降噪、防尘防水、防油污、缓冲热胀冷缩形变功能，区别于普通橡胶软管，专为发动机高频震动、冷热交变、机舱油污恶劣工况设计，是MTU发动机定期维保、老化渗漏、开裂失效必换密封防护配件。
核心原厂结构参数：原厂唯一配件号X57599101568；标准名称：橡胶波纹管 / Rubber Bellows / Flexible Expansion Boot；结构形式：多层波纹伸缩结构、内置高强纤维增强层、端口加厚密封法兰；材质：耐油耐老化CR/NBR复合特种橡胶；工作温度区间：-35℃～+125℃，短时峰值耐温135℃；适配介质：发动机机油雾、柴油油气、冷却水水汽、机舱潮湿空气；功能特性：轴向伸缩补偿、径向减震、密封防尘、隔热缓冲；装配属性：一次性老化件，开裂、硬化、失弹、龟裂必须强制总成更换，禁止修补复用、胶补修复。工作逻辑：X57599101568波纹管以柔性波纹结构装配于发动机活动连接、伸缩间隙部位，利用波纹伸缩特性，自动补偿发动机工作热胀冷缩、机架震动位移；端口法兰紧密贴合壳体，形成密闭防护屏障，阻止灰尘、泥水、油污、水汽侵入设备运动副与精密接口，同时缓冲震动应力，降低金属硬连接疲劳磨损，保障对应机构运行精准、清洁、稳定。
精准适配动力机型与设备：专属适配奔驰MTU 16V4000、12V4000、8V4000系列工业发电机组、船用主推发动机、矿山油田动力机组、轨道交通动力设备；广泛应用于MTU4000全系重载动力平台；核心安装点位：发动机执行机构伸缩护套、连杆机构防尘套、油门执行器波纹管、精密传动间隙防护套、废气旁通机构伸缩密封位。该件为MTU4000平台专用版型，波纹间距、伸缩行程、端口法兰尺寸、压缩量专属定制，无通用替代件，错用非标件会出现伸缩卡滞、密封不严、过早老化开裂故障。

二、核心功能与发动机系统防护作用
X57599101568橡胶波纹管是MTU重载发动机精密机构的柔性防护核心部件，承担形变补偿、密封防护、减震缓冲三重核心作用，保障动力系统长效稳定运行，核心防护价值如下：
1、热胀冷缩伸缩补偿，消除硬连接应力发动机启停冷热交替产生尺寸形变，波纹结构可精准适配轴向伸缩、径向微量偏移，彻底消除金属硬连接拉伸、挤压应力，避免机构变形、螺丝松动、壳体开裂。
2、全域防尘防水，保护精密运动机构完全封闭防护间隙，阻挡工地粉尘、机舱油污、雨水潮气侵入执行器、连杆、传动机构，杜绝卡滞、锈蚀、积碳卡顿，保障油门与执行机构动作精准灵敏。
3、减震降噪，弱化高频震动冲击柔性橡胶结构吸收发动机高频震动与机械噪音，减少震动传导至精密电气与执行部件，降低部件疲劳损伤，延长整机附属配件使用寿命。
4、耐油耐候，适配机舱恶劣工况特种耐油橡胶配方，长期耐受机油油气、柴油挥发物腐蚀，不易溶胀、硬化、脱层，适配24小时不间断重载、高低温交变、露天机舱工况。
5、标准化限位防护，杜绝机构异物卡滞规范伸缩行程与形变范围，限制机构超程偏移，同时防止外部杂物进入运动间隙，规避执行器卡滞、动力响应异常、机组调速不稳故障。
三、五级失效故障精准甄别（区分装配不当、外力磨损假性故障）
结合MTU4000系列发动机工况特性，将X57599101568波纹管失效划分为五级故障，精准区分橡胶自然老化、外力磨损、装配挤压、高温腐蚀导致的故障，解决“外观完好但防护失效、隐性漏气进尘“维保痛点。
3.1 一级轻症：表面轻微失光、细微龟裂（潜伏故障）
甄别特征：波纹管外壁光泽消退、轻微发乌；波纹褶皱根部出现肉眼极细龟裂，无开裂、无漏气、无渗油；设备动作正常、无卡滞；属于长期高温老化潜伏损伤，重载连续工况会快速扩展，机组大修必须更换。
3.2 二级中症：局部硬化、弹性衰减、轻微积油
甄别特征：橡胶整体变硬、回弹变差，伸缩僵硬；端口位置轻微吸附油泥；无破损、无漏气进水；机构动作轻微干涩，响应变慢；橡胶材质已经发生热老化失弹，密封补偿能力大幅下降，属于必须更换工况。
3.3 三级重症：波纹开裂、微渗油气、进灰积垢
甄别特征：波纹根部出现贯通裂纹，机舱油气渗入护套内部；护套内积灰、积油垢；精密机构开始轻微卡滞、动作响应延迟；防护屏障完全失效，需停机及时更换，避免精密部件磨损加剧。
3.4 四级重度：大口开裂、变形鼓包、伸缩卡滞
甄别特征：波纹管大面积开裂、局部鼓包脱层、扭曲变形；伸缩行程受阻，机构运动卡滞、异响；大量灰尘油污侵入内部，直接影响执行机构精度，设备出现调速不稳、响应迟钝故障。
3.5 五级终极：护套破损脱落、完全失效（高危故障）
甄别特征：波纹管撕裂、脱落、解体；防护完全丧失，泥沙、污水直接侵入精密运动机构；造成机构卡滞、咬死、调速失灵，引发机组转速波动、停机故障，属于重大设备隐患。
3.6 故障闭环逻辑（MTU4000平台专属）
长期高温机舱烘烤+油气腐蚀+高频往复伸缩震动→X57599101568橡胶老化、硬化、龟裂→密封防护失效、水汽粉尘侵入→精密连杆/执行机构积碳积垢、卡滞磨损→机组调速响应异常、转速波动、动作卡顿，严重时造成执行机构报废、机组停机维保。

四、故障深度成因专项剖析
4.1 高温热老化（首要失效诱因）
MTU4000发动机持续高负荷运行，机舱长期高温烘烤，橡胶高分子材料逐步老化、失弹、硬化，褶皱应力集中位置率先龟裂开裂，是原厂件自然失效的核心原因。
机油柴油油气腐蚀溶胀
机舱内机油雾、柴油挥发油气长期附着管壁，普通橡胶易溶胀、脱层、开裂，该原厂件虽为耐油配方，但超期服役仍会逐步腐蚀失效。
往复伸缩疲劳损伤
执行机构频繁动作，波纹管持续伸缩、弯折、形变，波纹根部应力反复累积，产生疲劳裂纹，属于高频运动件正常工况损耗。
装配偏差、挤压扭曲损伤
装配时波纹管歪斜、扭曲、受压变形，未预留伸缩余量，设备运行后局部应力集中，短期出现崩裂、撕裂，属于典型人为装配故障。
外力磕碰、粉尘磨蚀
机舱检修工具磕碰、粉尘颗粒长期摩擦管壁，造成外壁磨损变薄，加速破损失效。
次生连锁故障
X57599101568波纹管失效→防尘防水失效→精密运动机构积灰积油、锈蚀卡滞→发动机调速响应滞后、转速波动、怠速不稳→严重时执行机构磨损咬死，引发机组停机、动力异常，大幅提升大修成本。
五、五级分级修复方案与原厂标准化装配工艺
5.1 五级故障分级处置标准
5.1.1 一级轻症：轻微龟裂、失光老化
机组常规大修、换季维保，直接更换全新原厂X57599101568波纹管；清理护套安装位积油积尘；检查机构伸缩行程无干涉，规范装配提前消除隐患。
5.1.2 二级中症：硬化失弹、轻微积油
直接报废旧件，强制更换原厂全新波纹管；彻底清洁内部机构油泥积碳；检查运动副润滑状态，复测机构动作顺畅度。
5.1.3 三级重症：裂纹渗油、进灰积垢
立即停机更换配件；拆解清理内部精密机构积灰、油垢、胶质；检查机构有无磨损卡滞；更换全新护套后测试全行程动作顺畅无卡顿。
5.1.4 四级重度：开裂变形、伸缩卡滞
停机检修更换全新X57599101568波纹管；校正机构安装位置，排查干涉摩擦点；完整复测机构伸缩、调速动作，确保无卡滞、无异响。
5.1.5 五级终极：破损脱落、防护失效
紧急停机排查，防止机构咬死磨损；更换全新原厂波纹管；全面清洗精密运动机构、除锈除垢、重新润滑；整机空载、负载双工况测试验收。
5.2 原厂标准化拆装装配工艺（MTU4000平台专属）
拆卸规范：1、机组停机冷却，切断控制电源，释放机构残余应力；2、标记护套安装方向、端口位置，避免装反错位；3、松开两端卡箍/固定压圈，轻柔剥离旧波纹管；4、禁止硬撬硬扯，防止拉伤机构杆件、刮伤密封面；5、彻底清理安装基座、杆件表面油泥、积碳、粉尘、毛刺；6、检查运动机构行程顺畅度，无变形、无卡滞、无磨损。
装配校准规范：1、核验件号X57599101568，确认MTU4000专用原厂版型，杜绝非标替代件；2、外观检查新波纹管：波纹规整、无裂纹、无脱层、端口法兰平整、弹性均匀；3、装配前确保安装部位干燥洁净，无油污杂质；4、按原厂标记方向对位套入，保证波纹管自然舒展、无扭曲、无歪斜、无挤压；5、预留标准伸缩余量，杜绝紧绷、受压、干涉；6、两端卡箍均匀锁紧，居中压实端口法兰，密封贴合严密不松动；7、手动全程推拉测试机构伸缩，波纹管伸缩顺畅、无卡滞、无偏移、无局部拉扯；8、空载试运行机组，观察护套形变均匀、无摩擦、无鼓包；9、负载工况复测，无异响、无卡顿、无渗漏积油即为验收合格。

六、精准适配机型与终端应用场景
6.1 精准适配发动机机型
奔驰MTU发动机：8V4000、12V4000、16V4000全系工业、船用、油田重载动力平台。
6.2 终端应用设备场景
MTU大功率柴油发电机组、船舶主推进动力机组、油田钻井动力设备、矿山重载动力机组、轨道交通备用动力、野外不间断作业动力设备；适配高温、高粉尘、高油污、连续24小时运行严苛工况。
七、配套原厂维保配件清单
7.1 波纹管系统核心配套件
X57599101568橡胶波纹管；不锈钢紧固卡箍；端口密封垫圈；机构润滑脂；防尘防护套固定压片。
7.2 MTU4000平台大修配套件
进气波纹管、排气柔性接头、执行器密封套件、连杆防尘套、机舱耐油胶管、各类橡胶密封防护总成。
7.3 维保耗材与辅助工具
无纤维无尘布、专用卡箍钳、橡胶件专用润滑脂、外观检查手电、行程标尺测量工具。
八、长效维保规范（杜绝X57599101568早期失效、反复损坏）
1、X57599101568为橡胶老化损耗件，超期龟裂、硬化、失弹必须总成换新，禁止胶水修补、贴补复用，修补件伸缩疲劳强度不足，短期必再次开裂失效。2、严格使用MTU原厂专用件，禁止非标、普通橡胶波纹管替代，替代件耐油耐温、伸缩行程不匹配，极易出现溶胀、卡滞、破损。3、装配必须保证自然舒展、无扭曲、无紧绷，预留充足伸缩余量，杜绝强行挤压安装，扭曲装配是短期撕裂的主要原因。4、每次机组大修、年度维保强制检查波纹管状态，轻微老化建议提前更换，避免运行中破损进尘造成精密机构损伤。5、禁止机舱高压水***直冲波纹管位置，防止水汽、污水侵入护套内部，加速橡胶老化与机构锈蚀。6、检修作业避免工具磕碰、划伤管壁，外壁微小划痕会快速扩展为裂纹破损。7、严禁过量涂抹油脂接触橡胶外壁，避免加速橡胶腐蚀老化，仅可使用原厂适配橡胶润滑保养材料。8、新装配件必须手动全行程测试+空载+负载三重验收，确认伸缩顺畅、无干涉、无摩擦，方可投入长期运行。
