卡特彼勒3S‑9643油封环原厂参数、故障甄别与维保装配技术手册

卡特彼勒3S‑9643油封环原厂参数、故障甄别与维保装配技术手册
一、3S‑9643油封环基础参数、替换件号与适配机型、配套总成
3S‑9643（CAT 3S9643）为卡特彼勒原厂旋转轴FKM***橡胶骨架唇形油封环，属于3400/C系列、3500重载平台发动机旋转轴专用密封配件，可适配曲轴前端、水泵轴、发电机驱动轴等旋转部位密封，和前文346‑3340顶环、2P‑2817中环、7N‑7078油环、524‑5564活塞销、247‑7133节温器共同构成大修密封配套体系，用于阻挡润滑油向外渗漏，同时隔绝外部粉尘、泥水侵入轴承腔体，是杜绝旋转轴部位渗油、轴颈异常磨损的关键密封部件。本品采用金属加固骨架+***橡胶FKM唇口、内置螺旋弹簧自紧结构，耐高温机油、耐冷却液喷淋、抗老化，适配矿山、油田、发电机组24小时连续重载、粉尘泥水恶劣工况，原厂件唇口加工精度高，弹簧预紧力稳定，不易出现早期渗油、唇口翻转失效。
核心原厂结构参数：原厂唯一件号3S‑9643；密封类型：弹簧自紧唇形旋转轴油封；轴径57.72mm；外径67.59mm；宽度6.35mm；密封主体材质FKM***橡胶，内置碳钢螺旋弹簧，外圈加固金属骨架；耐受工作温度‑30℃～150℃；适配轴旋转线速度最高12m/s；耐受机油压力≤0.35bar；装配属性：大修强制必换件，只要拆解对应旋转轴总成，无论外观是否完好，必须更换全新油封环；禁止旧油封清洗、打磨修复后重复装机。工作逻辑：依靠内置弹簧持续压紧唇口贴合旋转轴颈表面，形成一道动态密封屏障；内侧阻挡润滑油向外渗漏，外侧阻挡灰尘、泥水、杂质进入轴承腔，唇口跟随轴高速旋转自适应微量跳动，维持密封性能，避免轴颈磨粒磨损。
精准适配动力机型：卡特彼勒发动机3176、3306、3406B、3406C、3406E、3408、3408B、3408C、3412、C9、C11、C12、C13、C15、C18、3508、3512、3516；适配整机设备：769D/771D矿用自卸车、D9R推土机、988F装载机、大型挖掘机、SR4/SR4B工业发电机组、油田钻井动力、道路铣刨铲运设备；可用于曲轴前端、水泵轴、辅助驱动轴、发电机输入轴等对应轴径位置密封；不可与234‑8937大尺寸曲轴油封互换，两者尺寸、安装腔体完全不同。

二、核心功能与整机系统防护作用
3S‑9643油封环压装在壳体座孔内，唇口紧贴旋转轴颈，配合轴颈、轴承、壳体座孔组成旋转轴动态密封单元，协同润滑、冷却系统保障整机运行可靠性，核心功能与整机防护价值如下：
1、动态封油，防止润滑油向外渗漏弹簧自紧唇口跟随轴高速旋转形成油膜密封，阻止轴承腔内部机油向外泄漏，避免机油损耗、壳体外部油污堆积，保护周边管路线束不被机油侵蚀污染。
2、外界隔绝，阻挡粉尘泥水侵入腔体外侧防尘唇阻挡矿山工地粉尘、雨水泥浆进入轴承与轴颈配合区域，防止杂质进入润滑腔形成研磨介质，保护轴颈、滚动轴承不发生磨粒磨损。
3、保护运动副，避免衍生机械故障油封失效渗油之后会造成轴承缺油磨损；杂质侵入会造成轴颈拉伤起槽，轴颈一旦损伤，即便更换新油封依旧会持续漏油，间接保护整套传动部件使用寿命。
4、降低维保成本，规避次生连锁故障密封失效漏油会污染皮带、皮带轮，造成皮带打滑、磨损断裂；机油滴落到高温排气部件，还存在起火安全隐患，合格3S‑9643油封环可以规避该类风险。
5、适配重载交变工况，维持长期密封稳定性FKM***橡胶材质耐受发动机高温辐射、机油高温老化，适合24小时不间断作业设备，减少野外设备非计划停机故障。
三、五级失效故障精准甄别（区分座孔损伤、轴颈磨损假性漏油）
结合卡特3400/C/3500重载机型工况特点，将3S‑9643油封环失效分为五级故障，区分油封本体损坏、壳体座孔失圆、轴颈磨损起槽、轴承损坏造成的假性漏油，解决“换完油封很快又漏油“维修难点。
3.1 一级轻症：唇口轻微老化，微量渗油（潜伏隐性故障）
甄别特征：设备停机壳体表面有轻微油迹，运行状态无明显油滴滴落；空载看不出渗漏，重载升温后渗出微量油雾油污；拆解检查油封外观完整，唇口出现轻微硬化、弹性下降，弹簧无断裂；属于长期高温老化潜伏损伤，重载工况会快速恶化成滴油。
3.2 二级中症：唇口磨损，持续渗油
甄别特征：设备运转状态壳体位置持续渗出机油，壳体外部油污越积越厚，但尚未形成连续油滴；无机油压力报警；拆解可见油封唇口磨损、轻微外翻，弹簧预紧力衰减；只清洁外部油污不更换油封无法解决故障。
3.3 三级重症：唇口开裂、弹簧松弛，滴油漏油
甄别特征：运行时机油连续滴落到地面；机油消耗量上升；周边皮带沾附机油；拆解发现油封唇口开裂、弹簧松弛脱落，密封唇已经无法贴合轴颈；必须停机更换油封，不可继续带病运行。
3.4 四级重度：油封环外圈松动，壳体座孔窜动漏油
甄别特征：换新油封短期就再次漏油；壳体座孔位置向外渗油；拆解发现油封外圈和壳体座孔之间发生转动，外圈橡胶磨损；多为壳体座孔失圆磨损，仅更换油封不能根治故障。
3.5 五级终极：油封撕裂、唇口翻转，大量喷油（高危故障）
甄别特征：运转瞬间大量机油向外喷出，短时间机油液位快速下降；存在轴承缺油烧毁风险；拆解可见油封环撕裂、唇口完全翻转脱出；必须立刻停机，防止轴承抱轴损坏。
3.6 故障闭环逻辑（3400‑3500平台专属）
高温+粉尘泥水侵蚀→3S‑9643油封唇口老化磨损、弹簧预紧力衰减→密封失效漏油；杂质进入造成轴颈拉伤起槽；即便更换全新油封，轴颈沟槽破坏油膜，会再次漏油；漏油污染皮带高温部件，衍生皮带损坏、起火隐患。

四、故障深度成因专项剖析
4.1 高温老化，橡胶材质性能衰减（首要诱因）
设备长期重载，周边排气高温辐射，机油高温烘烤，FKM橡胶长期热氧老化，唇口变硬失去弹性，弹簧疲劳松弛，密封预紧力下降，是3S‑9643油封早期失效最主要原因。
4.2 外部粉尘泥水侵入，唇口磨粒磨损
设备露天矿山工地作业，泥水粉尘附着轴颈，随轴旋转研磨油封唇口，唇口逐步被磨出沟槽，密封失效；防尘功能失效之后形成恶性循环，磨损速度急剧加快。
4.3 装配工艺不规范，装机就产生先天损伤
安装油封使用错误工具敲击唇口，造成唇口划伤、翻转；油封压装歪斜；轴颈存在毛刺尖角没有打磨，装配直接割破唇口；油封外圈不允许打过量密封胶，胶料挤入唇口会造成密封失效。
4.4 轴颈拉伤起槽，属于油封无法补偿损伤
轴颈表面被杂质磨出环形沟槽，无论更换多少全新3S‑9643油封，唇口都会落入沟槽，无法建立有效油膜，维修中非常容易被忽略。
4.5 壳体座孔磨损失圆，油封外圈转动
壳体座孔长期拆装磨损，孔径变大失圆，油封外圈在孔内发生周向转动，外圈橡胶磨损，出现外圈位置漏油，只更换油封不能修复座孔问题。
4.6 次生连锁故障
3S‑9643油封失效漏油→机油损耗增大；机油污染传动皮带造成打滑断裂；机油滴落在高温排气件，存在起火风险；杂质侵入轴承，造成轴承烧毁抱轴，进一步引发整机传动部件损坏。
五、五级分级修复方案与原厂标准化装配工艺
5.1 五级故障分级处置标准
5.1.1 一级轻症：唇口轻微老化，微量渗油
拆解总成，强制更换全新原厂3S‑9643油封环；检查轴颈表面状态，打磨去除毛刺；清洁壳体座孔；规范压装；试车确认无渗漏，消除潜伏故障。
5.1.2 二级中症：唇口磨损持续渗油
报废旧油封，更换全新3S‑9643油封；细致检查轴颈有无沟槽拉伤；座孔检查圆度；清理周边油污；试车确认无渗漏。
5.1.3 三级重症：唇口开裂弹簧松弛，滴油漏油
更换全新油封；仔细检测轴颈磨损沟槽深度，沟槽超限需要轴颈喷涂修复或者更换轴部件；清洁座孔，去除锈蚀毛刺；装配完成后冷机、热机分别巡检渗漏。
5.1.4 四级重度：油封外圈松动，座孔窜动漏油
更换全新3S‑9643油封；对壳体座孔失圆磨损部位做镶套或者喷涂修复；不可依靠大量打胶弥补座孔磨损；装配完成持续观察，杜绝复发漏油。
5.1.5 五级终极：油封撕裂喷油，高危故障
立即停机拆解；全面检查轴承烧蚀、轴颈损伤；清理全部泄漏机油，清理周边高温部件油污；按需修复轴颈、座孔，装配全新油封；试车全程监控机油液位与渗漏情况。
5.2 原厂标准化拆装装配工艺（3400/C/3500平台专属）
拆卸规范：1、设备完全停机冷却，释放残余压力；2、拆除周边皮带、护罩等干涉零部件；3、使用专用油封拔取工具取出旧3S‑9643油封，禁止螺丝刀撬划轴颈和壳体座孔，防止座孔、轴颈产生划痕；4、彻底清洁壳体座孔，去除旧胶、锈蚀、毛刺；5、仔细目视+量具检查轴颈表面，确认无沟槽、毛刺、尖角。
装配校准规范：1、核验件号3S‑9643，确认尺寸与腔体、轴颈匹配；2、外观检查新油封：唇口完整无划伤，弹簧完整无脱落，橡胶无破损；3、确认油封安装方向：密封唇口朝向腔体内部润滑油一侧，防尘外侧朝外，严禁方向颠倒；4、轴颈尖角毛刺必须打磨圆滑，轴颈和油封唇口薄薄涂抹洁净机油做初润滑；5、使用专用套筒压套，垂直均匀施压压入油封，禁止敲击唇口，保证油封外圈完全到位、不歪斜；6、油封外圈可薄涂少量密封胶，禁止胶料过多挤入唇口；7、装配周边零部件，对中安装皮带轮，禁止皮带轮偏斜磕碰油封唇口；8、空载运行，逐步升温，巡检油封位置无渗漏、无异常异响，即为验收合格。

六、精准适配机型与终端应用场景
6.1 精准适配发动机机型
卡特发动机：3176、3306、3406B、3406C、3406E、3408、3408B、3408C、3412、C9、C11、C12、C13、C15、C18、3508、3512、3516，覆盖3400经典重载、C系列电控、3500大排量燃气/柴油平台。
6.2 终端应用设备场景
露天矿山自卸车辆、大型推土机装载机、大型挖掘设备、油田野外动力机组、SR4系列工业发电机组、道路铣刨铲运机械；适配高粉尘、泥水、高温辐射、24小时连续满负荷严苛工况，保障旋转轴部位密封可靠性。
七、配套原厂大修维保配件清单
7.1 密封系统核心配套件

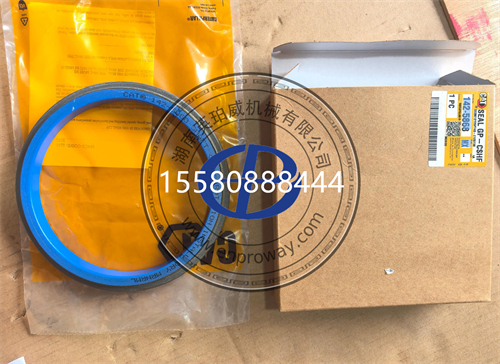

3S‑9643油封环；对应部位全套O型圈、密封垫片；曲轴油封142‑5868、234‑8937；整套大修密封包。
7.2 发动机大修配套件
346‑3340顶环、2P‑2817中环、7N‑7078油环；524‑5564活塞销、9Y‑7212活塞总成；5863377气缸套；247‑7133节温器；轴瓦止推轴承套件。
7.3 维保耗材与辅助工具
卡特原厂机油、三滤；零部件清洗剂；装配润滑脂、密封胶；油封拔取器、专用压套套筒；轴颈打磨修复工具。
八、长效维保规范（杜绝3S‑9643油封早期失效、反复漏油故障）
1、只要拆解该旋转轴密封腔体，3S‑9643油封必须强制全新更换，旧油封禁止重复使用，橡胶、弹簧的疲劳损伤肉眼无法完全识别。2、设备日常巡检重点观察油封位置油污滴油状态，早期发现微量渗漏及时处理，避免演变成轴承损坏、机油大量泄漏事故。3、野外矿山设备做好护罩防护，减少泥水粉尘直接冲刷油封位置，延缓唇口磨粒磨损。4、装配必须使用专用压套工具，禁止螺丝刀、锤子直接敲击油封，分清油封唇口朝向，严禁反向安装。5、大修时务必检查轴颈表面，一旦出现环形沟槽，只更换油封无法根治漏油，需要修复轴颈。6、壳体座孔失圆磨损，不能依靠大量打密封胶来补偿，必须修复座孔，否则油封外圈会发生转动，很快再次漏油。7、坚决拒绝劣质副厂油封，副厂件橡胶材质、弹簧预紧力不达标，重载工况短时间就会出现唇口硬化、弹簧松弛、漏油复发。8、周边皮带轮装配必须保证同轴对中，皮带轮偏斜摆动会加速油封唇口局部磨损，缩短油封使用寿命。
