一、524‑5564活塞销基础参数、适配机型与配套总成

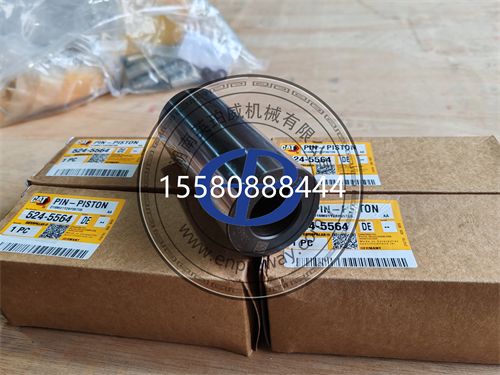

524‑5564（CAT 5245564）为卡特彼勒3400重载平台原厂专用空心浮式活塞销，是连接9Y‑7212活塞总成与连杆小头的核心传力部件，完全适配3400系列全系重载柴油发动机，与前文三套原厂活塞环（346‑3340顶环、2P‑2817二道环、7N‑7078油环）、5863377气缸套组成完整原厂大修四配套，为3400平台标准标配活塞销，无替代兼容副厂通用件，大修必须使用原厂同型号配件。本品采用高强度合金锻钢材质、整体调质硬化+表面精磨工艺，具备抗高压冲击、抗疲劳形变、耐高低温交变特性，适配矿山、基建、油田24小时满负荷严苛工况，主要承担活塞燃烧爆发力传递、约束活塞往复运动轨迹的核心作用，是杜绝活塞偏磨、连杆异响、拉缸故障的关键配件。
核心原厂结构参数：原厂唯一件号524‑5564；结构形式：全浮式空心活塞销；标准外径50.795mm，原厂精密公差级；适配活塞：9Y‑7212（2W‑0865）原厂活塞；适配连杆：3400平台标准连杆小头孔径；装配形式：全程浮动式（工作状态可在活塞销座、连杆小头内自由微量转动）；材质：高强度合金锻钢，整体淬火硬化，表层精磨防锈耐磨；单缸装配数量1件，整机装配数量匹配机型：3406机型6件、3408机型8件、3412机型12件；适配发动机爆发压力175bar，耐受持续高温、高频冲击负荷；属于发动机大修强制必换件，出现磨损超差、表面拉伤、点状剥落、形变弯曲必须整体更换，禁止打磨修复、旧件重复装配使用。工作逻辑：采用全浮式设计，发动机工作时活塞销可在活塞销座与连杆小头双向浮动，均匀分散受力、避免局部偏磨，大幅提升使用寿命，精准约束活塞运动轨迹，保障活塞环与缸套垂直贴合，杜绝密封失效、偏磨窜气问题。
精准适配动力机型：卡特彼勒发动机3406B、3406C、3406E、3408、3408B、3408C、3408E、3412、3412C、3412E；适配整机设备：769C/769D/771C/771D/773B/773D矿用自卸车、D8N/D9N/D9R推土机、988B/988F大型装载机、SR4工业发电机组、PM‑565铣刨机、623F/627F铲运机、油田钻井动力机组；专属适配3400大排量重载平台，不兼容C15、C18、C32、C7/C9等其他系列机型，无跨平台互换性。
二、核心功能与整机系统防护作用
524‑5564活塞销贯穿9Y‑7212活塞销座与连杆小头，配合活塞销卡簧定位，联动活塞、连杆完成往复做功运动，与整套活塞环、缸套、连杆组件协同保障发动机稳定运行，核心功能与防护价值如下：
1、动力传递核心，承载做功负荷直接承接活塞顶部燃油爆燃产生的高压冲击力，将直线往复动力精准传递至连杆，驱动曲轴旋转输出动力，是发动机动力传输的核心枢纽，承受整机单缸最大冲击载荷。
2、精准定位活塞，杜绝偏磨失效严格约束活塞运动轨迹，保证活塞与气缸套垂直同轴运动，避免活塞、活塞环偏斜，防止346‑3340、2P‑2817、7N‑7078整套活塞环偏磨、密封失效，从根源杜绝窜气、烧机油、缸壁拉伤故障。
3、双向浮动卸力，提升部件寿命全浮式结构可在活塞销座与连杆小头内自由转动，均匀分散接触面磨损，避免局部单点磨损、卡滞，大幅延长活塞销、连杆小头、活塞销座使用寿命。
4、辅助散热，降低局部热负荷空心结构可流通润滑油，带走活塞销座、连杆小头工作热量，降低局部高温堆积，避免活塞局部过热变形、环槽烧蚀，辅助保护整套活塞环密封性能。
5、规避连锁机械故障，保障整机稳定合格的活塞销可杜绝活塞摆动、连杆偏移，避免因定位偏差引发的异响、拉缸、抱瓦、曲轴磨损等重大机械故障，保护整机运动副安全。

三、五级失效故障精准甄别（区分销座磨损、连杆故障、装配缺陷）
结合3400平台重载高频冲击、冷热交变工况，将524‑5564活塞销失效划分为五级故障，精准区分活塞销本体失效、活塞销座磨损、连杆小头磨损、装配不当导致的假性故障，解决“更换活塞环仍异响、动力抖动“的维修难点。
3.1 一级轻症：轻微均匀磨损，间隙微量超标（隐性潜伏故障）
甄别特征：整机空载运行无异响，重载工况轻微动力抖动、扭矩输出不均；无排烟、窜气异常；拆解检测可见活塞销表面均匀轻微磨损，无拉伤、剥落，与销座、连杆小头配合间隙小幅超出标准值；外观无明显损伤，属于长期高频冲击导致的不可逆隐性磨损，持续重载作业会快速恶化。
3.2 二级中症：配合间隙偏大，轻微窜动异响
甄别特征：发动机冷热机怠速均有轻微清脆金属敲击异响，重载工况异响加剧；动力小幅衰减、油耗轻微上升；无明显烧机油、下排气增大；拆解可见活塞销磨损加剧，配合间隙超标，浮动量过大，工作时活塞轻微窜动；仅更换活塞环无法解决异响抖动问题，属于3400平台大修高发遗漏故障。
3.3 三级重症：表面拉伤、点状剥落，润滑失效
甄别特征：怠速异响清晰明显，负载运行抖动严重；机油消耗小幅上升，曲轴箱轻微窜气；拆解可见524‑5564表面出现划痕、点状金属剥落、发黑烧蚀，润滑油膜无法附着；活塞销浮动卡顿，运动不顺畅，直接导致活塞定位偏移，活塞环密封失效，必须立即更换。
3.4 四级重度：局部偏磨、形变弯曲，定位完全失准
甄别特征：发动机持续剧烈金属异响，动力大幅下降、油耗飙升；冷热机均有蓝烟、下排气偏大；活塞严重偏磨，活塞环快速失效；拆解可见活塞销单侧偏磨严重、轻微弯曲形变，配合间隙严重超标，活塞运动轨迹偏移，持续运行会快速拉伤缸套、磨损连杆。
3.5 五级终极：开裂、断裂、卡滞抱死（高危致命故障）
甄别特征：发动机突发剧烈撞击异响、瞬间熄火，无法启动；严重拉缸、活塞破损；拆解可见活塞销开裂、断裂，或高温抱死卡滞在销座内；直接造成活塞、缸套、连杆报废，严重时打坏曲轴、缸体，引发整机重大报废事故，属于致命机械故障。
3.6 故障闭环逻辑（3400平台专属）
润滑不良、粉尘杂质进入配合间隙→524‑5564活塞销表面磨损拉伤、间隙增大→活塞定位偏移、往复运动偏斜→整套活塞环（346‑3340/2P‑2817/7N‑7078）偏磨密封失效→窜气、烧机油、动力下降→长期偏载冲击加剧活塞销形变磨损，最终引发异响、拉缸、抱死重大故障，形成恶性循环。

四、故障深度成因专项剖析
4.1 润滑不良、机油劣化（首要失效诱因）
使用非原厂机油、机油超期更换、机油滤芯堵塞失效，导致活塞销与销座、连杆小头配合面润滑不足，油膜破裂，出现干摩擦磨损、高温烧蚀，是524‑5564活塞销早期失效的核心原因。重载工况下润滑缺失会快速加剧金属磨损，短时间内造成间隙超标、表面拉伤。
4.2 进气过滤失效、杂质进入配合间隙
空气滤芯破损、密封不严、超期使用，粉尘杂质进入气缸，随润滑油进入活塞销配合间隙，形成研磨介质，持续打磨活塞销表面，造成均匀磨损、划痕拉伤，破坏精密配合公差。
4.3 长期超负荷、爆压冲击过载
设备长期超载作业、频繁急加速急减速，单缸爆压超出常规负荷，活塞销持续承受超限冲击载荷，导致金属疲劳、微小形变、间隙增大，长期累积出现偏磨、异响、形变失效。
4.4 装配工艺不规范，装机先天损伤
大修时旧活塞销重复使用、装配未清洁杂质、卡簧安装不到位、活塞销强行敲击压装，导致活塞销表面磕碰损伤、微小形变；卡簧错位失效引发活塞销窜动，造成单侧偏磨、拉伤，装机后快速出现故障。
4.5 活塞销座、连杆小头磨损超差
9Y‑7212活塞销座、连杆小头长期磨损超差，配合间隙超出活塞销补偿极限，全新524‑5564装机后仍存在窜动偏斜，短期再次出现异响、偏磨故障，属于隐蔽性维修难点。
4.6 次生连锁故障
524‑5564活塞销失效→活塞定位偏移、偏摆→整套活塞环密封失效、窜气烧机油→曲轴箱压力异常升高，顶渗1425867曲轴前油封、234‑8937油封环；活塞偏磨拉伤缸套、冲击连杆，引发连杆形变、轴瓦磨损，最终导致拉缸、抱瓦、整机大修事故。
五、五级分级修复方案与原厂标准化装配工艺
5.1 五级故障分级处置标准
5.1.1 一级轻症：轻微磨损、间隙微量超标
发动机中修强制更换全新原厂524‑5564活塞销，禁止旧件复用；同步成套更换346‑3340/2P‑2817/7N‑7078活塞环；彻底清洁活塞销座、连杆小头杂质；更换原厂机油三滤，校验润滑系统压力，消除隐性故障隐患。
5.1.2 二级中症：间隙偏大、轻微异响
报废旧活塞销，更换全新524‑5564原厂活塞销+全新整套活塞环；精准测量活塞销座、连杆小头孔径，超差则更换活塞或连杆；清洁润滑系统，规范磨合试车，彻底消除异响、动力抖动问题。
5.1.3 三级重症：表面拉伤、点状剥落
全套更换活塞销、活塞环套件；检查活塞销座、连杆小头磨损情况，修复或更换超标部件；深度清洗润滑油路，清除金属磨屑；校验喷油器、进气系统，杜绝杂质、高温诱因；冷热机试车验证无异响、无窜气。
5.1.4 四级重度：偏磨、形变弯曲
强制更换全新524‑5564活塞销及全套活塞环；逐缸检测活塞、连杆直线度与孔径精度，形变、磨损超差立即更换；彻底清理缸套、油路磨屑，更换全套维保耗材；分级负载试车，确保动力、工况完全达标。
5.1.5 五级终极：开裂、断裂、抱死
立即停机拆解，全面排查活塞、缸套、连杆、曲轴损伤情况；清理整机内部金属碎渣、磨屑；按需更换破损部件，装配全新524‑5564活塞销与全套大修配件；冷磨热磨满载试车，杜绝二次重大机械事故。
5.2 原厂标准化拆装装配工艺（3400平台专属）
拆卸规范：1、整机完全冷却，放空机油冷却液，拆解缸盖、油底壳，取出活塞连杆组件；2、用专用卡簧钳平稳拆卸活塞两端卡簧，禁止暴力撬动损伤活塞销座；3、专用顶销工具平稳顶出524‑5564活塞销，禁止敲击、暴力拆卸，避免拉伤销座；4、清洁活塞销座、连杆小头内壁，彻底清除油泥、积碳、金属磨屑；5、量具精准检测销座、连杆小头孔径，判断是否超差报废。
装配校准规范：1、核验件号524‑5564，确认适配9Y‑7212活塞与3400全系机型，杜绝错装、混装；2、外观检查全新活塞销：表面光洁无划痕、无磕碰、无变形，尺寸精准；3、装配前将活塞销、销座、连杆小头均匀涂抹原厂洁净机油，保证初始润滑；4、平稳推入活塞销，确保全程浮动顺畅、无卡滞、无偏移；5、两端装配全新原厂卡簧，卡簧完全卡入卡槽，无松动、无偏移、无翘边；6、确认活塞浮动灵活无卡顿，活塞摆动无偏斜；7、按规范装配整套346‑3340/2P‑2817/7N‑7078活塞环，对齐开口角度；8、平稳压入缸套，装配连杆瓦并按原厂力矩紧固；9、装配完成后盘动曲轴，确认无卡滞、无异响，整机加注原厂耗材分级磨合。

六、精准适配机型与终端应用场景
6.1 精准适配发动机机型
卡特发动机：3406B、3406C、3406E、3408、3408B、3408C、3408E、3412、3412C、3412E；全系适配3400重载平台，不兼容其他系列发动机。
6.2 终端应用设备场景
露天矿山重载运输、大型土方基建、油田野外作业、大功率不间断发电机组、道路铣刨铲运设备；适配高冲击、高粉尘、冷热交变、24小时连续满负荷严苛工况，保障活塞精准定位与动力稳定传输。
七、配套原厂大修维保配件清单
7.1 活塞核心配套件
524‑5564原厂活塞销；活塞销卡簧（全新必换）；9Y‑7212活塞总成；346‑3340第一道顶环、2P‑2817第二道中环、7N‑7078油环；5863377气缸套。
7.2 连杆曲轴系统配套件
连杆总成、连杆瓦、主轴瓦；2531752曲轴止推滑动轴承；1425867曲轴前油封、234‑8937油封环、曲轴后油封。
7.3 维保耗材与辅助配件
卡特原厂专用机油、机油滤芯、柴油滤芯、空气滤芯；长效防冻液、零部件清洗剂、装配润滑脂；缸盖垫片、进气密封套件、喷油器密封垫。
八、长效维保规范（杜绝活塞销早期失效、异响偏磨故障）
