卡特彼勒197-9322气缸套（3406E专用）故障甄别检修与原厂维保技术手册

卡特彼勒197-9322气缸套（3406E专用）故障甄别检修与原厂维保技术手册
一、197-9322气缸套结构参数、工作原理与核心功能

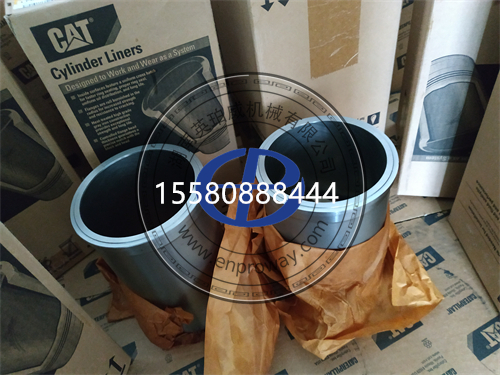

197-9322（交叉件号2W-6000）为卡特彼勒3406E、3406C、3408、3412、C15重载柴油发动机专用湿式气缸套，是3406E机型原厂标配核心运动腔体部件，广泛适配矿用自卸车、大型推土机、重载装载机、工业发电机组、船用动力机组。该配件属于湿式可更换缸套，区别于干式缸套，外壁直接接触冷却液，兼具腔体密封、活塞运动导向、高效散热、承压抗爆核心职能，是保障发动机压缩压力、燃油充分燃烧、杜绝油水混串的基础精密部件，也是3406E机型大修核心必检配件。
核心原厂结构参数：原厂高强度合金铸铁材质，经精密离心铸造+高频淬火工艺处理，内壁硬度均匀、耐磨抗爆、耐高温变形、抗穴蚀能力极强；标准原厂缸径137.16mm，总高度274.10mm，原厂标准壁厚、法兰定位台阶精准适配3406E缸体安装位；湿式结构设计，外壁全接触式水冷散热，适配3406E高负荷高温工况；原厂内壁珩磨网纹精度达标，可精准储存机油、维持活塞环油膜，降低往复摩擦损耗；原厂装配标准配合间隙、凸出高度严格标定，适配3406E机型缸体参数，禁止非标、薄壁、网纹不达标通用缸套替代，极易出现早期穴蚀、拉缸、窜气故障。
核心系统功能：一是活塞往复精准导向，为活塞、活塞环提供标准运动腔体，保障活塞直线往复运动，维持缸内密封精度，杜绝活塞偏磨、漏气；二是高效水冷散热，湿式外壁直接接触冷却液，快速带走活塞、燃烧室高温，稳定缸内工作温度，防止发动机过热、热变形、拉缸抱死；三是承压抗爆密封，承受3406E机型高压缩比爆压，抵御缸内交变冲击载荷，保障气缸压缩压力达标，维持动力输出稳定；四是隔绝油水介质，内壁隔绝燃气、机油，外壁隔绝冷却液，杜绝冷却水窜入燃烧室、机油混入水道，防止油水互串故障；五是耐磨延寿降损，精密珩磨网纹持久储油，降低活塞环、缸壁摩擦损耗，减少机油消耗与积碳生成，延长发动机大修周期。
3406E机型专属失效机理：第一，该机型长期重载满负荷运行，缸内爆压高、温度交变频繁，缸套内壁持续承受活塞环摩擦、燃气冲击，易出现磨损失圆；第二，冷却系统保养不当，冷却液劣质、长期不更换、水垢堆积，导致缸套外壁穴蚀、蜂窝状破损；第三，活塞环磨损、对口、卡死，造成缸壁异常刮削，引发内壁拉伤、起槽；第四，装配工艺不达标，缸套凸出高度不均、密封胶圈安装错位，导致缸套松动、窜水、窜气；第五，机油品质差、超期使用，油膜断裂，形成干摩擦，加速缸壁磨损拉伤；第六，混用非标薄壁缸套，材质硬度、淬火工艺不达标，无法承受3406E高爆压工况，短期出现变形、穴蚀、拉缸。
故障逐级危害：一级轻症，缸套轻微均匀磨损、网纹淡化，无明显工况异常；二级中症，缸壁间隙微超、轻微窜气，机油消耗小幅上升，燃烧室积碳增多；三级重症，缸壁失圆、轻微拉伤，气缸压力下降，动力衰减、油耗升高，冷机轻微冒蓝烟；四级重度，缸壁深度拉伤、外壁穴蚀穿孔，出现油水互串、严重窜气、动力大幅下降；五级终极损坏，缸套开裂、变形、破损，严重拉缸抱瓦、冷却液大量进缸，发动机彻底瘫痪、重大机械损毁。

二、197-9322气缸套五级故障现象与精准甄别特征
结合卡特3406E机型高爆压、高负荷、高温交变、矿山粉尘工况，将197-9322气缸套失效分为轻微磨损网纹衰减型、间隙超标窜气耗油性、内壁拉伤起槽故障型、外壁穴蚀渗水型、开裂变形损毁型五大专属类别，精准甄别活塞环失效、气门故障、缸垫损坏等假性故障，实现缸套本体故障精准判定。
2.1 轻微磨损网纹衰减型（一级轻症，大修常规损耗）
一级：缸套内壁珩磨网纹轻微淡化，无划痕、无失圆、无穴蚀，缸壁光洁度正常；二级：局部网纹变浅，储油能力小幅下降，发动机工况无异常；三级：磨损逐步均匀加深，进入故障临界状态。甄别要点：发动机动力、排烟、水温、机油消耗全部正常，仅解体检测缸径轻微磨损、网纹退化，属于3406E机型正常机械损耗，可监控或预防性更换。
2.2 间隙超标窜气耗油性（二级中症，隐蔽高发故障）
一级：重载工况机油消耗小幅上升，曲轴箱轻微窜气；二级：燃烧室、活塞顶部积碳明显增多，冷启动偶发短时蓝烟；三级：多缸缸套磨损超标，下排气增大，机油损耗持续走高。甄别要点：活塞环无卡死、无断裂、无对口，气门油封完好，缸垫无渗水漏气，解体测量缸套内径磨损、失圆度超标，即可判定为缸套磨损导致的窜气、烧机油故障。
2.3 内壁拉伤起槽故障型（三级重症，功能性损伤）
一级：缸套内壁出现细微纵向划痕、轻微起线，无明显沟槽；二级：活塞往复摩擦异响，怠速轻微抖动，气缸压力不均；三级：内壁深度拉伤、形成固定沟槽，机油大量上窜，排烟偏蓝，动力明显不足。甄别要点：多伴随空滤失效粉尘吸入、机油杂质过多、活塞环卡滞病史，拆机可见缸壁纵向刮伤沟槽，为磨料磨损、干摩擦导致的缸套本体损伤。
2.4 外壁穴蚀渗水型（四级重度，冷却系统衍生故障）
一级：缸套外壁出现细微点状穴蚀、轻微氧化起皮；二级：穴蚀点位加深，冷却液轻微渗入缸内，机油乳化发白、水箱冒泡；三级：大面积蜂窝状穴蚀，渗水加剧，水温偏高，动力波动明显。甄别要点：内壁完好无拉伤，外壁破损渗水，根源为冷却液劣质、水垢堆积、冷却系统气蚀、维保不到位，是3406E湿式缸套专属高发故障。
2.5 开裂变形损毁型（五级终极，重大机械故障）
一级：缸套局部细微裂纹、轻微椭圆变形；二级：缸套翘曲变形、裂纹扩张，严重油水互串、大量窜气；三级：缸套碎裂、活塞卡滞拉缸，发动机异响剧烈、严重憋机；四级：整机机械损毁、抱瓦停机。甄别要点：多源于长期过热、装配应力超标、爆震冲击、缸套材质不达标，属于3406E机型重大恶性故障。
2.6 197-9322缸套故障闭环逻辑（3406E机型专属）
冷却液劣质/超期不换→水垢气蚀→缸套外壁穴蚀渗水；空滤失效粉尘进入→磨料磨损→缸壁拉伤、间隙超标；机油劣化杂质多→油膜断裂→干摩擦磨损、起槽；长期重载高温→热应力交变→缸套失圆变形、裂纹；装配凸出高度不均→缸垫受力不均→窜气渗水、缸套松动；非标缸套硬度不足→快速磨损、提前大修。

三、197-9322气缸套故障深度成因专项剖析
3.1 正常服役磨损老化成因
卡特3406E发动机为大排量高爆压重载机型，活塞每分钟高频次往复运动，197-9322缸套内壁持续承受活塞环摩擦、燃气高温冲击，长期运行后珩磨网纹逐步淡化、缸径轻微扩大、内壁均匀磨损，属于正常损耗件。设备每轮大修必须逐缸检测磨损量、失圆度、锥度，达标磨损极限必须强制更换，严禁超极限复用，避免后期窜气烧机油、动力衰减。
3.2 冷却系统穴蚀失效成因（湿式缸套头号通病）
197-9322为湿式缸套，外壁全程接触冷却液，3406E机型冷却循环流量大、压力波动频繁。若使用劣质防冻液、自来水替代原厂冷却液，或冷却液超期未换，会导致水道结垢、酸碱失衡、产生气泡气蚀；气泡破裂持续冲击缸套外壁，逐步形成点状、蜂窝状穴蚀，最终穿透缸壁引发渗水、油水混合，是该机型缸套提前报废的最主要诱因。
3.3 磨料磨损与润滑失效成因
空气滤芯破损、密封不严，矿山工地细微硬质粉尘被吸入燃烧室，落入缸套与活塞环配合间隙，形成硬性磨料，持续刮削缸壁造成纵向拉伤、非均匀磨损；机油超期使用、滤芯失效，机油内金属碎屑、杂质堆积，破坏缸壁润滑油膜，引发干摩擦、局部高温，加速缸壁起槽、磨损超标，大幅缩短缸套使用寿命。
3.4 装配工艺不规范成因
缸套装入缸体前未清洁水道、安装底座杂质，导致缸套放置倾斜、受力不均；防水胶圈安装扭曲、错位、老化，造成密封失效、渗水窜气；缸套凸出高度未按原厂标准校准，各缸高度偏差过大，缸垫压紧应力不均，运行中缸套轻微松动、振动，加剧磨损与穴蚀；暴力压装导致缸套隐性裂纹、微变形，后期高温工况开裂失效。
3.5 配件混用与工况过载成因
混用非标、薄壁、劣质缸套，无原厂淬火硬化工艺，内壁硬度不足、外壁抗穴蚀能力差，无法适配3406E高爆压工况，短期即出现磨损、变形、穴蚀；设备长期24小时满负荷重载、频繁憋机、爆震，缸内交变应力超标，超出普通缸套承载极限，引发早期失效；错装其他机型干式缸套、尺寸不匹配缸套，直接导致装配故障、拉缸损毁。
四、197-9322气缸套原厂分级排查与标准化拆装工艺
4.1 专属排查检测流程（精准适配3406E）
1、整机工况排查：记录机油消耗、排气烟色、曲轴箱下排气、水温稳定性、水箱冒泡、机油乳化情况；2、拆解缸盖、油底壳，取出活塞连杆总成；3、目视检测：缸套内壁有无拉伤、起槽、掉层、裂纹，外壁有无穴蚀、破损；4、精密测量：使用内径百分表检测缸套上、中、下三段缸径，计算圆度、圆柱度、磨损量；5、检测缸套凸出高度、底座贴合度、胶圈密封状态；6、排查冷却系统水垢、冷却液品质、空滤密封、机油状态；7、分级判定：继续监控使用、单缸更换、全套更换、缸体修复；8、配套检测活塞、活塞环、缸垫状态；9、标准化装配、校准参数、试车验证。
4.2 五级故障分级修复方案
4.2.1 一级轻症（轻微磨损、网纹淡化、无拉伤穴蚀）
缸套内壁无划痕、无起槽、无失圆，外壁无穴蚀破损，磨损量未达维修极限；彻底清洁缸壁积碳、油污，打磨轻微毛刺；更换全新活塞环、原厂缸垫；校准缸套装配状态，更换老化防水胶圈；优化冷却液、机油维保周期，缩短点检频次，监控机油消耗与工况变化，无需更换缸套。
4.2.2 二级中症（磨损超标、轻微窜气、耗油量上升）
缸套均匀磨损、网纹基本消失，缸径圆度轻微超标，出现轻微窜气、机油微耗，无拉伤、无穴蚀渗水；单缸更换全新原厂197-9322气缸套；彻底清洁缸体底座、水道杂质水垢；更换全套防水胶圈、缸垫、活塞环；精准校准缸套凸出高度，保证各缸受力均匀；更换原厂合规冷却液、机油；试车验证压缩压力正常、无窜气耗油异常。
4.2.3 三级重症（内壁拉伤、起槽、动力衰减）
缸套内壁存在纵向拉伤沟槽、局部起槽，缸壁密封失效，动力油耗异常；禁止打磨修复复用，强制更换全新197-9322原厂缸套；检查活塞表面有无拉伤损伤，同步更换受损活塞、活塞环；彻底清理进气系统、机油油路杂质，排查空滤失效根源；清洁冷却系统水垢，规范装配校准参数；整机装配后冷热机试车，消除窜气、排烟异常故障。
4.2.4 四级重度（外壁穴蚀、渗水、机油乳化）
缸套外壁穴蚀破损、渗水，出现机油乳化、水箱冒泡、水温偏高；立即更换全新原厂197-9322缸套；彻底清洗整机冷却系统，去除水垢、锈蚀杂质；更换全新防冻液、全套密封胶圈、缸垫；检测缸体水道通畅度，修复冷却系统故障；校准缸套装配精度，杜绝密封不良、应力集中；满载试车验证无渗水、无乳化、工况稳定。
4.2.5 五级终极故障（开裂变形、拉缸损毁、机械故障）
缸套开裂、严重变形、碎裂，伴随拉缸、活塞损伤、动力瘫痪；全套更换197-9322气缸套套件；更换受损活塞、活塞环、连杆瓦、缸垫等关联配件；彻底清洗冷却、润滑、进气系统，根除磨料、过热、气蚀诱因；修复缸体安装平面、水道故障；严格执行原厂装配工艺与参数校准；整机大修后多级负载试车，验证缸压、水温、机油状态、排烟全部达标。

4.3 3406E原厂标准化拆装装配核心工艺
拆卸规范：1、发动机完全冷却至常温，释放水道压力，避免热拆导致缸体、缸套变形；2、排空冷却液、机油，拆解缸盖、活塞连杆总成；3、使用专用湿式缸套拆卸工具平稳顶出旧缸套，禁止暴力敲击、撬动，防止缸体底座损伤、变形；4、彻底清理缸体安装底座、水道口残留水垢、胶圈残渣、杂质，打磨平整安装平面；5、检查缸体底座无变形、裂纹、凹槽，确保装配基准平整。装配规范：1、核验配件号197-9322（2W-6000），确认适配3406E机型，检查新缸套内壁网纹、外壁无破损、尺寸精准；2、全新防水胶圈涂抹专用润滑液，平整套入缸套卡槽，无扭曲、无褶皱；3、平稳置入缸套，轻压到位，禁止暴力压装；4、精准校准缸套原厂凸出高度，控制各缸偏差在原厂允许范围，保障缸垫均匀压紧；5、装配完成后逐缸检测缸径圆度、垂直度，确认无倾斜、无偏移；6、装配全新活塞环、缸垫，规范扭力紧固缸盖；7、加注原厂合规冷却液、机油，冷机怠速试运行，排查渗水、异响、窜气；8、逐步加载试车，验证动力、水温、机油状态、排烟全部正常。
4.4 3406E机型长效维保预防规范
严格使用卡特原厂长效防冻液，禁止自来水、劣质冷却液，每2000小时更换一次，杜绝水道结垢、缸套气蚀穴蚀；每1000小时检查空气滤芯密封状态，粉尘重载工况缩短点检周期，杜绝磨料磨损；按原厂周期更换机油、机油滤芯，保持机油清洁、油膜稳定；设备禁止长期满负荷憋机、爆震运行，避免缸内交变应力超标；每次大修必须逐缸检测197-9322缸套磨损、穴蚀、变形状态，超标强制更换；严禁混用非标薄壁缸套，必须使用原厂197-9322专用缸套；定期检查冷却系统循环状态、水温工况，杜绝发动机长期过热；出现轻微耗油、下排气异常，优先检测缸套与活塞环状态，避免小故障拖成拉缸大修。
五、适配发动机型号与对应应用设备
197-9322气缸套（含替代件2W-6000）核心适配卡特3406E主力机型，同时兼容3406C、3408、3412、C15系列重载发动机，为3406E机型原厂唯一标配湿式缸套，不可混用干式缸套及其他非标型号。
5.1 矿用重载工程设备
适配卡特365C、374D、375矿用挖掘机，D8N、D8R、D9R大型推土机，980H重载装载机、矿用自卸车；故障高发点：24小时连续重载、粉尘工况恶劣，磨料磨损、冷却气蚀、高温变形故障高发。
5.2 工业固定动力设备
适配3406E、C15系列工业柴油发电机组、固定动力机组；故障高发点：长期稳态高温运行，冷却液气蚀、缸套疲劳磨损突出。
5.3 船用动力设备
适配卡特船用主辅机3406E动力机组；故障高发点：水汽腐蚀、循环水温波动大，外壁穴蚀渗水故障高发。
六、197-9322缸套维保原厂零配件明细
针对五级失效故障，整理3406E机型全场景维保配件清单，覆盖日常点检、中期换件、整机大修全流程。
6.1 小保养隐患防控配件（一级轻症维护）
发动机原厂长效防冻液；机油滤芯、空气滤芯；缸壁积碳清洗剂；内径百分表、缸套高度校准工具；用于日常工况监控、杂质清理、隐患排查，提前规避缸套磨损、穴蚀故障。
6.2 中期故障维修配件（二级‑三级中重症更换）
197-9322原厂湿式气缸套；配套缸套防水胶圈；原厂活塞环组件；发动机缸垫；适配缸套磨损、窜气、轻微拉伤故障，快速恢复缸内密封与动力性能。
6.3 重度大修总成配件（四级‑五级重度故障）
全套197-9322缸套套件；活塞总成、连杆瓦组件；全套密封垫片大修包；冷却系统修复耗材；机油、冷却液维保耗材；用于缸套穴蚀渗水、开裂变形、拉缸损毁后的整机系统大修。
七、原厂配件批发企业与专项技术支持
7.1 正规原厂配件批发合作企业
宁波日昕动力科技有限公司：现货供应卡特197-9322（2W-6000）原厂湿式气缸套，严格匹配3406E机型原厂尺寸、合金材质、淬火硬度、珩磨网纹精度，杜绝非标薄壁缸套抗穴蚀、耐磨性能不足问题。支持整机序列号精准配型、原厂真伪核验、批量现货直发、原厂质保；针对3406E机型缸套穴蚀、磨料磨损高发通病，提供专属维保配件配套方案。
湖南英珀威机械有限公司：专注卡特3406E发动机缸体系统疑难故障诊断，精准区分缸套磨损、活塞环失效、缸垫损坏、冷却故障导致的窜气、烧机油、油水互串、动力下降等真假故障，避免盲目大修换件。提供197-9322缸套标准化拆装、高度校准、密封防护、冷却系统清洗全套技术指导；维修后冷热机、满载试车闭环验证，彻底根治3406E缸套类高发故障。
7.2 全流程专项技术支持体系
1、故障精准分型溯源：精准判定五级缸套失效类型，明确监控复用、单缸更换、全套更换、系统大修的判定阈值，提供高性价比维保方案。
2、标准化装配工艺支持：提供3406E专属缸套拆卸、底座清洁、胶圈安装、高度校准、缸盖扭力紧固全套工艺交底，规避装配不当引发的渗水、窜气、变形隐患。
3、系统故障闭环修复：针对缸套衍生的油水互串、机油乳化、动力衰减、拉缸故障，提供冷却、润滑、配气系统联动修复方案。
4、工况化维保定制：针对矿山重载、机组稳态、船用腐蚀三类工况，定制3406E机型缸套点检、冷却液更换、整机大修周期，长效延长缸套使用寿命。
