第一章 产品概述与技术参数
1.1 产品简介
SE7E/2为珀金斯（Perkins）4000系列柴油发动机原厂配套湿式气缸套，适配4006、4008、4012、4016等直列/V型工业及发电用柴油发动机。该缸套采用高强度灰铸铁材料，内壁经精密珩磨处理，具有优异的耐磨性、导热性和抗穴蚀性能，是发动机气缸体与活塞组件之间的核心工作部件，承担气缸工作容积密封、活塞导向、热量传导等关键功能。
湿式缸套特点：外壁直接与冷却液接触，散热效果好，便于更换维修，但存在穴蚀风险，对冷却液质量和添加剂要求较高。
1.2 核心技术参数
参数项目
技术规格
原厂零件号
SE7E/2
产品类型
湿式气缸套（Wet Cylinder Liner）
适配缸径
160mm
缸套材质
高强度合金灰铸铁
内壁处理
平台珩磨（Plateau Honing）
配套密封件
下部O型橡胶密封圈（2道）
安装方式
上部法兰定位，下部密封圈密封
单台用量（4006）
6只/台
单台用量（4008）
8只/台
单台用量（4012）
12只/台
单台用量（4016）
16只/台
1.3 适配发动机机型
1.3.1 4006系列（6缸直列）
- 4006-23TAG1A、4006-23TAG2A、4006-23TAG3A
- 4006-23TRS1、4006-23TRS2（燃气机型）
- 4006TESI、4006TRS
1.3.2 4008系列（8缸直列）
- 4008-30TAG1A、4008-30TAG2A
- 4008-30TRS、4008-30TESI
1.3.3 4012系列（12缸V型）
- 4012-46TAG、4012-46TWG
- 4012-46TRS、4012-46TESI
1.3.4 4016系列（16缸V型）
- 4016-61TAG、4016-61TWG
- 4016-61TRS、4016-61TESI
型号区分：SE7E/2为标准型缸套，同系列还有SE7G/2等不同规格缸套，更换前务必核对发动机型号和原缸套零件号，避免错装。
1.4 可互换替代件号
替代件号
适配说明
576/167
珀金斯原厂等效件号，完全通用
SE901BA
活塞套件配套缸套（含活塞、环、销）
3135X062
第三方通用优质替代件
3681E024 / 3681E021
同系列兼容缸套，需核对尺寸
1.5 典型应用场景
- 大型柴油发电机组（500~2000kVA）
- 工业固定动力设备（水泵、压缩机、钻机）
- 船舶主辅动力（船用发电机组、推进主机）
- 油气田动力设备（压裂车、固井车）
- 工程机械大型设备（大型挖掘机、装载机）
第二章 常见故障分类与原因分析
SE7E/2湿式缸套作为发动机核心工作部件，在高温、高压、高速摩擦工况下工作，常见故障模式主要包括：磨损超限、穴蚀穿孔、拉缸熔着、密封失效、裂纹断裂等五大类，各类故障成因与特征如下：
2.1 缸套磨损故障（最常见，占比约40%）
活塞环与缸套内壁长期摩擦导致的材料损耗，是缸套最基本的失效形式。磨损量超过极限后会导致压缩力下降、烧机油、动力不足等问题。
磨损类型
具体原因
故障特征
磨料磨损
空气滤清失效，灰尘进入气缸；机油不洁，含硬质颗粒
缸套上部磨损严重，内壁有明显划痕，呈磨砂状
粘着磨损
润滑不良，机油油膜破裂，金属直接接触
内壁有局部熔着、拉伤痕迹，表面粗糙不平
腐蚀磨损
燃油含硫量高，低温腐蚀；冷却液腐蚀内壁
内壁表面有腐蚀斑点、麻坑，材料疏松脱落
正常磨损
长期正常运行，活塞环与缸壁正常摩擦
磨损均匀，上部略大于下部，形成正常磨损台阶
磨损规律：缸套磨损呈现“上大下小“的锥形特征，最大磨损位置在活塞上止点第一道气环对应处，此处温度最高、润滑最差、压力最大。
2.2 缸套穴蚀故障（湿式缸套特有，占比约25%）
穴蚀是湿式缸套特有的失效形式，发生在缸套外壁（水套侧），是4000系列发动机缸套失效的重要原因。
2.2.1 穴蚀产生机理
活塞换向时对缸套产生侧推力，引起缸套高频振动，导致外壁冷却水层产生局部低压区，形成蒸汽气泡；气泡随压力变化反复溃灭，产生高压微射流冲击缸套外壁，逐步剥蚀金属形成孔洞。
2.2.2 穴蚀故障特征
- 缸套外壁（水侧）出现密集的蜂窝状小凹坑
- 主要分布在主推力面一侧（连杆摆动平面内）
- 严重时穴蚀穿透缸壁，冷却液漏入曲轴箱
- 机油乳化变白，油面升高
2.2.3 穴蚀产生原因
影响因素
具体原因
活塞侧推力过大
活塞与缸套间隙过大、活塞销偏置设计不当、燃烧压力过高
缸套振动加剧
缸套壁厚不足、支撑刚度不够、发动机转速过高
冷却液因素
使用自来水而非防冻液、冷却液缺乏穴蚀抑制剂、冷却液含气量高
冷却系统问题
水泵流量过大、水流速度过高、水套设计不合理
安装因素
缸套安装不当、凸出量不足、缸体变形
2.3 拉缸故障（最严重，占比约20%）
拉缸是活塞与缸套之间油膜破裂，金属直接接触发生熔着磨损的严重故障，可导致发动机瞬间报废。
2.3.1 拉缸故障特征
- 缸套内表面出现纵向划痕、拉伤沟槽
- 严重时出现熔着、焊合现象，活塞卡死
- 发动机出现金属敲击声、动力骤降
- 排气冒蓝烟、烧机油严重
- 极端情况下抱缸熄火，连杆弯曲
2.3.2 拉缸产生原因
故障类别
具体原因
诱发条件
润滑不足
机油缺油、机油压力低、机油泵失效
冷启动、高负荷、机油稀释
磨料进入
空滤失效进灰、机油不洁含砂
多粉尘环境、保养不当
过热高温
冷却系统故障、发动机超负荷
长时间高负荷、冷却不足
装配不良
活塞环间隙过小、活塞销卡滞、连杆变形
大修装配质量差
磨合不良
新机或大修后未充分磨合直接带负荷
磨合期操作不规范
2.4 密封失效故障（占比约10%）
缸套与缸体之间的密封失效，导致冷却液泄漏或燃气窜气。
失效部位
具体原因
故障特征
下部密封圈
O型圈老化、扭曲、破损；安装时切边
冷却液漏入曲轴箱，机油乳化
上部法兰面
缸套凸出量不足、缸盖螺栓力矩不够
燃气窜入水套，冷却液冒泡、有排气声
缸套台肩
缸体承孔磨损、缸套台肩变形
缸套下沉、密封面渗漏
2.5 裂纹与断裂故障（占比约5%）
缸套出现裂纹或断裂，属于严重恶性故障。
2.5.1 裂纹产生原因
- 热应力裂纹：发动机过热后骤冷，冷热交变产生热应力
- 机械应力：活塞销卡滞、连杆弯曲、爆震燃烧
- 安装应力：缸套压入时倾斜、过盈量过大
- 材料缺陷：铸造缺陷、材质不合格
- 穴蚀扩展：严重穴蚀导致壁厚减薄，强度不足开裂
2.5.2 故障特征
- 缸套内壁或外壁出现可见裂纹
- 冷却液快速消耗，机油进水乳化
- 气缸压力异常下降，动力不足
- 曲轴箱有大量废气（下排气大）
第三章 故障诊断与检测方法
缸套故障的诊断应遵循“由表及里、由简到繁、先无创后有创“的原则，通过外部观察、性能检测、拆检测量等步骤逐步定位故障原因。

3.1 不解体诊断方法
3.1.1 外观与运行参数检查
检查项目
检查方法
异常判断标准
机油消耗
记录机油加注量与运行时间，计算消耗率
机油消耗率＞0.5g/kW·h，或明显增加
排气烟色
观察排气颜色，特别是加载时
持续冒蓝烟、白烟，且排烟量大
曲轴箱通风
检查下排气量大小、是否带油
下排气明显增大，有油雾喷出
冷却液消耗
记录冷却液补充量，检查有无外漏
冷却液异常消耗，无外漏痕迹
机油状态
观察机油颜色、油面高度
机油乳化变白、油面升高（进水）
动力性能
对比额定功率、加速性能
功率下降明显，加速无力
3.1.2 气缸压缩压力测试
通过测量各缸压缩压力判断缸套、活塞环的密封状态：
1. 发动机预热至正常工作温度（水温80~90℃）
2. 拆除全部喷油器或火花塞
3. 将压力表接至被测气缸喷油器孔
4. 切断燃油供给，用启动机带动发动机运转
5. 记录压力表最高读数，每缸测量2~3次取平均值
6. 各缸压力对比，判断磨损情况
压力判断标准：各缸压缩压力差不超过平均值的10%；最低压力不低于标准值的80%；压力过低且各缸差异大，提示缸套磨损或活塞环失效。
3.1.3 内窥镜检查（孔探仪）
通过喷油器孔或进气门插入内窥镜，直接观察缸套内壁状况：
- 检查内壁磨损情况、有无拉伤划痕
- 观察上部磨损台阶的深度
- 检查有无积碳、锈蚀、穴蚀穿孔痕迹
- 观察活塞环状态（从下部观察）
3.1.4 冷却液泄漏检测
- 压力试验法：冷却系统加压（约1.5bar），保持30分钟，观察压力下降情况，同时检查机油是否进水
- 尾气检测法：检测冷却液中是否有燃烧气体成分（CO/CO₂），判断气缸垫或缸套是否漏气
- 机油检查法：观察机油是否乳化、油面是否升高，判断冷却液是否漏入曲轴箱
3.2 解体检测方法
3.2.1 缸套内径测量
使用内径百分表（量缸表）测量缸套磨损量：
测量位置
- 上部：活塞上止点时第一道气环对应位置（磨损最大处）
- 中部：活塞行程中部位置
- 下部：活塞下止点时最下一道环对应位置（磨损最小处）
测量方向
- 纵向（曲轴轴线方向）
- 横向（垂直曲轴方向，推力面方向）
计算参数
参数
计算方法与判断标准
最大磨损量
上部最大内径 - 下部最小内径；一般磨损极限为0.30~0.50mm
圆度误差
同一横截面上最大与最小内径之差的1/2；极限一般为0.05~0.08mm
圆柱度误差
全行程内最大与最小内径之差的1/2；极限一般为0.10~0.15mm
注意：以上数值为通用参考标准，SE7E/2缸套的具体磨损极限应以珀金斯原厂维修手册规定为准。
3.2.2 缸套外壁穴蚀检查
取出缸套后检查外壁状况：
- 观察主推力面一侧有无蜂窝状凹坑
- 测量穴蚀深度，评估剩余壁厚
- 检查密封圈槽有无腐蚀、磨损
- 检查法兰面有无变形、裂纹
穴蚀深度超过壁厚的1/3，或出现穿孔迹象时，必须更换缸套。
3.2.3 裂纹检测
- 目视检查：检查内壁、外壁、法兰面有无可见裂纹
- 磁力探伤：对铸铁缸套进行磁粉检测，发现表面微裂纹
- 渗透探伤：使用着色渗透剂检测表面开口裂纹
- 水压试验：缸套单独加压试验，检查有无渗漏
3.2.4 缸套凸出量测量
缸套安装后，其顶面应高出缸体上平面一定距离（凸出量），以保证气缸垫密封：
1. 将缸套正确安装到缸体中（不装密封圈，干装）
2. 用深度尺或百分表测量缸套顶面高出缸体平面的高度
3. 在缸套圆周上均匀测量4~6点，取平均值
4. 各缸凸出量差应控制在0.03~0.05mm以内
凸出量标准：SE7E/2缸套的凸出量一般为0.03~0.10mm（参考值），具体以原厂维修手册为准。凸出量不足会导致缸垫密封不良，凸出量过大可能导致缸盖应力集中。
3.3 故障快速排查表
故障现象
首先检查
最可能的缸套相关原因
机油消耗大、冒蓝烟
下排气量 → 缸压测试
缸套磨损超限、活塞环失效
冷却液异常消耗
外漏检查 → 机油乳化检查
缸套穴蚀穿孔、密封圈失效
动力下降、缸压低
缸压测试 → 内窥镜
缸套磨损、活塞环对口、拉缸
发动机异响、敲缸
听声辨位 → 机油检查
活塞与缸套间隙过大、拉缸初期
机油乳化变白
冷却液消耗 → 缸压测试
缸套密封圈漏水、缸套裂纹
水温高、水箱冒泡
节温器 → 缸垫 → 缸套
缸套上部密封失效、燃气窜入水套
第四章 维修更换操作规范
缸套的更换属于发动机大修级别的维修作业，对工艺要求高，必须严格按照规范操作，否则会导致早期磨损、拉缸、漏水等故障。
4.1 维修前置准备
4.1.1 工具与设备准备
- 缸套拉拔器（专用拆卸工具）
- 缸套压入工具（专用安装工具）
- 内径百分表（量缸表）、外径千分尺
- 深度尺、塞尺、百分表架
- 扭力扳手（公斤扳手）
- 活塞环压缩器、活塞环钳
- 刮刀、砂纸（800#、1200#）
- 清洁柴油、机油、密封胶
4.1.2 配件准备
- 确认新缸套零件号为SE7E/2，检查包装完好
- 检查缸套外观无裂纹、砂眼、碰伤
- 测量新缸套内径，确认尺寸符合标准
- 准备配套O型密封圈（2道/只）
- 准备气缸垫、密封胶等辅料
4.1.3 环境与安全准备
- 作业场地清洁、通风良好
- 发动机已完全冷却，防止烫伤
- 排放冷却液、机油，防止污染
- 准备接油容器、废件收集箱
4.2 缸套拆卸步骤
1. 发动机解体：拆除气缸盖、油底壳、活塞连杆组件，露出缸套
2. 清洁缸体：清理缸套周围积碳、油污，观察缸套安装状态
3. 安装拉拔器：将专用缸套拉拔器正确安装在缸套上部法兰处
4. 拉出缸套：均匀用力，缓慢将缸套从缸体中拉出，注意防止倾斜卡滞
5. 检查旧缸套：检查磨损、穴蚀、裂纹情况，分析失效原因
6. 清理缸体承孔：彻底清理缸体缸套承孔，去除锈迹、水垢、旧密封胶
7. 检查缸体：检查缸体承孔有无磨损、变形、裂纹，测量承孔尺寸
拆卸注意：禁止用锤子直接敲击缸套，避免缸体承孔受损；拉出过程中如遇卡滞，应检查原因，不可强行硬拉。
4.3 新缸套安装前检查
4.3.1 缸套外观与尺寸检查
- 目视检查内壁、外壁、法兰面有无铸造缺陷、裂纹、碰伤
- 测量缸套内径（上、中、下三个位置，两个方向），记录数据
- 测量缸套外径（承孔配合部位），确认与缸体配合间隙
- 检查密封圈槽尺寸，确认O型圈安装后压缩量合适
4.3.2 缸体承孔检查
- 检查承孔内壁有无锈蚀、划痕、台阶
- 测量承孔内径，确认与缸套外径配合间隙符合要求
- 检查承孔上部定位台肩平面度，确认无变形
- 检查冷却水套清洁度，去除水垢、锈蚀

4.4 缸套安装步骤
1. 清洁润滑：将缸套外壁、缸体承孔内壁彻底清洁，在配合面上涂抹清洁机油
2. 安装密封圈：在缸套下部密封圈槽内安装O型圈，确认安装到位、无扭曲；在密封圈表面涂抹肥皂水或机油润滑
3. 放入缸套：将缸套垂直放入缸体承孔，注意对正，避免倾斜切坏密封圈
4. 压入缸套：使用专用压入工具，均匀缓慢地将缸套压到位，直至上部法兰与缸体台肩完全贴合
5. 测量凸出量：测量缸套顶面高出缸体平面的凸出量，各缸差值应在允许范围内
6. 检查内径：压入后再次测量缸套内径，确认无变形、圆度符合要求
7. 水压试验：条件允许时，对冷却系统进行水压试验，检查密封圈密封情况
凸出量调整：如凸出量不符合要求，可通过更换不同厚度的缸套调整垫片（选装）或修整缸体台肩来调整，但修整量不可过大。
4.5 活塞与活塞环装配
4.5.1 活塞与缸套配合间隙检查
- 测量活塞裙部外径（垂直活塞销方向）
- 计算活塞与缸套的配合间隙 = 缸套内径 - 活塞外径
- 配合间隙应符合原厂规定，一般为0.10~0.20mm（根据机型）
4.5.2 活塞环间隙检查
间隙类型
测量方法
参考标准
端隙（开口间隙）
将活塞环平放入缸套内，用活塞推平，厚薄规测量开口
第一道气环：0.30~0.50mm；第二道气环：0.25~0.45mm；油环：0.30~0.55mm
侧隙（边隙）
活塞环装入环槽，厚薄规测量环与环槽侧面间隙
气环：0.05~0.10mm；油环：0.03~0.08mm
背隙
活塞环装入环槽，测量环低于环槽岸的距离
一般为0.20~0.40mm
注意：以上为通用参考值，SE7E/2缸套配套活塞环的具体间隙标准应以珀金斯原厂维修手册为准。间隙过小易导致拉缸，间隙过大则密封不良、烧机油。
4.5.3 活塞环安装注意事项
- 活塞环有标记的一面（如“TOP“、“UP“）朝上
- 各道活塞环开口应错开120°~180°，避免开口对齐
- 油环开口应避开活塞销方向和主推力面
- 使用活塞环钳安装，避免用手掰断活塞环
4.6 发动机磨合规范
新缸套、新活塞环装配后，必须经过充分磨合才能正常使用，否则会导致早期磨损或拉缸。
4.6.1 冷态磨合（台架试验）
- 无压缩冷磨：发动机不装喷油器，用启动机或外力带动运转30~60分钟
- 逐步提高转速：从低速到中速，观察机油压力、有无异响
4.6.2 热态磨合
磨合阶段
转速
负荷
时间
第一阶段
怠速~1000rpm
空载
30分钟
第二阶段
1000~1500rpm
25%负荷
1~2小时
第三阶段
额定转速的70%
50%负荷
2~3小时
第四阶段
额定转速的80%
75%负荷
2~3小时
4.6.3 磨合期注意事项
- 密切监控机油压力、冷却液温度，异常立即停机
- 注意倾听有无异常响声，特别是敲缸声、拉缸声
- 磨合期结束后更换机油和机油滤清器
- 磨合期内禁止满负荷、高速长时间运行
- 磨合期后检查机油中有无金属碎屑，评估磨合质量
第五章 保养周期与检查标准
缸套的使用寿命与日常保养质量密切相关。正确的维护保养可以显著延长缸套使用寿命，减少故障发生。
5.1 日常检查项目（每日/每班）
检查项目
检查内容与方法
异常判断
机油油位
停机后5分钟检查油尺，油位在上下刻度之间
油位异常升高、降低过快
机油状态
观察机油颜色、黏度，有无乳化、杂质
机油变白、有金属屑、变稀
冷却液液位
检查膨胀水箱液位，补充至规定位置
冷却液消耗过快、异常减少
冷却液状态
观察冷却液颜色，有无油污、浑浊
冷却液中有油花、浑浊变色
排气烟色
观察排烟颜色，特别是加载时
持续冒蓝烟、白烟、黑烟
发动机异响
听有无敲缸声、拉缸声等异常响声
金属敲击声、摩擦声
曲轴箱通风
检查下排气量大小，有无油雾
下排气明显增大、喷机油
5.2 定期保养周期与项目
5.2.1 一级保养（每500小时或6个月）
- 更换发动机机油和机油滤清器
- 检查冷却液液位、浓度，补充防锈添加剂
- 检查空气滤清器，必要时更换滤芯
- 检查并紧固气缸盖螺栓（按规定力矩）
- 检查各密封面有无渗漏
- 记录机油消耗量、冷却液消耗量
5.2.2 二级保养（每2000小时或12个月）
- 执行一级保养全部项目
- 更换燃油滤清器、空气滤清器
- 检查气门间隙，必要时调整
- 检查喷油器工作状态，必要时校验
- 检查冷却系统，清洗散热器、水套
- 检测气缸压缩压力，评估缸套磨损情况
- 检查曲轴箱通风系统，清理PCV阀
5.2.3 三级保养（每5000小时或2~3年）
- 执行二级保养全部项目
- 拆检气缸盖，检查气门、气门座、导管
- 内窥镜检查缸套内壁磨损情况
- 检查活塞环端隙（通过喷油器孔或拆检）
- 检查连杆螺栓、主轴承螺栓力矩
- 冷却系统化学清洗，更换冷却液
- 检查涡轮增压器工作状态
5.2.4 大修周期（一般10000~15000小时）
- 发动机全面解体检查
- 测量缸套磨损量，确定是否更换
- 检查活塞、活塞环、活塞销磨损情况
- 检查曲轴、轴瓦磨损情况
- 更换全部密封件、垫片
- 校验喷油器、喷油泵
- 全面清洗冷却系统、润滑系统
说明：以上周期为通用参考，SE7E/2缸套配套的4000系列发动机具体保养周期应以珀金斯原厂操作保养手册为准。恶劣工况（粉尘大、高负荷、连续运行）下应适当缩短保养周期。
5.3 缸套更换判断标准
出现以下情况之一时，应考虑更换缸套：
5.3.1 磨损超限
- 缸套最大磨损量超过原厂规定极限（一般0.30~0.50mm）
- 圆度误差超过0.05~0.08mm
- 圆柱度误差超过0.10~0.15mm
- 机油消耗率超标，严重烧机油
- 气缸压缩压力低于标准值的80%
5.3.2 穴蚀严重
- 缸套外壁穴蚀深度超过壁厚的1/3
- 穴蚀面积较大，有穿孔趋势
- 已出现冷却液渗漏到曲轴箱的情况
- 密封圈槽腐蚀严重，密封失效
5.3.3 拉缸损伤
- 缸套内表面有明显纵向拉伤、划痕
- 拉伤深度超过0.10mm，无法通过珩磨修复
- 出现熔着、焊合现象
- 活塞、活塞环严重损坏
5.3.4 裂纹与破损
- 缸套出现可见裂纹
- 缸套上部法兰面破损、变形
- 缸套断裂、破碎
5.4 延长缸套使用寿命的措施
5.4.1 润滑系统维护
- 使用符合规格的优质机油，定期更换
- 确保机油压力正常，避免缺油运行
- 定期更换机油滤清器，保持机油清洁
- 避免机油稀释（燃油漏入曲轴箱）
5.4.2 进气系统维护
- 定期检查更换空气滤清器，防止灰尘进入气缸
- 检查进气管路密封性，避免短路进灰
- 多粉尘环境下增加空滤保养频次
5.4.3 冷却系统维护（预防穴蚀关键）
- 使用优质长效防冻液，禁止使用自来水
- 定期检查冷却液浓度和添加剂含量
- 定期更换冷却液，一般每2年或5000小时
- 保持冷却系统清洁，防止水垢、腐蚀
- 避免发动机过热，保持正常工作温度

5.4.4 燃油系统维护
- 使用合格柴油，含硫量符合标准
- 定期更换燃油滤清器，保证燃油清洁
- 定期排放燃油箱底部积水和沉淀物
- 保持喷油器良好工作状态，避免雾化不良
5.4.5 操作规范
- 冷启动后充分暖机，避免低温大负荷
- 避免长时间怠速运行（易产生积碳、腐蚀）
- 避免频繁启动、停机
- 避免超负荷、超转速运行
- 新机或大修后严格执行磨合规范
5.5 易损件更换周期参考
部件名称
更换周期
备注
机油滤清器
500小时
随机油一起更换
燃油滤清器
500~1000小时
根据燃油质量调整
空气滤清器
1000~2000小时
多尘环境缩短
冷却液
2年或5000小时
使用优质长效防冻液
活塞环
8000~12000小时
根据磨损情况确定
气缸套
10000~15000小时
根据磨损、穴蚀情况确定
气缸垫
大修时更换
拆缸盖后建议更换
缸套密封圈
拆缸套后必须更换
一次性使用，不可重复使用
第六章 安全注意事项与应急处理
6.1 维修作业安全规范
6.1.1 人身安全
- 维修作业前必须穿戴好劳保用品（工作服、手套、防护眼镜、安全鞋）
- 发动机必须完全停机、冷却后再进行拆检，防止烫伤
- 拆卸高温部件时注意隔热，避免接触高温表面
- 使用吊装设备时检查吊具、绳索完好，严禁超载
- 缸套较重（约30kg），搬运时注意防砸伤，必要时两人配合
- 使用压力机、拉拔器等工具时，站位要安全，防止工具弹出伤人
6.1.2 消防安全
- 维修区域严禁吸烟、明火，配备灭火器
- 柴油、机油等易燃物妥善存放，远离火源
- 清洗零件使用专用清洗液，避免使用汽油
- 废油、废棉纱等易燃物集中收集，规范处理
6.1.3 设备安全
- 发动机解体前必须断电、断气、卸压
- 拆卸前做好标记，特别是正时、平衡等关键部位
- 精密零件（活塞、轴瓦等）妥善存放，防止碰伤、锈蚀
- 使用专用工具，禁止野蛮拆装、锤击
- 螺栓紧固必须按规定力矩和顺序，避免应力不均
6.1.4 环境保护
- 废机油、废冷却液、废柴油等危险废物分类收集，交由有资质单位处理
- 旧缸套、旧活塞等金属零件分类回收
- 清洗废液集中处理，禁止直接排放
- 保持作业场地清洁，防止油污污染土壤、水源
6.2 常见故障应急处理
6.2.1 运行中发现拉缸迹象
迹象：发动机出现异常金属敲击声、动力突然下降、排气冒蓝烟、机油消耗骤增
应急处理：
1. 立即降低负荷，减小油门
2. 检查机油压力是否正常，机油是否充足
3. 检查冷却液温度是否过高
4. 如异响明显、情况严重，立即停机
5. 停机后不要立即启动，待发动机冷却后检查
6. 拆检确认拉缸后，禁止继续运行，安排大修
警告：怀疑拉缸时严禁继续高负荷运行，否则会导致活塞卡死、连杆断裂等恶性事故，造成发动机报废。
6.2.2 发现冷却液漏入机油
迹象：机油油面升高、机油乳化变白、冷却液异常消耗
应急处理：
1. 立即停机，禁止继续运行
2. 检查冷却液中是否有油花（判断是否缸垫冲坏）
3. 检查缸套密封圈是否失效、缸套是否穴蚀穿孔
4. 排放被污染的机油，清洗润滑系统
5. 修复泄漏部位后，更换新机油和机滤
6. 确认修复后再启动运行
6.2.3 缸压不足、动力下降
迹象：发动机动力不足、加速无力、油耗增加、某缸工作不良
应急处理：
1. 测量各缸压缩压力，确定故障缸
2. 检查喷油器工作状态，排除燃油系统故障
3. 检查气门间隙、气门密封情况
4. 如确认缸套磨损或活塞环失效，安排大修
5. 临时运行时降低负荷，避免高转速
6.2.4 发动机过热
迹象：冷却液温度过高、报警灯亮、动力下降、开锅
应急处理：
1. 立即降低负荷，怠速运行几分钟
2. 检查冷却液液位，不足时补充（热机时小心烫伤）
3. 检查风扇、水泵、节温器工作是否正常
4. 检查散热器是否堵塞、水垢过多
5. 如温度持续升高，停机检查
6. 禁止在高温时突然加冷水，防止缸套、缸体激冷开裂
6.3 维修质量验收标准
缸套更换维修完成后，应按以下标准验收：
验收项目
验收标准
缸套尺寸精度
内径圆度≤0.03mm，圆柱度≤0.05mm，符合原厂标准
缸套凸出量
各缸凸出量差≤0.05mm，符合原厂规定范围
密封性能
冷却系统水压试验（1.5bar，30分钟）无渗漏
活塞配合间隙
活塞与缸套间隙符合原厂标准，一般0.10~0.20mm
活塞环间隙
端隙、侧隙、背隙均符合原厂规定
压缩压力
各缸压力差≤平均值的10%，最低缸≥标准值的90%
机油消耗
磨合期后机油消耗率≤0.2g/kW·h
运行状态
怠速平稳，无异常响声，排气正常，无渗漏
6.4 文档说明

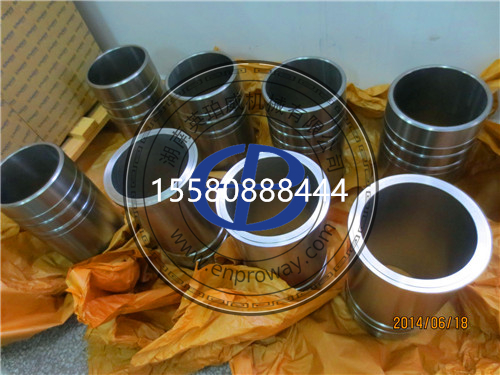

文档说明：本技术手册基于珀金斯4000系列发动机SE7E/2湿式缸套的通用技术资料整理而成，涵盖产品参数、故障分析、诊断方法、维修规范、保养标准等内容。文中部分参数为通用参考值，具体数据请以珀金斯原厂维修手册为准。本手册仅供技术参考，实际维修作业请由***技术人员按原厂规范执行。
