10.1 卡特320D电喷油嘴核心配置与功能应用
10.1.1 核心动力配置与喷油系统概述
卡特320D挖掘机标配卡特C6.4 ACERT六缸涡轮增压中冷柴油发动机，额定功率约103kW（138马力），是卡特彼勒经典20吨级挖掘机平台。其燃油系统采用卡特专利HEUI（Hydraulic Electronic Unit Injector）液压驱动电控燃油喷射系统，电喷油嘴（喷油器）是整个燃油系统的核心执行部件，直接决定发动机的动力性能、燃油经济性和排放水平。
HEUI电喷油嘴（液压驱动电控单元喷油器）是卡特彼勒独创的燃油喷射技术，与传统共轨系统不同，它不依赖高压油泵产生高压燃油，而是利用发动机机油压力作为驱动介质，通过电磁阀控制喷油正时和喷油量。每个喷油器都是一个独立的高压泵，喷油压力可达1600bar以上，喷油精度极高。
项目
参数
备注
挖掘机型号
卡特彼勒320D
20吨级中型履带式液压挖掘机
发动机型号
卡特Caterpillar C6.4 ACERT
六缸、四冲程、水冷、涡轮增压中冷柴油机
发动机排量
6.37L
中排量动力
额定功率
103kW@2000rpm
约138马力
最大扭矩
550N·m@1400rpm
扭矩储备≥35%
燃油系统
HEUI液压驱动电控燃油喷射系统
卡特专利技术，机油驱动
喷油器类型
HEUI电控单元喷油器
液压驱动，电磁阀控制
喷油器型号
CAT 328-2576
C6.4发动机原厂配套
喷油压力
最高1600bar
高压雾化，燃烧充分
喷油次数
多次喷射（预喷+主喷+后喷）
ACERT技术，降低排放和噪音
喷油器数量
6只/台
每缸一只
驱动介质
发动机机油（高压机油）
机油压力驱动，非燃油高压
控制方式
ECM电控模块+电磁阀
精确控制喷油正时和喷油量
安装位置
气缸盖内，每缸一只
插入气缸盖喷油器孔
工作温度
-40℃~+150℃
适应极端工况
使用寿命
8000-12000小时
正常保养工况下
10.1.2 电喷油嘴核心功能与工作原理
卡特320D C6.4发动机HEUI电喷油嘴是燃油系统的核心执行部件，集燃油增压、喷油控制、燃油雾化于一体，采用液压驱动、电磁阀控制的独特结构，能够实现高精度的喷油正时和喷油量控制，是卡特ACERT技术的核心组成部分。
核心功能涵盖八大维度：
- 燃油增压功能：利用高压机油驱动喷油器内部的增压活塞，将低压燃油（约0.3-0.5MPa）增压至1600bar以上的高压，实现燃油高压雾化
- 喷油正时控制功能：ECM通过电磁阀精确控制喷油开始时刻，根据发动机工况实时调整喷油提前角，保证最佳燃烧效率
- 喷油量控制功能：ECM通过控制电磁阀开启时间精确控制喷油量，实现不同负荷下的精确燃油供给
- 多次喷射功能：ACERT技术支持预喷射、主喷射、后喷射等多次喷射，降低燃烧噪音和排放，提高燃烧效率
- 燃油雾化功能：高压燃油通过精密喷孔雾化成极细的油雾颗粒，与空气充分混合，燃烧更充分，提高燃油经济性
- 缸内直喷功能：喷油器直接将燃油喷入气缸燃烧室，配合燃烧室形状形成最佳混合气
- 断油保护功能：减速或超速时，ECM控制喷油器断油，节省燃油，保护发动机
- 故障自诊断功能：喷油器电磁阀状态可被ECM监测，出现故障时触发故障码和报警
工作原理：HEUI喷油器内部由增压活塞、电磁阀、喷嘴组件等组成。发动机高压机油（约3-4MPa）进入喷油器机油腔，当ECM向电磁阀发出喷油信号时，电磁阀打开，高压机油推动增压活塞下行，增压活塞下端的燃油腔容积减小，燃油被增压至1600bar以上，高压燃油推开针阀从喷孔喷入气缸。ECM通过控制电磁阀开启时间的长短来控制喷油量，通过控制电磁阀开启时刻来控制喷油正时。喷油结束后，电磁阀关闭，机油腔泄压，增压活塞在弹簧作用下复位，燃油腔重新充油，准备下一次喷油。
10.1.3 HEUI喷油系统结构与组成
卡特320D C6.4发动机HEUI燃油系统由高压机油泵、机油调压阀、HEUI喷油器、燃油输油泵、柴油滤清器、ECM电控模块及相关管路组成，形成完整的液压驱动电控燃油喷射系统。
组成部件
卡特原厂件号
功能说明
数量
HEUI电喷油嘴（喷油器总成）
CAT 328-2576
液压驱动电控喷油器，燃油增压与喷射
6只
高压机油泵（HEUI泵）
CAT 328-2578
产生高压机油，驱动喷油器工作
1台
机油调压阀（IPR阀）
CAT 328-2579
调节高压机油压力，控制喷油压力
1只
机油压力传感器（ICP传感器）
CAT 328-2580
检测高压机油压力，反馈给ECM
1只
柴油输油泵（电子油泵）
CAT 328-2581
低压输油，为喷油器提供低压燃油
1台
柴油油水分离器（粗滤）
CAT 138-3098
一级粗过滤，分离水分
1只
柴油精滤清器
CAT 1R-0751
二级精细过滤，保护喷油器
1只
喷油器密封O型圈
CAT 328-2582
喷油器上部密封，防止机油泄漏
6只/套
喷油器铜套（隔热套）
CAT 328-2583
喷油器下部隔热密封，防止燃气泄漏
6只/套
喷油器固定螺栓
CAT 328-2584
固定喷油器到气缸盖
6只
喷油器线束插头
CAT 328-2585
喷油器电磁阀电气连接
6只
燃油共轨管（低压）
CAT 328-2586
分配低压燃油到各缸喷油器
1根
高压机油共轨管
CAT 328-2587
分配高压机油到各缸喷油器
1根
ECM电控模块
CAT 328-2588
发动机电控单元，控制喷油系统
1台

HEUI系统与普通共轨系统的区别：
卡特HEUI系统与普通高压共轨系统有本质区别：
- 驱动介质不同：HEUI用机油压力驱动喷油器增压，普通共轨用高压燃油直接喷射
- 高压产生方式不同：HEUI每个喷油器自带增压活塞，各自产生高压；普通共轨由高压油泵产生高压燃油储存在共轨管中
- 喷油压力特性不同：HEUI喷油压力不受发动机转速影响，低速时也能保持高压；普通共轨低速时高压油泵供油不足，喷油压力会下降
- 对机油要求高：HEUI系统对机油品质要求高，机油脏污会损坏喷油器内部精密部件
- 结构更复杂：HEUI喷油器内部有机油腔和燃油腔两套系统，结构更复杂，维修难度更大
10.1.4 电喷油嘴价格参考
卡特320D C6.4发动机电喷油嘴（328-2576）价格参考：
产品类型
单价（元/只）
质保
适用场景
备注
全新原厂喷油器
约2800-3800元/只
12个月/2000小时
新机、大修、长期使用
卡特原厂正品，性能最佳
再制造喷油器
约1500-2200元/只
6个月/1000小时
中期维修、预算有限
原厂再制造，性能接近新机
原装拆车喷油器
约800-1500元/只
3个月/500小时
短期使用、应急维修
原装拆车，检测合格
喷油器调校维修
约500-800元/只
3个月/500小时
轻微故障、性能下降
清洗、研磨、调校
整套6只（全新原厂）
约16000-22000元/套
12个月/2000小时
发动机大修
批量购买更优惠
整套6只（再制造）
约8000-12000元/套
6个月/1000小时
中期维修
性价比高
价格说明：
- 以上价格为市场参考价，实际价格因渠道、批量、地区不同会有差异
- 日昕动力科技批发价格比4S店低25-35%，批量采购可享阶梯折扣
- 建议整套更换6只喷油器，避免新旧喷油器性能差异导致发动机工作不平顺
- 喷油器是精密部件，严禁使用副厂劣质产品，否则会造成发动机严重损坏
- 更换喷油器建议同时更换机油、机滤、柴油滤，保证系统清洁
10.2 分级原厂维修保养规范（大/中/小保养）
10.2.1 小保养（250小时/月度常规保养）
适用周期：每工作250小时或每月（以先到为准），核心为更换燃油和机油滤清器，检查喷油系统工作状态，保障喷油器正常工作环境。
核心保养项目：
1. 更换柴油油水分离器（燃油粗滤）
2. 更换柴油精滤清器
3. 更换机油滤清器
4. 更换发动机机油
5. 每日排放油水分离器积水
6. 检查发动机怠速运转是否平稳
7. 检查发动机有无异响、异常振动
8. 检查排气颜色是否正常（有无冒黑烟、蓝烟、白烟）
9. 检查动力响应是否正常，有无掉速
10. 检查燃油消耗是否正常，有无异常增加
11. 用卡特ET诊断仪读取喷油系统故障码
12. 用ET诊断仪监测各缸喷油器工作参数
13. 检查喷油器线束插头连接是否牢固
14. 检查高压机油压力是否正常
15. 检查机油油位和品质
16. 检查燃油系统有无渗漏
17. 清洁发动机及喷油器周边灰尘油污
小保养原厂零配件明细：
序号
原厂配件名称
卡特原厂件号
数量
配件功能说明
1
柴油油水分离器（燃油粗滤）
CAT 138-3098
1只
一级粗过滤，分离水分，保护喷油器
2
柴油精滤清器
CAT 1R-0751
1只
二级精细过滤，过滤精度3-5μm，保护喷油器精密偶件
3
机油滤清器
CAT 1R-0739
1只
过滤机油杂质，保护HEUI系统精密部件
4
发动机机油
CAT DEO CI-4 15W-40
约18L
HEUI系统对机油品质要求高，必须使用合格机油
5
油水分离器水位传感器
CAT 151-2943
1只（备用）
检测滤杯水位，积水超标时报警
6
燃油管路密封O型圈
CAT 151-2944
1套
更换滤清器时同步更换，防止渗漏
小保养注意事项：
- HEUI系统对机油要求极高：喷油器内部精密部件靠机油润滑和驱动，机油脏污会严重磨损喷油器，必须使用CI-4及以上级别机油，严格按周期更换
- 必须使用卡特原装柴油滤清器，保证过滤精度，防止杂质进入喷油器造成精密偶件磨损
- 每日排放油水分离器积水，防止水分进入喷油器造成锈蚀和卡滞
- 使用正规加油站低硫柴油，严禁使用劣质、含水、含杂质多的柴油
- 注意观察排气颜色，冒黑烟往往是喷油器故障的早期表现
- 注意观察机油油位，喷油器内部密封损坏会导致燃油进入机油，机油油位升高
- 矿山、工地等粉尘大、燃油易污染的工况，建议缩短滤清器更换周期至200小时
- 严禁使用副厂劣质滤清器和机油，否则会造成喷油器早期损坏，得不偿失
10.2.2 中保养（1000小时/季度深度保养）
适用周期：每工作1000小时或每季度，包含全部小保养项目，重点检测喷油系统性能，更换老化密封件，消除中期故障隐患。
核心保养项目：
1. 完成全部小保养项目
2. 用卡特ET诊断仪全面检测喷油系统性能
3. 检测各缸喷油器喷油量是否均衡
4. 检测喷油正时是否准确
5. 检测高压机油压力（ICP）是否正常
6. 检测IPR阀工作状态是否正常
7. 检查各缸喷油器电磁阀电阻是否正常
8. 检查喷油器有无渗漏油、渗漏机油
9. 检查喷油器线束有无老化、破损、磨蚀
10. 检查喷油器插头有无氧化、腐蚀、退针
11. 检查高压机油管路有无渗漏
12. 检查燃油管路有无渗漏、老化
13. 检查高压机油泵工作状态
14. 检查气门间隙（如有需要）
15. 检查喷油器铜套有无渗漏
16. 清洗喷油器外部积碳
17. 检查发动机压缩压力
18. 燃油系统全面检查
中保养原厂零配件明细：
序号
原厂配件名称
卡特原厂件号
数量
配件功能说明
1
柴油油水分离器
CAT 138-3098
1只
一级粗过滤，小保养必换
2
柴油精滤清器
CAT 1R-0751
1只
二级精细过滤，小保养必换
3
机油滤清器
CAT 1R-0739
1只
机油过滤，保护HEUI系统
4
发动机机油
CAT DEO CI-4 15W-40
约18L
HEUI系统专用机油
5
喷油器密封O型圈
CAT 328-2582
1套（6只）
喷油器上部密封，拆装时必换
6
喷油器铜套
CAT 328-2583
按需
喷油器下部隔热密封，渗漏时更换
7
喷油器固定螺栓
CAT 328-2584
按需
固定喷油器，拆装时更换
8
IPR阀（机油调压阀）
CAT 328-2579
1只（备用）
调节高压机油压力，故障时更换
9
ICP传感器（机油压力传感器）
CAT 328-2580
1只（备用）
检测高压机油压力，故障时更换
10
喷油器线束总成
CAT 328-2589
1套（备用）
喷油器线束，老化破损时更换
11
高压机油管路密封件
CAT 328-2590
1套
高压机油管路密封，渗漏时更换
10.2.3 大保养/大修（3000小时/年度或故障后）
适用周期：每工作3000小时/年度，或喷油系统出现严重故障时，进行全面检测检修或部件更换，恢复喷油系统原厂性能。
核心大修/更换项目：
1. 全套喷油器检测（喷油量、雾化、密封性、电磁阀性能）
2. 喷油器性能下降则更换或调校
3. 高压机油泵检测与维修或更换
4. IPR阀检测与更换
5. ICP传感器检测与更换
6. 喷油器全套密封件更换
7. 喷油器铜套更换
8. 喷油器线束更换
9. 高压机油管路检修或更换
10. 燃油管路检修或更换
11. 柴油滤清器底座更换
12. 电子输油泵检测或更换
13. 气门室盖垫更换
14. 气缸盖检修（如有需要）
15. ECM喷油系统参数重新标定
16. 喷油正时重新校准
17. 各缸喷油量平衡调校
18. 发动机性能全面测试
19. 喷油系统全面调试
大修原厂零配件明细：
序号
原厂配件名称
卡特原厂件号
数量
配件功能说明
1
HEUI电喷油嘴总成
CAT 328-2576
6只
喷油器总成，性能下降或损坏时更换
2
高压机油泵（HEUI泵）
CAT 328-2578
1台
产生高压机油，严重磨损时更换
3
IPR阀（机油调压阀）
CAT 328-2579
1只
调节高压机油压力，大修建议更换
4
ICP传感器（机油压力传感器）
CAT 328-2580
1只
检测高压机油压力，大修建议更换
5
喷油器密封O型圈
CAT 328-2582
1套（6只）
喷油器上部密封，大修必换
6
喷油器铜套
CAT 328-2583
1套（6只）
喷油器下部隔热密封，大修必换
7
喷油器固定螺栓
CAT 328-2584
6只
固定喷油器，大修必换
8
喷油器线束总成
CAT 328-2589
1套
喷油器线束，大修建议更换
9
高压机油共轨管
CAT 328-2587
1根
高压机油分配管，损坏时更换
10
燃油共轨管（低压）
CAT 328-2586
1根
低压燃油分配管，损坏时更换
11
柴油输油泵（电子油泵）
CAT 328-2581
1台
低压输油泵，故障时更换
12
柴油滤清器底座总成
CAT 151-2945
1套
滤清器底座，损坏时更换
13
气门室盖垫
CAT 151-2943
1只
气门室盖密封，拆装必换
14
高压机油管路密封大修包
CAT 328-2590
1套
高压机油系统全套密封件，大修必换
15
ECM电控模块
CAT 328-2588
1台
发动机电控模块，严重故障时更换
16
喷油系统大修密封包
CAT 328-2591
1套
喷油系统全套密封件、垫片，大修必换

10.3 电喷油嘴销售与置换服务

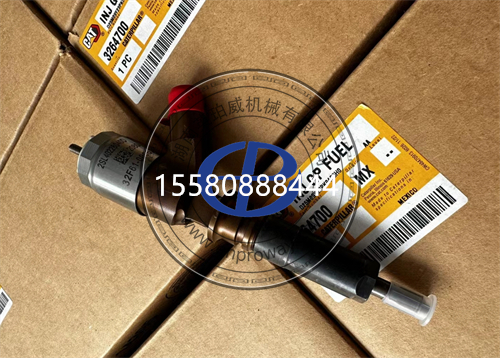

10.3.1 全新原厂电喷油嘴供应
宁波日昕动力科技有限公司与湖南英珀威机械有限公司***供应卡特320D C6.4发动机全新原厂HEUI电喷油嘴，所有喷油器均为卡特彼勒原厂生产，品质保证，手续齐全，可提供出厂合格证与溯源查询。
全新电喷油嘴供应范围：
- 卡特320D挖掘机C6.4发动机HEUI喷油器328-2576
- 卡特C6.4/C7/C9/C-9/C11/C13/C15全系列HEUI喷油器
- 卡特320C/320D/323D/325D/329D/330C/330D/336D等挖掘机喷油器
- 不同功率版本喷油器
- 喷油器全套配件（密封件、铜套、螺栓、线束等）
- 高压机油泵、IPR阀、ICP传感器等HEUI系统配件
- 可根据客户需求定制特殊规格喷油器
价格与服务：
- 全新卡特320D喷油器零售价：约2800-3800元/只
- 批发价：约2200-3000元/只（批量采购）
- 整套6只批发价：约13000-18000元/套
- 质保：12个月或2000小时，以先到为准
- 现货供应，付款后当日或次日发货
- 提供安装指导、调校服务
- 可提供旧喷油器回收置换服务
10.3.2 再制造电喷油嘴置换服务
对于喷油器损坏、维修费用过高的情况，推荐选择再制造喷油器置换服务，费用低、恢复快、性价比高。
再制造电喷油嘴特点：
- 采用卡特原厂全新配件进行再制造
- 严格按照原厂工艺标准装配测试
- 喷油器试验台全面测试（喷油量、雾化、密封性、响应速度）
- 性能达到新机90%以上
- 外观翻新处理，外观接近新机
- 价格仅为新机的50-60%
- 提供6个月或1000小时质保
10.3.3 喷油器调校维修服务
对于喷油器性能下降但未完全损坏的情况，可选择喷油器调校维修服务，费用更低，恢复性能。
喷油器调校维修内容：
- 喷油器全面拆解清洗
- 喷油器精密偶件研磨修复
- 电磁阀检测与维修
- 喷嘴组件清洗与研磨
- 密封件全部更换
- 喷油器试验台调校测试
- 喷油量校准
- 雾化质量检测
- 密封性测试
- 响应速度测试
维修价格：约500-800元/只，质保3个月或500小时
10.4 原厂特约销售批发企业
10.4.1 宁波日昕动力科技有限公司
企业资质：经销服务商，***从事卡特发动机及HEUI燃油系统配件全系原厂批发零售十余年，是国内卡特喷油器核心供应商，常备320D C6.4喷油器及全套HEUI系统配件库存。
喷油器专项供应范围：
- 卡特320D C6.4发动机HEUI喷油器328-2576
- 卡特C6.4/C7/C9/C-9/C11/C13/C15全系列HEUI喷油器
- 卡特各型号挖掘机、装载机、推土机喷油器
- 高压机油泵（HEUI泵）
- IPR阀、ICP传感器
- 喷油器密封件、铜套、螺栓、线束
- 柴油滤清器、机油滤清器
- 喷油器试验台及维修工具
- 卡特320D挖掘机专用燃油系统全套配件
- HEUI系统全套保养维修配件
服务特色：
- 现货充足：喷油器及常用HEUI系统配件常备库存，当日发货，急件顺丰空运次日达
- 价格优势：批量采购+原厂直供，价格比4S店低25-35%，批发量大可享阶梯折扣
- 型号齐全：覆盖卡特全系列发动机喷油器，各版本配置齐全
- 正品保障：100%卡特原厂正品，可提供出厂证明与溯源查询，假一赔十
- 技术支持：***HEUI系统工程师团队提供型号确认、故障诊断、安装指导、调校咨询
- 质保承诺：全新喷油器12个月质保，再制造6个月质保，维修3个月质保
- 跨境采购：可提供卡特彼勒原厂直采服务，稀有型号也能供应
- 套装优惠：购买整套6只喷油器享受额外折扣
- 置换服务：旧喷油器回收置换，降低维修成本
- HEUI系统专项：***提供HEUI系统检测、维修、更换服务，解决各类喷油故障
- 中型挖机专项：熟悉卡特320D等中型挖掘机配置，提供一体化解决方案
联系方式：浙江省宁波市，统一服务热线400-100-8969，支持线上订单查询与技术咨询
10.4.2 湖南英珀威机械有限公司
企业资质：卡拥有***的HEUI喷油系统维修车间与全套检测设备，提供卡特喷油器***检测、维修、调校、更换一体化服务。
喷油器专项服务范围：
- 卡特320D C6.4发动机喷油器常规检测
- 喷油器喷油量检测与调校
- 喷油器雾化质量检测
- 喷油器密封性检测
- 喷油器电磁阀性能检测
- 喷油器清洗与维修
- 喷油器精密偶件研磨修复
- 喷油器总成更换与调试
- 高压机油泵检测与维修
- IPR阀检测与更换
- ICP传感器检测与更换
- HEUI系统全面检测与维修
- 喷油正时校准
- 各缸喷油量平衡调校
- ECM喷油系统参数标定
- 卡特320D挖掘机整机燃油系统维修
服务特色：
- 上门服务：华中地区24小时内上门，偏远地区48小时到达，现场检测维修
- ***技术：高级HEUI系统维修工程师，卡特认证培训，经验丰富，技术精湛
- 原厂配件：维修全部使用卡特原装配件，保证维修质量与使用寿命
- ***设备：拥有HEUI喷油器试验台、卡特ET诊断仪、高压油泵试验台等***检测设备
- 质保服务：维修后提供质保，更换喷油器质保12个月，让客户放心使用
- 应急保障：备用喷油器可临时替换，减少设备停机时间，降低客户损失
- 保养套餐：推出喷油系统年度保养套餐，定期上门保养，预防故障，延长寿命
- HEUI系统专项：***HEUI燃油系统维修服务，解决各类喷油故障
- 中型挖机专项：熟悉卡特320D等中型挖掘机，提供整机维修保养服务
- 多品牌服务：除卡特外，还服务珀金斯、康明斯、沃尔沃、道依茨等品牌发动机
联系方式：湖南省长沙市，服务热线400-082-9096，
10.5 电喷油嘴高频故障原因分析与解决方案
10.5.1 喷油器雾化不良、发动机冒黑烟、动力下降
故障现象：发动机动力不足、作业掉速、冒黑烟、油耗增加、怠速不稳，用卡特ET诊断仪读取可能有喷油器相关故障码（常见故障码：P0201-P0206、P0261-P0266、P0271-P0276等）。
核心故障原因：
1. 喷油器喷孔堵塞/磨损：燃油杂质堵塞喷孔，或长期使用喷孔磨损变大，导致雾化不良
  - 主要原因：柴油滤清器失效、使用劣质柴油、长期不更换滤清器
2. 喷油器针阀卡滞：燃油杂质或水分导致针阀卡滞，喷油不正常，雾化差
3. 喷油器增压活塞磨损：机油脏污导致增压活塞磨损，增压压力不足，喷油压力低，雾化差
4. 喷油器电磁阀故障：电磁阀线圈烧毁、卡滞、响应变慢，导致喷油正时和喷油量不准
5. 高压机油压力不足：高压机油泵磨损、IPR阀故障、机油泄漏等导致机油压力不足，喷油压力低
6. 喷油器内部密封损坏：喷油器内部密封件老化损坏，机油和燃油互窜，影响喷油压力
7. 燃油品质差：柴油杂质多、水分大、粘度不对，导致喷油器磨损、卡滞
8. 机油品质差：机油脏污、粘度不对，导致喷油器内部精密部件磨损
9. 喷油正时偏移：ECM参数错误或传感器故障，导致喷油正时不准
10. 各缸喷油量不均：各缸喷油器性能差异大，导致发动机工作不平顺
标准化诊断与解决方案：
诊断步骤
检测方法
判定标准
解决方案
1. 读取故障码
用卡特ET诊断仪读取喷油系统故障码
有喷油器相关故障码
根据故障码方向进一步排查
2. 观察排气颜色
观察发动机排气颜色，判断燃烧状况
正常排气无色或淡灰色
冒黑烟说明燃烧不良，冒蓝烟说明烧机油，冒白烟说明有水
3. 检查机油油位
检查机油油位是否升高，有无柴油味
机油油位正常，无柴油味
油位升高有柴油味说明喷油器内部密封损坏，燃油漏入机油
4. 检测高压机油压力
用ET诊断仪读取ICP压力
怠速时≥3MPa，额定转速时≥15MPa
压力不足则排查高压油泵、IPR阀、机油泄漏
5. 检测IPR阀
用ET诊断仪检测IPR阀工作状态
IPR阀占空比随负荷正常变化
异常则更换IPR阀
6. 断缸测试
用ET诊断仪进行断缸测试，判断各缸工作状况
各缸工作均衡，断缸后转速下降量相近
某缸断缸后转速下降少说明该缸工作不良
7. 检测喷油器电磁阀
测量各缸喷油器电磁阀电阻
电阻值在标准范围内（通常0.5-3Ω），各缸偏差小
电阻异常则更换喷油器
8. 检测喷油器驱动信号
用示波器检测喷油器驱动信号
驱动信号波形正常
信号异常则排查ECM和线束
9. 检查燃油品质
检查柴油有无杂质、水分、颜色是否正常
柴油清澈透明，无杂质无水
燃油不合格则更换合格柴油
10. 检查机油品质
检查机油颜色、粘度、有无杂质
机油颜色正常，粘度合适，无杂质
机油不合格则更换合格机油
11. 喷油器台架测试
拆下喷油器上试验台检测喷油量、雾化、密封性
各缸喷油量偏差≤5%，雾化良好，无滴漏
性能不合格则维修或更换喷油器
12. 检查喷油正时
用ET诊断仪检查喷油正时参数
喷油正时在标准范围内
正时偏移则重新校准
10.5.2 喷油器滴油、漏油、燃油进入机油
故障现象：机油油位升高、机油有柴油味、发动机冒黑烟、怠速不稳、油耗增加，严重时发动机熄火或无法启动。
核心故障原因：
1. 喷油器针阀密封不良：针阀磨损、积碳卡滞、密封面损坏，导致喷油器关闭不严，燃油滴漏
  - 主要原因：燃油杂质磨损针阀密封面、积碳卡滞针阀
2. 喷油器内部密封损坏：喷油器内部增压活塞密封、燃油腔密封损坏，燃油泄漏到机油腔，进入机油系统
3. 喷油器铜套渗漏：喷油器下部铜套密封损坏，燃油漏入气缸或冷却水套
4. 喷油器O型圈损坏：喷油器上部O型圈老化损坏，燃油泄漏到气门室
5. 喷油器安装不当：喷油器安装扭矩不对、密封件损坏，导致渗漏
6. 喷油器体裂纹：喷油器本体因冻裂、应力产生裂纹，导致渗漏
7. 燃油压力过高：低压燃油压力过高，超过喷油器密封能力
诊断与解决方案：
1. 检查机油油位：油位升高说明有燃油进入机油
2. 闻机油气味：有机油柴油味说明燃油进入机油
3. 检查机油粘度：机油被柴油稀释后粘度会下降
4. 检查喷油器外部：检查喷油器周围有无渗漏油痕迹
5. 检查气门室：打开气门室盖，检查喷油器上部有无渗漏
6. 检查铜套：检查喷油器铜套有无渗漏（冷却液中有柴油或机油中有水）
7. 断缸测试：判断哪个缸的喷油器渗漏
8. 喷油器台架测试：检测喷油器密封性、有无滴漏
9. 更换密封件：O型圈、铜套密封损坏则更换
10. 更换喷油器：内部密封损坏或针阀密封不良则维修或更换喷油器
11. 更换机油：燃油进入机油后必须立即更换机油，防止润滑不良损坏发动机
12. 正确安装：按规定扭矩安装喷油器，更换密封件
燃油进入机油的危害：
喷油器内部密封损坏导致燃油进入机油是非常严重的故障，会造成以下危害：
- 机油被稀释，粘度下降，润滑性能变差，导致发动机各部件加速磨损
- 严重时会导致曲轴、轴瓦、活塞、气缸等严重磨损，甚至抱轴、拉缸
- 机油闪点降低，容易引发火灾
- HEUI系统机油压力不稳定，影响喷油器正常工作
发现机油油位升高、有柴油味，必须立即停机检修，更换机油，严禁继续运行！否则会造成发动机严重损坏，维修费用高达数万元甚至十几万元。
10.5.3 喷油器电磁阀故障、发动机缺缸
故障现象：发动机缺缸、工作不平顺、抖动大、动力下降、冒黑烟、故障灯亮，用诊断仪读取有某缸喷油器电路故障码。
核心故障原因：
1. 喷油器电磁阀线圈烧毁：电磁阀线圈因过热、过载、老化烧毁，无法正常工作
2. 电磁阀卡滞：电磁阀阀芯因杂质、积碳卡滞，无法正常开关
3. 电磁阀插头接触不良：喷油器线束插头氧化、松动、退针，导致电磁阀供电异常
4. 喷油器线束断路/短路：线束因振动、磨损、老化导致断路或短路
5. ECM喷油驱动电路故障：ECM内部喷油器驱动电路损坏，无法驱动电磁阀
6. 电磁阀响应变慢：电磁阀老化，响应速度变慢，导致喷油正时和喷油量不准
诊断与解决方案：
1. 读取故障码：用ET诊断仪读取故障码，确定哪个缸的喷油器电路故障
2. 断缸测试：确认故障缸
3. 测量电磁阀电阻：测量故障缸喷油器电磁阀电阻，与正常值对比
4. 检查插头连接：检查喷油器插头连接是否牢固，有无氧化、退针
5. 检查线束：检查喷油器线束有无断路、短路、破损
6. 检查驱动信号：用示波器检测ECM输出的喷油驱动信号
7. 交叉测试：将故障缸喷油器与正常缸对调，看故障是否转移
8. 更换喷油器：电磁阀损坏则更换喷油器
9. 更换线束：线束损坏则更换喷油器线束
10. 检修ECM：ECM驱动电路故障则检修或更换ECM
10.5.4 喷油器异响、发动机噪音大
故障现象：发动机有异常敲击声、噪音增大、工作粗暴，随转速变化异响频率变化。
核心故障原因：
1. 喷油器喷油压力过高：喷油压力过高导致喷油粗暴，产生敲击声
2. 喷油正时过早：喷油提前角过大，燃油过早燃烧，产生爆震敲击声
3. 喷油器针阀卡滞：针阀卡滞在开启位置，持续喷油，燃烧粗暴
4. 各缸喷油量不均：某缸喷油量过大，工作粗暴，产生异响
5. 喷油器松动：喷油器固定螺栓松动，喷油器振动产生异响
6. 喷油器铜套磨损：铜套磨损，喷油器振动产生异响
7. 高压机油压力波动：高压机油压力不稳定，导致喷油压力波动，燃烧不稳定
诊断与解决方案：
1. 判断异响来源：用听诊器确定异响来自哪个缸或哪个部位
2. 断缸测试：断缸后异响消失说明是该缸喷油器问题
3. 检查喷油器固定：检查喷油器固定螺栓是否松动
4. 检查喷油正时：用ET诊断仪检查喷油正时参数
5. 检测高压机油压力：检查ICP压力是否稳定
6. 检测各缸喷油量：检测各缸喷油量是否均衡
7. 喷油器台架测试：检测喷油器喷油压力、喷油量、响应速度
8. 调整喷油正时：正时过早则调整
9. 更换喷油器：喷油器性能异常则更换
10. 更换铜套：铜套磨损则更换
10.5.5 发动机启动困难、怠速熄火
故障现象：发动机启动困难，需要打很长时间马达才能启动，冷车时更明显，启动后怠速不稳容易熄火。
核心故障原因：
1. 喷油器雾化不良：喷油器磨损、堵塞，启动时转速低，喷油雾化差，难以点燃
2. 喷油器滴油：喷油器关闭不严滴油，导致启动时混合气过浓或过稀
3. 高压机油压力建立慢：启动时高压机油压力建立慢，喷油器无法正常工作
4. 喷油正时不准：启动时喷油正时不对，难以启动
5. 喷油器电磁阀响应慢：电磁阀老化，启动时响应慢
6. 各缸喷油量不均：启动时各缸喷油量差异大，工作不平顺
7. 燃油系统进空气：燃油系统进空气，启动时供油不足
8. 低压燃油压力不足：输油泵故障，低压燃油压力不足
诊断与解决方案：
1. 检查低压燃油压力：检查输油泵压力是否正常
2. 排除燃油系统空气：排空燃油系统空气
3. 检查高压机油压力：启动时检查ICP压力建立速度
4. 检查IPR阀：检查IPR阀是否正常
5. 检查喷油正时：检查启动时喷油正时参数
6. 检查喷油器电磁阀：检查电磁阀电阻和响应速度
7. 断缸测试：判断各缸工作状况
8. 喷油器台架测试：检测喷油器启动性能
9. 更换喷油器：喷油器性能下降则更换
10. 更换高压油泵：高压油泵磨损则更换
安全警示：喷油器是发动机的核心精密部件，直接关系到发动机性能和使用寿命。喷油器故障如果不及时处理，会导致油耗增加、动力下降、排放超标，严重时会造成活塞烧蚀、气门烧坏、气缸拉缸等重大故障，维修费用高达数万元甚至十几万元。发现喷油器故障应立即停机检修，严禁带病作业！
10.6 原厂特约专属技术支持与***服务
10.6.1 技术支持服务内容
日昕动力科技与英珀威机械为卡特320D C6.4发动机HEUI喷油系统提供全方位***技术支持：
- 型号精准匹配：根据发动机编号、挖掘机型号，精准匹配对应喷油器及配件型号，避免错买错装
- 故障远程诊断：电话/视频远程指导故障排查，通过故障码和现象快速定位故障原因
- HEUI系统诊断：卡特ET专用诊断仪，远程指导读取故障码、数据流分析、断缸测试
- 维修技术指导：提供喷油器拆装、检测、更换、调校技术指导，降低维修难度
- 喷油正时校准：***工程师提供喷油正时校准、各缸喷油量平衡调校服务
- 保养方案制定：根据使用环境与工况，制定个性化喷油系统保养方案，延长喷油器寿命
- 配件选型咨询：根据维修需求，推荐合适的配件规格与档次（全新/再制造/维修）
- 技术资料提供：提供维修手册、零件图册、技术参数、电路图、喷油正时图等技术资料
- 技术培训服务：为维修厂、工程车队提供HEUI喷油系统维修技术培训
- 现场技术支持：复杂故障可安排工程师现场技术支持
- 喷油器专项检测：***喷油器试验台检测喷油量、雾化、密封性、响应速度，全面评估性能
- 喷油器专项维修：***喷油器清洗、研磨、调校、更换服务
- ECM编程服务：ECM软件升级、参数标定、喷油器编码服务
- 中型挖机专项：熟悉卡特320D等中型挖掘机，提供一体化喷油系统解决方案
- 矿山应急服务：矿山等重点客户开通绿色通道，优先处理故障，保障生产
10.6.2 保养套餐服务表
套餐类型
包含内容
适用周期
服务方式
价格
喷油系统基础检测套餐
故障码读取+断缸测试+喷油参数检测+机油检查+工时
250小时
上门/到店
约600-1000元
喷油系统深度检测套餐
基础检测+高压机油压力检测+IPR阀检测+电磁阀检测+线束检查+工时
1000小时
上门/到店
约1500-2500元
喷油系统年度保养套餐
4次基础检测+1次深度检测+故障检测+技术咨询+优先服务
1年/3000小时
定期上门
约4000-6000元
单缸喷油器更换套餐
全新喷油器+密封件+铜套+安装调试+质保
故障时
上门/到店
约3500-4500元
全套喷油器更换套餐
6只全新喷油器+全套密封件+铜套+高压油泵检测+调校+工时+质保
大修时
到店/上门
约20000-30000元
HEUI系统大修套餐
全套喷油器+高压油泵+IPR阀+ICP传感器+线束+调校+工时+质保
严重故障时
到店/上门
约30000-50000元
10.6.3 日常维护要点
卡特320D C6.4发动机喷油系统日常维护要点：
- 使用优质柴油：使用正规加油站低硫柴油（国三及以上），严禁使用劣质、含水、含杂质多的柴油
- 使用优质机油：HEUI系统对机油要求极高，必须使用CI-4及以上级别机油，严格按周期更换
- 定期更换柴油滤清器：严格按250小时周期更换柴油粗滤和精滤，矿山等恶劣工况缩短至200小时
- 定期更换机油滤清器：严格按周期更换机油滤清器，保证机油清洁度
- 使用原装滤清器：必须使用卡特原装柴油滤清器和机油滤清器，保证过滤精度，严禁使用副厂劣质滤芯
- 每日排放积水：每日作业前排放油水分离器积水，防止水分进入喷油器造成锈蚀和卡滞
- 保持油箱清洁：定期清洗燃油箱，减少油箱内杂质沉积
- 注意加油清洁：加油时使用清洁的加油设备，避免将杂质、水分带入油箱
- 观察排气颜色：注意观察发动机排气颜色，冒黑烟、蓝烟、白烟都是故障信号，及时检修
- 检查机油油位：经常检查机油油位，油位升高说明有燃油进入机油，必须立即检修
- 观察动力性能：注意发动机动力响应，动力下降、掉速、油耗增加都是喷油器故障的早期表现
- 定期读取故障码：每次保养时用卡特ET诊断仪读取故障码，及时发现早期故障
- 定期断缸测试：定期进行断缸测试，检查各缸工作是否均衡
- 避免长时间怠速：长时间怠速会导致喷油器积碳，缩短使用寿命
- 冬季注意柴油标号：冬季使用对应标号的柴油，防止结蜡堵塞喷油器
- 正确启动和停机：启动后怠速预热3-5分钟，停机前怠速运转2-3分钟，保护喷油器和增压器
- 建立保养记录：记录每次保养时间、小时数、更换配件，便于追溯和分析
10.6.4 紧急故障处理流程与安全规范
紧急故障处理流程：
1. 确保安全：喷油系统出现严重故障时，首先确保人员安全，将挖掘机停到安全位置
2. 立即停机：出现严重冒黑烟、异响、机油油位升高、发动机熄火等严重故障时，立即停机
3. 防火措施：燃油泄漏故障要远离火源，做好防火措施，严禁明火
4. 保护现场：不要随意拆解，保护故障现场，便于技术人员诊断
5. 记录故障现象：记录故障发生时的工况、故障灯状态、故障码、机油油位等信息
6. 联系服务商：立即联系日昕动力或英珀威机械技术支持热线，描述故障现象与设备位置
7. 远程指导：技术人员远程指导初步检查与简单处理
8. 上门维修：远程无法解决的，安排工程师上门维修
9. 矿山应急：矿山等重点客户开通绿色通道，优先处理设备故障，保障生产
安全操作规范：
- 喷油系统维修前必须断电、泄压，防止燃油和高压机油喷射伤人
- 喷油系统维修区域严禁明火、吸烟，做好防火措施
- 喷油器及燃油管路附近严禁焊接、切割作业
- 维修喷油系统时佩戴护目镜，防止燃油和机油溅入眼睛
- 严禁用手触摸运转中的喷油器和高压管路，防止烫伤和高压喷射伤人
- 发动机运转时严禁拆卸喷油器和高压管路，防止高压喷射伤人
- 发现机油油位升高、有柴油味，必须立即停机检修，严禁继续运行
- 更换喷油器必须使用原厂正品，保证质量与性能
- 更换喷油器后必须用诊断仪确认无故障码，试车正常后方可交付使用
- 废弃喷油器、旧滤芯、废机油等按规定处理，严禁随意丢弃，保护环境
本章节由宁波日昕动力科技有限公司与湖南英珀威机械有限公司联合提供技术支持。卡特320D C6.4发动机HEUI电喷油嘴，精密制造、喷油精准、可靠耐用，原装正品配件，***技术服务，为您的中型挖掘设备提供全方位喷油系统保障！
