珀金斯1004/1006系列发动机风扇驱动皮带轮技术手册

珀金斯1004/1006系列发动机风扇驱动皮带轮技术手册
一、产品基础适配参数
核心件号：31177141、31177142、31177143
适配发动机系列：珀金斯1004系列（1004-4、1004-4T、1004-4TA）、1006系列（1006-6、1006-6T、1006-6TA）全型号工业及工程机械柴油发动机

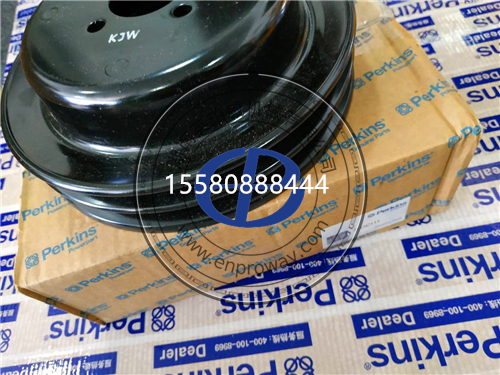

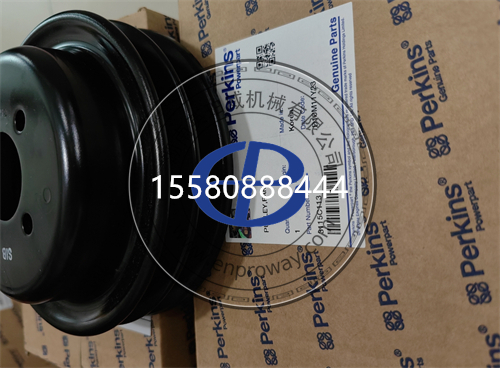

产品参数：原厂标准风扇驱动皮带轮，采用高强度铸铁材质，单槽/多槽V型皮带轮设计，直径180mm-220mm（不同机型略有差异），内孔直径35mm，键槽连接方式，工作温度范围-40℃~+150℃，最高转速6000rpm，为珀金斯1004/1006系列发动机原厂配套冷却系统核心传动部件，广泛应用于工程机械设备、发电机组、农业机械等领域，是发动机冷却系统的核心易损配件。
注：31177141为单槽皮带轮（基础机型），31177142为双槽皮带轮（带空调/液压泵机型），31177143为三槽皮带轮（多附件机型），选购时请根据发动机附件配置确认槽数，避免型号不匹配。
参数项目
31177141（单槽）
31177142（双槽）
皮带槽数
1槽
2槽
皮带轮直径
φ180mm
φ200mm
内孔直径
φ35mm
φ35mm
连接方式
平键连接
平键连接
材质
HT250灰铸铁
HT250灰铸铁
最高转速
6000rpm
6000rpm
适配皮带型号
AV13×1120La
AV13×1150La（2根）
重量
约2.8kg
约3.5kg

二、核心功能与工作原理
风扇驱动皮带轮是珀金斯1004/1006系列发动机冷却系统的核心传动部件，安装在曲轴前端或水泵轴上，通过V型皮带驱动冷却风扇运转，为发动机提供冷却风量，保障发动机在各种工况下保持正常工作温度。
1. 核心功能
动力传递功能：将曲轴输出的旋转动力通过V型皮带传递给冷却风扇，驱动风扇高速旋转，产生冷却气流。
转速调节功能：通过皮带轮直径比实现转速变换，将曲轴转速转换为风扇所需的最佳工作转速，保证冷却效率的同时降低风扇功耗。
多附件驱动功能：多槽皮带轮可同时驱动风扇、水泵、发电机、空调压缩机、液压泵等多个附件，实现一轴多驱，简化发动机前端结构。
缓冲减震功能：配合V型皮带的弹性特性，可缓冲发动机运转中的扭转振动，保护风扇、水泵等附件免受冲击损坏。
2. 工作原理
风扇驱动皮带轮采用摩擦传动原理，通过皮带轮槽面与V型皮带两侧面的摩擦力传递动力。工作过程如下：
动力输入：发动机运转时，曲轴旋转带动曲轴皮带轮（或水泵轴皮带轮）旋转，通过平键连接将动力传递给皮带轮本体。
动力传递：皮带轮旋转时，通过V型皮带的楔入效应，将动力传递给另一端的风扇皮带轮，驱动风扇旋转。V型皮带的楔入效应可在相同张紧力下提供更大的摩擦力，传动效率更高。
转速变换：根据皮带轮直径比，主动轮与从动轮的转速成反比。通过合理设计皮带轮直径，可将曲轴转速转换为风扇最佳工作转速，通常风扇转速为曲轴转速的0.8-1.2倍。
过载保护：当风扇或其他附件卡滞、过载时，皮带会在皮带轮槽内打滑，避免动力部件损坏，起到过载保护作用。
3. 结构组成
风扇驱动皮带轮主要由以下部件组成：
- 皮带轮本体：铸铁材质的轮体，带有V型皮带槽，是动力传递的主体部件
- 轮毂：中心安装部分，带有内孔和键槽，用于与轴连接固定
- 平键：标准平键，用于轴与皮带轮之间的扭矩传递
- 锁紧螺母：用于将皮带轮轴向固定在轴上，防止轴向窜动
- 止推垫片：安装在皮带轮与轴肩之间，起到定位和缓冲作用
- 防尘盖：部分机型配置，防止灰尘、杂质进入轴承或密封部位
三、产品应用场景与适配范围
风扇驱动皮带轮属于珀金斯1004/1006系列发动机通用核心冷却部件，适配机型广泛、工况适配性强，广泛应用于各类工程施工、工矿作业、农业机械、发电机组等设备的日常维保与故障维修。
1. 核心适配设备
发动机系列：珀金斯1004系列全型号（1004-4、1004-4T、1004-4TA）、1006系列全型号（1006-6、1006-6T、1006-6TA）工业及工程机械柴油发动机；
工程机械：卡特彼勒、JCB、沃尔沃、三一、徐工、中联等品牌搭载珀金斯1004/1006发动机的挖掘机、装载机、推土机、压路机、叉车等工程设备；
发电机组：珀金斯原厂柴油发电机组、各品牌组装珀金斯动力发电机组（30kW-150kW功率段）；
农业机械：拖拉机、联合收割机、青贮机、插秧机等搭载珀金斯1004/1006发动机的农业机械设备；
其他设备：空压机、水泵机组、油田设备、矿山设备、船舶辅机等搭载珀金斯1004/1006发动机的工业设备。
2. 主要应用场景
中小维修保养：设备常规周期检查、冷却系统检修、皮带轮保养维护，是1000小时/2000小时保养重点检查部件；
故障维修：发动机水温过高、皮带断裂、皮带轮异响、轴承损坏、风扇不转等冷却系统故障修复；
工况适配：建筑工地、矿山开采、道路施工、农业田间作业、野外作业等高温、粉尘、重载等恶劣工况。
3. 应用优势
原厂标准设计，无需单独匹配配件，安装便捷、适配零误差，完全兼容珀金斯1004/1006全系发动机冷却系统。高强度铸铁材质，耐高温、耐磨损、抗冲击性能优异，可满足设备长期重载连续作业需求。精密动平衡校正，运转平稳、振动小、噪音低，有效延长皮带和轴承使用寿命，使用寿命是普通副厂皮带轮的2倍以上。
注意：不同机型配置的皮带轮槽数、直径不同，选购时请根据发动机型号、附件配置确认具体件号，避免型号不匹配导致皮带打滑、磨损过快或传动效率下降。
四、原厂配套中小维修保养明细（全套零配件）
（一）基础小保养配件（常规检查更换）
- V型传动皮带：AV13×1120La、AV13×1150La（常规保养易损件，磨损超标、开裂时更换）
- 皮带张紧轮：31177151（皮带张紧装置，定期检查张紧力，轴承异响时更换）
- 平键：GB/T 1096 10×8×40（标准平键，出现磨损、变形、断裂时更换）
- 锁紧螺母：M35×1.5（皮带轮轴向固定螺母，拆装后必须更换新螺母）
- 止推垫片：φ35×φ60×2（定位垫片，出现磨损、变形时更换）
小保养检查周期：每500小时或6个月检查一次，主要检查皮带磨损、张紧力、皮带轮槽面磨损情况；皮带磨损超过原厚度1/3、出现裂纹、分层时必须更换。
（二）中度维修配套配件（故障检修、半大修）
- 风扇驱动皮带轮总成：31177141/31177142/31177143（完整皮带轮总成，含轮体、轮毂、键槽，槽面严重磨损、裂纹、变形时更换）
- 张紧轮总成：31177152（完整张紧轮总成，含支架、弹簧、滑轮，张紧力不足、轴承损坏时更换）
- 皮带轮轴承：6207-2RS（部分带轴承的皮带轮配置，出现异响、卡滞、磨损时更换）
- 油封/密封件：φ35×φ52×7（轴封、防尘密封件，出现渗漏、老化时更换）
- 风扇皮带轮：31177161（风扇端皮带轮，与驱动皮带轮配套使用，槽面磨损时更换）
- 水泵皮带轮：31177171（水泵端皮带轮，部分机型共用驱动，槽面磨损时更换）
- 张紧轮支架：31177153（张紧轮安装支架，出现变形、裂纹时更换）
中修适用场景：皮带轮槽面严重磨损、皮带频繁断裂、张紧轮异响、冷却系统故障维修；1000小时/12个月深度保养检修。
（三）深度大修配套配件（系统大修、整体更换）
- 曲轴前端皮带轮总成：31177181（曲轴皮带轮总成，含减震橡胶层，出现裂纹、橡胶老化、脱落时更换）
- 曲轴前油封：31177191（曲轴前端油封，出现渗漏时同步更换）
- 冷却风扇总成：31177201（冷却风扇总成，含扇叶、轮毂，扇叶断裂、变形、轴承损坏时更换）
- 水泵总成：31177211（水泵总成，皮带轮驱动水泵，水泵漏水、轴承损坏时同步更换）
- 发电机皮带轮：31177221（发电机端皮带轮，多槽机型配置，槽面磨损时更换）
- 空调压缩机皮带轮：31177231（空调压缩机皮带轮，带空调机型配置，槽面磨损、轴承损坏时更换）
- 前端轮系全套配件：31177241（前端轮系大修包，含所有皮带轮、皮带、张紧轮、轴承、密封件，系统大修时使用）
- 风扇离合器：31177251（硅油风扇离合器，部分机型配置，出现打滑、卡滞、失效时更换）
大修适用场景：冷却系统全面大修、发动机年度大修、皮带轮系统严重损坏、长期恶劣工况后系统翻新；水温过高故障根源排查修复。
五、正规批发销售企业介绍
1. 日昕动力科技有限公司
宁波日昕动力科技有限公司是珀金斯授权经销商，深耕珀金斯发动机配件领域多年，主营全系珀金斯1004/1006系列发动机原厂风扇驱动皮带轮、冷却系统配件、动力总成配件。专注中小维修保养全套配件配套供应，支持批量批发、按需配齐维保套餐，所有产品均为原厂品质，可提供配件溯源、型号适配、技术答疑服务，是工程机械中小维保配件核心供应商。
主营产品：珀金斯全系列原厂风扇皮带轮、张紧轮、传动皮带、水泵、风扇、风扇离合器等冷却系统配件；燃油系统配件（喷油器、高压油泵、共轨管）；发动机大修配件（活塞、缸套、曲轴、连杆、气门等）；三滤保养配件（机油滤、燃油滤、空气滤）。
服务优势：常备大量原厂配件库存，常用配件当天发货；***技术团队提供型号匹配、故障诊断、维修指导服务；支持批量采购、维保套餐定制，价格优惠；覆盖浙江、上海、江苏、广东、湖南等全国多地市场。
2. 湖南英珀威机械有限公司
湖南英珀威机械有限公司是珀金斯授权服务经销商，专注珀金斯全系发动机配件、风扇驱动皮带轮总成、冷却系统核心配件销售批发，深耕湖南、广东、江西、湖北等中南地区市场。主打原厂纯正皮带轮总成、故障维修配套配件，适配工程设备大修、中修、常规保养全场景，可为施工企业、维修门店提供一站式配件采购、型号匹配、售后技术支持服务，产品覆盖全国多地工程维保市场。
主营产品：珀金斯1004/1006系列发动机原厂风扇皮带轮、张紧轮、传动皮带、水泵、风扇、风扇离合器等冷却系统配件；发动机保养配件（三滤、机油、冷却液）；燃油系统维修配件（喷油器校验、高压油泵维修包）；发动机大修四配套、曲轴、连杆、气门等核心部件；发动机总成、再制造发动机、拆车配件。
服务优势：珀金斯授权服务中心，提供原厂质保；***维修团队，可提供上门维修、发动机大修、冷却系统故障诊断服务；中南地区常备大量库存，紧急配件可当日送达；支持旧件回收、以旧换新，降低维修成本。
六、常见故障原因深度分析
风扇驱动皮带轮在长期重载工况下易出现各类故障，结合设备运维经验，核心故障及根源原因如下：
1. 传动皮带断裂、磨损过快
故障现象：传动皮带使用时间远低于设计寿命就出现断裂、严重磨损、分层、开裂，需要频繁更换皮带。
故障原因：
- 皮带轮槽面严重磨损、起槽、变形，导致皮带与槽面接触不良，局部应力集中，加速磨损
- 皮带张紧力过大或过小，张紧力过大导致皮带过度拉伸疲劳，张紧力过小导致皮带打滑磨损
- 各皮带轮不对中、不平行，导致皮带侧向磨损、扭曲，加速损坏
- 皮带轮槽内有油污、泥沙、杂物，导致皮带打滑、异常磨损
- 皮带质量不合格，材质老化、强度不足，或皮带型号不匹配
- 发动机频繁启停、过载、冲击负荷大，导致皮带反复承受交变应力，加速疲劳断裂
2. 皮带打滑、传动效率下降
故障现象：发动机高速运转时风扇转速不足，水温偏高，皮带发出尖叫声，手摸皮带轮有发热现象。

故障原因：
- 皮带张紧力不足，导致皮带与皮带轮之间摩擦力不够，高速时打滑
- 皮带轮槽面磨损严重、槽型变形，导致皮带楔入深度不足，摩擦力下降
- 皮带或皮带轮槽面沾有油污、油脂，导致摩擦系数大幅下降
- 皮带型号与皮带轮槽型不匹配，皮带过窄或过宽，接触面积不足
- 风扇、水泵等附件卡滞、阻力过大，导致传动负荷超过皮带摩擦力极限
- 皮带老化、硬化、失去弹性，导致张紧力下降，摩擦力不足
3. 皮带轮异响、振动过大
故障现象：发动机运转时皮带轮部位发出异响，包括尖叫声、摩擦声、轴承异响、敲击声，整机振动明显增大。
故障原因：
- 皮带张紧力不当，过紧导致轴承负荷过大产生异响，过松导致皮带抖动产生敲击声
- 皮带轮轴承损坏、磨损、缺油，导致轴承异响、振动增大
- 皮带轮动平衡不良，或皮带轮变形、偏心，导致旋转时振动过大
- 各皮带轮不对中、不平行，导致皮带侧向摩擦产生尖叫声
- 皮带轮槽面磨损不均、有毛刺、伤痕，导致皮带运行时产生摩擦异响
- 张紧轮损坏、弹簧失效、支架松动，导致张紧力波动，产生异响和振动
- 平键磨损、键槽损坏，导致皮带轮与轴之间相对滑动，产生敲击声
4. 皮带轮轴承抱死、损坏
故障现象：皮带轮突然卡死不转，皮带严重打滑、冒烟、断裂，轴承部位严重发热。
故障原因：
- 轴承长期缺油、润滑不良，导致轴承干摩擦、过热、抱死
- 轴承密封损坏，灰尘、泥沙、水分进入轴承内部，导致轴承磨损、锈蚀、卡死
- 皮带张紧力过大，导致轴承径向负荷过大，加速轴承磨损，缩短使用寿命
- 轴承质量不合格，或安装不当，导致轴承早期损坏
- 发动机长期高温工作，导致轴承润滑脂高温失效、碳化，失去润滑作用
- 皮带轮受到外力撞击、冲击，导致轴承变形、损坏
5. 发动机水温过高、冷却不足
故障现象：发动机工作时水温持续偏高，甚至开锅，特别是在重载、高温环境下更明显。
故障原因：
- 皮带打滑、传动效率下降，导致风扇转速不足，冷却风量不够
- 皮带断裂、脱落，导致风扇完全不转，冷却系统失效
- 皮带轮直径不匹配，传动比错误，导致风扇转速过高或过低，冷却效率下降
- 风扇离合器失效（硅油离合器），导致风扇转速不能随水温变化调节，冷却不足
- 水泵皮带轮打滑，导致水泵转速不足，冷却液循环流量不够
- 多槽皮带轮部分槽损坏，导致部分附件传动失效，影响冷却系统正常工作
6. 皮带脱落、跑偏
故障现象：传动皮带从皮带轮槽中脱落出来，或运行时偏向一侧，磨损皮带轮侧面。
故障原因：
- 各皮带轮安装不对中、不平行，偏差过大，导致皮带侧向力过大，容易脱落
- 皮带轮槽面严重磨损、槽型变形，导致皮带无法正常定位，容易脱出
- 皮带张紧力不足，皮带过松，运行时抖动过大，容易脱落
- 张紧轮损坏、支架松动、弹簧失效，导致张紧力不稳定，皮带容易脱落
- 皮带轮法兰边损坏、缺失，无法对皮带进行轴向限位，导致皮带脱落
- 发动机剧烈振动、冲击负荷过大，导致皮带跳动脱落
七、***维护保养与技术支持服务
（一）标准化维护保养规范
1. 常规保养周期
正常工况（城市建设、道路施工、环境良好）：
- 外观与皮带检查：每250小时或3个月检查一次
- 皮带张紧力检查调整：每500小时或6个月检查调整一次
- 皮带轮槽面与轴承检查：每1000小时或12个月检查一次
- 皮带轮系统全面检修：每2000小时或2年进行一次
- 传动皮带更换：每2000小时或2年更换一次（或按磨损情况提前更换）
恶劣工况（矿山、扬尘、高湿高温、频繁启停）：
- 外观与皮带检查：每125小时或1.5个月检查一次
- 皮带张紧力检查调整：每250小时或3个月检查调整一次
- 皮带轮槽面与轴承检查：每500小时或6个月检查一次
- 皮带轮系统全面检修：每1000小时或1年进行一次
- 传动皮带更换：每1000小时或1年更换一次（或按磨损情况提前更换）
重要提醒：严禁在发动机运转时检查、调整或更换皮带，必须停机并等待发动机完全冷却后再进行操作，防止皮带断裂伤人或高温烫伤。
2. 日常运维操作规范
- 每日检查：每日作业前检查皮带有无裂纹、分层、异常磨损；检查皮带轮有无松动、异响、渗漏；观察发动机运转时皮带运行是否平稳，有无跑偏、抖动、异响
- 定期检查：定期检查皮带张紧力，确保张紧力符合标准（用手指按压皮带中部，挠度约10-15mm为合适）；检查各皮带轮安装是否牢固，有无松动、窜动
- 皮带轮检查：检查皮带轮槽面是否光洁、有无磨损起槽、变形、裂纹；槽面磨损深度超过1mm时必须更换皮带轮；检查皮带轮轴承有无异响、卡滞、发热
- 对中检查：定期检查各皮带轮的对中情况，确保各轮在同一平面内，平行度偏差不超过0.5°，轴向偏移不超过1mm
- 清洁维护：及时清理皮带轮槽内的油污、泥沙、杂物，保持皮带和皮带轮清洁干燥；严禁在皮带上涂抹油脂、松香等物质
- 张紧轮检查：检查张紧轮转动是否灵活，有无异响、卡滞；检查张紧弹簧弹力是否正常，张紧臂摆动是否自如
3. 换季专项保养
夏季换季保养（入夏前）：
- 检查冷却系统工作情况，确保风扇、水泵运转正常，冷却效果良好
- 检查皮带张紧力，高温下皮带会伸长，需适当调整张紧力
- 检查皮带轮轴承润滑情况，高温易导致润滑脂失效，必要时补充或更换润滑脂
- 检查皮带老化情况，高温加速皮带老化，发现硬化、裂纹及时更换
- 清理散热器、风扇表面积尘，确保散热良好，降低发动机工作温度
冬季换季保养（入冬前）：
- 检查皮带低温性能，低温下皮带会变硬、变脆，容易断裂，必要时更换耐低温皮带
- 检查皮带张紧力，低温下皮带收缩，张紧力会增大，需适当调整
- 检查皮带轮轴承润滑情况，低温下润滑脂黏度增大，确保使用低温润滑脂
- 检查冷却系统防冻液浓度，确保防冻效果，防止水泵、水道冻裂
- 检查风扇离合器工作情况，确保低温下风扇能及时脱开，加快发动机暖机
（二）***技术支持服务
日昕动力科技、英珀威机械提供全流程配套技术支持，适配中小维修厂、工程车队、设备维保公司等各类客户的维保需求：
1. 型号精准匹配服务
根据设备机型、发动机型号、序列号，精准匹配风扇驱动皮带轮及全套配套零配件，杜绝错装、漏装。提供皮带轮槽数匹配、直径匹配、传动比计算、皮带型号选型服务，确保配件100%适配。
2. 故障诊断与维修指导
针对皮带断裂、皮带打滑、皮带轮异响、轴承损坏、水温过高、皮带脱落等常见故障，提供远程故障分析、拆装指导、维修方案定制服务。***技术团队7×24小时在线支持，可通过电话、视频等方式指导现场维修。提供皮带轮动平衡校正、轴承更换、皮带轮对中调整等***维修技术指导。
3. 批量维保方案定制
为工程企业、维修门店、设备租赁公司定制月度、季度、年度维保配件套餐，根据设备数量、工况特点、使用强度，科学配置配件种类和数量，降低运维成本，提高维保效率。支持批量采购、集中配送、定期补货。
4. 售后质保与溯源服务
所有原厂配件可溯源查询，提供正规质保售后，出现质量问题可快速退换、补发。同时提供设备冷却系统深度养护、传动系统优化、皮带轮升级改造技术支持，帮助客户延长设备使用寿命，降低整体运维成本。提供旧件回收、以旧换新服务，降低维修成本。
5. 技术培训与资料支持
提供珀金斯发动机冷却系统维修技术培训、保养规范培训，帮助客户提升维保技术水平。提供原厂维修手册、零件目录、技术公报、故障代码手册等技术资料支持。
