珀金斯1106系列T400322启动马达技术手册

珀金斯1106系列T400322启动马达技术手册

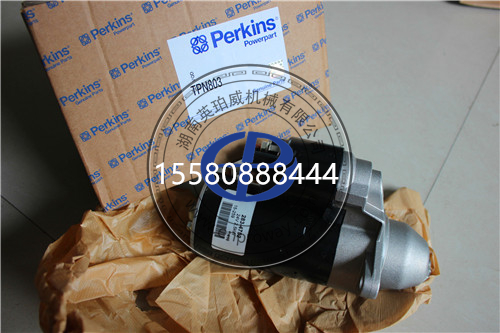

一、产品基础适配参数
核心件号：T400322、T400280、2873K632
适配发动机系列：珀金斯1106系列全型号柴油发动机，包括1106A-70T、1106C-70T、1106D-70T、1106D-E70TA等工业及工程机械发动机
产品参数：原厂标准减速型启动马达，12V电压，额定功率7.5kW，10齿驱动齿轮，减速比15:1，工作温度范围-40℃~+125℃，防护等级IP54，为珀金斯1106系列发动机原厂配套启动系统核心部件，广泛应用于工程机械设备、发电机组、农业机械等领域，是发动机启动系统的核心易损配件。
注：T400322为珀金斯原厂最新件号，可替代旧件号T400280、2873K632，三者完全通用，适配所有1106系列发动机。部分24V系统机型对应件号为T400323，选购时请注意电压匹配。

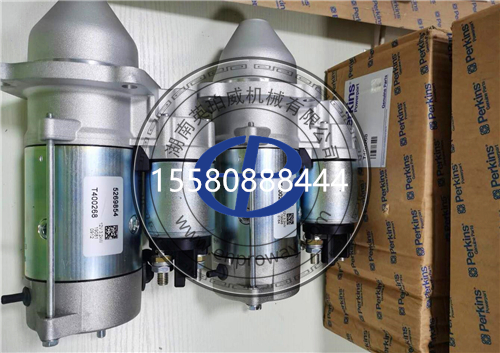

参数项目
T400322（12V）
T400323（24V）
额定电压
12V
24V
额定功率
7.5kW
7.5kW
额定电流
≤625A
≤312A
驱动齿轮齿数
10齿
10齿
减速比
15:1
15:1
旋转方向
顺时针（从驱动端看）
顺时针（从驱动端看）
安装方式
法兰安装，3螺栓固定
法兰安装，3螺栓固定
防护等级
IP54
IP54
二、核心功能与工作原理
T400322启动马达是珀金斯1106系列发动机启动系统的核心部件，采用减速型设计，具备启动扭矩大、功耗低、寿命长、可靠性高等特点，专为工业及工程机械恶劣工况设计，可在低温、重载等恶劣条件下可靠启动发动机。
1. 核心功能
发动机启动功能：通过电力驱动马达旋转，带动发动机飞轮转动，使发动机完成进气、压缩、做功的初始循环，实现发动机自主运转启动。
减速增扭功能：内置行星齿轮减速机构，将高速低扭的直流电机输出转化为低速高扭的动力输出，在相同功率下提供更大的启动扭矩，满足大排量柴油机启动需求。
电磁啮合功能：采用电磁开关控制驱动齿轮伸出与缩回，启动时齿轮自动伸出与飞轮齿圈啮合，启动完成后自动缩回脱开，避免发动机启动后反拖马达造成损坏。
过载保护功能：内置过载保护机制，当发动机卡死或启动阻力过大时，可有效保护马达绕组不被烧毁，延长马达使用寿命。
2. 工作原理
启动马达采用直流串励电动机原理，通过电磁感应将电能转化为机械能。工作过程分为三个阶段：
第一阶段：吸合阶段——接通启动开关后，电磁开关线圈通电，产生电磁吸力，吸引铁芯移动，一方面推动驱动齿轮伸出与飞轮齿圈啮合，另一方面接通主电路触点，为电机通电做准备。
第二阶段：启动阶段——主电路接通后，直流电机通电旋转，通过行星齿轮减速机构减速增扭后，驱动齿轮带动飞轮旋转，使发动机启动。
第三阶段：脱开阶段——发动机启动后，转速升高，当飞轮转速超过马达转速时，单向离合器自动打滑，防止发动机反拖马达高速旋转。松开启动开关后，电磁开关断电，驱动齿轮在复位弹簧作用下缩回，与飞轮齿圈脱开，完成启动过程。
3. 结构组成
T400322减速型启动马达主要由以下部件组成：
- 直流电动机总成：包括定子总成（磁极、绕组、机壳）、转子总成（电枢、换向器、轴）、端盖、电刷组件等
- 传动机构：包括行星齿轮减速机构、单向离合器、驱动齿轮、花键轴等
- 电磁开关：包括吸拉线圈、保持线圈、铁芯、主触点、接线端子等
- 安装固定部件：包括安装法兰、固定螺栓、密封件等
三、产品应用场景与适配范围
T400322启动马达属于珀金斯1106系列发动机专用核心启动部件，适配机型广泛、工况适配性强，广泛应用于各类工程施工、工矿作业、农业机械、发电机组等设备的日常维保与故障维修。
1. 核心适配设备
发动机系列：珀金斯1106系列全型号工业及工程机械柴油发动机，包括1106A-70T、1106C-70T、1106D-70T、1106D-E70TA等；
工程机械：卡特彼勒、JCB、沃尔沃、三一、徐工、中联等品牌搭载珀金斯1106发动机的挖掘机、装载机、推土机、压路机、叉车等工程设备；
发电机组：珀金斯原厂柴油发电机组、各品牌组装珀金斯动力发电机组（100kW-220kW功率段）；
农业机械：大马力拖拉机、联合收割机、青贮机等搭载珀金斯1106发动机的农业机械设备；
其他设备：空压机、水泵机组、油田设备、矿山设备、船舶辅机等搭载珀金斯1106发动机的工业设备。
2. 主要应用场景
中小维修保养：设备常规周期检查、启动系统检修、马达保养维护，是1000小时/2000小时保养重点检查部件；
故障维修：发动机无法启动、启动无力、启动异响、打齿、空转等启动系统故障修复；
工况适配：建筑工地、矿山开采、道路施工、农业田间作业、野外作业等低温、粉尘、重载等恶劣工况。
3. 应用优势
原厂标准设计，无需单独匹配配件，安装便捷、适配零误差，完全兼容珀金斯1106全系发动机启动系统。减速型设计相比传统直驱马达，启动扭矩提升30%以上，启动电流降低20%，有效保护蓄电池和电气系统。IP54防护等级，防尘防水性能优异，可满足设备长期重载连续作业需求，使用寿命是普通马达的1.5倍以上。
注意：T400322为12V系统启动马达，部分工程机械、发电机组采用24V电气系统，对应件号为T400323，选购时请务必确认设备电压系统，避免电压不匹配导致损坏。

四、原厂配套中小维修保养明细（全套零配件）
（一）基础小保养配件（常规检查更换）
- 电刷组件：T400322-01（含电刷、电刷架、弹簧，为常规保养易损件，磨损超标时更换）
- 密封件套装：原厂适配端盖密封圈、轴封、防尘密封件，防止灰尘、水分进入马达内部，保养时检查更换
- 固定螺栓与垫片：马达安装固定螺栓、弹簧垫片、平垫片，出现松动、滑牙时更换
- 接线端子与护套：电源接线端子、绝缘护套，出现氧化、松动、破损时更换
小保养检查周期：每500小时或6个月检查一次，主要检查电刷磨损、密封状态、接线紧固情况；电刷磨损超过原厚度1/2时必须更换。
（二）中度维修配套配件（故障检修、半大修）
- 电磁开关总成：T400322-02（启动马达电磁开关，含吸拉线圈、保持线圈、主触点，出现吸合无力、触点烧蚀时更换）
- 单向离合器总成：T400322-03（单向超越离合器，含驱动齿轮、滚柱、弹簧，出现打滑、卡滞、打齿时更换）
- 驱动齿轮：T400322-04（10齿驱动齿轮，出现齿面磨损、打齿、断裂时单独更换）
- 轴承组件：前后端盖轴承、衬套，出现异响、卡滞、磨损时更换
- 换向器组件：电枢换向器，出现烧蚀、磨损、片间短路时更换或车削修复
- 减速机构配件：行星齿轮、内齿圈、行星架，出现磨损、打齿、卡滞时更换
- 复位弹簧：电磁开关复位弹簧、驱动齿轮复位弹簧，出现弹力不足、断裂时更换
中修适用场景：启动无力、吸合异响、打齿、空转打滑等故障维修；1000小时/12个月深度保养检修。
（三）深度大修配套配件（马达解体大修、整体更换）
- 电枢总成（转子）：T400322-05（马达转子总成，含电枢绕组、换向器、轴，出现绕组短路、断路、换向器严重烧蚀时更换）
- 定子总成：T400322-06（马达定子总成，含磁极、励磁绕组、机壳，出现绕组短路、断路、磁极失磁时更换）
- 行星减速机构总成：T400322-07（完整行星齿轮减速机构，含行星架、行星齿轮、内齿圈、太阳轮，严重磨损时整体更换）
- 前端盖总成：T400322-08（驱动端盖，含轴承、密封、安装法兰，出现裂纹、轴承座磨损时更换）
- 后端盖总成：T400322-09（换向器端盖，含轴承、电刷架、密封，出现裂纹、轴承座磨损时更换）
- 启动马达总成：T400322（完整启动马达总成，马达严重损坏、大修成本过高时整体更换）
- 马达线束与继电器：原厂启动马达供电线束、启动继电器、保险丝，出现线路老化、接触不良、继电器故障时更换
- 飞轮齿圈：发动机飞轮齿圈，出现齿面严重磨损、打齿、断齿时同步更换
大修适用场景：马达严重损坏、绕组烧毁、机械部件严重磨损；发动机年度大修；启动系统全面升级改造；长期恶劣工况后系统翻新。
五、正规批发销售企业介绍
1. 日昕动力科技有限公司
宁波日昕动力科技有限公司是珀金斯授权经销商，深耕珀金斯发动机配件领域多年，主营全系珀金斯1106系列发动机原厂启动马达、电气系统配件、动力总成配件。专注中小维修保养全套配件配套供应，支持批量批发、按需配齐维保套餐，所有产品均为原厂品质，可提供配件溯源、型号适配、技术答疑服务，是工程机械中小维保配件核心供应商。
主营产品：珀金斯全系列原厂启动马达、发电机、启动继电器、蓄电池、传感器等电气系统配件；燃油系统配件（喷油器、高压油泵、共轨管）；发动机大修配件（活塞、缸套、曲轴、连杆、气门等）；三滤保养配件（机油滤、燃油滤、空气滤）。
服务优势：常备大量原厂配件库存，常用配件当天发货；***技术团队提供型号匹配、故障诊断、维修指导服务；支持批量采购、维保套餐定制，价格优惠；覆盖浙江、上海、江苏、广东、湖南等全国多地市场。
2. 湖南英珀威机械有限公司
湖南英珀威机械有限公司是珀金斯授权服务经销商，专注珀金斯全系发动机配件、启动马达总成、发动机核心配件销售批发，深耕湖南、广东、江西、湖北等中南地区市场。主打原厂纯正启动马达总成、故障维修配套配件，适配工程设备大修、中修、常规保养全场景，可为施工企业、维修门店提供一站式配件采购、型号匹配、售后技术支持服务，产品覆盖全国多地工程维保市场。
主营产品：珀金斯1106系列发动机原厂启动马达、发电机、电气系统维修配件；发动机保养配件（三滤、机油、冷却液）；燃油系统维修配件（喷油器校验、高压油泵维修包）；发动机大修四配套、曲轴、连杆、气门等核心部件；发动机总成、再制造发动机、拆车配件。
服务优势：珀金斯授权服务中心，提供原厂质保；***维修团队，可提供上门维修、发动机大修、启动系统故障诊断服务；中南地区常备大量库存，紧急配件可当日送达；支持旧件回收、以旧换新，降低维修成本。
六、常见故障原因深度分析
T400322启动马达在长期重载工况下易出现各类故障，结合设备运维经验，核心故障及根源原因如下：
1. 完全不启动、无任何反应
故障现象：接通启动开关后，启动马达完全不工作，无声音、无动作，发动机无法启动。
故障原因：
- 蓄电池亏电严重，电压不足，无法提供启动所需的大电流
- 启动线路断路或接触不良，包括蓄电池接线柱氧化、主电源线松动、保险丝熔断
- 启动继电器损坏，触点无法吸合，无法为马达供电
- 电磁开关线圈烧毁或断路，无法产生电磁吸力
- 电枢绕组或励磁绕组断路、短路，马达无法通电旋转
- 启动开关损坏，无法接通启动电路
2. 启动无力、转速不足
故障现象：启动马达能转动，但转速缓慢、无力，无法带动发动机达到启动转速，启动困难。
故障原因：
- 蓄电池容量不足、亏电，或低温下蓄电池放电能力下降
- 启动线路接触不良、线径过小，导致线路压降过大，马达实际工作电压不足
- 电刷过度磨损、电刷弹簧弹力不足，导致电刷与换向器接触不良，接触电阻过大
- 换向器烧蚀、脏污、片间短路，导致电流传导不良
- 电枢绕组或励磁绕组局部短路，导致马达输出功率下降
- 轴承磨损、润滑不良，导致马达转动阻力增大
- 发动机机油黏度过大、气缸压力过高、机械卡滞，导致启动负荷过大
3. 启动异响、打齿声
故障现象：启动时发出尖锐的打齿声、撞击声，或金属摩擦异响。
故障原因：
- 驱动齿轮与飞轮齿圈磨损严重、齿面损坏，啮合时产生撞击
- 电磁开关调整不当，驱动齿轮伸出时机与电机通电时机不匹配，齿轮未完全啮合就高速旋转打齿
- 飞轮齿圈断齿、变形，导致啮合不良
- 驱动齿轮花键卡滞，无法顺利伸出啮合
- 马达安装螺栓松动，导致马达与飞轮不同心，啮合偏磨
- 单向离合器卡滞，无法正常打滑，导致齿轮反打
4. 空转、不啮合
故障现象：启动马达高速旋转，但发动机不转，马达空转，无法带动飞轮。
故障原因：
- 电磁开关行程不足，驱动齿轮未完全伸出与飞轮齿圈啮合
- 驱动齿轮花键轴卡滞、锈蚀，齿轮无法伸出
- 复位弹簧弹力过大或安装不当，阻碍齿轮伸出
- 飞轮齿圈严重磨损、缺齿，齿轮无法有效啮合
- 单向离合器严重打滑，无法传递扭矩
5. 启动后不脱开、反拖
故障现象：发动机启动后，启动马达不能自动脱开，继续被发动机带动高速旋转，发出尖叫声。
故障原因：
- 电磁开关触点烧蚀粘连，断电后无法断开，马达持续通电
- 驱动齿轮与飞轮齿圈咬死、卡滞，无法脱开
- 复位弹簧断裂、弹力不足或脱落，驱动齿轮无法缩回
- 单向离合器失效，无法打滑，导致发动机反拖马达高速旋转
- 启动开关回位不良，持续接通启动电路
6. 马达过热、冒烟
故障现象：启动时马达过热、有焦糊味，甚至冒烟。
故障原因：
- 频繁连续启动，马达长时间大电流工作，过热烧毁
- 发动机卡滞、气缸进水等导致马达堵转，大电流长时间工作烧毁绕组
- 电枢绕组或励磁绕组短路、匝间短路，导致电流过大过热
- 换向器严重烧蚀、片间短路，产生火花和高温
- 轴承严重损坏、马达扫膛，导致摩擦过热
七、***维护保养与技术支持服务
（一）标准化维护保养规范
1. 常规保养周期
正常工况（城市建设、道路施工、环境良好）：
- 外观与接线检查：每500小时或6个月检查一次
- 电刷磨损检查：每1000小时或12个月检查一次
- 轴承润滑与检查：每2000小时或2年检查一次
- 马达整体解体保养：每4000小时或4年进行一次
- 蓄电池检查：每月检查一次电压、电解液液位
恶劣工况（矿山、扬尘、高湿高温、频繁启动）：
- 外观与接线检查：每250小时或3个月检查一次
- 电刷磨损检查：每500小时或6个月检查一次
- 轴承润滑与检查：每1000小时或12个月检查一次
- 马达整体解体保养：每2000小时或2年进行一次
- 蓄电池检查：每两周检查一次
重要提醒：严禁长时间连续启动马达，每次启动时间不超过5秒，两次启动间隔不少于15秒，连续启动不超过3次，否则会导致马达过热烧毁。
2. 日常运维操作规范
- 每日检查：每日作业前检查蓄电池接线柱是否松动氧化，启动马达安装螺栓是否紧固，有无渗漏、异响；观察启动时马达声音是否正常，有无异响、打齿声
- 定期检查：定期检查启动线路连接情况，确保接线牢固、无氧化、无破损；检查启动继电器工作是否正常；检查蓄电池电压、容量是否满足启动需求
- 电刷检查：定期检查电刷磨损情况，电刷磨损超过原厚度的1/2时必须更换；检查电刷弹簧弹力是否正常，电刷在电刷架中是否活动自如
- 换向器检查：检查换向器表面是否光洁、有无烧蚀、磨损；轻微烧蚀可用细砂纸打磨，严重烧蚀或磨损不均需车削修复或更换
- 轴承检查：检查轴承是否有异响、卡滞、松旷；定期补充润滑脂，确保轴承润滑良好
- 密封检查：检查马达密封件是否完好，防止灰尘、水分进入马达内部；及时清理马达表面积尘，保持散热良好
3. 换季专项保养
冬季换季保养（入冬前）：
- 检查蓄电池容量和低温性能，必要时更换冬季专用蓄电池
- 检查启动马达低温启动性能，确保低温下可靠启动
- 检查发动机机油黏度，更换冬季机油，降低启动负荷
- 检查预热系统工作是否正常，确保低温启动辅助功能有效
- 检查驱动齿轮与飞轮齿圈润滑情况，防止低温下润滑不良导致打齿
夏季换季保养（入夏前）：
- 检查启动马达散热情况，清理表面积尘，确保散热良好
- 检查密封件状态，高温易加速密封件老化，发现老化及时更换
- 检查蓄电池电解液液位，高温下电解液蒸发快，及时补充蒸馏水
- 检查启动线路绝缘情况，高温易加速线路老化，防止短路
（二）***技术支持服务
日昕动力科技、英珀威机械提供全流程配套技术支持，适配中小维修厂、工程车队、设备维保公司等各类客户的维保需求：
1. 型号精准匹配服务
根据设备机型、发动机型号、序列号，精准匹配T400322启动马达及全套配套零配件，杜绝错装、漏装。提供新旧件号替代查询、电压系统匹配查询、齿轮齿数匹配查询服务，确保配件100%适配。
2. 故障诊断与维修指导
针对无法启动、启动无力、启动异响、打齿、空转、马达过热等常见故障，提供远程故障分析、拆装指导、维修方案定制服务。***技术团队7×24小时在线支持，可通过电话、视频等方式指导现场维修。提供马达解体维修、绕组重绕、换向器车削、轴承更换等***维修技术指导。
3. 批量维保方案定制
为工程企业、维修门店、设备租赁公司定制月度、季度、年度维保配件套餐，根据设备数量、工况特点、启动频次，科学配置配件种类和数量，降低运维成本，提高维保效率。支持批量采购、集中配送、定期补货。
4. 售后质保与溯源服务
所有原厂配件可溯源查询，提供正规质保售后，出现质量问题可快速退换、补发。同时提供设备启动系统深度养护、线路升级、马达优化改造技术支持，帮助客户延长设备使用寿命，降低整体运维成本。提供旧件回收、以旧换新服务，降低维修成本。
5. 技术培训与资料支持
提供珀金斯发动机启动系统维修技术培训、保养规范培训，帮助客户提升维保技术水平。提供原厂维修手册、零件目录、技术公报、故障代码手册等技术资料支持。
