卡特彼勒CAT 1152367排气门技术全解：3406/3408/3412发动机应用、配件明细、故障诊断与维护指南

卡特彼勒CAT 1152367排气门技术全解：3406/3408/3412发动机应用、配件明细、故障诊断与维护指南
一、产品概述与核心技术参数
1.1 产品定位
1152367（又称115-2367）是卡特彼勒（Caterpillar）原厂设计的发动机排气门，作为3400系列柴油发动机配气机构的核心部件，承担着控制燃烧废气排出气缸的重要作用。该排气门采用高级合金钢材料制造，经过精密热处理和表面强化处理，具有优异的耐高温、耐磨损、抗腐蚀性能，能够在高温高压的恶劣工况下长期稳定工作，确保发动机配气正时准确、密封可靠。
1.2 核心技术参数
参数项目 技术指标
零件号 115-2367（又称1152367）
产品类型 发动机排气门（Exhaust Valve）
气门类型 菌形气门（蘑菇头气门）
材质 高级耐热合金钢（奥氏体不锈钢/镍基合金）
表面处理 阀杆硬镀铬，阀面堆焊耐磨合金
工作温度 最高可达800-850℃（阀盘部位）
气门杆直径 约9.44mm（0.3717英寸）
气门头直径 根据机型配置，约45-55mm
气门总长度 根据机型配置，约120-150mm
气门锥角 30°或45°（标准密封锥面）
密封带宽度 1.5-2.0mm（标准接触面）
硬度 阀杆HRC 55-60，阀面HRC 45-50
适用标准 卡特彼勒原厂标准，符合ISO/SAE规范
原产地 美国（卡特彼勒原厂）
技术要点：排气门是发动机中工作条件最恶劣的零件之一，直接承受高温燃气冲刷（最高可达800℃以上）、高速往复运动冲击、燃气腐蚀等多重考验。卡特彼勒原厂排气门采用***的材料和工艺：阀杆硬镀铬处理，提高耐磨性和抗咬合性；阀面堆焊司太立（Stellite）钴基合金，显著提高耐高温腐蚀和耐磨损性能；整体热处理确保强度和韧性的最佳平衡。劣质气门材质差、工艺简单，容易出现烧蚀、磨损、断裂等故障，可能造成严重的发动机损坏。

1.3 交叉参考型号
品牌 型号 说明
卡特彼勒CAT 1W-3860 旧型号，已被115-2367替代
卡特彼勒CAT 106-1111 替代型号
卡特彼勒CAT 4N-5653 部分机型替代
卡特彼勒CAT 7N-4580 部分机型替代
卡特彼勒CAT 9Y-9803 部分机型替代
卡特彼勒CAT 101-8314 部分机型替代
FRECCIA R4097/RCR 知名气门品牌替代
SBI 01632S 美国气门品牌
二、应用场景与适配机型
2.1 适用发动机型号
115-2367排气门主要适配卡特彼勒以下系列发动机：
3400系列发动机（主力应用）
系列 具体型号 说明
3406系列（6缸） 3406A 早期机械泵机型
 3406B 改进型，250-400马力
 3406C 增强型，300-475马力
 3406E 电喷机型
3408系列（8缸） 3408 / 3408B / 3408C V型8缸，400-600马力
3412系列（12缸） 3412 / 3412B / 3412C V型12缸，600-1000马力
G3400燃气发动机系列
•G3406 - 6缸天然气发动机
•G3408 - 8缸天然气发动机
•G3412 - 12缸天然气发动机
其他兼容系列
•3306系列 - 部分3306、3306B机型可兼容使用
•G3500系列 - 部分G3500燃气发动机机型
2.2 应用领域与设备类型
发电机组领域（主力应用）
应用类型 功率范围 典型应用场景
工业发电机组 200-800kW 工厂、矿山、数据中心备用电源
船用发电机组 200-700kW 船舶主电源、应急电源
燃气发电机组 150-600kW 天然气、沼气发电站
石油平台机组 300-800kW 海上石油钻井平台
工程机械领域
设备类型 典型机型 备注说明
大型推土机 D8N / D9N / D10N 卡特彼勒大型履带推土机
大型装载机 980C / 988B 大型轮式装载机
矿用卡车 769C / 773B 矿用自卸卡车
挖掘机 375 / 385 大型液压挖掘机
船用动力领域
•船舶主推进：散货船、拖轮、工程船主推进动力
•船用辅助：各类船舶辅机、发电机组
•工程船舶：挖泥船、起重船、打桩船
石油与天然气领域
•天然气压缩：G3400系列发动机驱动天然气压缩机
•石油钻井：钻井平台主电源和辅助动力
•管道输送：长输管道增压站动力
•油田作业：修井机、压裂车等设备动力
其他工业应用
•矿山设备：破碎机、球磨机、提升机驱动
•钢铁冶金：高炉风机、轧钢设备驱动
•水泥建材：大型磨机、窑炉驱动
•铁路设备：内燃机车、轨道车动力
应用特点：115-2367排气门主要应用于卡特彼勒3400系列发动机，这是卡特彼勒经典的中重型发动机平台，广泛用于发电机组、工程机械、船用动力、石油天然气等领域。这些设备通常连续运行时间长、负载重、可靠性要求高，对气门的质量和寿命有严格要求。排气门作为易损件，是发动机大修时必须更换的零件之一。由于3400系列发动机保有量大、应用广泛，排气门的市场需求量也很大。
三、原厂关联维修保养零配件明细
3.1 配气机构配套配件（小修/常规保养）
排气门是配气机构的核心部件，通常与以下配件一起检查和更换。
零件号 配件名称 功能说明
115-2367 排气门 控制废气排出，每缸1个

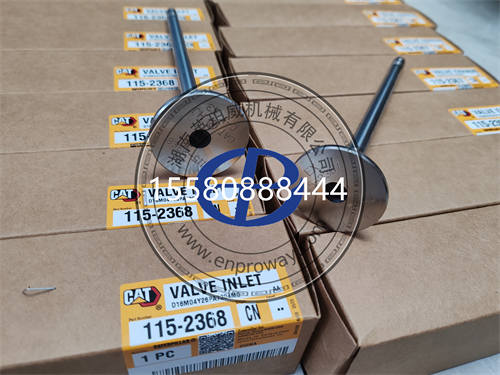

进气门 进气门 控制新鲜空气进入，每缸1个
气门座圈 排气门座圈 气门密封配合面，镶嵌在缸盖上
气门导管 气门导管 气门杆导向，保证气门直线运动
气门弹簧 气门弹簧 保证气门及时关闭并密封
气门弹簧座 弹簧座/弹簧盘 支撑气门弹簧
气门锁片 气门锁片/卡块 固定气门弹簧座与气门杆
气门油封 气门杆油封 防止机油进入燃烧室
气门旋转器 气门旋转机构 使气门缓慢旋转，减少偏磨
3.2 配气机构关联配件（中修）
零件号 配件名称 功能说明
凸轮轴总成 凸轮轴 控制进排气门开闭正时和升程
摇臂总成 气门摇臂 传递凸轮轴动力驱动气门
摇臂轴 摇臂轴 支撑摇臂，提供摆动支点
推杆 气门推杆 传递挺柱到摇臂的动力
挺柱/随动件 气门挺柱 直接与凸轮接触，传递动力
气门间隙调整螺钉 气门调整螺钉 调整气门间隙
气缸盖 缸盖总成 安装气门、座圈、导管等
3.3 发动机大修核心配件（大修）
四配套组件（缸内核心运动件）
零件号 配件名称 说明
活塞总成 活塞组件 高强度铝合金锻造，含活塞环销卡簧
活塞环组 活塞环 三道环设计（气环×2 + 油环×1）
活塞销 活塞销 高精度渗碳淬火处理
气缸套 缸套组件 湿式缸套设计，可单独更换
曲轴与轴承系统
零件号 配件名称 说明
曲轴总成 曲轴 合金钢锻造，全支撑曲轴
主轴瓦组 曲轴主轴承 主轴瓦+止推片
连杆瓦组 连杆轴承 连杆瓦，根据缸数配置
止推垫圈 曲轴止推片 控制曲轴轴向窜动
连杆总成 连杆 连接活塞与曲轴，传递动力
燃油系统配件
零件号 配件名称 说明
喷油器总成 燃油喷油器 高压燃油喷射，精密偶件
高压油泵 燃油喷射泵 提供高压燃油
燃油滤清器 柴油滤芯 两级过滤（粗滤+细滤）
输油泵 燃油输送泵 低压油路供油
润滑系统配件
零件号 配件名称 说明
机油泵总成 机油泵 润滑系统核心部件
机油滤清器 机油滤芯 过滤机油中的杂质
机油冷却器 机油散热器 控制机油温度
机油压力传感器 机油压力感应塞 监测主油道压力
冷却系统配件
零件号 配件名称 说明
水泵总成 冷却水泵 驱动冷却液循环
节温器 水温调节器 控制冷却液大小循环
散热器总成 水箱/散热器 冷却液散热降温
散热风扇 冷却风扇 强制风冷
密封件与垫片大修包
零件号 配件名称 说明
全车垫片包 发动机大修包 含所有密封垫片、油封
气缸垫 缸盖垫片 缸体与缸盖间密封
曲轴前油封 前曲轴油封 前端曲轴密封
曲轴后油封 后曲轴油封 飞轮端曲轴密封
气门油封 气门杆油封 进排气门杆密封
油底壳垫片 油底壳密封垫 油底壳与缸体密封
气门室盖垫 摇臂室盖垫 气门室盖密封
四、优质供应商推荐
4.1 日昕动力科技 / 英珀威机械
宁波日昕动力科技有限公司是***的卡特彼勒配件供应商，湖南英珀威机械有限公司是其全资子公司，深耕卡特彼勒配件行业多年，尤其在中重型发动机配件方面具有丰富的经验和充足的库存。
公司核心优势
•中重型发动机配件专家：专注卡特彼勒3300、3400、3500、3600等中大型发动机配件，型号齐全
•原厂品质保障：直接从美国卡特彼勒原厂采购，确保正品品质，拒绝假冒伪劣
•库存充足：常用件、易损件常备库存，气门、四配套、喷油器等大修件备货充足
•价格优势：直接从原厂采购，省去中间环节，价格更有竞争力
•技术支持：配备***技术团队，提供配件选型指导和故障诊断服务
•服务网络：宁波总部+长沙分公司，覆盖华东、华南、华中地区
主营卡特彼勒配件范围
•配气机构件：进排气门、气门座圈、气门导管、气门弹簧、凸轮轴、摇臂等
•燃油系统：喷油器、高压油泵、输油泵、燃油滤芯、燃油管路等
•润滑系统：机油泵、机油滤芯、机油冷却器、机油传感器等
•冷却系统：水泵、节温器、散热器、风扇、水管等
•四配套：活塞、活塞环、活塞销、缸套、轴瓦等
•密封件：全车垫片包、油封、O型圈、密封垫等
•电器件：传感器、电磁阀、电脑板、启动马达、发电机等
•发电机组配件：调压板、充电器、控制模块、盘车机构等
联系方式
项目 信息
公司名称 宁波日昕动力科技有限公司
湖南分公司 湖南英珀威机械有限公司
联系电话 15580888444
联系人 欧女士
电子邮箱 demo@Perkins-rx.com
公司地址 长沙市雨花区洞井街道一路967号中海珑庭1#栋14层1401
服务范围 全国配送 + 全球120+国家和地区
采购建议：排气门是发动机的关键易损件，直接影响发动机性能和可靠性，必须使用原厂正品。劣质气门材质差、工艺简单，容易出现烧蚀、磨损、断裂等故障，可能造成活塞损坏、缸盖损坏甚至发动机报废的严重后果，维修费用高达数万元甚至数十万元。英珀威机械常备卡特彼勒全系列进排气门、气门座圈、气门导管等配气机构配件，价格合理，发货迅速。建议大修时成套更换所有进排气门、座圈、导管、弹簧、油封等，确保大修质量。
五、常见故障原因分析
5.1 气门烧蚀（最常见故障，约占45%）
故障现象
•发动机动力下降、加速无力
•怠速不稳、易熄火
•排气温度升高
•气缸压力不足
•排气管有"放炮"声
•燃油消耗增加
•严重时冒黑烟、排放超标
故障原因分析
根据日昕动力维修案例统计，约45%的气门故障为烧蚀损坏。造成气门烧蚀的主要原因包括：
1.高温燃气冲刷：排气门直接承受高温燃气冲刷，温度可达800℃以上，长期高温导致金属材料软化、氧化、烧蚀
2.密封不良：气门与座圈密封不严，高温燃气泄漏，局部过热加剧烧蚀，形成恶性循环
3.积碳沉积：燃油和机油燃烧产生的积碳沉积在气门密封面上，导致密封不良，加速烧蚀
4.燃油品质差：劣质燃油含硫量高、杂质多，燃烧后产生腐蚀性物质，加速气门腐蚀
5.气门间隙过小：气门间隙过小导致气门关闭不严，高温燃气泄漏烧蚀气门
6.气门旋转失效：气门旋转机构失效，气门不能均匀磨损，局部过热烧蚀
7.材质不达标：劣质气门材质差、热处理不当，耐高温性能差，容易烧蚀
判定标准与检测方法
检测项目 正常状态 故障判定
气缸压缩压力 ≥额定值的90% ＜额定值的80%
气门座圈下陷量 ≤0.5mm ＞1.0mm
密封带宽度 1.5-2.0mm ＞3.0mm或麻点、凹槽
排气温度 450-550℃ ＞650℃（单缸异常升高）
漏气量测试 ＜5% ＞15%
5.2 气门杆磨损（约占25%）
故障现象
•气门杆与导管间隙增大
•机油消耗增加（烧机油）
•气门运动不灵活、卡滞
•气门偏磨、密封不良
•排气冒蓝烟
故障原因
1.正常磨损：气门高速往复运动，与导管长期摩擦，逐渐磨损
2.润滑不良：机油压力不足、机油品质差，导致润滑不良，加速磨损
3.机油污染：机油中含有杂质颗粒，造成磨粒磨损
4.气门杆弯曲：气门杆弯曲变形，导致偏磨，加速局部磨损
5.导管磨损：气门导管磨损后，气门摆动量增大，加剧气门杆磨损
6.材质不达标：劣质气门杆表面处理差，硬度不够，容易磨损
5.3 气门头磨损与下陷（约占15%）
故障现象
•气门密封带变宽
•气门头下陷（沉入缸盖）
•气门间隙变小
•气门关闭不严、漏气
•气缸压力下降
故障原因
1.正常磨损：气门与座圈长期反复撞击和摩擦，逐渐磨损下陷
2.座圈磨损：气门座圈磨损下陷，带动气门头下沉
3.气门间隙过小：气门间隙过小，气门关闭时撞击力增大，加速磨损
4.材质不达标：气门密封面硬度不够，耐磨性能差
5.积碳磨损：积碳颗粒进入密封面，造成磨粒磨损
5.4 气门断裂（严重故障，约占10%）
故障现象
•发动机突然出现严重异响
•单缸或多缸不工作
•气缸压力严重不足
•发动机剧烈振动
•可能造成活塞、缸盖、连杆等严重损坏
•严重时发动机报废
故障原因
1.疲劳断裂：长期高速往复运动，交变载荷作用下产生疲劳裂纹，最终断裂
2.过热断裂：气门严重过热，材料强度下降，在冲击载荷下断裂
3.异物撞击：气缸内进入异物（如螺栓、垫片碎片等），撞击气门导致断裂
4.安装不当：气门间隙调整不当、弹簧安装错误等，导致气门受力异常
5.材质缺陷：劣质气门材质差、有裂纹等缺陷，容易断裂
6.液力撞击：气缸内进入液体（如冷却液、燃油），造成液击，气门弯曲或断裂
5.5 气门卡滞（约占5%）
故障现象
•气门运动不灵活、卡滞
•气门不能及时关闭
•发动机异响、回火
•动力下降、怠速不稳
故障原因
1.积碳卡滞：气门杆上积碳过多，导致气门在导管中卡滞
2.机油结胶：机油高温氧化结胶，粘住气门杆
3.气门杆弯曲：气门杆弯曲变形，运动卡滞
4.导管磨损：气门导管磨损不均，导致气门卡滞
5.润滑不良：机油不足或机油变质，导致润滑不良
5.6 故障诊断方法论
气门故障诊断六步流程：
第一步：症状观察与初步判断
观察发动机动力表现、排烟颜色、异响情况、排气温度等，初步判断是否气门故障。单缸功率不足、排气温度异常升高通常指向气门问题。
第二步：气缸压力测试
使用气缸压力表测量各缸压缩压力。压力低的气缸可能存在气门漏气。对比各缸压力差异，判断故障缸。

第三步：漏气量测试（更精准）
使用气缸漏气量测试仪，测量活塞在上止点时的气缸漏气率。漏气率＞15%通常说明气门密封不良。听进气歧管或排气管的漏气声，可判断是进气门还是排气门漏气。
第四步：气门间隙检查
在冷机状态下检查各缸气门间隙，与标准值对比。间隙过小可能导致气门关闭不严、烧蚀；间隙过大会产生异响、加速磨损。
第五步：拆解检查
拆下气缸盖，检查气门、座圈、导管、弹簧等部件的状态。检查气门密封面有无烧蚀、麻点、凹槽；检查气门杆磨损情况；检查座圈下陷量；检查弹簧自由长度和弹力。
第六步：根因分析与修复方案
根据检查结果分析故障根本原因（是材质问题？润滑问题？燃油问题？安装问题？），制定修复方案。轻微磨损可研磨修复，严重磨损或烧蚀必须更换气门和座圈。
六、维护保养与技术支持
6.1 检查与更换周期建议
检查项目 建议周期 说明
气门间隙检查调整 每500-1000小时 冷机状态下检查调整
气缸压力测试 每2000小时 定期检测，监控气门状态
深度检查（拆缸盖） 每6000-8000小时 检查气门、座圈、导管磨损
预防性更换 每12000-16000小时 建议与大修同期更换
故障后更换 发现异常立即更换 烧蚀、磨损超限、断裂必须更换
大修必换 每次发动机大修 大修时必须更换所有进排气门
说明：气门的使用寿命受工况环境影响较大。
•连续运行工况（发电机组）：建议每12000-16000小时预防性更换
•间歇运行工况（备用机组）：可延长至16000-20000小时
•恶劣环境（高温、高粉尘、劣质燃油）：建议缩短至8000-10000小时
•重要设备（关键场合）：建议缩短检查周期，加强监测
6.2 日常维护要点
每日/每周检查项目
•听声音：发动机运行时注意听有无气门异响（气门脚响）
•查排烟：观察排烟颜色，蓝烟可能烧机油，黑烟可能燃烧不良
•测温度：监测各缸排气温度，异常升高可能气门漏气
•查机油：检查机油油位和品质，机油消耗异常增加可能气门油封损坏
每500-1000小时保养项目
•检查调整气门间隙（冷机状态）
•检查发动机动力性能和燃油消耗
•检查排气温度和排烟情况
•检查机油消耗量
每2000小时检查项目
•测量各缸气缸压力，对比分析
•检查气门室盖内部积碳情况
•检查气门摇臂、推杆等部件磨损情况
•必要时进行漏气量测试
每6000-8000小时深度检查项目
•拆卸气缸盖，检查气门、座圈、导管磨损情况
•测量气门杆直径和导管内径，计算配合间隙
•检查气门密封面状态，测量座圈下陷量
•检查气门弹簧自由长度和弹力
•检查气门旋转机构工作状态
•必要时研磨气门或更换气门、座圈
6.3 气门更换操作规范
更换前准备
1.准备好原厂115-2367排气门、气门座圈（如需）、气门导管（如需）、气门油封、气门弹簧等
2.准备专用工具：气门弹簧压缩器、气门研磨工具、塞尺、千分尺等
3.准备清洁用品：清洗剂、抹布、研磨砂、机油等
4.做好安全措施：停机、断电、释放压力、冷却发动机
拆卸步骤
1.排放冷却液和机油，拆卸相关附件
2.拆卸气门室盖、摇臂轴、推杆等部件
3.拆卸气缸盖，放置在专用支架上
4.使用气门弹簧压缩器压缩气门弹簧，取下气门锁片
5.取下气门弹簧座、气门弹簧、气门油封
6.从缸盖燃烧室侧取出气门
7.检查旧气门状态，分析损坏原因
检查与修复步骤
1.检查气门座圈状态，磨损严重或烧蚀需更换或铰削修复
2.检查气门导管状态，磨损超限时需更换新导管
3.新气门与座圈进行研磨配对，确保密封良好
4.检查气门弹簧自由长度和弹力，不符合标准需更换
5.清洁缸盖气门安装孔和相关部件
安装步骤
1.在气门杆上涂抹清洁机油
2.从缸盖燃烧室侧插入气门，确保气门运动顺畅
3.安装新的气门油封
4.安装气门弹簧和弹簧座
5.用气门弹簧压缩器压缩弹簧，安装气门锁片
6.松开弹簧压缩器，确认锁片安装到位
7.轻敲气门杆端部，确认弹簧和锁片安装牢固
8.按相反顺序装回其他部件
9.安装气缸盖，按规定力矩和顺序拧紧缸盖螺栓
10.调整气门间隙至标准值
11.加注机油和冷却液，启动发动机试运转
12.检查有无渗漏、异响，确认运转正常
重要提醒：
1. 必须使用原厂正品气门：劣质气门材质差、工艺简单，容易烧蚀、磨损、断裂，可能造成活塞损坏、缸盖损坏甚至发动机报废的严重后果。
2. 建议成套更换：更换气门时建议同时更换气门座圈、气门导管、气门弹簧、气门油封等，确保配气机构整体性能。
3. 必须研磨配对：新气门必须与座圈进行研磨配对，确保密封带连续均匀、宽度合适（1.5-2.0mm）。
4. 严格调整气门间隙：安装后必须按原厂标准调整气门间隙，间隙过小会导致气门烧蚀，间隙过大会产生异响和加速磨损。
5. 按规定力矩拧紧缸盖螺栓：必须按规定的顺序和力矩拧紧缸盖螺栓，否则可能导致缸盖变形、漏气、冲缸垫等严重故障。
6.4 延长气门使用寿命的措施
正确使用方面
•使用优质燃油：选择正规加油站的合格柴油，硫含量≤50ppm，减少腐蚀和积碳
•使用优质机油：使用符合规格的优质柴油机油，定期更换，保证润滑效果
•避免长时间怠速：长时间怠速会导致气门温度低、积碳增多，加速磨损
•避免频繁冷启动：冷启动时磨损大，尽量减少不必要的频繁启动
•避免超负荷运行：长时间超负荷运行会导致气门温度过高，加速烧蚀
•正确暖机和冷却：启动后适当暖机，停机前适当怠速冷却，减少热应力
维护保养方面
•定期检查气门间隙：每500-1000小时检查调整气门间隙，确保在标准范围内
•定期更换三滤：按时更换空气滤芯、燃油滤芯、机油滤芯，减少杂质进入
•定期检查气缸压力：每2000小时测量气缸压力，早期发现气门漏气问题
•保持正常冷却水温：确保冷却系统正常工作，避免发动机过热
•定期清除积碳：每6000-8000小时清除气门、燃烧室积碳
•使用燃油添加剂：可适当使用正规品牌的燃油添加剂，改善燃油品质，减少积碳
维修质量方面
•使用原厂正品配件：气门、座圈、导管等必须使用原厂正品，确保质量
•***人员操作：气门更换和研磨必须由***技术人员操作，确保维修质量
•严格按标准操作：严格按照原厂维修手册的标准和流程操作
•使用专用工具：使用专用的气门弹簧压缩器、研磨工具等，避免损伤零件
•全面检查更换：大修时全面检查配气机构，磨损超标的部件全部更换
6.5 ***技术支持服务
日昕动力科技/英珀威机械不仅提供配件销售，还提供全方位技术支持服务：
•配件选型指导：***技术人员根据发动机型号、序列号精准匹配配件
•故障诊断咨询：资深工程师提供发动机故障分析和维修方案建议
•缸盖维修服务：***维修气缸盖，更换气门、座圈、导管，气门研磨等
•气门座圈铰削：***设备铰削气门座圈，确保密封面精度
•气门导管更换：***更换气门导管，保证配合间隙
•大修技术支持：发动机大修全程技术指导，确保装配质量
•保养方案定制：根据客户设备工况定制个性化保养方案
•紧急配送服务：常用件长沙仓库现货，紧急订单当日发货
•技术培训：为客户维修团队提供发动机维修和维护培训
