卡特彼勒CAT 137-1339水泵总成技术全解：D9R/3408应用适配、配件明细、故障诊断与维护指南

卡特彼勒CAT 137-1339水泵总成技术全解：D9R/3408应用适配、配件明细、故障诊断与维护指南
一、产品概述与核心技术参数

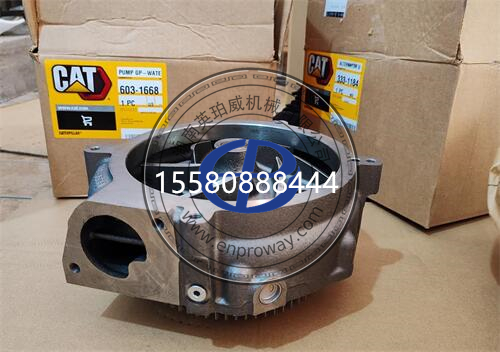

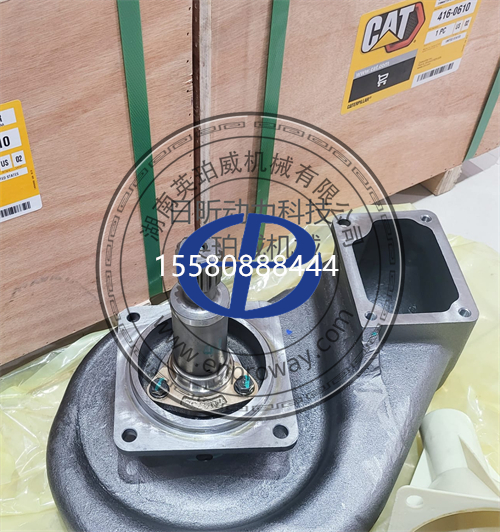

1.1 产品定位
137-1339是卡特彼勒（Caterpillar）原厂设计的发动机冷却系统水泵总成，专为3408系列柴油发动机配套开发，广泛应用于D9R大型履带推土机等重型工程设备。作为发动机冷却系统的"心脏"，水泵承担着驱动冷却液在发动机缸体、散热器、暖风系统等部件间循环流动的关键作用，确保发动机在最佳温度区间稳定运行，防止过热损坏。
1.2 核心技术参数

参数项目
技术指标
零件号
137-1339（又称1371339）
产品类型
发动机冷却系统水泵总成
适用发动机
卡特彼勒3408系列V8柴油发动机
泵体材质
高强度铸铁壳体，耐腐蚀、抗冲击
驱动方式
齿轮驱动（与凸轮轴正时齿轮啮合）
密封方式
机械密封水封（动环+静环+弹簧组件）
轴承类型
高精度双列滚珠轴承，预润滑设计
叶轮类型
离心式叶轮，优化流道设计
工作温度范围
-40℃ ～ 120℃
额定工作压力
0.3-0.5 MPa
安装方式
法兰安装，螺栓固定
替代型号
3N7714（船用版本）、352-0209等
技术要点：137-1339水泵采用齿轮直接驱动设计，相比皮带驱动具有传动效率高、可靠性强、维护周期长等优势，特别适合D9R推土机这类重载工况设备。水泵内部的机械密封是防止冷却液泄漏的关键部件，由动环、静环、弹簧等多个精密部件组成，对加工精度和材质要求极高。
二、应用场景与适配机型
2.1 适用发动机型号
137-1339水泵主要适配卡特彼勒以下系列发动机：
- 3408 系列发动机 - V型8缸涡轮增压柴油发动机
- 3408B 系列发动机 - 改进型3408发动机
- 3408C 系列发动机 - 新一代电控燃油喷射版本
- 3412 系列发动机 - 部分V12机型也可兼容使用
2.2 适配工程机械设备
推土机系列（主力应用）
设备类型
机型型号
备注说明
履带推土机
D9R
大型履带推土机，3408C发动机，405马力
D9N
D9系列前代机型
D8L / D8N
中型推土机，部分配置3408发动机
其他设备类型
设备类型
机型型号
备注说明
发电机组
3408发电机组
工业/船用柴油发电机组
船用动力
3408船机
船舶主推进动力机组
装载机
980系列
大型轮式装载机
挖掘机
375 / 385
大型液压挖掘机
石油机械
压裂车/修井机
油田专用设备
应用特点：D9R推土机是卡特彼勒经典的大型履带推土机，配备3408C发动机，功率达405马力（302kW），工作重量约49吨，广泛应用于矿山开采、大型土方工程、基础设施建设等重载工况。由于工作负荷大、连续作业时间长，冷却系统的可靠性至关重要，水泵作为核心部件必须具备极高的耐用性。
三、原厂关联维修保养零配件明细
3.1 冷却系统配套配件（小修/常规保养）
卡特彼勒冷却系统采用闭式强制循环设计，137-1339水泵作为核心动力源，需配合以下配件定期检查和更换。
零件号
配件名称
功能说明
137-1339
水泵总成
冷却系统核心，驱动冷却液循环
248-5513
节温器（水温调节器）
控制冷却液大小循环，调节发动机温度
247-7133
节温器
替代型号，不同温度规格
散热器总成
水箱/散热器
冷却液散热降温，铝制芯体
散热风扇
冷却风扇
强制风冷，提高散热效率
膨胀水箱
副水箱/膨胀水箱
补偿冷却液热胀冷缩，排除空气
中冷器芯
进气中冷器
冷却增压后的进气，提高充气效率

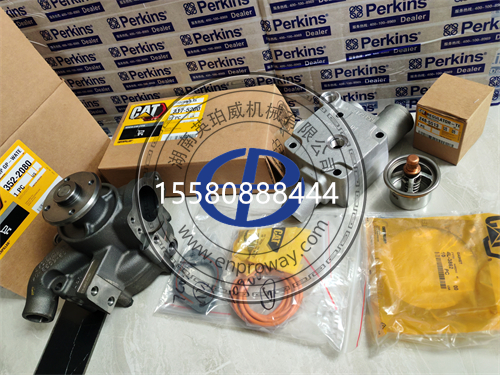

3.2 水泵维修配件（中修）
零件号
配件名称
功能说明
水泵密封套件
水封修理包
含机械密封、O型圈、垫片等密封件
水泵轴承
水泵轴轴承
支撑泵轴，承受径向和轴向载荷
水泵叶轮
离心叶轮
驱动冷却液流动，铸铁/尼龙材质
水泵轴
泵轴
传递动力，连接驱动齿轮和叶轮
驱动齿轮
水泵驱动齿轮
与凸轮轴齿轮啮合，传递动力
水泵垫片
安装垫片
泵体与缸体间的密封垫片
3.3 发动机大修核心配件（大修）
缸体与缸盖系统
零件号
配件名称
说明
气缸套
缸套组件
湿式缸套设计，8只/套（V8发动机）
气缸盖
缸盖总成
每列气缸一个缸盖，共2个
气缸垫
缸盖垫片
缸体与缸盖间密封，耐高温高压
缸盖螺栓
缸盖紧固螺栓
高强度螺栓，按规定力矩拧紧
活塞与曲轴系统
零件号
配件名称
说明
活塞总成
活塞组件
铝合金锻造，含活塞环、活塞销
活塞环组
活塞环
三道环设计（气环×2 + 油环×1）
曲轴总成
曲轴
合金钢锻造，全支撑曲轴
主轴瓦组
曲轴主轴承
主轴瓦+止推片
连杆瓦组
连杆轴承
8片连杆瓦（V8发动机）
配气机构组件
零件号
配件名称
说明
凸轮轴总成
凸轮轴
控制进排气门开闭正时
进排气门
气门组件
进气门+排气门，含气门座圈
气门导管
气门导管
气门杆导向，耐磨铸铁材质
气门弹簧
气门弹簧组
保证气门及时关闭密封
摇臂总成
摇臂组件
传递凸轮轴动力驱动气门
正时齿轮组
正时齿轮
曲轴-凸轮轴传动，含水泵驱动齿轮
燃油系统配件
零件号
配件名称
说明
喷油器总成
燃油喷油器
8只/套，高压燃油喷射
高压油泵
燃油喷射泵
提供高压燃油，直列泵/PT泵
燃油滤清器
柴油滤芯
两级过滤（粗滤+细滤）
输油泵
燃油输送泵
低压油路供油
密封件与垫片大修包
零件号
配件名称
说明
全车垫片包
发动机大修包
含所有密封垫片、油封
曲轴前油封
前曲轴油封
前端曲轴密封
曲轴后油封
后曲轴油封
飞轮端曲轴密封
气门油封
气门杆油封
进排气门杆密封
油底壳垫片
油底壳密封垫
油底壳与缸体密封
气门室盖垫
摇臂室盖垫
气门室盖密封

四、优质供应商推荐
4.1 日昕动力科技 / 英珀威机械
湖南英珀威机械有限公司是宁波日昕动力科技有限公司的全资子公司，深耕卡特彼勒配件行业多年，是国内***的卡特彼勒全系列零配件供应商，尤其在3408/3412等大型发动机配件方面库存充足、型号齐全。
公司核心优势
- 原厂品质保障：专注供应CAT卡特全系列原厂纯正配件、优质进口替代配件，拒绝杂牌劣质件
- 大机型配件齐全：3408/3412/C15/C18等大型发动机配件备货充足，水泵、喷油器、四配套等易损件常备库存
- 库存充足：依托长沙现货仓库，实现快速发货、极速配送
- 客户基础广泛：拥有固定代理商和客户上万家，业务覆盖全球120多个国家和地区
- 技术支持：配备***技术团队，提供配件选型指导和故障诊断服务
主营配件范围
- 发动机件：四配套、曲轴、轴瓦、喷油器、燃油泵、涡轮增压器、水泵等
- 冷却系统：水泵总成、节温器、散热器、风扇、膨胀水箱、中冷器等
- 过滤系统：机油滤芯、燃油滤芯、液压油滤芯、空气滤芯等全系列滤清器
- 底盘件：支重轮、引导轮、拖链轮、驱动齿、链条总成、履带板等四轮一带
- 液压件：主泵、分配阀、液压马达、油缸密封件等
- 电器件：传感器、电磁阀、电脑板、启动马达、发电机等
联系方式
项目
信息
公司名称
湖南英珀威机械有限公司（日昕动力科技子公司）
联系电话
15580888444
联系人
欧女士
电子邮箱
demo@Perkins-rx.com
公司地址
长沙市雨花区洞井街道一路967号中海珑庭1#栋14层1401
服务范围
全国配送 + 全球120+国家和地区
采购建议：137-1339水泵作为D9R推土机的核心易损件，建议常备1-2台库存以备应急。英珀威机械长沙仓库现货充足，支持批量采购，价格优惠，是矿山、大型工程公司和***维修厂的靠谱合作供应商。同时提供水泵维修套件（密封件、轴承、叶轮等），可降低维修成本。
五、常见故障原因分析
5.1 冷却液泄漏（最常见故障，约占45%）
故障现象
- 水泵周围有冷却液渗漏痕迹
- 水泵下方地面有水迹
- 冷却液液位下降过快，需频繁补充
- 发动机水温偏高
- 水泵溢水孔（weep hole）滴水
故障原因分析
根据英珀威机械维修案例统计，约45%的水泵故障表现为冷却液泄漏。造成泄漏的主要原因包括：
1. 机械密封磨损：水泵长期高速运转，机械密封动环与静环摩擦磨损，密封面出现沟槽、偏磨，导致密封失效
2. 密封件老化：橡胶O型圈、垫片等密封件长期受高温、冷却液腐蚀，出现硬化、开裂、失去弹性
3. 冷却液腐蚀：使用劣质防冻液或长期不更换冷却液，PH值超标，腐蚀密封件和泵体
4. 安装不当：安装时密封面清洁不彻底、螺栓拧紧力矩不均、垫片错位
5. 泵体腐蚀穿孔：长期使用后，泵体内部受气蚀、化学腐蚀，出现砂眼、穿孔
判定标准与检测方法
检测项目
正常状态
故障判定
溢水孔滴水
无或偶有1-2滴
连续滴水或成线流
冷却液消耗
＜0.5L/100小时
＞2L/100小时
系统保压测试
10分钟压力降＜0.05MPa
10分钟压力降＞0.1MPa
水泵外观
干燥无渗漏
周围有明显水渍、水迹
5.2 轴承异响与损坏（约占30%）
故障现象
- 水泵部位发出"嗡嗡"声或"沙沙"声
- 随发动机转速升高，噪音增大
- 水泵轴有明显径向或轴向窜动
- 严重时轴承抱死，水泵不转
- 驱动齿轮异常磨损或打齿
故障原因
1. 轴承润滑不良：轴承预润滑脂流失、变质，或长期高速运转导致润滑脂耗尽
2. 轴承疲劳磨损：长期运转后，轴承滚道、滚珠出现点蚀、剥落、磨损
3. 轴向载荷过大：驱动齿轮啮合间隙不当，产生过大轴向推力
4. 冷却液进入轴承：机械密封失效后，冷却液进入轴承腔，冲掉润滑脂，导致轴承锈蚀损坏
5. 安装不当：轴承安装时敲击、偏斜，造成轴承损伤
5.3 叶轮损坏与流量不足
故障现象
- 发动机水温偏高，散热不良
- 冷却液循环量不足
- 散热器上下温差过大
- 发动机负荷大时水温快速升高
故障原因
1. 叶轮腐蚀：冷却液中含气、PH值不当，造成叶轮气蚀、化学腐蚀，叶片变薄、缺损
2. 叶轮松动脱落：叶轮与泵轴配合松动，叶轮打滑或脱落
3. 流道堵塞：冷却系统中的水垢、锈渣、杂质堵塞叶轮流道
4. 叶轮破损：异物进入水泵，打坏叶轮叶片
5.4 水泵抱死与断轴（严重故障）
故障现象
- 水泵完全不转，驱动齿轮打滑或打齿
- 发动机水温急剧升高，过热报警
- 传动系统异常响声或振动
- 严重时导致发动机拉缸、抱瓦
故障原因
1. 轴承严重损坏：轴承磨损后未及时更换，最终抱死
2. 泵轴断裂：泵轴疲劳裂纹扩展，或受冲击载荷断裂
3. 叶轮卡死：异物卡死叶轮，导致水泵不转
4. 冷却系统结冰：冬季未使用防冻液，冷却液结冰胀裂泵体、卡死叶轮
5.5 故障诊断方法论
三级更换判定标准（日昕动力技术标准）：
一级：立即更换（必须马上停机换）
1. 漏水严重（成线流），1小时漏100ml以上，冷却液消耗快
2. 水泵抱死、断轴，完全不转，皮带/齿轮打滑
3. 叶轮脱落、完全不循环，发动机水温高报警
4. 泵体开裂、穿孔，漏水严重
5. 轴承异响严重、卡滞，随时可能抱死
6. 叶轮严重腐蚀掉块，流量不足
二级：计划更换（100-500小时内更换）
1. 溢水孔持续滴水，但流量不大
2. 轴承有轻微异响，温度略高
3. 水泵轴有明显窜动（径向＞0.1mm）
4. 冷却液消耗明显增加

三级：观察监测（继续使用，加强监测）
1. 偶有1-2滴渗水，擦干后不再漏
2. 轴承运转平稳，无异响
3. 冷却液消耗在正常范围内
六、维护保养与技术支持
6.1 保养周期建议
保养项目
原厂建议周期
实际推荐周期
冷却液更换
每2000小时
每1500-2000小时
节温器检查
每2000小时
每2000小时
水泵外观检查
每500小时
每250-500小时
水泵深度检查
每5000小时
每5000-8000小时
密封套件更换
每5000小时
每5000小时
水泵总成更换
每10000小时
每8000-12000小时（视工况）
说明：卡特彼勒官方建议水泵的使用寿命约为10000小时，但实际使用中应根据工况和维护情况灵活调整。矿山、沙漠等多尘高温环境，或重载连续作业工况，水泵寿命会缩短20%-30%。定期检查冷却液质量和水泵状态是延长水泵寿命的关键。
6.2 日常维护要点
每日检查项目
- 冷却液液位检查：每日开机前检查膨胀水箱液位，确保在正常范围
- 水泵外观检查：观察水泵周围有无渗漏、水渍
- 水温检查：运转中观察水温表，确认水温正常（80-95℃）
- 异常响声：倾听水泵部位有无异常噪音
每周检查项目
- 检查冷却液颜色和气味（是否变色、有异味）
- 检查冷却系统管路有无老化、渗漏
- 检查散热器散热片是否堵塞、变形
- 检查风扇皮带张紧度（如有）
每500小时保养项目
- 检查水泵溢水孔渗漏情况
- 检查水泵轴有无窜动
- 清洁散热器外部，保证散热效果
- 检查冷却液PH值和浓度
6.3 水泵更换操作规范
更换前准备
1. 准备好原厂137-1339水泵总成、新垫片、密封胶、符合规格的冷却液
2. 停机冷却，释放冷却系统压力
3. 准备接油容器，收集冷却液
4. 准备专用工具：扳手、撬棍、扭矩扳手等
更换步骤
1. 排放冷却系统冷却液，收集妥善处理
2. 拆卸水泵驱动齿轮室盖，露出驱动齿轮
3. 拆卸水泵固定螺栓，取下旧水泵
4. 清洁缸体安装面，去除旧垫片残胶和锈迹
5. 检查驱动齿轮磨损情况，必要时更换
6. 在新水泵垫片两侧涂抹密封胶
7. 安装新水泵，对角均匀拧紧螺栓至规定力矩
8. 安装驱动齿轮室盖和其他附件
9. 加注新冷却液，排除系统空气
10. 启动发动机怠速运转，检查有无渗漏，确认水温正常
重要提醒：严禁使用非原厂劣质水泵！劣质水泵轴承精度差、密封件质量差，使用寿命可能只有原厂的1/3，一旦在工地故障，可能导致发动机过热拉缸，大修费用高达数十万元。务必通过正规渠道如日昕动力科技/英珀威机械采购原厂配件。更换水泵时建议同时更换节温器和冷却液，确保冷却系统整体可靠性。
6.4 冷却液质量管理
冷却液质量是影响水泵寿命和冷却系统可靠性的关键因素，建议采取以下措施：
- 使用正规品牌防冻液：推荐使用卡特彼勒专用防冻液或同等级别的长效防冻液
- 防冻液浓度：根据环境温度选择合适浓度（一般-25℃～-35℃冰点）
- PH值控制：保持冷却液PH值在7.5-11范围内，防止腐蚀
- 定期更换：每1500-2000小时或每年更换一次冷却液
- 冷却液过滤：配备冷却液滤清器的系统，定期更换滤芯
- 禁止混用：不同品牌、不同类型的防冻液禁止混用
6.5 ***技术支持服务
日昕动力科技/英珀威机械不仅提供配件销售，还提供全方位技术支持服务：
- 配件选型指导：***技术人员根据设备型号、发动机编号精准匹配配件
- 故障诊断咨询：资深工程师提供故障分析和维修方案建议
- 水泵维修服务：提供水泵***维修服务，更换密封件、轴承、叶轮等
- 大修技术支持：发动机大修全程技术指导，确保装配质量
- 保养方案定制：根据客户设备工况定制个性化保养方案
- 紧急配送服务：常用件长沙仓库现货，紧急订单当日发货
- 技术培训：为客户维修团队提供水泵维修和冷却系统维护培训
