卡特彼勒 284-8906 电子控制装置（M2 Advisor 监视器）全维度资料

卡特彼勒 284-8906 电子控制装置（M2 Advisor 监视器）全维度资料
一、产品基础与应用场景

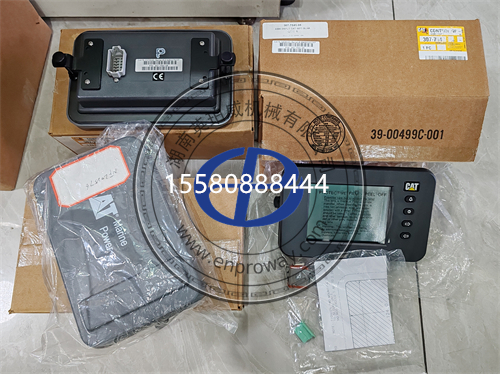

该零件为卡特彼勒原厂 M2 Advisor 系列带按键无边框控制监视器，是卡特重型工程设备的人机交互核心显示控制单元，外壳为铝合金 + 工程塑料材质，尺寸约 229mm×147mm×89mm，工作电压 24V DC，防护等级 IP65（驾驶室安装环境）。
适配机型
推土机系列：D8T、D9T、D10T、D10R、D11T 履带式推土机
矿用自卸车系列：773F、773G、775F、775G、777F 非公路矿用卡车
核心功能
实时显示发动机转速、水温、油压、燃油液位、液压系统参数等设备运行数据
故障代码弹窗告警、保养提醒、设备运行状态可视化
按键操作实现设备参数设置、故障码调取、系统校准功能
与设备 ECM/ECU 通过 J1939 CAN 总线通讯，实现整机数据交互

二、大中小维修保养零配件明细
表格
维修等级 配件类别 包含配件 / 耗材 适用场景
小修（日常养护 /minor repair） 易损耗材与结构件 1. 按键硅胶帽（同规格防水防尘款）
2. 接插件防水密封胶圈
3. 安装固定 M6 螺栓套件
4. 屏幕防静电清洁湿巾 / 电子接点清洁剂
5. 面板防刮高清保护膜 日常养护、按键磨损、接插件氧化清洁、面板防护更换
中修（功能修复 /medium repair） 功能模块更换件 1. 按键轻触微动开关（12×12mm 工业级，寿命 100 万次）
2. LVDS 屏幕信号排线 / 电源输入线束
3. CAN 总线通讯接插件端子
4. 屏幕背光驱动板
5. 安装减震橡胶垫 按键失灵、接触不良、背光不亮、通讯闪断、安装减震失效
大修 / 总成更换（major repair） 核心部件与总成 1. 7 英寸工业 LCD 显示屏总成（带触控层适配款）
2. 主控 PCB 板（原厂程序烧录款）
3. 整机通讯线束总成
4. 监视器安装支架总成
5. 卡特原厂 Reman 再制造整机（284-8906 再制造款，带 1 年质保）
6. 全新原厂 284-8906 电子控制装置总成 屏幕碎裂、主板烧毁、程序丢失、整机进水 / 物理损坏
三、常见故障原因分析与维修技术方案
表格
故障现象 核心故障原因 排查与维修步骤 判定标准
完全黑屏 / 无任何显示 1. 供电回路故障（保险烧毁、接插件松脱）
2. 电源板烧毁（电压尖峰 / 浪涌击穿）
3. 主板主控芯片损坏 1. 用万用表测量供电引脚电压，正常应为 24V±10%，低于 21.6V 或高于 26.4V 判定为供电异常
2. 检查驾驶室对应供电保险（通常为 10A），导通性异常则更换
3. 重新插拔电源接插件，清洁针脚氧化层；若供电正常仍黑屏，更换电源驱动板或整机 供电电压不在 21.6-26.4V 区间为外部供电故障；供电正常但屏幕无背光无响应为主板 / 电源板损坏
按键失灵 / 部分按键无响应 1. 微动开关触点氧化 / 机械损坏
2. 按键排线松脱
3. 按键进灰卡滞 1. 拆开面板，用酒精清洁按键缝隙灰尘，测试按键回弹
2. 用万用表通断档测量按键引脚，按下时不导通则判定为微动开关损坏，直接更换同规格开关
3. 重新插拔按键排线，固定卡扣 按下按键时万用表无导通信号为开关损坏；清洁后仍卡滞为机械结构损坏
通讯中断 / 不显示设备数据 1. CAN 总线接插件松脱 / 针脚氧化
2. 总线终端电阻损坏
3. 通讯程序丢失 1. 测量 CAN_H 与 CAN_L 之间电阻，正常应为 60Ω（两个 120Ω 终端电阻并联），偏离 ±5Ω 为总线故障
2. 清洁通讯接插件针脚，重新压接端子
3. 用卡特 ET 诊断软件连接监视器，重新刷入对应机型固件程序 CAN 总线电阻不在 57-63Ω 区间为线路故障；ET 软件无法识别监视器为主板通讯模块损坏
花屏 / 显示乱码 / 闪屏 1. LVDS 排线接触不良
2. 屏幕 T-CON 板损坏
3. 屏幕排线受电磁干扰 1. 重新插拔 LVDS 排线，更换屏蔽排线
2. 检查屏幕排线是否与高压线路捆扎，分开布线避免干扰
3. 更换屏幕驱动 T-CON 板或显示屏总成 按压排线时显示恢复正常为排线接触故障；固定排线仍花屏为屏幕硬件损坏

四、重点区域销售批发公司渠道
表格
湖南英珀威机械有限公司 卡特原厂配件批发商，覆盖推土机 / 矿卡全系列配件，长沙本地有现货库存 0731-84025280；长沙经济开发区螺丝塘路
宁波日昕动力科技有限公司 浙东区域卡特配件核心供应商，提供 284-8906 全新件、拆车件、维修件全品类 0574-87656687；宁波市镇海区骆驼街道机电园区
五、维护服务与技术支持说明
日常保养要求：每 500 小时清洁屏幕表面与按键缝隙灰尘，检查接插件防水密封是否完好，避免高压水***直接冲洗监视器面板；每 2000 小时检查通讯线束固定情况，避免震动磨损。
官方技术支持：可通过卡特当地授权代理商使用Cat ET（电子技师）诊断软件进行故障码读取、固件刷写、参数校准，官方渠道购买的全新件 / 再制造件享受 1 年质保。
维修注意事项：电子件维修需做好防静电措施，禁止带电插拔接插件；更换主板 / 整机后必须用 ET 软件匹配对应机型的 VIN 码与程序，否则会出现通讯不兼容故障。
替代方案：预算有限场景可选择卡特原厂 Reman 再制造件，价格为全新件的 50%-60%，享受与全新件相同的质保政策；紧急维修可选择优质拆车件，需提前测试屏幕与通讯功能正常。
