卡特彼勒3606/3608发动机总成应用、原厂零配件销售批发及故障维修保养技术支持方案

卡特彼勒3606/3608发动机总成应用、原厂零配件销售批发及故障维修保养技术支持方案
一、核心技术参数与产品定位
1.1 发动机核心参数对比
参数
3606 系列
3608 系列
发动机型式
直列六缸（I6）、四冲程、水冷直喷
直列八缸（I8）、四冲程、水冷直喷
缸径
280mm（11 in）
280mm（11 in）
行程
300mm（11.8 in）
300mm（11.8 in）
排量
110.8L（约6760 in³）
147.8L（9018 in³）
压缩比
约13.014.0:1（不同版本）
约13.014.0:1（不同版本）
最大功率
14901850 bkW（19982481 bhp）
20802460 bkW（27873300 bhp）
额定转速
750 1000rpm
800 1000rpm
最大扭矩
约18200 Nm @820rpm
24700 Nm @820rpm（18219 lbft）
进气方式
涡轮增压 / 涡轮增压后冷（TTA/SCAC）
涡轮增压 / 涡轮增压后冷（TTA/SCAC）
燃油系统
柴油直喷 / 燃气发动机（ADEM A4电控）
柴油直喷 / 燃气发动机（ADEM A4电控）
气门配置
每缸2气门 / 每缸4气门（不同版本），带气门桥
每缸2气门 / 每缸4气门（不同版本），带气门桥
点火顺序
153624（直列六缸标准顺序）
16258374（直列八缸标准顺序）
机油容量
约300400L
约400500L
整机干重
约1200015000kg
约1600020000kg
生产服役周期
1990年代至今，历经多代升级
1990年代至今，历经多代升级
💡 平台说明： 3606/3608同属卡特彼勒3600大型工业发动机家族，核心燃烧技术同源，喷油器、传感器、电控模块等大部分配件通用。3606是卡特彼勒经典的直列六缸超大型工业发动机，110.8L超大排量，动力储备极其充沛、低转速扭矩超强、运转平顺、可靠性极高，广泛适配超大型矿山、重型船用、超大功率发电、天然气压缩、石油钻井等场景；3608是3600系列的八缸版本，147.8L超大排量，直列八缸布局，动力输出更强劲、运转更平顺，主要配套超大型发电机组、超大型工业动力、天然气压缩等场景，是大型柴油发动机的标杆产品。
1.2 燃气版（G3606/G3608）特殊参数
参数
G3606 燃气版
G3608 燃气版
缸径
300mm（11.8 in）
300mm（11.8 in）
行程
300mm（11.8 in）
300mm（11.8 in）
排量
127.2L（7762 cu. in）
169.6L（10350 cu. in）
最大功率
2065 BHP（1540 bkW）@1000rpm
2750 BHP（2051 bkW）@1000rpm
燃烧方式
稀薄燃烧（Lean Burn）
稀薄燃烧（Lean Burn）
电控系统
ADEM™ A4 数字发动机管理系统
ADEM™ A4 数字发动机管理系统
进气方式
涡轮增压后冷（TurbochargedAftercooled）
涡轮增压后冷（TurbochargedAftercooled）
排放水平
EPA NSPS现场标准，0.3g和0.5g/bhphr NOx
EPA NSPS现场标准，0.3g和0.5g/bhphr NOx
适用燃料
天然气、沼气、油田气、煤层气等
天然气、沼气、油田气、煤层气等
❗ 重要提示： 柴油版与燃气版缸径不同（柴油版280mm，燃气版300mm），核心大件如缸套、活塞、缸盖、喷油器等完全不通用，严禁混用。燃气版采用稀薄燃烧技术，空燃比更高，排放更清洁，适用于天然气压缩、燃气发电等场景。
二、版本谱系与型号识别
2.1 3606版本谱系
版本型号
核心特点
功率范围
主要应用领域
3606基础版
初代机械版，纯机械直喷，可靠性极高
15002000hp
90年代工业动力、发电机组
3606电控版
主流版本，ADEM电控，电子喷射
18002500hp
工业动力、船用、发电、石油钻井
3606 LRC
低油耗优化版，燃油经济性更好
约2000hp
连续运行工况、长时发电
3606工业版
专为工业应用优化，转速范围宽
14901850 bkW @7501000rpm
建筑、林业、物料处理、采矿
3606发电机组版
调速精准，瞬态响应好
16502000 ekW（60Hz）
备用电源、主用发电、连续发电
G3606燃气版
天然气发动机，稀薄燃烧，ADEM A4
2065 BHP（1540 bkW）@1000rpm
天然气压缩、燃气发电、热电联产
G3606 A4
最新燃气版，ADEM A4电控，排放更优
17752065 BHP @1000rpm
天然气压缩、气体处理、运输仓储
船用版
海水冷却，防腐设计
约20002500hp
重型渔船、远洋拖船、大型货轮
石油钻井版
专为钻井行业设计，高可靠性
约20002500hp
陆上钻井、海上平台、泥浆泵驱动
2.2 3608版本谱系
版本型号
核心特点
功率范围
主要应用领域
3608基础版
初代机械版，纯机械直喷，可靠性极高
25003000hp
90年代超大型工业动力、发电机组
3608电控版
主流版本，ADEM电控，电子喷射
28003300hp
超大型工业动力、船用、发电
3608 LRC
低油耗优化版，燃油经济性更好
约28003000hp
连续运行工况、长时发电
3608工业版
专为工业应用优化，转速范围宽
20802460 bkW @8001000rpm
建筑、林业、物料处理、采矿
3608发电机组版
调速精准，瞬态响应好，ISO 85285认证
18302660 ekW（60Hz）
23633575 kVA（50Hz）
数据中心备用电源、主用发电、连续发电
G3608燃气版
天然气发动机，稀薄燃烧，ADEM A4
2750 BHP（2051 bkW）@1000rpm
天然气压缩、燃气发电、热电联产
G3608 A4
最新燃气版，ADEM A4电控，排放更优
25002750 BHP @1000rpm
天然气压缩、气体处理、运输仓储
船用版
海水冷却，防腐设计
约30003500hp
超大型货轮、远洋拖船、大型客轮
石油钻井版
专为钻井行业设计，高可靠性
约30003500hp
海上钻井平台、大型泥浆泵驱动
2.3 序列号与版本识别方法
识别维度
识别方法与要点
序列号前缀
3606柴油版常见前缀：9ZL、4PW、3ZW等；3608柴油版常见前缀：8YZ、5LW等；G3606/G3608燃气版有专属序列号前缀
发动机铭牌
位于气门室盖或飞轮壳上，标注型号、序列号、额定功率、额定转速、生产日期等信息
燃油系统区分
机械版有高压喷油泵和机械喷油器；电控版有ECM电控模块和电子喷油器
进气系统区分
涡轮增压版有涡轮增压器；后冷版有中冷器（空气空气或水空气）
燃气版识别
有燃气混合器、节气门、燃气控制阀等特殊部件，喷油器为燃气喷嘴
气门数量区分
早期版本每缸2气门；后期版本每缸4气门，气门室盖更大
💡 采购避坑： 3600系列发动机版本众多，不同版本配件差异较大，采购配件时务必提供完整的发动机序列号（Serial Number）和型号（Arrangement Number），确保配件准确匹配。
三、直列六缸 vs 直列八缸核心差异
对比维度
3606（直列六缸）
3608（直列八缸）
运转平顺性
优秀，直列六缸平衡性好、振动小
极佳，直列八缸振动极小、运转极平顺
动力储备
极其充沛，110.8L超大排量
极其极其充沛，147.8L超大排量
低转速扭矩
超强，适合极重载工况
极强，适合顶级重载工况
燃油经济性
较好，升功率较高
一般，排量大油耗高
维修便利性
较好，直列结构空间适中
一般，直列八缸机身较长
配件成本
高，6缸配件数量多
极高，8缸配件数量多
整机重量
重，约1215吨
极重，约1620吨
安装空间
需要较大安装空间
需要更大安装空间，机身更长
适用场景
超大功率、极重载、对可靠性要求高的场景
顶级超大功率、极重载、超大型发电机组
涡轮数量
通常12个
通常2个或更多
喷油泵数量
1个（机械版）
1个（机械版）

缸盖数量
1个整体缸盖或6个单体缸盖
1个整体缸盖或8个单体缸盖
市场保有量
较大，全球存量多
中等，主要用于超大型发电和工业
四、主力配套应用场景
4.1 3606主要应用领域
应用领域
代表机型/场景
核心优势
超大型发电机组
16502000kW柴油发电机组
数据中心备用电源
医院、机场关键备用电源
偏远地区独立电站
可靠性极高、瞬态响应好、可一步加载100%额定负载、ISO 85285认证
天然气压缩
G3606天然气压缩发动机
集中收集站气体压缩
气体处理厂
天然气运输和仓储
稀薄燃烧、排放低、长大修间隔、运行成本低、几乎无非计划停机
石油钻井
陆上钻井钻机动力
泥浆泵驱动
修井机、压裂车动力
海上平台辅助动力
高可靠性、长时连续运行、适应恶劣环境、动力储备充足
船用推进
重型渔船主机
远洋拖船主机
大型货轮主机/辅机
港口拖船、引航船
海水冷却、防腐设计、低转速大扭矩、可靠性高、全球服务网络
矿山设备
大型破碎机驱动
矿山筛分设备
大型矿用空压机
矿山提升机
极重载能力强、适应恶劣工况、可靠性高、维修方便
工业动力
大型液压动力站
大型空压机
混凝土泵车
重型物料处理设备
转速范围宽、扭矩储备大、适应各种工业负载、可靠性高
燃气发电
G3606燃气发电机组
天然气发电站
沼气发电
油田伴生气发电
稀薄燃烧技术、热效率高、排放清洁、适用多种燃气
热电联产
G3606热电联产机组
工业园区热电供应
商业建筑热电联供
综合能源利用率高、运行成本低、排放清洁
4.2 3608主要应用领域
应用领域
代表机型/场景
核心优势
超大型发电机组
20002660kW柴油发电机组
超大型数据中心备用电源
超大型医院、机场关键电源
大型工业园区主用发电
功率更大、可靠性极高、瞬态响应好、可一步加载100%额定负载
天然气压缩
G3608超大型天然气压缩发动机
大型天然气处理厂
长输管道压缩机站
大型储气库压缩
功率更大、长大修间隔、运行成本低、稀薄燃烧排放低
石油钻井
超大型海上钻井平台主/辅动力
大型泥浆泵驱动
超大型压裂车组动力
功率更大、高可靠性、适应海上恶劣环境、长时连续运行
船用推进
超大型货轮主机
超大型远洋拖船
大型客轮主机/辅机
重型工程船
功率更大、海水冷却、防腐设计、低转速大扭矩、可靠性高
矿山设备
超大型破碎机驱动
超大型矿山提升机
超大型矿用空压机
功率更大、极重载能力强、适应恶劣工况、可靠性高
工业动力
超大型液压动力站
超大型空压机
重型工业设备驱动
功率更大、转速范围宽、扭矩储备大、适应各种重载工业负载
燃气发电
G3608超大型燃气发电机组
大型天然气发电站
大型沼气发电站
功率更大、稀薄燃烧技术、热效率高、排放清洁
4.3 典型配套设备清单
设备类型
3606配套代表
3608配套代表
柴油发电机组
卡特16502000kW发电机组
各种品牌2000kW级发电机组
卡特20002660kW发电机组
各种品牌2500kW级发电机组
天然气压缩机
卡特G3606压缩机组
Ariel、Solar等品牌压缩机
卡特G3608压缩机组
超大型管道压缩机
石油钻机
20002500hp级钻机动力
大型泥浆泵驱动
3000hp级钻机动力
超大型泥浆泵驱动
船用主机
20002500hp级船用主机
重型渔船、拖船
30003500hp级船用主机
超大型货轮、拖船
矿山破碎机
大型颚式破碎机
大型圆锥破碎机
超大型颚式破碎机
超大型旋回破碎机
工业空压机
大型螺杆空压机
大型离心空压机
超大型离心空压机
超大型工艺空压机
五、2026年原厂零配件批发价格行情
5.1 发动机总成价格
产品型号
全新原厂价格
拆机/翻新价格
备注说明
3606基础版/电控版总成
200.0320.0万元/台
80.0160.0万元/台
直列六缸，110.8L，超大功率工业级
3606发电机组版总成
220.0350.0万元/台
90.0180.0万元/台
调速精准，16502000kW级
3606船用版总成
250.0400.0万元/台
100.0200.0万元/台
海水冷却，防腐设计，船级社认证
3606石油钻井版总成
280.0450.0万元/台
120.0220.0万元/台
高可靠性，钻井专用，长时连续运行
G3606燃气版总成
300.0500.0万元/台
150.0280.0万元/台
天然气发动机，稀薄燃烧，ADEM A4
3608基础版/电控版总成
300.0480.0万元/台
120.0250.0万元/台
直列八缸，147.8L，顶级超大功率
3608发电机组版总成
320.0520.0万元/台
140.0280.0万元/台
调速精准，20002660kW级
3608船用版总成
350.0580.0万元/台
150.0300.0万元/台
海水冷却，防腐设计，超大型船用
3608石油钻井版总成
380.0620.0万元/台
170.0320.0万元/台
高可靠性，超大型钻井专用
G3608燃气版总成
420.0680.0万元/台
200.0380.0万元/台
天然气发动机，稀薄燃烧，超大功率
5.2 核心零配件批发价格
配件名称
全新原厂价格
拆机/副厂价格
备注说明
大修四配套
3606：5000080000元/套
3608：70000120000元/套
3606：3000050000元/套
3608：4500075000元/套
机型专属，大修核心，缸套活塞活塞环销
柴油喷油器（机械版）
40008000元/支
20005000元/支
机械版通用，6/8支每套
柴油喷油器（电控版）
800015000元/支
40009000元/支
电控版专用，精密部件
燃气喷嘴（G3606/G3608）
600012000元/支
30007000元/支
燃气版专用，6/8支每套
高压喷油泵（机械版）
80000150000元/台
4000080000元/台
直列泵，3606/3608不同
ECM电控模块
60000120000元/个
3000070000元/个
电控版专用，ADEM控制系统

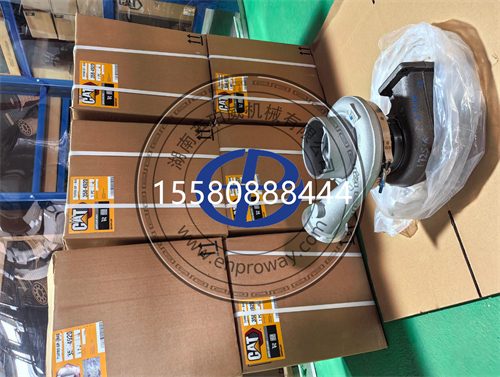

涡轮增压器
3606：2000050000元/台
3608：2500060000元/台
3606：1000030000元/台
3608：1500035000元/台
增压/后冷版专属，通常12台
气缸盖（整体式）
3606：150000250000元/个
3608：200000350000元/个
3606：80000150000元/个
3608：120000200000元/个
整体缸盖，机型专属
气缸盖（单体式）
2000040000元/个
1000025000元/个
单体缸盖，每缸一个
曲轴
3606：200000350000元/根
3608：300000500000元/根
3606：100000200000元/根
3608：150000280000元/根
大型锻钢曲轴，机型专属
凸轮轴
3606：5000090000元/根
3608：70000120000元/根
3606：2500050000元/根
3608：3500070000元/根
机型专属
连杆
800015000元/根
40009000元/根
每缸一根，6/8根每套
主轴瓦
1500030000元/套
800018000元/套
机型专属，含全部主轴瓦
连杆瓦
800015000元/套
40009000元/套
机型专属，含全部连杆瓦
气缸垫
500010000元/张
25006000元/张
整体缸垫，机型专属
气门室盖垫
30006000元/套
15003500元/套
机型专属
机油泵
3000060000元/台
1500035000元/台
机型专属
水泵
2500050000元/台
1200030000元/台
机型专属
节温器
20005000元/个
10003000元/个
机型专属
机油冷却器
2000040000元/台
1000025000元/台
机型专属
中冷器（后冷器）
3000060000元/台
1500035000元/台
后冷版专属
启动马达
1500030000元/台
800018000元/台
大型启动马达，通常2台
发电机（充电）
800015000元/台
40009000元/台
充电发电机
机油压力传感器
20005000元/个
10003000元/个
电控版专用
水温传感器
15004000元/个
8002500元/个
电控版专用
转速传感器
20005000元/个
10003000元/个
电控版专用
空气滤清器
30006000元/套
15003500元/套
大型空滤，通常多级过滤
机油滤清器
20005000元/套
10003000元/套
大型机滤，通常多个并联
燃油滤清器
15004000元/套
8002500元/套
柴油版专用，多级过滤
气门桥
10002500元/个
5001500元/个
每缸一个，6/8个每套
摇臂总成
30006000元/个
15003500元/个
每缸一个，6/8个每套
喷油器线束
500010000元/套
25006000元/套
电控版专用
燃气混合器
2000040000元/个
1000025000元/个
燃气版专用
燃气控制阀
1500030000元/个
800018000元/个
燃气版专用
节气门体
1000020000元/个
500012000元/个
燃气版专用
5.3 采购避坑指南
避坑要点
详细说明与注意事项
版本区分
3606与3608核心大件完全不通用，仅部分电控小件通用，严禁混用；机械版与电控版燃油系统完全不同，喷油器、喷油泵、ECM等严禁跨版本混用
柴油版vs燃气版
柴油版与燃气版缸径不同（柴油版280mm，燃气版300mm），缸套、活塞、缸盖、喷油器/喷嘴等完全不通用，严禁混用
涡轮增压vs后冷
涡轮增压、后冷版本配件参数不同，涡轮、活塞、缸垫、后冷器禁止跨版本替换
整体缸盖vs单体缸盖
3600系列有整体缸盖和单体缸盖两种设计，缸垫、气门室盖等配件不通用，采购时需确认
序列号确认
3600系列版本众多，不同版本配件差异较大，采购配件时务必提供完整的发动机序列号（Serial Number）和型号（Arrangement Number），确保配件准确匹配
老旧机型货源
早期机械版3606/3608全新原厂配件货源紧张，拆机精品、原厂翻新配件为性价比首选
电控版燃油清洁度
电控版对燃油清洁度要求极高，必须使用优质柴油和正规燃油滤芯，否则电子喷油器极易损坏
ECM编程标定
ECM模块更换需要***编程标定，不建议非***人员自行更换，需由***服务商操作
燃气版特殊要求
燃气版配件与柴油版差异大，燃气喷嘴、混合器、控制阀等需从***燃气发动机配件商采购
大型配件运输
3600系列发动机及大型配件体积大、重量大，运输需***物流公司，注意吊装和固定
大修周期长
3600系列发动机大修工作量大、周期长，需提前规划停机时间，备齐全部配件

六、重点区域供应商与服务商
6.1 长沙区域供应商
供应商名称
核心优势
主营产品
服务能力
湖南英珀威机械有限公司
卡特彼勒官方授权服务商，3600系列配件库存充足，技术实力强
3606/3608发动机总成、大修配件、喷油器、ECM、涡轮增压器等全系列配件
电子喷油器检测维修、ECM诊断编程、发动机大修、现场维保、发电机组维保，矿山/船用/石油/发电维保经验丰富
长沙其他卡特经销商
原厂配件渠道正规，质量有保障
原厂全新配件、滤芯、油品等
常规维保、配件销售
6.2 宁波区域供应商
供应商名称
核心优势
主营产品
服务能力
宁波日昕动力科技有限公司
一站式服务商，船用配件齐全，喷油泵维修调校经验丰富
3606/3608发动机总成、大修配件、喷油器、喷油泵、涡轮增压器、三滤等
喷油泵调校、喷油器检测、发动机维修、发电机组维保，船用和工业发动机维保经验丰富
宁波其他配件商
拆机件价格有优势，品种较全
拆机配件、副厂配件、滤芯等
配件销售、常规维修
6.3 广州区域供应商
供应商类型
核心优势
主营产品
备注
广州大型配件商
拆机件/副厂件价格优势明显，品种齐全，3600系列配件也有一定货源
拆机发动机总成、大修配件、喷油器、涡轮增压器、三滤等
适合预算有限的客户，注意鉴别配件质量
广州拆车件市场
拆机件品种多，价格低，3600系列拆机配件也有一定存量
各种拆机配件
需***人员挑选，注意配件磨损情况
6.4 其他区域供应商
区域
供应商特点
主营产品
上海
国际品牌服务商多，燃气版配件相对齐全，技术服务能力强
3606/3608全系列配件，燃气发动机专用配件
深圳
进出口贸易发达，进口配件渠道多，价格有优势
进口原厂配件、拆机配件
济宁
工程机械配件产业带，大修配件性价比高，副厂件品种全
大修四配套、曲轴、缸盖、气门等
泉州
船用配件产业带，船用配件品种全，价格有优势
船用版配件、海水泵、冷却器等
6.5 供应商选择建议
采购场景
推荐供应商类型
注意事项
全新原厂配件
官方授权经销商、卡特彼勒直属服务中心
价格高但质量有保障，适合关键部件和新机维保
拆机精品配件
大型***拆车件商、口碑好的配件商
性价比高，适合老旧机型大修，注意鉴别磨损情况
副厂/替代配件
正规副厂品牌、产业带供应商
价格低，适合非关键部件，注意选择口碑好的品牌
燃气版配件
***燃气发动机配件商、卡特燃气发动机服务商
燃气版配件***性强，需从***渠道采购
紧急维修配件
本地库存充足的服务商、有现货的大型配件商
优先考虑交货速度，价格次之
大修全套配件
能提供全套配件打包服务的供应商
价格优惠，配件匹配有保障，减少采购工作量
七、六大高频故障原因分析与维修方案
7.1 故障一：燃油系统故障（最高发）
7.1.1 机械版燃油系统故障
故障现象
可能原因
诊断方法
维修方案
发动机动力不足
1. 喷油器堵塞/磨损
2. 喷油泵柱塞磨损
3. 燃油滤清器堵塞
4. 燃油管路泄漏/进气
5. 喷油正时偏移
6. 调速器故障
1. 断油法测试各缸工作情况
2. 测量喷油器开启压力和雾化质量
3. 检查燃油压力和流量
4. 检查管路有无泄漏
5. 检查喷油正时
1. 清洗或更换喷油器，校验开启压力
2. 调校或更换喷油泵
3. 更换燃油滤清器
4. 修复泄漏部位，排除油路空气
5. 重新校准喷油正时
6. 检修或更换调速器
启动困难/无法启动
1. 喷油器不喷油/雾化不良
2. 喷油泵供油不足
3. 油路进气
4. 燃油品质差/结蜡
5. 停机电磁阀故障
1. 检查喷油器喷油情况
2. 检查喷油泵供油
3. 检查油路有无空气
4. 检查燃油品质
5. 检查停机电磁阀
1. 检修或更换喷油器
2. 检修喷油泵
3. 排除油路空气
4. 更换合格燃油
5. 检修或更换停机电磁阀
排烟异常（黑烟/白烟）
1. 喷油器雾化不良/滴油
2. 喷油量过大
3. 喷油正时不对
4. 燃油品质差
1. 观察排烟颜色和程度
2. 检查喷油器雾化
3. 检查喷油量
4. 检查喷油正时
1. 检修或更换喷油器
2. 调整喷油量
3. 校准喷油正时
4. 更换合格燃油
油耗过高
1. 喷油器磨损/滴油
2. 喷油泵调校不当
3. 喷油正时偏移
4. 燃油泄漏
1. 测试燃油消耗率
2. 检查喷油器
3. 检查喷油泵
4. 检查喷油正时
5. 检查有无泄漏
1. 检修或更换喷油器
2. 重新调校喷油泵
3. 校准喷油正时
4. 修复泄漏部位
7.1.2 电控版燃油系统故障
故障现象
可能原因
诊断方法
维修方案
发动机动力不足
1. 电子喷油器故障
2. 燃油压力异常
3. ECM故障/程序错误
4. 传感器故障（转速、温度、压力等）
5. 喷油器线束故障
6. 燃油滤清器堵塞
1. 用卡特ET诊断工具读取故障码和实时参数
2. 断缸测试定位故障缸
3. 测量燃油压力
4. 检查传感器数据
5. 检查喷油器线束
1. 检修或更换电子喷油器
2. 检查燃油泵和压力调节阀
3. 检修ECM或重新编程
4. 更换故障传感器
5. 修复或更换线束
6. 更换燃油滤清器
启动困难/无法启动
1. 喷油器不喷油
2. 燃油压力不足
3. ECM供电/通信故障
4. 转速传感器故障
5. 喷油器电磁阀故障
6. 燃油品质差
1. 用卡特ET读取故障码
2. 检查喷油器驱动信号
3. 测量燃油压力
4. 检查ECM供电和通信
5. 检查转速传感器
6. 检查燃油品质
1. 检修或更换喷油器
2. 检查燃油系统
3. 修复ECM供电/通信
4. 更换转速传感器
5. 检修喷油器电磁阀
6. 更换合格燃油
怠速不稳/熄火
1. 喷油器工作不一致
2. 怠速控制阀故障
3. 传感器信号不稳定
4. ECM怠速标定错误
1. 用卡特ET读取怠速参数
2. 检查各缸喷油均匀性
3. 检查传感器信号
4. 检查ECM标定
1. 检修或更换喷油器
2. 检修怠速控制阀
3. 更换故障传感器
4. 重新标定ECM怠速
故障码报警
1. 喷油器故障码
2. 燃油压力故障码
3. 传感器故障码
4. ECM内部故障码
1. 用卡特ET读取详细故障码
2. 查看冻结帧数据
3. 执行主动测试
根据故障码内容进行针对性维修，更换故障部件
7.1.3 燃气版燃油系统故障
故障现象
可能原因
诊断方法
维修方案
动力不足
1. 燃气喷嘴堵塞/磨损
2. 燃气压力不足
3. 混合器故障
4. 节气门故障
5. 燃气控制阀故障
6. 空燃比不对
1. 用ADEM诊断工具读取参数
2. 检查燃气压力
3. 检查混合器和节气门
4. 检查空燃比
1. 清洗或更换燃气喷嘴
2. 调整燃气压力
3. 检修混合器
4. 检修节气门
5. 检修燃气控制阀
6. 重新标定空燃比
启动困难
1. 燃气供应不足
2. 喷嘴不工作
3. 点火系统故障
4. 空燃比不对
1. 检查燃气供应
2. 检查喷嘴工作情况
3. 检查点火系统
4. 检查启动空燃比
1. 确保燃气供应正常
2. 检修喷嘴
3. 检修点火系统
4. 调整启动空燃比
💡 燃油系统维保要点： 1）定期更换燃油滤清器，建议每250500小时更换；2）使用优质燃油，电控版对燃油清洁度要求极高；3）定期检查喷油器工作状态，建议每20003000小时检测喷油器；4）机械版喷油泵建议每40006000小时调校一次；5）燃气版需定期检查燃气系统密封性，防止泄漏。
7.2 故障二：进排气与增压系统故障
故障现象
可能原因
诊断方法
维修方案
动力不足/增压压力低
1. 空气滤清器堵塞
2. 进气管路泄漏
3. 涡轮增压器故障
4. 中冷器堵塞/泄漏
5. 排气背压过高
6. 气门间隙异常
7. 废气旁通阀故障
1. 检查空滤压差
2. 检查进气管路有无泄漏
3. 测量增压压力
4. 检查中冷器
5. 测量排气背压
6. 检查气门间隙
7. 检查废气旁通阀执行器
1. 更换空气滤清器
2. 修复泄漏部位
3. 检修或更换涡轮增压器
4. 清洗或更换中冷器
5. 检查排气系统，清除堵塞
6. 调整气门间隙
7. 检修或更换废气旁通阀执行器
冒黑烟/燃烧不良
1. 空滤堵塞，进气不足
2. 增压压力不足
3. 中冷器效率低
4. 进气管路漏气
1. 检查空滤
2. 测量增压压力
3. 检查中冷器温度
4. 检查进气管路
1. 更换空滤
2. 检修增压系统
3. 清洗中冷器
4. 修复漏气
涡轮增压器异响
1. 涡轮轴承损坏
2. 叶轮擦壳
3. 异物进入涡轮
4. 润滑不良
1. 听异响位置和特点
2. 检查涡轮轴向和径向间隙
3. 检查叶轮有无损伤
4. 检查机油供应
1. 更换涡轮增压器
2. 检修或更换涡轮增压器
3. 清除异物，检查叶轮损伤
4. 检查机油管路和压力
排气温度过高
1. 空燃比不对，燃油过多
2. 增压不足
3. 中冷器效率低
4. 喷油正时不对
5. 排气门故障
1. 测量排气温度
2. 检查增压压力
3. 检查中冷器
4. 检查喷油正时
5. 检查排气门
1. 调整喷油量/空燃比
2. 检修增压系统
3. 清洗中冷器
4. 校准喷油正时
5. 检修排气门
💡 进排气系统维保要点： 1）定期检查和更换空气滤清器，根据环境条件确定更换周期，多尘环境缩短周期；2）定期检查进气管路卡箍和密封，防止漏气；3）定期检查涡轮增压器，建议每20003000小时检查一次；4）定期清洗中冷器，建议每40006000小时清洗一次；5）定期检查排气系统，防止泄漏和堵塞。
7.3 故障三：润滑系统故障
故障现象
可能原因
诊断方法
维修方案
机油压力过低
1. 机油油位过低
2. 机油滤清器堵塞
3. 机油泵磨损
4. 机油冷却器堵塞
5. 主轴瓦/连杆瓦磨损
6. 机油压力传感器故障
7. 机油稀释/变质
8. 机油泄漏
1. 检查机油油位
2. 检查机滤压差
3. 测量机油压力（机械表对比）
4. 检查机油冷却器
5. 检查轴瓦磨损情况
6. 检查机油压力传感器
7. 检查机油品质
8. 检查有无泄漏
1. 添加机油至正常液位
2. 更换机油滤清器
3. 检修或更换机油泵
4. 清洗或更换机油冷却器
5. 更换轴瓦，严重时大修
6. 更换机油压力传感器
7. 更换机油，查找稀释原因
8. 修复泄漏部位
机油压力过高
1. 机油压力调节阀卡滞
2. 机油粘度过高
3. 机油道堵塞
4. 机油压力传感器故障
1. 检查压力调节阀
2. 检查机油牌号和粘度
3. 检查机油道
4. 检查传感器
1. 检修或更换压力调节阀
2. 更换合适粘度的机油
3. 清洗机油道
4. 更换传感器
机油消耗过大/烧机油
1. 活塞环/缸套磨损
2. 气门油封损坏
3. 涡轮增压器密封漏油
4. 曲轴箱通风故障
5. 机油泄漏
1. 检查排气有无蓝烟
2. 测量气缸压缩压力
3. 检查涡轮增压器
4. 检查曲轴箱通风
5. 检查有无泄漏
1. 大修发动机，更换四配套
2. 更换气门油封
3. 检修或更换涡轮增压器
4. 检修曲轴箱通风系统
5. 修复泄漏部位
机油乳化/进水
1. 气缸垫冲坏
2. 缸盖裂纹
3. 缸套穴蚀/裂纹
4. 机油冷却器泄漏
5. 湿式缸套密封圈损坏
1. 检查机油外观（乳白色）
2. 检查冷却液有无机油
3. 检查气缸垫
4. 检查缸盖和缸套
5. 检查机油冷却器
1. 更换气缸垫
2. 检修或更换缸盖
3. 更换缸套
4. 检修或更换机油冷却器
5. 更换缸套密封圈
机油温度过高
1. 机油冷却器堵塞
2. 冷却系统故障
3. 机油不足
4. 轴瓦磨损
5. 长时间高负荷运行
1. 检查机油冷却器
2. 检查冷却系统
3. 检查机油油位
4. 检查轴瓦
5. 检查运行工况
1. 清洗或更换机油冷却器
2. 检修冷却系统
3. 添加机油
4. 更换轴瓦
5. 调整运行工况，避免长时间满负荷

💡 润滑系统维保要点： 1）定期检查机油油位和品质，建议每天检查油位；2）定期更换机油和机油滤清器，按厂家推荐周期执行，通常每250500小时；3）使用符合规格的优质机油，不同季节选择合适粘度；4）定期检测机油样（SOS检测），监控发动机内部状态；5）定期检查曲轴箱通风系统，保持正常。
7.4 故障四：冷却系统故障
故障现象
可能原因
诊断方法
维修方案
水温过高/过热
1. 冷却液不足
2. 节温器故障（打不开）
3. 散热器堵塞
4. 水泵故障
5. 风扇/风扇离合器故障
6. 气缸垫冲坏
7. 喷油正时不对
8. 长时间高负荷运行
9. 水垢过多
1. 检查冷却液液位
2. 检查节温器开度
3. 检查散热器外观和通风
4. 检查水泵流量和异响
5. 检查风扇工作情况
6. 检查气缸垫
7. 检查喷油正时
8. 检查运行工况
9. 检查冷却系统水垢
1. 添加冷却液，检查泄漏
2. 更换节温器
3. 清洗或更换散热器
4. 检修或更换水泵
5. 检修风扇/风扇离合器
6. 更换气缸垫
7. 校准喷油正时
8. 调整运行工况
9. 清洗冷却系统水垢
水温过低
1. 节温器故障（关不严）
2. 环境温度过低
3. 风扇常转
1. 检查节温器
2. 考虑环境因素
3. 检查风扇控制
1. 更换节温器
2. 正常现象，注意暖机
3. 检修风扇离合器/控制
冷却液泄漏
1. 水管/接头泄漏
2. 水泵水封泄漏
3. 散热器泄漏
4. 气缸垫冲坏（内漏）
5. 缸盖/缸体裂纹
6. 暖风水箱泄漏
7. 湿式缸套密封圈泄漏
1. 目视检查外部泄漏
2. 检查水泵泄水孔
3. 检查散热器
4. 检查机油有无进水
5. 检查缸盖/缸体
6. 检查暖风水箱
7. 检查缸套密封圈
1. 修复或更换水管/接头
2. 检修或更换水泵
3. 焊修或更换散热器
4. 更换气缸垫
5. 检修或更换缸盖/缸体
6. 修复或更换暖风水箱
7. 更换缸套密封圈
冷却液中有气泡/翻水
1. 气缸垫冲坏
2. 缸盖裂纹
3. 缸套裂纹
4. 喷油器铜套泄漏
1. 观察膨胀水箱气泡
2. 检查气缸垫
3. 检查缸盖和缸套
4. 检查喷油器铜套
1. 更换气缸垫
2. 检修或更换缸盖
3. 更换缸套
4. 更换喷油器铜套
水泵异响/漏水
1. 水泵轴承损坏
2. 水泵水封磨损
3. 叶轮松动/损坏
1. 听异响位置
2. 检查水泵泄水孔
3. 检查水泵叶轮
检修或更换水泵总成
💡 冷却系统维保要点： 1）定期检查冷却液液位和品质，建议每天检查液位；2）定期更换冷却液，建议每20004000小时或2年更换一次；3）使用符合规格的冷却液，注意防冻和防腐；4）定期清洗散热器外部，保持通风良好；5）定期检查节温器工作情况；6）定期检查水泵皮带张紧度和磨损情况；7）船用海水冷却系统需定期检查防腐锌块，及时更换。
7.5 故障五：启动困难与电控系统故障
7.5.1 机械版启动故障
故障现象
可能原因
诊断方法
维修方案
启动马达不转
1. 电瓶电量不足
2. 启动马达故障
3. 启动线路故障
4. 点火开关故障
5. 发动机卡死
1. 测量电瓶电压
2. 检查启动马达
3. 检查启动线路
4. 检查点火开关
5. 手动盘车检查
1. 充电或更换电瓶
2. 检修或更换启动马达
3. 修复启动线路
4. 更换点火开关
5. 查找卡死原因并修复
启动马达转但不着火
1. 燃油系统故障（不供油/雾化差）
2. 气缸压缩压力不足
3. 喷油正时不对
4. 进气系统故障
5. 环境温度过低
1. 检查燃油系统
2. 测量气缸压缩压力
3. 检查喷油正时
4. 检查进气系统
5. 考虑环境温度
1. 检修燃油系统
2. 检修发动机内部
3. 校准喷油正时
4. 检修进气系统
5. 使用预热装置或低温启动液
启动后熄火
1. 燃油供应不足
2. 油路进气
3. 怠速过低
4. 调速器故障
1. 检查燃油供应
2. 检查油路有无空气
3. 检查怠速转速
4. 检查调速器
1. 检修燃油系统
2. 排除油路空气
3. 调整怠速
4. 检修调速器
7.5.2 电控版启动与电控故障
故障现象
可能原因
诊断方法
维修方案
启动马达不转
1. 电瓶电量不足
2. 启动马达故障
3. ECM供电故障
4. 启动控制线路故障
5. 安全保护停机
1. 测量电瓶电压
2. 检查启动马达
3. 检查ECM供电
4. 检查启动控制线路
5. 检查安全保护状态
1. 充电或更换电瓶
2. 检修或更换启动马达
3. 修复ECM供电
4. 修复控制线路
5. 排除故障后复位保护
启动马达转但不着火
1. 喷油器不喷油
2. 燃油压力不足
3. ECM故障/程序错误
4. 转速传感器故障
5. 气缸压缩压力不足
6. 安全保护激活
1. 用卡特ET读取故障码
2. 检查喷油器驱动
3. 测量燃油压力
4. 检查ECM和传感器
5. 测量缸压
6. 检查安全保护
1. 检修喷油器
2. 检修燃油系统
3. 检修ECM或重新编程
4. 更换转速传感器
5. 检修发动机内部
6. 排除故障后复位
怠速不稳/游车
1. 喷油器工作不一致
2. 传感器信号不稳定
3. ECM标定问题
4. 进气系统漏气
5. 燃油压力波动
1. 用卡特ET读取实时参数
2. 断缸测试
3. 检查传感器
4. 检查进气管路
5. 检查燃油压力
1. 检修或更换喷油器
2. 更换故障传感器
3. 重新标定ECM
4. 修复漏气
5. 检修燃油系统
故障码频繁出现
1. 传感器故障
2. 执行器故障
3. 线束接触不良
4. ECM故障
5. 发动机内部故障
1. 用卡特ET读取详细故障码
2. 检查故障码相关部件
3. 检查线束
4. 检查ECM
5. 检查发动机内部
根据故障码内容针对性维修，更换故障部件，修复线束
ECM通信失败
1. ECM供电故障
2. 通信线路故障
3. ECM硬件故障
4. 诊断工具问题
1. 检查ECM供电电压
2. 检查通信线路
3. 检查ECM
4. 检查诊断工具
1. 修复供电
2. 修复通信线路
3. 更换ECM
4. 更换诊断工具或接口
💡 电控系统维保要点： 1）定期用卡特ET诊断工具读取故障码和参数，建议每5001000小时做一次全面诊断；2）保持ECM和线束清洁干燥，防止进水和腐蚀；3）定期检查线束插头和连接，防止松动和氧化；4）ECM编程标定需由***人员操作，不要随意修改参数；5）传感器是精密部件，避免碰撞和进水，定期检查接线。
7.6 故障六：涡轮增压器专项故障
故障现象
可能原因
诊断方法
维修方案
增压压力不足
1. 涡轮叶轮磨损/损坏
2. 压气机叶轮磨损/损坏
3. 涡轮轴承损坏
4. 废气旁通阀故障
5. 进气管路泄漏
6. 排气泄漏
7. 空滤堵塞
1. 测量增压压力
2. 检查涡轮叶轮
3. 检查轴承间隙
4. 检查废气旁通阀
5. 检查进气管路
6. 检查排气管路
7. 检查空滤
1. 检修或更换涡轮增压器
2. 检修或更换涡轮增压器
3. 更换涡轮增压器
4. 检修或更换旁通阀执行器
5. 修复泄漏
6. 修复泄漏
7. 更换空滤
涡轮增压器异响
1. 轴承损坏
2. 叶轮擦壳
3. 异物进入
4. 润滑不良
1. 听异响特点
2. 检查轴向和径向间隙
3. 检查叶轮有无损伤
4. 检查机油供应
1. 更换涡轮增压器
2. 更换涡轮增压器
3. 清除异物，检查损伤
4. 检查机油管路和压力
涡轮增压器漏油
1. 密封环损坏
2. 轴承损坏
3. 机油压力过高
4. 回油不畅
5. 曲轴箱压力过高
1. 检查进气管道有无机油
2. 检查排气有无机油
3. 测量机油压力
4. 检查回油管
5. 检查曲轴箱通风
1. 更换涡轮增压器
2. 更换涡轮增压器
3. 检查机油压力调节阀
4. 疏通回油管
5. 检修曲轴箱通风
涡轮增压器转速过高/喘振
1. 废气旁通阀故障
2. 增压压力传感器故障
3. 进气系统堵塞
4. 发动机负荷突变
1. 检查旁通阀
2. 检查增压压力传感器
3. 检查进气系统
4. 检查运行工况
1. 检修或更换旁通阀
2. 更换传感器
3. 清理进气系统
4. 平稳操作，避免负荷突变

💡 涡轮增压器维保要点： 1）定期检查涡轮增压器，建议每20003000小时检查一次；2）使用优质机油，定期更换，保证润滑；3）启动后怠速暖机，停机前怠速冷却，避免立即启停；4）定期检查空滤，防止异物进入涡轮；5）定期检查废气旁通阀执行器工作情况；6）涡轮增压器是精密部件，建议由***人员检修。
八、关键诊断参数与官方标准值
8.1 核心性能参数标准值
参数项目
标准值/范围
备注说明
机油压力（额定转速）
0.30.6MPa（约4590psi）
正常工作范围，具体机型略有差异
机油压力（怠速）
≥0.1MPa（约15psi）
最低允许值，低于此值需检查
机油压力安全停机
低怠速约69 kPa（10 psi）
高怠速约207 kPa（30 psi）
安全保护停机值，具体机型参考手册
满负荷最小机油压力
约345400 kPa（5060 psi）
满负荷时的最低要求
冷却液正常工作温度
7799℃
最佳工作温度范围
冷却液最高允许温度
约105110℃
超过此温度需停机检查
气缸压缩压力
≥2832bar（约2.83.2MPa）
正常缸压，各缸压差≤10%
气缸压缩压力最低值
≥25bar（约2.5MPa）
低于此值或压差超15%为异常
燃油压力（满负荷）
＞276kPa（约40psi）
燃油岐管油压，低于此值需检查
增压压力（额定工况）
约0.150.3MPa（约2045psi）
具体机型和工况不同有差异
排气温度（各缸）
约400600℃（正常工况）
各缸温差不宜过大
气门间隙（冷态）
进气门：约0.380.5mm
排气门：约0.761.0mm
具体机型参考维修手册，3606/3608通用范围
气门桥调整锁紧扭矩
200 ± 25 N·m（150 ± 18 lb ft）
官方标准扭矩值
曲轴轴向间隙
约0.100.30mm
具体机型参考手册
缸体平面度
≤0.040mm（0.0016"）
超过此值说明缸体变形
皮带张紧度
挠度约1015mm（90N力按压）
新皮带和旧皮带标准不同
电瓶电压（启动前）
≥12.5V（12V系统）或≥25V（24V系统）
低于此值可能启动困难
启动转速
≥100150rpm
低于此转速可能不着火
8.2 常用故障码速查（电控版）
故障码
故障描述
可能原因
处理建议
P0251
喷油泵燃油计量阀A电路故障
喷油泵电磁阀故障、线路故障、ECM故障
检查电磁阀和线路，必要时更换
P0252
喷油泵燃油计量阀A电路范围/性能
喷油泵调校不当、电磁阀卡滞、燃油压力异常
检查喷油泵和燃油压力，必要时调校
P0507
怠速控制系统转速高于预期
怠速控制阀故障、进气漏气、传感器故障
检查怠速控制、进气系统、传感器
P0520
机油压力传感器/开关电路故障
机油压力传感器故障、线路故障、ECM故障
检查传感器和线路，必要时更换
P0113
进气温度传感器电路输入电压高
进气温度传感器故障、线路断路、ECM故障
检查传感器和线路，必要时更换
P0117
冷却液温度传感器电路输入电压低
水温传感器故障、线路短路、ECM故障
检查传感器和线路，必要时更换
P0217
发动机冷却液过热
冷却系统故障、长时间高负荷、环境温度高
检修冷却系统，降低负荷
P0234
涡轮增压器增压过度
废气旁通阀故障、增压压力传感器故障
检查旁通阀和传感器
P0335
曲轴位置传感器A电路故障
转速传感器故障、线路故障、信号盘故障
检查传感器和线路，必要时更换
Flash Code 15
机油压力/ICP传感器相关
机油压力传感器、ICP传感器故障
检查相关传感器和线路
Flash Code 11
进气温度相关
进气温度传感器故障
检查进气温度传感器
Flash Code 25
增压压力相关
增压压力传感器、涡轮增压器故障
检查增压压力传感器和涡轮
💡 诊断工具说明： 电控版3606/3608发动机推荐使用卡特ET（Electronic Technician）诊断软件，可读取故障码、实时参数、冻结帧数据，执行断缸测试、喷油器测试、参数标定等功能。燃气版使用ADEM诊断工具。
九、官方维修保养技术支持方案
9.1 保养周期与项目
9.1.1 日常保养（每班/每天）
保养项目
保养内容
注意事项
机油检查
检查机油油位，观察机油颜色和状态
冷机或停机15分钟后检查，油位在上下刻度之间
冷却液检查
检查冷却液液位，观察颜色和状态
注意防烫伤，热机不要打开水箱盖
燃油检查
检查燃油油位，排放燃油滤清器积水
每天排放油水分离器积水
空气滤清器
检查空滤阻力指示器，必要时更换
阻力指示器变红时更换
泄漏检查
检查发动机有无机油、燃油、冷却液泄漏
重点检查管路接头和密封部位
异响检查
监听发动机有无异常响声
注意听气门、涡轮、轴承等部位
仪表检查
检查各仪表读数是否正常
机油压力、水温、转速、油压等
电瓶检查
检查电瓶电压和接线
清洁接线柱，防止氧化
9.1.2 250500小时保养
保养项目
保养内容
注意事项
更换机油
排放旧机油，添加新机油
使用符合规格的机油，不同季节选合适粘度
更换机油滤清器
更换机油滤清器
安装前注满新机油，密封圈涂机油
更换燃油滤清器
更换燃油滤清器和油水分离器
注意排气，防止油路进气
检查空气滤清器
检查空滤，必要时更换
多尘环境缩短更换周期
检查冷却系统
检查冷却液液位和品质，检查水管
检查水管有无老化和渗漏
检查皮带
检查皮带张紧度和磨损情况
过松过紧都不好，按标准调整
检查涡轮增压器
检查涡轮有无异响和泄漏
检查进回油管有无泄漏
紧固检查
检查主要螺栓螺母紧固情况
重点检查排气管、进气管等
清洁保养
清洁发动机外表，保持清洁
便于检查泄漏和散热
9.1.3 10002000小时保养
保养项目
保养内容
注意事项
更换冷却液
排放旧冷却液，清洗冷却系统，添加新冷却液
使用符合规格的冷却液，注意防冻防腐
更换空气滤清器
更换空气滤清器内外芯
确保安装密封良好
检查气门间隙
检查并调整气门间隙
冷态调整，按官方标准值
检查喷油器
检查喷油器工作情况，必要时调校
机械版可断油测试，电控版用ET诊断
检查喷油泵
检查喷油泵工作情况，必要时调校
机械版建议***调校
检查涡轮增压器
详细检查涡轮增压器状态
检查叶轮间隙、有无擦壳和漏油
检查中冷器
检查中冷器有无堵塞和泄漏
必要时清洗或压力测试
检查机油冷却器
检查机油冷却器有无堵塞和泄漏
必要时清洗或测试
检查启动马达
检查启动马达工作情况
清洁换向器，检查碳刷
检查充电发电机
检查发电机发电情况和轴承
检查皮带和轴承润滑
全面诊断
电控版用卡特ET做全面诊断
读取故障码、参数，执行性能测试
9.1.4 40006000小时保养
保养项目
保养内容
注意事项
喷油器调校/更换
拆下喷油器，测试调校或更换
建议***检测设备调校
喷油泵调校
拆下喷油泵，***调校
建议***调校服务
水泵检查
检查水泵轴承和水封
必要时更换水泵
节温器检查
检查节温器开启温度和开度
必要时更换节温器
气缸盖检查
检查气缸盖有无裂纹和变形
必要时研磨气门或更换缸盖
活塞环检查
检查活塞环磨损情况
通过缸压和机油消耗判断
曲轴轴承检查
检查主轴瓦和连杆瓦磨损
通过机油压力和异响判断
凸轮轴检查
检查凸轮轴磨损情况
检查气门升程和凸轮外观
减震器检查
检查曲轴减震器
橡胶减震器检查有无裂纹老化
大修评估
全面评估发动机状态，确定是否需要大修
综合考虑缸压、机油消耗、动力等因素
9.1.5 大修周期（建议）
发动机类型
首次大修周期
备注
柴油工业版
约1500020000小时
正常使用和保养情况下
柴油发电机组版
约2000025000小时
负载稳定，运行条件好
柴油船用版
约1200018000小时
船用工况复杂，负荷变化大
石油钻井版
约1000015000小时
工况恶劣，负荷重
燃气版
约2000030000小时
燃气燃烧温度低，磨损小
💡 大修周期说明： 以上为建议值，实际大修周期受使用工况、保养质量、燃油/燃气品质、环境条件等多种因素影响。建议通过SOS机油检测、缸压测试、动力测试等手段综合评估发动机状态，科学确定大修时机。
9.2 气门间隙调整详细步骤
9.2.1 调整前准备
准备项目
详细说明
工具准备
塞尺（厚薄规）、扳手、扭力扳手、盘车工具、正时销
发动机状态
冷机状态，冷却液温度低于60℃
安全准备
停机、断电、挂牌，防止误启动
资料准备
查阅对应机型维修手册，确认气门间隙标准值
9.2.2 调整步骤
步骤
操作内容
注意事项
第一步：盘车到一缸上止点
1. 拆下飞轮壳上的正时孔盖
2. 用盘车工具转动曲轴
3. 插入正时销，锁定曲轴在一缸压缩上止点
确认一缸进排气门都关闭，气门有间隙
第二步：调整一缸气门
1. 松开气门桥调整螺钉锁紧螺母
2. 用塞尺测量气门间隙
3. 转动调整螺钉，调整到标准间隙
4. 按规定扭矩拧紧锁紧螺母
5. 重新检查间隙，确保正确
塞尺拉动有轻微阻力为宜；锁紧后必须复检
第三步：调整对应缸气门
根据点火顺序，依次调整其他缸的气门
直列六缸：153624；直列八缸：16258374
第四步：盘车到下一个位置
拔出正时销，转动曲轴到下一个缸的压缩上止点
每次转动对应角度，六缸每次转120°，八缸每次转90°
第五步：重复调整
重复上述步骤，调整完所有缸的气门
确保每个缸都在压缩上止点时调整
第六步：检查气门桥
检查气门桥是否平整，两端都能接触气门
气门桥倾斜会导致气门工作不一致
第七步：复检
全部调整完后，再复检一遍所有气门间隙
确保都在标准范围内
第八步：恢复安装
装回气门室盖，连接好相关管路和线路
更换气门室盖垫，确保密封
9.2.3 标准值参考
机型
进气门间隙（冷态）
排气门间隙（冷态）
锁紧螺母扭矩
3606/3608通用范围
约0.380.5mm
约0.761.0mm
200 ± 25 N·m
具体机型
以维修手册为准
以维修手册为准
以维修手册为准
❗ 重要提示： 3606/3608发动机型号众多，不同版本气门间隙可能有差异，调整前务必查阅对应机型的官方维修手册，确认准确的标准值。以上数值为参考范围，不作为调整依据。
9.3 喷油器检测与更换步骤
9.3.1 机械版喷油器检测
步骤
操作内容
注意事项
第一步：拆下喷油器
1. 拆下高压油管
2. 拆下喷油器固定螺母
3. 取出喷油器和铜垫
注意保护喷油嘴，不要碰伤
第二步：外观检查
检查喷油嘴有无积碳、磨损、烧蚀
严重积碳或磨损需更换
第三步：试验台检测
1. 将喷油器安装到试验台上
2. 测试开启压力
3. 检查雾化质量
4. 检查有无滴油
开启压力应符合标准；雾化应均匀；不允许滴油
第四步：清洗调校
1. 拆开喷油器，清洗各部件
2. 更换损坏的密封件
3. 重新组装调校
精密部件，注意清洁，不要损伤密封面
第五步：安装喷油器
1. 更换喷油器铜垫
2. 装入喷油器
3. 按规定扭矩拧紧固定螺母
4. 连接高压油管
铜垫必须更换，确保密封；高压油管接头要拧紧
9.3.2 电控版喷油器检测
步骤
操作内容
注意事项
第一步：ET诊断
1. 连接卡特ET诊断工具
2. 读取故障码
3. 执行断缸测试
4. 执行喷油器性能测试
通过诊断初步判断故障缸
第二步：拆下喷油器
1. 断开喷油器线束
2. 拆下高压油管/燃油管
3. 拆下喷油器固定件
4. 取出喷油器
注意保护喷油嘴和电气接头
第三步：***检测
送到***检测站，用专用设备检测喷油器性能
包括喷油量、雾化、泄漏、响应时间等
第四步：编码匹配
新喷油器安装前需读取喷油器编码，并写入ECM
确保ECM识别新喷油器，精确控制喷油量
第五步：安装喷油器
1. 更换密封件和铜垫
2. 装入喷油器
3. 按规定扭矩拧紧
4. 连接燃油管和线束
密封件必须更换；线束接头要插紧到位
第六步：ET测试
安装完成后，用ET执行喷油器测试，确认工作正常
确认无故障码，各缸工作均匀
9.4 涡轮增压器拆装与检查步骤
9.4.1 拆卸步骤
步骤
操作内容
注意事项
第一步：准备工作
1. 停机冷却
2. 断开电瓶负极
3. 排放机油（如需要）
防止烫伤和误启动
第二步：拆卸管路
1. 拆下进气管
2. 拆下排气管
3. 拆下机油进油管
4. 拆下机油回油管
注意保护管路接口，不要损坏
第三步：拆卸涡轮
1. 拆下涡轮增压器固定螺栓
2. 取下涡轮增压器
3. 取下密封垫
涡轮较重，注意安全，防止掉落
9.4.2 检查项目
检查项目
检查内容
判定标准
叶轮检查
检查压气机叶轮和涡轮叶轮有无损伤、磨损、变形
叶片应完好，无裂纹、无变形、无擦痕
轴承间隙检查
测量涡轮轴的轴向间隙和径向间隙
超过标准值说明轴承磨损，需更换
密封检查
检查叶轮端有无机油泄漏痕迹
有机油说明密封环损坏，需更换
转动检查
用手转动涡轮轴，检查转动是否灵活
应转动灵活，无卡滞和异响
壳体检查
检查涡轮壳和压气机壳有无裂纹、变形
有裂纹或变形需更换
9.4.3 安装步骤
步骤
操作内容
注意事项
第一步：准备安装
1. 清洁安装面
2. 更换新的密封垫
3. 涡轮进油口加注干净机油
预润滑涡轮轴承，防止启动干磨
第二步：安装涡轮
1. 对准定位销
2. 装入涡轮增压器
3. 按规定扭矩和顺序拧紧固定螺栓
对角均匀拧紧，防止变形
第三步：连接管路
1. 连接机油进油管
2. 连接机油回油管
3. 连接进气管
4. 连接排气管
确保各管路连接密封良好，无泄漏
第四步：预润滑
断开喷油器或燃油供应，打马达带动发动机运转，让机油到达涡轮
确保涡轮轴承得到充分润滑
第五步：启动检查
1. 启动发动机，怠速运行
2. 检查涡轮有无异响和泄漏
3. 检查机油压力
怠速运行几分钟，确认正常后再增加负荷
9.5 缸体平面度检查与校正
9.5.1 检查步骤
步骤
操作内容
注意事项
第一步：准备工作
1. 拆下气缸盖
2. 清洁缸体平面
彻底清除旧缸垫和积碳
第二步：放置直尺
将精密直尺放在缸体平面上
沿纵向、横向、对角线多个方向测量
第三步：测量间隙
用塞尺测量直尺与缸体平面之间的间隙
记录最大间隙值和位置
第四步：记录结果
记录各个方向的测量结果
确定最大变形量和变形位置
9.5.2 标准值与处理
平面度数值
状态判定
处理方案
≤0.040mm（0.0016"）
合格
正常使用，无需处理
0.0400.10mm
轻度变形
可铣削加工校正，注意加工量
＞0.10mm
严重变形
需***校正或更换缸体
9.5.3 注意事项
注意事项
详细说明
加工限制
缸体平面铣削加工量有限制，不能超过最大允许值，否则会影响压缩比和活塞顶隙
缸体变形原因
缸体变形通常由过热、紧固不当、安装基础不平、冲击等原因引起，需查找原因并避免
安装基础
大型发动机安装基础必须平整牢固，否则会导致缸体变形和曲轴弯曲
***检测
缸体平面度检测建议由***人员使用***工具进行，确保准确
十、售后服务与技术支持体系
10.1 官方服务网络
服务类型
服务内容
覆盖范围
卡特彼勒经销服务商
原厂配件销售、发动机维修、技术支持、保养服务
全国主要城市，全球服务网络
卡特彼勒服务中心
发动机大修、***检测、ECM编程、故障诊断
重点城市和区域中心
现场服务
上门维修、现场保养、紧急救援
有服务网点的地区
远程技术支持
电话咨询、远程诊断、技术指导
全国范围
SOS油液检测
机油、冷却液检测分析，监控发动机状态
全国范围，邮寄样品
培训服务
操作培训、维修培训、技术培训
定期举办或定制
10.2 ***服务商服务内容
服务项目
服务内容
适用场景
发动机大修
整机拆解、检测、更换磨损件、组装、调试、测试
发动机达到大修周期或出现严重故障
喷油器检测维修
喷油器清洗、检测、调校、更换密封件、维修
喷油器堵塞、磨损、雾化不良等故障
喷油泵调校
喷油泵拆解、清洗、调校、更换磨损件、测试
喷油泵供油不足、油耗高、动力不足
涡轮增压器维修
涡轮拆解、检测、更换轴承、更换密封、动平衡、组装
涡轮增压器异响、漏油、增压不足
ECM诊断编程
故障码读取、参数调整、程序刷新、ECM更换编程
电控系统故障、ECM更换、性能优化
气门研磨
气门拆卸、研磨、检测、更换气门油封、调整间隙
气门密封不良、漏气、烧蚀
缸体缸盖维修
平面铣削、气门座圈更换、导管更换、裂纹修复
缸体缸盖变形、裂纹、气门座磨损
曲轴维修
曲轴磨削、抛光、探伤、更换轴瓦
曲轴磨损、拉伤、弯曲
现场维保
上门保养、故障排除、定期巡检
不方便移动的设备、偏远地区
发电机组维保
发电机组保养、负载测试、并机调试、自动切换测试
备用电源、主用发电机组
船用发动机维保
船用发动机保养、坞修、船级社检验、海水系统维护
船舶主机、辅机
燃气发动机维保
燃气发动机保养、燃气系统检测、空燃比调整、排放测试
天然气发动机、沼气发动机
10.3 紧急故障处理流程
步骤
处理内容
注意事项
第一步：安全停机
1. 出现严重故障立即停机
2. 切断电源和燃料供应
3. 做好安全防护
机油压力低、水温高、异响等严重故障必须立即停机
第二步：初步判断
1. 观察故障现象
2. 记录故障码（电控版）
3. 检查油位、水位等
不要盲目拆解，先做初步判断
第三步：联系服务商
1. 联系***服务商
2. 说明故障现象和发动机型号
3. 提供序列号等信息
选择有资质、有经验的服务商
第四步：现场处理
1. 服务商到达现场
2. ***检测诊断
3. 确定故障原因和维修方案
配合服务商提供必要的信息和条件
第五步：维修实施
1. 按维修方案实施维修
2. 使用合格配件
3. ***人员操作
关键部件建议使用原厂配件
第六步：测试验收
1. 维修完成后启动测试
2. 检查各项参数是否正常
3. 确认故障排除
必须测试确认正常后才能投入使用
第七步：记录归档
1. 记录故障原因和维修内容
2. 记录更换的配件
3. 归档维修记录
便于后续维护和故障分析
10.4 日常使用注意事项
注意事项
详细说明
启动前检查
每次启动前检查机油油位、冷却液液位、燃油油位，确保正常；检查周围有无障碍物和泄漏
暖机运行
启动后怠速暖机几分钟，待机油压力和水温正常后再逐渐增加负荷；不要启动后立即加负荷
负荷控制
避免长时间满负荷运行，合理控制负荷；避免负荷突变，平稳加减负荷
停机冷却
停机前怠速运行几分钟，让发动机均匀冷却，特别是带涡轮增压器的发动机；不要高负荷后立即停机
燃油/燃气品质
使用符合规格的优质燃油/燃气，保证清洁度；电控版对燃油清洁度要求极高，劣质燃油会损坏喷油器
机油品质
使用符合规格的优质机油，按周期更换；不同品牌和粘度的机油不要混用
冷却液品质
使用符合规格的冷却液，注意防冻和防腐；定期更换，不要直接加水
空气滤清器
定期检查和更换空滤，多尘环境缩短周期；不要使用不合格的空滤，防止灰尘进入气缸造成磨损
定期保养
严格按保养周期进行保养，不要超期使用；保养项目要做全，不要只换机油机滤
运行监控
运行中注意观察仪表，发现异常及时处理；机油压力低、水温高、异响等必须立即停机检查
记录管理
做好运行记录和保养记录，记录运行时间、故障、保养项目、更换配件等；便于跟踪发动机状态
操作人员培训
操作人员应经过培训，熟悉发动机性能和操作方法；不要违规操作，避免人为损坏
 本方案基于卡特彼勒3606/3608系列发动机公开技术资料和行业经验整理，旨在为配件采购、故障诊断、维修保养提供参考。3600系列发动机型号众多，不同版本参数和结构可能有差异，具体维修操作请以官方维修手册为准。重要部件和关键操作建议由***人员实施，确保安全和质量。
