卡特彼勒CAT 3412发动机130-1806铅笔式喷油器技术手册

卡特彼勒CAT 3412发动机130-1806铅笔式喷油器技术手册（故障分析+正规批发销售公司+维修保养技术支持）
一、基础原厂信息
零件型号：130-1806（也写作1301806）
原厂交叉等效件号：4W7019、130-1804、7W7035、173-4061、198-6877（不同版本/升级替代件号）
原厂名称：PencilFuelInjectorNozzle铅笔式燃油喷油器（喷油嘴总成）
配件定位：卡特彼勒3412系列V型12缸大功率柴油发动机燃油系统核心精密部件，安装于气缸盖内，将高压燃油以精确的压力、雾化状态、喷油量和喷油定时喷入燃烧室，是决定发动机动力性、燃油经济性、排放和运转平稳性的关键部件；3412发动机广泛应用于矿用卡车、发电机组、船舶动力、石油钻井等重载大功率场景，喷油器直接影响发动机燃烧效率、输出功率、油耗水平和排放指标，对发动机可靠性和使用寿命至关重要。

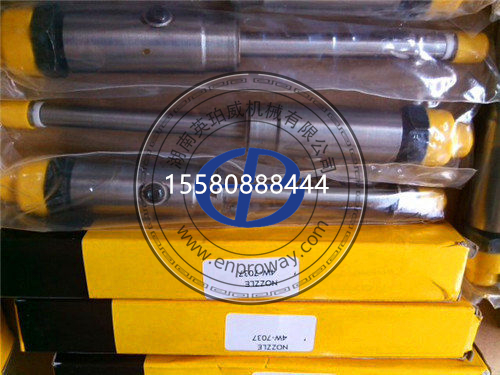

结构形式：铅笔式（笔式）喷油器总成，细长圆柱形结构；内置针阀偶件、调压弹簧、挺杆、喷油嘴头；整体式设计，直接安装于气缸盖喷油器孔内；高压燃油从顶部进入，通过针阀偶件从喷孔喷出；自带密封垫圈，密封燃烧室；每缸1个，3412V12发动机共12个（每列6个）。
原厂互换说明：专门适配卡特彼勒3412系列V型12缸柴油发动机；不同型号发动机喷油器开启压力、喷雾角度、喷孔参数不同，完全不通用；禁止使用普通副厂喷油嘴替代原厂喷油嘴，雾化差、压力不准、寿命短会导致燃烧不良、动力不足、油耗高、积碳严重等故障；3412C和3412E喷油器参数可能有差异，建议核对件号。
材质工艺：不锈钢本体，耐腐蚀耐高温；针阀偶件采用优质轴承钢/高速钢，精密研磨配对，间隙0.001-0.003mm；针阀和针阀体互研，不可互换；调压弹簧采用优质弹簧钢，弹力稳定持久；喷孔采用电火花精密加工，6孔设计，孔径和角度精确；出厂经过严格的流量、压力、雾化测试，各缸性能一致。

二、精准适配机型与设备
1.适配核心发动机
卡特彼勒3412、3412C、3412E系列V型12缸柴油发动机
2.适配整机设备
矿用卡车：卡特彼勒773B、773D、773E、775G等系列矿用自卸卡车
发电机组：卡特彼勒3412系列柴油发电机组（常用功率500-700kW）
船舶动力：3412系列船用柴油发动机、船舶主辅机
石油钻井：石油钻井平台、钻机用3412发动机
工程机械：大型装载机、推土机、挖掘机等配置3412发动机的设备
工业动力：工业用3412发动机动力机组、泵组、压缩机
其他：搭载3412发动机的卡特彼勒重型工程机械、矿山设备
3.配套关联维保配件
高压油管、喷油器密封垫圈、回油管、柴油滤芯、油水分离器、高压油泵/燃油泵、喷油器压紧螺栓、喷油器调整垫片、燃油喷油器驱动泵
互换区分：本款为3412发动机专用铅笔式喷油器，与其他型号发动机喷油器开启压力、喷雾角度、长度、安装尺寸不同，不可互换；不同功率标定的3412发动机喷油器参数可能有差异，建议核对件号；机械喷油和电喷发动机喷油器完全不同，严禁混用；3406、3408等发动机喷油器与3412不通用。
三、原厂核心技术参数
结构形式：铅笔式（笔式）机械喷油器总成
材质：不锈钢本体，针阀偶件轴承钢/高速钢
喷孔数量：6孔设计（多孔式）
开启压力：约2500～3000psi（约17.2～20.7MPa），原厂标准值约2800psi
喷雾角度：约150°～160°，与燃烧室形状匹配
针阀升程：约0.25～0.40mm
针阀偶件间隙：0.001～0.003mm，精密配对
工作温度：-40℃～400℃（燃烧室端）
最高喷油压力：约30～40MPa
每台数量：3412V12发动机12个，每缸1个
总成重量：约0.5～0.8kg/个
密封方式：铜垫圈密封燃烧室，上部O型圈密封
设计使用寿命：
规范保养、合格燃油：6000～10000小时或随发动机大修检查更换
劣质燃油、保养不及时：2000～4000小时可能出现故障
工作原理：高压燃油泵产生的高压燃油通过高压油管进入喷油器，当燃油压力超过调压弹簧预紧力时，针阀升起，高压燃油通过6个喷孔以雾状喷入燃烧室；当油泵供油结束，压力下降，针阀在弹簧力作用下迅速关闭，停止喷油；喷油器将高压燃油雾化成细小油滴，与空气充分混合，保证燃烧完全；通过调整调压弹簧预紧力可以调整开启压力；3412V型发动机左右两列各6个喷油器，由高压油泵分别供油。
四、强制更换喷油器判定标准
针阀偶件磨损严重，回油量过大，开启压力低于标准值10%以上，必须更换
针阀卡滞、咬死，无法开启或关闭，必须更换
喷孔堵塞、积碳严重，雾化不良，无法清洗恢复，必须更换
针阀密封锥面磨损，滴油、漏油，必须更换
喷油嘴头积碳、烧蚀、损坏，必须更换
喷雾形状不良、偏射、滴油，无法调整恢复，必须更换
发动机冒黑烟、动力不足、油耗高，确认是喷油器故障，必须更换
发动机大修时，12个喷油器建议全部检测，磨损超标的更换
五、典型故障现象、成因与连锁危害（核心重点）
1.雾化不良、燃烧不完全、冒黑烟、动力不足
现象：发动机冒黑烟，尤其加速和大负荷时明显；动力不足，加速无力；油耗升高10%～30%；燃烧室积碳严重；排气温度高；各缸工作不均匀。
成因：①130-1806喷油器开启压力过低，针阀提前开启，雾化不良；②喷孔积碳堵塞，喷孔变小或部分堵塞，喷雾形状不良；③针阀磨损，密封不良，燃油雾化差；④调压弹簧弹力下降，开启压力降低；⑤柴油质量差，杂质多，造成喷孔堵塞和针阀磨损；⑥喷油器安装不当，密封不良，压缩压力不足。
危害：雾化不良导致燃油燃烧不完全，冒黑烟，污染环境；燃烧不完全导致动力下降，加速无力，作业效率降低；油耗大幅升高，运营成本增加；未燃烧的燃油冲刷气缸壁，破坏润滑油膜，加剧气缸、活塞、活塞环磨损；积碳严重，会堵塞活塞环、气门、喷油嘴，形成恶性循环；积碳会导致气门密封不良，压缩压力下降，动力进一步降低；排气温度高，会损坏涡轮增压器和排气门；3412大功率发动机喷油器故障影响更大，可能导致单缸不工作，发动机振动大。
2.针阀卡滞、咬死、缺缸工作、发动机抖动
现象：发动机缺缸，运转不稳，抖动严重；有明显的"突突"声；个别缸不工作或工作不良；动力严重不足；可能敲缸；V型发动机左右列工作不均匀。
成因：①柴油中有水或杂质，导致针阀锈蚀卡滞；②喷油器冷却不良，温度过高，针阀热变形咬死；③积碳进入针阀偶件间隙，导致针阀卡滞；④针阀偶件磨损，间隙过大，燃油漏入，积碳卡滞；⑤长期不用，针阀锈蚀卡滞；⑥安装时扭矩过大，喷油器变形，针阀卡滞。
危害：针阀卡滞在开启位置会导致该缸持续喷油，燃油不能雾化，大量未燃烧燃油进入气缸，冲刷缸壁，稀释机油，造成拉缸、烧瓦等严重故障；针阀卡滞在关闭位置会导致该缸不工作，发动机缺缸，抖动严重，动力不足；缺缸工作会导致发动机运转不平衡，加剧曲轴、轴承等部件磨损；大量未燃烧燃油进入排气系统，会在排气管燃烧，造成放炮、增压器损坏；3412V12发动机单缸不工作影响相对较小，但多缸故障会导致严重动力不足；严重时会导致发动机无法启动或突然熄火。
3.滴油、漏油、后燃、敲缸、排气温度高
现象：喷油器滴油，排气冒黑烟或白烟；怠速不稳；有敲缸声，尤其怠速时明显；油耗高；喷油嘴头积碳严重；排气温度不均匀，个别缸温度高。
成因：①针阀密封锥面磨损，密封不良，针阀关闭后仍有燃油滴出；②调压弹簧弹力不足或断裂，针阀关闭不严；③针阀卡滞在半开启位置，关闭不严；④喷孔磨损变大，燃油雾化不良，形成油滴；⑤高压油管接头漏油，进入气缸的燃油不正常。
危害：滴油导致燃油不能完全雾化燃烧，形成后燃，排气冒黑烟，油耗升高；滴入气缸的燃油会冲刷缸壁润滑油膜，加剧气缸和活塞环磨损；后燃会导致排气温度过高，损坏排气门、涡轮增压器；滴油会造成燃烧粗暴，产生敲缸声，加剧发动机部件损坏；滴油会导致喷油嘴头积碳越来越严重，最终喷孔堵塞；严重滴油会导致燃油稀释机油，造成发动机润滑不良，引发烧瓦、拉缸等重大故障；3412大功率发动机后燃会导致排温过高，损坏增压器和排气管路。
4.开启压力异常、各缸不均匀、运转不稳、振动大
现象：发动机怠速不稳，抖动；各缸排气温度差异大；动力不足；个别缸有敲击声；油耗不均匀；V型左右列工作不平衡。
成因：①调压弹簧弹力不一致，各缸喷油器开启压力差异大；②调压螺钉松动，开启压力变化；③针阀磨损程度不同，各缸喷油量差异大；④喷油器使用时间长，性能衰减不一致；⑤调整不当，各缸压力不均匀。
危害：各缸工作不均匀导致发动机运转不稳，抖动，影响驾驶舒适性；个别缸负荷过大，容易损坏；各缸温度差异大，会导致气缸盖热应力不均，容易变形开裂；动力输出不平稳，会加剧传动系统冲击磨损；油耗升高，经济性下降；V型发动机左右列工作不均匀会导致发动机横向振动大；长期不均匀工作会缩短发动机整体寿命。
5.回油量过大、供油不足、动力下降、热启动困难
现象：发动机动力不足，加速无力；大负荷时转速上不去；回油管回油量明显增多；启动困难，尤其热启动困难；油耗升高。
成因：①针阀与针阀体导向面磨损，配合间隙过大，高压燃油从间隙泄漏，回油量增加；②针阀升程过大，密封时间短，回油增多；③喷油器体与针阀体结合面密封不良，漏油；④调压弹簧端面磨损，弹簧歪斜，针阀偏磨，泄漏增加；⑤柴油中有杂质，磨损针阀偶件。
危害：回油量过大导致实际喷入气缸的燃油减少，动力不足，加速无力；大负荷时供油量不足，转速上不去，作业效率降低；泄漏的燃油通过回油管回到油箱，造成高压油泵负荷增加，磨损加剧；热启动时燃油泄漏，导致高压建立困难，启动困难；针阀磨损加剧会导致喷油压力进一步降低，雾化更差，形成恶性循环；严重时会导致发动机无法启动；3412发动机多个喷油器回油量大，会导致整体供油量不足，功率下降明显。
6.喷孔堵塞、积碳、供油不足、单缸不工作
现象：个别缸不工作或工作不良；发动机抖动；动力下降；排气温度低；喷油压力过高。
成因：①柴油质量差，杂质、胶质多，堵塞喷孔；②燃烧不完全产生的积碳堵塞喷孔；③柴油过滤不良，杂质进入喷油器；④长期怠速或低负荷运转，燃烧温度低，容易积碳；⑤喷油器滴油，喷孔处积碳。
危害：喷孔堵塞导致喷油量减少，该缸动力不足，发动机缺缸抖动；堵塞严重时该缸完全不工作；喷孔部分堵塞会导致喷雾形状不良，雾化差，燃烧不完全；积碳会加速针阀磨损，导致卡滞、滴油等故障；长期堵塞工作会导致发动机动力严重不足，油耗升高，其他缸负荷过大；3412V12发动机1-2个缸堵塞影响相对较小，但多个堵塞会导致严重动力不足。
六、现场快速排查步骤
断缸测试：发动机怠速运转，逐缸松开高压油管接头断油，观察发动机转速和声音变化，判断哪个缸工作不良；V型发动机左右列分别测试。
外观检查：检查高压油管有无漏油、脉动是否正常；检查回油管回油量是否正常；检查排气管各缸温度差异，用测温***或手感判断。
听声判断：用听诊器听各缸喷油器工作声音，正常应有清脆的"嗒嗒"声，声音异常说明喷油器有故障。
排气观察：观察排气颜色，冒黑烟说明雾化不良或滴油，冒白烟说明不发火或有水。
拆检测试：拆下可疑喷油器，在喷油器试验台上测试开启压力、雾化、密封性、喷雾形状。
真假故障区分：高压油泵故障、气门密封不良、气缸压力不足、柴油滤芯堵塞、涡轮增压器故障也会导致动力不足、冒黑烟；需通过断缸、气缸压力测试、油泵测试等方法区分，不能直接判定为喷油器故障；3412发动机还要区分是左列还是右列故障，缩小范围。

七、标准拆装SOP施工工艺
1.安全准备：发动机熄火停机，冷却至常温；准备好新的130-1806喷油器、工具、密封垫圈、柴油、清洗剂；清洁喷油器周围，防止杂物掉入气缸；穿戴好劳保用品，注意高压燃油安全。
2.拆卸相关部件：拆卸气门室盖、高压油管、回油管；做好各缸标记，避免装错，V型发动机左右列分别标记；用干净的布盖住油管接头，防止杂质进入。
3.拆卸喷油器：拆卸喷油器压紧螺栓；使用专用拉器拔出喷油器；如果喷油器卡滞，可使用专用工具轻轻震动取出，禁止硬敲；取出旧的密封垫圈，清理安装孔内的积碳和杂物。
4.清洁检查：清洁气缸盖喷油器安装孔，去除积碳和杂物；检查安装孔有无损伤、腐蚀；检查高压油管接头是否完好；清理高压油管和回油管内的杂质。
5.新件预检测试：核对原厂件号130-1806，检查喷油器外观无损伤；在喷油器试验台上测试开启压力、雾化质量、密封性、喷雾形状，确保符合原厂标准；新喷油器通常已经过预调，安装前建议复测；12个喷油器尽量保证性能一致。
6.安装准备：更换新的铜密封垫圈，确保垫圈完好；在喷油器密封面和O型圈上涂抹少量清洁柴油；不要在喷油器上涂抹机油或其他润滑脂。
7.安装喷油器：将喷油器轻轻插入安装孔，确保到位，不要硬敲；安装压紧螺栓，按规定扭矩分2-3次均匀拧紧，扭矩约30～40N·m（根据具体机型），不要过紧，防止喷油器变形。
8.安装管路：按标记安装高压油管，接头拧紧到规定扭矩；安装回油管，确保连接可靠，无泄漏；不要拧得过紧，防止损坏接头。
9.排气操作：松开高压油管喷油器端接头；启动发动机或用手油泵泵油，排出燃油系统中的空气；看到有燃油流出后拧紧接头；逐缸排气，确保所有喷油器都排净空气。
10.怠速试运转：启动发动机，怠速运转；检查各接头有无漏油；观察发动机运转是否平稳，有无缺缸、异响；检查排气颜色是否正常；V型发动机左右列工作是否均匀。
11.性能测试：逐渐提高转速和负荷，测试加速性能；观察有无冒烟、异响；检查各缸工作是否均匀；确认动力恢复正常；测试大负荷时转速下降是否在正常范围。
12.验收：发动机怠速平稳，加速有力，无异常冒烟；各接头无泄漏；无异常响声；动力恢复，油耗正常即为合格；建议运行50～100小时后检查喷油器工作状态；3412发动机建议定期检测各缸排温，判断工作均匀性。
八、原厂130-1806vs副厂喷油嘴核心区别
1.原厂卡特彼勒130-1806喷油嘴
不锈钢本体，耐腐蚀耐高温；针阀偶件精密研磨配对，间隙0.001-0.003mm，密封好，寿命长；开启压力精确2800psi左右，各缸一致性好；6喷孔精密加工，流量一致，雾化均匀，燃烧完全；喷雾角度精确，与燃烧室匹配；6000-10000小时可靠使用，动力足、油耗低、排放好，杜绝雾化差、卡滞、滴油、早期磨损等故障。
2.劣质副厂喷油嘴
普通钢材，容易腐蚀；针阀偶件加工精度低，间隙大，不配对，磨损快；开启压力不准，各缸差异大，雾化差；喷孔加工粗糙，流量不一致，喷雾角度不对；油滴大，燃烧不完全；2000-4000小时甚至更短时间就出现故障，动力不足、冒黑烟、油耗高、积碳严重；劣质喷油器可能针阀卡滞、滴油，导致拉缸、烧瓦等严重发动机故障，维修成本远高于喷油器差价；3412大功率发动机用副厂喷油器风险更大，容易导致严重损坏。
九、维保硬性禁忌
禁止普通副厂喷油嘴、型号不对的喷油嘴替代130-1806原厂喷油嘴，雾化差、压力不准会导致燃烧不良、动力不足、损坏发动机。
禁止不同型号发动机喷油嘴互换错装，开启压力、喷雾角度、长度不同，错装会导致燃烧恶劣、发动机损坏。
禁止喷油器卡滞、滴油、雾化不良后继续运行，会导致拉缸、烧瓦、积碳等严重故障。
禁止使用劣质柴油、不按时更换柴油滤芯，杂质会磨损针阀偶件、堵塞喷孔，缩短喷油器寿命。
禁止安装喷油器时扭矩过大，会导致喷油器变形、针阀卡滞。
禁止不清洁就拆装喷油器，杂物掉入气缸或喷油器会导致严重磨损。
禁止只换个别缸喷油器，建议全部检测，磨损超标的一起更换，保证各缸工作均匀。
禁止喷油器进水，会导致针阀锈蚀卡滞。
禁止长期怠速或低负荷运转，会导致积碳严重，堵塞喷孔。
禁止3412发动机单缸长期不工作运行，会导致其他缸负荷过大，加剧磨损。
十、正规原厂批发销售公司（官方授权）
卡特彼勒官方授权正规批发供货渠道（130-1806原厂喷油嘴专供）
卡特彼勒授权经销商体系：卡特彼勒官方授权经销商网络，覆盖全国各主要矿山、工程、发电机组集中区域，现货批发130-1806原厂铅笔式喷油嘴，配套高压油管、密封垫圈、柴油滤芯、高压油泵等燃油系统配件供应，支持整件囤货、原厂溯源质保、含税联保，承接矿山企业、工程公司、发电机组服务商批量供货，配套全系卡特彼勒发动机燃油系统配件一站式供应，提供***喷油器检测、调校技术支持。
湖南英珀威机械设备有限公司：柴油发动机及工程机械配件***服务商，代理多个国际品牌原厂配件，现货供应130-1806原厂喷油嘴，配套各类发动机配件、易损件、大修件等，支持全国批量发货、正品溯源查验，提供喷油器检测调校服务，适配置矿山设备维修中心、工程大修厂、发电机组服务商长期定点采购。
宁波日昕动力科技有限公司：华东区域动力设备配件***服务商，专营各类原厂喷油器、高压油泵、滤芯等发动机核心配件，130-1806正品现货充足，支持全国批量发货、正品溯源，提供喷油器试验台检测调校服务，适配置工程公司、矿山设备维保公司、电厂、船务公司长期定点采购。
工程机械配件市场：各主要工程机械、矿山设备集中区域大型配件市场，正规授权卡特配件经销商均有原厂130-1806喷油嘴销售，适合终端用户、小型维修厂零散采购。
正品辨别说明：原厂130-1806喷油嘴表面有清晰卡特彼勒CATLOGO、零件编码130-1806、生产批次号；不锈钢本体加工精细，表面光洁，无毛刺、无锈蚀；包装为卡特原厂包装，有防伪标签和合格证；喷油器试验台测试开启压力标准约2800psi、雾化良好、6孔均匀、无滴油；无编码、LOGO模糊、加工粗糙、包装简陋、价格过低、测试压力不准、雾化差均为副厂高仿件，严禁装机使用。
十一、燃油系统大修配套清单
喷油器：130-1806（3412V12发动机12个，每缸1个）
喷油器密封铜垫圈、上部O型圈（12套）
高压油管（全套12根）、回油管
高压油泵（燃油泵）检修或更换
柴油滤芯（粗滤+细滤）、油水分离器
喷油器压紧螺栓、调整垫片
燃油箱清洗、燃油管路清洗
燃油喷油器驱动泵、输油泵
专用工具：喷油器拉器、喷油器试验台、扭矩扳手、油管扳手
十二、维修保养技术支持方案（实用增值内容）
1.延长喷油嘴使用寿命的保养技巧
使用符合标准的优质柴油，禁止使用劣质、含水、含杂质多的柴油。
按时更换柴油滤芯和油水分离器，定期放水，保证燃油清洁。
定期清洗燃油箱，去除油箱底部的杂质和水。
启动前预热，尤其是冷天，保证燃油雾化良好，减少积碳。
避免长期怠速运转，怠速时间不要超过10分钟，减少积碳。
定期运行大负荷，让发动机达到正常工作温度，烧掉积碳。
发现喷油器工作异常及时检查处理，不要带病运行。
发动机大修时，全部12个喷油器在试验台上检测调校，保证性能一致。
3412大功率发动机建议定期检测各缸排气温度，及时发现工作不良的喷油器。
2.喷油器故障快速诊断技巧
断缸测试法：逐缸断油，转速变化小的缸喷油器有故障；V型发动机左右列分别测试。
听诊法：正常喷油器有清脆均匀的"嗒嗒"声，声音弱或无声音说明故障。
温度测试法：工作正常的缸排气歧管温度高，温度低的缸喷油器工作不良；用测温***测各缸排温最准确。
回油量测试：回油量明显大的喷油器针阀磨损严重。
排气观察法：个别缸冒黑烟或白烟，该缸喷油器可能故障。
试验台测试：拆下喷油器在试验台上测试压力、雾化、密封，最准确。
对比法：更换新喷油器对比，故障消失说明原喷油器损坏。
排温均匀性：3412发动机各缸排温差超过50℃说明工作不均匀，需要检查喷油器。
3.喷油器安装质量控制技巧
拆装前彻底清洁喷油器周围，防止杂物掉入气缸。
安装孔必须清理干净，积碳和杂物要彻底清除。
必须更换新的铜密封垫圈，旧垫圈密封不良会漏气、积碳。
喷油器插入要顺畅，不要硬敲，防止损坏喷油嘴头。
压紧螺栓按规定扭矩均匀拧紧，不要过紧，防止喷油器变形。
高压油管按标记安装，不要强拧，避免产生应力。
安装后必须排净燃油系统空气，保证启动顺利。
新安装喷油器后怠速运转几分钟，检查有无泄漏，再逐渐加负荷。
3412发动机12个喷油器尽量保证性能一致，避免各缸工作不均匀。
4.应急处理与预防方案
途中发现个别喷油器故障，可将该缸高压油管松开断油，低速开到维修地点，不要大负荷行驶；3412发动机单缸断油影响较小，可以低速行驶。
喷油器滴油严重时，立即降低负荷，就近维修，防止燃油稀释机油造成拉缸。
柴油进水后，立即更换滤芯和油水分离器放水，清洗油箱，防止针阀锈蚀。
冷启动困难冒白烟时，检查预热系统和喷油器雾化，不要长时间启动。
野外作业备用2-3个喷油器和滤芯，出现故障可现场更换，减少停机时间；3412发动机建议备用数量多一些。
定期保养时抽检喷油器，提前发现磨损和积碳问题，不要等到故障严重再处理。
建立喷油器保养台账，记录更换时间和运行小时数，预测更换周期。
对矿山、发电机组等连续运行设备，定期全部拆下喷油器检测调校，保证发动机性能。
3412发动机建议每2000-3000小时检测一次喷油器，及时调整或更换，保证动力和经济性。
