斗山卡特320挖掘机珀金斯Perkins发动机总成技术手册

斗山卡特320挖掘机珀金斯Perkins发动机总成技术手册（故障分析+正规批发销售公司+维修保养技术支持）
一、基础原厂信息
常见发动机型号：1104C-44TA、1104D-E44TA、1106D-E66TA、C7.1（卡特贴牌珀金斯技术）
主要零件号：1104D-E44TA、1104C-44T、1104A-44TG1、1106D-70TA、NJ388、RE538097（具体件号根据机型配置）

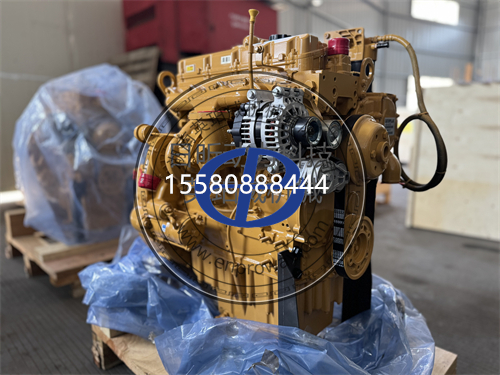

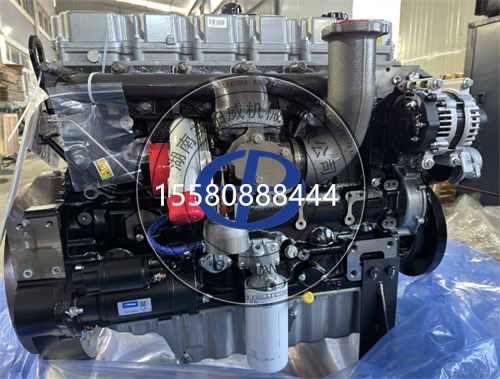

原厂名称：PerkinsDieselEngineAssembly珀金斯柴油发动机总成
配件定位：斗山、卡特320等20吨级挖掘机的核心动力总成，是整台设备的"心脏"，将柴油化学能转化为机械能，为液压系统、行走系统、回转系统提供全部动力；决定了挖掘机的动力性、燃油经济性、作业效率、可靠性和使用寿命，是整台设备价值最高的核心部件。
结构形式：直列四缸/六缸、四冲程、水冷、涡轮增压、中冷、直喷式柴油发动机；整体式缸体缸盖；顶置气门；高压共轨或机械燃油喷射；湿式气缸套；强制润滑；闭式水冷循环；带发动机悬置减震；集成飞轮、飞轮壳、进排气歧管、水泵、机油泵、发电机、起动机等附件。
原厂互换说明：不同功率、不同排放阶段的发动机型号不能直接互换；不同厂家设备的发动机悬置、飞轮壳、接口可能不同，需要匹配；禁止使用翻新、再制造发动机冒充全新原厂发动机；发动机总成更换必须匹配ECU程序、液压系统匹配。
材质工艺：高强度合金铸铁缸体缸盖，刚性好，不变形；湿式气缸套，耐磨可更换；锻钢曲轴，表面淬火，强度高；铝合金活塞，耐磨环槽；顶置凸轮轴或侧置凸轮轴；涡轮增压器采用合金铸铁涡轮壳；高精度燃油喷射系统；出厂经过严格热试、性能测试、排放测试，质量可靠。

二、精准适配机型与设备
1.适配核心发动机
珀金斯1104系列（4缸4.4L）：1104A、1104C、1104D、1104E系列；1106系列（6缸6.6L/7.1L）：1106C、1106D、1106E系列
2.适配整机设备
卡特挖掘机：320C、320D、320D2、320GC等20吨级挖掘机（部分配置珀金斯技术发动机）
斗山挖掘机：DH220、DH225、DX220、DX225、DX260等20-26吨级挖掘机
其他品牌：现代、沃尔沃、JCB、杰西博等品牌20吨级挖掘机配置珀金斯发动机机型
装载机：2-5吨级轮式装载机配置珀金斯发动机机型
发电机组：珀金斯1104/1106系列柴油发电机组
其他：空压机、压路机、平地机、叉车等工程机械设备
3.配套关联配件
发动机悬置机脚垫、飞轮壳、连接盘、液压泵连接法兰、排气管、消音器、进气管、空滤总成、散热器、中冷器、油管、水管、线束、ECU电脑板
互换区分：本手册主要针对20吨级挖掘机配置的珀金斯1104/1106系列发动机；不同功率（自然吸气/涡轮增压/中冷）发动机不能互换；机械喷油和电喷发动机不能互换；不同排放阶段（国二/国三/国四）发动机不能互换；不同厂家设备的发动机安装接口可能不同，需要改装匹配。
三、原厂核心技术参数（以1104D-E44TA为例）
结构形式：直列四缸、四冲程、水冷、涡轮增压、空空中冷、直喷柴油发动机
排量：4.4L（269立方英寸）
缸径×行程：105mm×127mm
额定功率：106kW（142hp）@2200rpm
最大扭矩：558Nm@1400rpm
压缩比：18.2:1
燃油系统：高压共轨电喷或机械直喷
进气方式：涡轮增压+空空中冷
冷却方式：强制水冷，闭式循环
润滑方式：压力强制润滑
机油容量：约8-12L（具体看油底壳）
冷却液容量：约15-20L
怠速转速：750-850rpm
最高空载转速：2400-2500rpm
净重：约380-450kg（不含附件）
工作顺序：1-3-4-2（四缸）
设计使用寿命：
规范保养、正常工况：10000～15000小时第一次大修
重载矿山、保养不及时：6000～10000小时可能需要大修
工作原理：四冲程柴油发动机，通过进气、压缩、做功、排气四个冲程循环工作；空气经空滤、涡轮增压器增压、中冷器冷却后进入气缸；活塞压缩空气达到高温高压，喷油器将柴油以雾状喷入燃烧室，自行着火燃烧；燃烧产生的高压气体推动活塞下行，通过连杆带动曲轴旋转输出动力；排气冲程将废气排出，推动涡轮增压器工作；发动机通过飞轮输出动力，连接液压泵，驱动挖掘机各动作。
四、发动机总成大修/更换判定标准
发动机动力严重不足，功率下降超过20%，作业效率低，确认内部磨损严重
机油消耗过大，超过额定值2倍以上，下排气大，确认活塞环气缸磨损严重
曲轴、缸体、缸盖等主要部件损坏，无维修价值或维修成本超过新机60%
发动机烧机油严重，冒蓝烟，拉缸、抱瓦、捣缸等严重机械故障
发动机异响严重，曲轴、连杆、活塞等内部部件损坏
发动机高温导致缸盖变形、缸体裂纹，无法修复
发动机达到大修寿命，各部件磨损超限，整体性能下降
事故导致发动机严重损坏，无法修复
五、典型故障现象、成因与连锁危害（核心重点）
1.动力不足、加速无力、作业效率低
现象：挖掘机动作慢，挖掘无力；爬坡困难，大负荷时转速掉得多；加速响应慢；液压系统动作慢；作业效率明显下降。
成因：①柴油滤芯堵塞、油路不畅，供油不足；②空气滤芯堵塞，进气不足；③涡轮增压器损坏，增压压力低；④喷油器磨损、雾化不良，燃烧不好；⑤高压油泵磨损，供油压力低；⑥气门间隙不对，气门密封不良；⑦活塞环气缸磨损，气缸压力低；⑧ECU故障或传感器故障，电喷发动机限扭；⑨柴油质量差，燃烧不好。
危害：动力不足导致作业效率下降，工期延误，台班收入减少；燃烧不好导致油耗升高，运营成本增加；长期动力不足会导致发动机积碳严重，加剧磨损；大负荷时发动机转速掉得多，容易熄火、高温；涡轮增压器、喷油器等故障不及时处理会导致更严重损坏。
2.发动机高温、水温过高、开锅
现象：水温表显示超过100℃，报警；水箱开锅、反水；发动机无力；严重时缸垫冲坏、拉缸。
成因：①冷却液不足、漏水；②散热器堵塞、散热片倒伏，散热不好；③水泵损坏，水循环不好；④节温器打不开，只小循环；⑤风扇皮带松、风扇离合器损坏，风量不足；⑥喷油时间不对，后燃严重；⑦气缸垫冲坏，燃气进入水道；⑧长期大负荷作业，散热不够；⑨水垢严重，热交换差。
危害：高温会导致机油变稀，润滑不良，加剧磨损；严重高温会导致活塞膨胀拉缸、抱瓦，发动机报废；高温会导致缸盖变形、缸体裂纹，维修成本高；缸垫冲坏会导致油水混合，损坏发动机；高温还会导致橡胶密封件老化，漏油漏水。
3.烧机油、冒蓝烟、机油消耗大
现象：排气冒蓝烟，尤其加速时明显；机油消耗快，500小时消耗超过4L；下排气大，呼吸器喷机油；积碳严重。
成因：①活塞环磨损、对口、断裂，机油上窜燃烧室；②气缸磨损，椭圆度锥度超限；③气门油封老化损坏，机油从气门导管进入燃烧室；④涡轮增压器密封损坏，机油从增压器进气管进入燃烧室；⑤机油加得过多，曲轴箱压力高；⑥空气滤芯堵塞，进气负压大，机油上吸；⑦发动机长期怠速或低负荷运转，活塞环积碳卡滞。
危害：烧机油导致机油消耗大，运营成本增加；机油进入燃烧室燃烧，形成积碳，堵塞喷油器、气门、活塞环；积碳会导致活塞环卡滞，气缸磨损加剧，形成恶性循环；涡轮增压器漏油不及时处理会导致增压器损坏，严重时增压器叶轮飞出打坏发动机；严重烧机油会导致三元催化堵塞（电喷机），排放超标。
4.下排气大、曲轴箱压力高、呼吸器喷机油
现象：呼吸器排烟大、喷机油；机油加注口有压力、冒烟；曲轴前后油封漏油；动力不足，机油消耗大。
成因：①活塞环气缸磨损严重，气缸密封不好，燃气下窜；②活塞环对口、断裂、卡滞；③拉缸，气缸壁拉伤；④气门导管磨损，气门密封不好；⑤曲轴箱通风阀堵塞，压力无法释放；⑥发动机磨合不好，新机器下排气大。
危害：下排气大说明发动机内部磨损严重，动力下降，机油消耗增加；曲轴箱压力高会冲坏曲轴前后油封、各种密封垫，导致漏油；呼吸器喷机油会导致机油快速减少，润滑不良，严重时拉缸抱瓦；燃气下窜会污染机油，加速机油变质，加剧磨损；不及时大修会导致发动机更严重损坏。
5.发动机异响、敲缸、机械噪音大
现象：发动机有异常敲击声；怠速或加速时有"当当"、"哒哒"声；随转速变化响声变化；震动大。
成因：①活塞销磨损、连杆铜套磨损，活塞销响；②连杆瓦、主轴瓦磨损，间隙大，瓦响；③气门间隙大，气门响；④正时齿轮磨损，齿轮响；⑤拉缸、活塞敲缸；⑥喷油提前角过大，燃烧敲缸；⑦轴承损坏、水泵、发电机等附件响；⑧飞轮螺栓松动、平衡轴故障。
危害：异响说明发动机内部有部件磨损或损坏，不及时处理会导致部件损坏加剧；轴瓦磨损严重会导致抱瓦、曲轴损坏，发动机报废；拉缸不及时处理会导致活塞碎裂、连杆折断，捣缸，发动机彻底报废；正时齿轮损坏会导致气门顶活塞，严重损坏发动机。
6.启动困难、无法启动、怠速不稳
现象：冷启动困难，需要打很长时间；热车也难启动；启动后怠速不稳，容易熄火；排烟异常。
成因：①蓄电池电量不足，起动机无力；②油路有空气、堵塞，供油不畅；③喷油器磨损、雾化不良、滴油；④高压油泵磨损、压力低；⑤气缸压力低，压缩不好；⑥预热系统故障，冷启动难；⑦ECU故障、传感器故障（电喷机）；⑧正时不对，气门间隙不对；⑨柴油质量差，有水有杂质。
危害：启动困难影响设备使用，耽误工期；长期启动困难会导致蓄电池、起动机过早损坏；怠速不稳容易熄火，影响作业安全；气缸压力低不及时处理会导致动力不足、烧机油等更严重故障；油路有空气或堵塞会导致作业中突然熄火，影响安全。

六、现场快速排查步骤
外观检查：检查有无漏油、漏水、漏气；检查各皮带松紧；检查滤芯是否堵塞；检查线束插头有无松动。
油液检查：检查机油油位、油质；检查冷却液液位；检查柴油油位；检查油水分离器是否有水。
故障码读取：电喷发动机用诊断仪读取故障码，根据故障码排查传感器、执行器故障。
气缸压力测试：测量各缸气缸压力，判断气缸、活塞环、气门密封情况。
断缸测试：逐缸断油，判断哪个缸工作不良，检查喷油器。
真假故障区分：液压系统故障（泵磨损、溢流阀故障）也会导致动作慢、无力，不要都判定为发动机故障；要区分是发动机动力不足还是液压系统故障，发动机转速掉得多是发动机问题，转速不掉动作慢是液压问题。
七、发动机大修标准SOP施工工艺
1.安全准备：设备停放在平整安全场地，铲斗落地，拉手刹；断开蓄电池；准备好吊具、工具、大修包、配件、机油、冷却液；放掉机油和冷却液；清洁发动机外部。
2.拆卸附件：拆卸散热器、进排气管、空滤、油管、水管、线束；拆卸发电机、起动机、水泵、涡轮增压器等附件；拆卸液压泵连接、飞轮壳连接。
3.吊出发动机：用吊车通过吊耳将发动机从设备上吊出，固定在发动机大修支架上；注意吊点正确，平稳起吊，不要碰撞其他部件。
4.分解发动机：按顺序拆卸气门室盖、缸盖、油底壳、活塞连杆、曲轴、正时机构、凸轮轴等部件；按顺序摆放零件，做好标记，便于安装。
5.清洗检测：所有零件彻底清洗，去除积碳、油泥；检测缸体、缸盖平面度，有无裂纹；检测气缸磨损，缸径椭圆度锥度；检测曲轴轴颈磨损、弯曲度；检测活塞、连杆、气门等部件磨损情况；确定需要更换的部件。
6.部件修复更换：根据检测结果，更换气缸套、活塞、活塞环、轴瓦、气门、导管、油封等磨损部件；必要时磨曲轴、镗缸；更换大修包所有密封垫、油封；更换机油泵、水泵等易损件；更换所有滤芯、皮带。
7.组装发动机：按标准顺序和扭矩组装发动机；活塞环开口错开；轴瓦按规定扭矩拧紧；气门间隙调整到标准值；正时标记对正；所有螺栓按规定扭矩分多次拧紧；组装过程中保持清洁，涂抹干净机油。
8.吊装复位：将组装好的发动机吊回设备，安装固定；安装飞轮壳、连接液压泵，对正同心度；安装所有附件、油管、水管、线束；加注规定型号和数量的机油、冷却液。
9.排气排空气：排燃油系统空气；检查冷却系统排气；检查各管路连接正确，无泄漏。
10.启动磨合：初次启动前盘车几圈；启动发动机，怠速运转，检查机油压力、有无漏油漏水异响；怠速磨合30分钟，检查各工况运转情况；逐渐提高转速和负荷，不要立即大负荷。
11.性能测试：测试发动机加速性能；测试大负荷作业时动力、转速、水温、机油压力；检查有无异响、漏油漏水；测试各动作速度是否正常。
12.验收：发动机启动顺利，怠速平稳；加速有力，动力充足；水温、机油压力正常；无异常响声；无漏油漏水漏气；作业效率恢复正常即为合格；磨合期50-100小时后更换机油和滤芯。
八、原厂珀金斯发动机vs副厂/翻新发动机核心区别
1.原厂全新珀金斯发动机
英国原厂或授权工厂组装，所有零部件都是全新原厂件；严格的出厂检测和热试，性能稳定；功率扭矩达标，动力充足；燃油经济性好，油耗低；排放达标；10000小时以上可靠使用，故障率低；带原厂质保，售后有保障；配件通用性好，后期维修方便。
2.副厂组装/翻新/再制造发动机
使用旧件翻新、副厂件组装，质量参差不齐；没有严格检测，性能不稳定；功率扭矩不足，动力差；油耗高，经济性差；排放不达标；几千小时就可能出现故障，故障率高；没有质保或质保短；配件不标准，后期维修麻烦；翻新发动机可能用旧曲轴、旧缸体，内部隐患多，容易出现大故障，维修成本高。
九、使用维护硬性禁忌
禁止使用劣质柴油、不按时更换柴油滤芯，会损坏喷油器、高压油泵，导致动力不足油耗高。
禁止不按时更换机油和机油滤芯，机油变质会加剧发动机磨损，缩短寿命。
禁止发动机高温时继续作业，会导致拉缸、缸盖变形等严重故障。
禁止冷车大油门、启动后立即大负荷，会加剧发动机磨损。
禁止长期怠速运转，会导致积碳严重、涡轮增压器损坏。
禁止缺水缺机油运行，会导致拉缸、抱瓦，发动机报废。
禁止发动机异响、动力不足时带病作业，会导致故障扩大，维修成本增加。
禁止使用不合格的冷却液、自来水代替冷却液，会导致水垢、腐蚀、高温。
禁止私自调整油泵油量、调高转速，会导致发动机超负荷、损坏。
十、正规原厂批发销售公司（官方授权）
珀金斯Perkins官方授权正规批发供货渠道（发动机总成专供）
湖南英珀威机械设备有限公司：Perkins华南核心一站式服务代理商，柴油发动机及配件***服务商，现货供应珀金斯1104/1106系列全新原厂发动机总成，配套挖掘机、装载机、发电机组等全系列应用，支持整机置换、原厂质保、技术支持，承接发动机大修、置换、以旧换新业务，提供上门安装调试服务，适配置工程公司、矿山、设备租赁公司批量采购。
宁波日昕动力科技有限公司：华东区域Perkins官方授权批发服务商，动力设备***服务商，珀金斯1104/1106系列发动机总成、中缸总成、缸盖总成、曲轴等大件现货，支持全国发货、原厂溯源，提供发动机大修技术支持，适配置工程设备维修厂、二手设备市场、发电机组厂长期合作。
珀金斯官方授权经销商体系：Perkins官方授权经销商网络，覆盖全国各主要工程、矿山、农业机械集中区域，提供全新原厂发动机总成、原厂配件、维修服务、质保索赔，支持设备厂家配套和售后市场供应。
二手设备市场/大修厂：各主要工程机械市场***发动机经销商，提供全新、再制造、二手发动机，适合不同预算客户，但需要注意辨别质量，选择有质保的商家。
正品辨别说明：原厂全新珀金斯发动机有Perkins防伪标识、唯一发动机编号、出厂合格证；缸体缸盖有清晰的PerkinsLOGO和铸造编号；所有附件都是原厂件，做工精细；包装为原厂木箱包装；有完整的出厂文件和质保书；价格过低、没有编号、做工粗糙、附件是副厂件的都是翻新或组装机，注意辨别。
十一、发动机大修配套清单
发动机大修包（缸垫、油封、密封垫、O型圈等）
四配套（气缸套、活塞、活塞环、活塞销）
主轴瓦、连杆瓦、止推片
进排气门、气门导管、气门座圈、气门油封
机油泵、水泵、节温器、皮带张紧轮、皮带
喷油器（建议检测或更换）、柴油滤芯、机油滤芯、空气滤芯、油水分离器
涡轮增压器（检测或更换）
大小瓦螺栓、缸盖螺栓（扭矩屈服型建议更换）
机油、冷却液
专用工具：发动机吊具、扭矩扳手、缸套压入工具、活塞环压缩器等
十二、维修保养技术支持方案（实用增值内容）
1.延长发动机使用寿命的保养技巧
使用符合标准的国五/国六柴油，到正规加油站加油，不要加小站劣质油。
按时保养，严格按保养周期更换机油、三滤，不要超期保养。
每天检查机油、冷却液液位，检查有无漏油漏水，发现问题及时处理。
冷车启动后怠速预热3-5分钟，等水温油温上来再作业，不要冷车大油门。
作业结束前怠速运转3-5分钟，让涡轮增压器冷却，不要立即熄火。
避免长期大负荷超负荷作业，合理安排作业时间，防止发动机长期高温。
定期清理散热器散热片，保证散热良好；定期更换冷却液，防止水垢。
定期油水分离器放水，定期更换柴油滤芯，保证燃油清洁。
发动机出现异响、高温、动力不足等异常及时停车检查，不要带病作业。
2.发动机故障快速诊断技巧
看排烟：冒黑烟是燃烧不好/供油大，冒蓝烟是烧机油，冒白烟是有水/不发火。
听声音：异响随转速变化是旋转部件，敲缸声是燃烧或活塞问题，气门响是清脆哒哒声。
看水温机油压力：水温高是冷却系统问题，机油压力低是磨损或机油泵问题。
断缸测试：逐缸断油，判断哪个缸工作不良，缩小故障范围。
气缸压力测试：各缸压力低且均匀是整体磨损，个别缸压力低是该缸故障。
故障码诊断：电喷发动机用诊断仪读故障码，快速定位传感器、电路故障。
对比法：更换可疑配件对比，故障消失就是该配件问题。
3.发动机大修质量控制技巧
所有零件彻底清洗干净，组装过程保持清洁，一点杂质都可能导致轴瓦损坏。
所有配合间隙测量到标准值，不要凭感觉组装；活塞和缸套间隙、轴瓦间隙必须符合标准。
所有螺栓按规定扭矩和顺序拧紧，缸盖螺栓、连杆螺栓必须按标准扭矩，分次拧紧。
活塞环开口按规定错开角度，不要对口；活塞方向不要装反。
正时标记必须对正，气门间隙调整到标准值。
组装时所有摩擦面涂抹干净机油，初次启动前盘车几圈，保证各面润滑。
大修后必须磨合，怠速和中小负荷磨合，不要立即大负荷作业。
磨合期50-100小时后必须更换机油和滤芯，清洗油底壳。
4.应急处理与预防方案
作业中发动机突然高温，立即减小负荷，怠速运转几分钟降温，不要立即熄火，不要立即加冷水，防止缸盖炸裂。
作业中突然熄火，检查是否缺机油、缺水，不要强行启动，防止扩大损坏。
机油压力突然下降，立即停车熄火检查，不要继续运转，防止抱瓦。
野外作业备用机油、滤芯、皮带、水管等易损件，出现小故障可现场处理，减少停机。
建立发动机保养台账，记录保养时间、小时数、更换配件，预测大修时间。
对矿山等重载设备，定期检测气缸压力、下排气，提前发现磨损问题，安排计划大修，避免工地坏车。
冬季使用符合标号的柴油和机油，放水防止冻裂缸体；冷启动使用预热系统。
长期停放的发动机，每月启动运转一次，给蓄电池充电，防止锈蚀和卡死。
