卡特彼勒C92420673原厂带齿轮凸轮轴总成技术手册

卡特彼勒C92420673原厂带齿轮凸轮轴总成技术手册（故障分析+正规批发销售公司+维修保养方案）
一、基础原厂信息
零件型号：2420673
原厂交叉等效件号：配套凸轮轴齿轮、凸轮轴轴承、挺柱、推杆、摇臂、气门
原厂名称：CamshaftwithGear带齿轮凸轮轴总成
配件定位：卡特彼勒C9发动机配气机构核心驱动部件，安装于气缸体/气缸盖凸轮轴孔内，通过凸轮型线驱动进排气门按规定正时开闭；是发动机配气系统的"心脏"，直接决定气门升程、配气相位、充气效率，对发动机动力性能、经济性、排放性能至关重要。

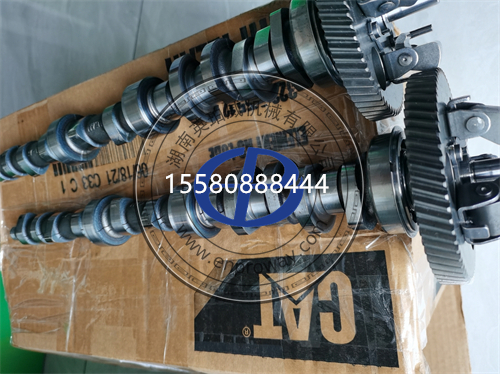

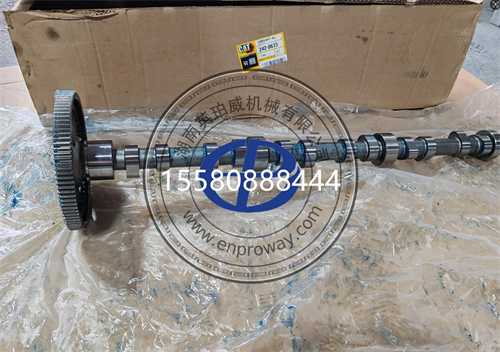

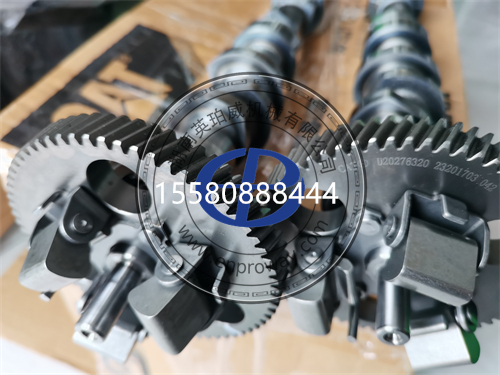

结构形式：整体式凸轮轴结构，高强度合金钢锻造或合金铸铁铸造；轴上分布进气凸轮、排气凸轮、轴颈；前端安装正时齿轮，与曲轴正时齿轮啮合传动；出厂总成供应，带齿轮和轴承；安装于凸轮轴孔内，靠轴承支撑旋转。
原厂互换说明：专款专属C9系列发动机；不同系列、不同排量发动机凸轮轴长度、凸轮型线、轴颈尺寸、齿轮齿数完全不通用；禁止使用普通副厂凸轮轴替代原厂凸轮轴，型线不匹配会导致配气相位错误，造成动力下降、油耗升高、甚至气门撞活塞等重大故障。
材质工艺：高强度合金钢锻造或优质合金铸铁铸造，强度高、韧性好、抗疲劳；凸轮表面经高频淬火或氮化处理，硬度高、耐磨性好；精密磨削加工，凸轮型线精准，表面光洁度高；齿轮精度高，啮合平稳，噪音小；符合卡特彼勒原厂强度和耐磨标准。
二、精准适配机型与设备
1.适配核心发动机
卡特彼勒C9系列六缸柴油发动机（C9、C9ACERT等型号）
2.适配整机设备
工程机械：卡特彼勒330C、330D、336D等系列挖掘机、装载机、推土机、摊铺机
发电机组：卡特彼勒工业发电机组、备用电源机组、数据中心备机
矿山设备：大型破碎站主驱动、矿用自卸车、井下防爆动力
港口设备：大型龙门吊、集装箱正面吊、重型岸桥动力机组
船舶设备：船舶主推进动力、船用发电机组、船用辅机
3.配套关联维保配件
凸轮轴齿轮、凸轮轴轴承、挺柱、推杆、摇臂、摇臂轴、气门、气门弹簧、气门导管、气门座圈、正时齿轮、正时链条、张紧器
互换区分：本款为C9系列专用凸轮轴，与其他系列发动机长度、凸轮型线、轴颈尺寸、齿轮齿数不同，不可互换；不同功率等级发动机凸轮型线不同，配气相位不同，规格不通用；普通副厂凸轮轴型线不准、硬度不够，短期即磨损，严禁替代使用。

三、原厂核心技术参数
结构形式：整体式凸轮轴，带正时齿轮，多轴颈支撑
材质：高强度合金钢锻造或优质合金铸铁铸造
表面处理：凸轮表面高频淬火或氮化处理，硬度HRC55～62
凸轮型线：卡特彼勒原厂设计，优化的进气/排气凸轮型线
气门升程：原厂标准升程，保证最佳充气效率
配气相位：原厂标定，进气提前角、排气滞后角精准
齿轮参数：标准齿数、模数，与曲轴正时齿轮精准啮合
轴颈直径：标准尺寸，配合凸轮轴轴承
每台数量：每台发动机1根

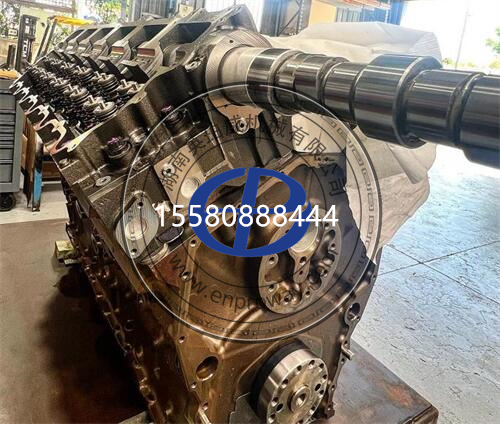

安装位置：气缸体/气缸盖凸轮轴孔内，由轴承支撑
设计使用寿命：
规范保养、合格机油工况：12000～20000小时随大修同步检查更换
劣质机油、高粉尘工况：6000～10000小时检查，磨损超差即换
工作原理：曲轴通过正时齿轮/链条驱动凸轮轴旋转，凸轮型线推动挺柱、推杆、摇臂，控制进排气门按规定正时开闭，实现进气、压缩、做功、排气四个冲程的配气功能。
四、强制更换凸轮轴判定标准
凸轮磨损严重，升程减小超过0.40mm，必须更换
凸轮表面有严重划痕、点蚀、剥落、烧伤，无法修复
凸轮轴弯曲变形，跳动量超过标准，无法校直
轴颈磨损严重，与轴承间隙超差，必须更换
凸轮轴断裂、裂纹，必须更换
正时齿轮磨损严重、齿面点蚀、断齿，必须更换
发动机大修、拆解配气机构，凸轮轴磨损超差同步更换
配气相位异常、动力下降明显，排查后确认凸轮轴磨损
五、典型故障现象、成因与连锁危害（核心重点）
1.凸轮磨损、气门升程减小、动力下降
现象：发动机动力明显下降，加速无力，爬坡困难；油耗显著升高；进气量不足，排气黑烟；气门间隙变大，噪音增大。
成因：①2420673凸轮轴凸轮表面长期与挺柱摩擦，逐渐磨损；②机油压力不足、机油脏污、杂质多，加速凸轮磨损；③润滑不良，凸轮表面油膜破裂，产生干摩擦；④使用劣质机油，抗磨性能差，加速磨损。
危害：凸轮磨损导致气门升程减小，进气量不足，动力下降5%-15%，油耗显著升高；配气相位改变，燃烧不充分，排放恶化，积碳增加；磨损加剧会导致气门开度不足，发动机工作粗暴，噪音增大；严重磨损会导致气门打不开，气缸不工作，发动机缺缸；动力下降影响设备作业效率，增加运营成本。
2.凸轮轴异响、噪音增大
现象：发动机上部有异常噪音，"哒哒哒"的气门敲击声或"沙沙"的摩擦声；怠速时明显，加油门后声音变化；冷启动时噪音更大，热车后略有减小但不会消失。
成因：①凸轮磨损后，气门间隙变大，运转时产生敲击声；②凸轮表面拉伤、点蚀，与挺柱摩擦产生异响；③凸轮轴轴承磨损，间隙过大，运转时产生噪音；④正时齿轮磨损，啮合不良，产生齿轮噪音。
危害：异响是磨损加剧的信号，不及时处理会导致更严重的磨损；凸轮磨损加速，很快就会出现动力下降、油耗升高；轴承磨损严重会导致凸轮轴跳动加剧，进一步加速凸轮和轴颈磨损；严重时凸轮轴断裂，发动机直接报废；噪音增大还会影响操作人员舒适度，增加NVH问题。
3.配气相位错乱、发动机工作粗暴
现象：发动机运转不稳，抖动严重；动力下降明显，油耗升高；排气冒黑烟、白烟；启动困难，怠速不稳；严重时气门撞活塞，产生巨大撞击声。
成因：①正时齿轮磨损、跳齿、断齿，导致配气相位错乱；②凸轮轴键槽磨损、齿轮松动，正时偏移；③安装时正时标记不对，配气相位错误；④凸轮轴弯曲变形，导致各缸配气相位不一致。
危害：配气相位错乱导致进排气门开闭时间错误，燃烧不充分，动力下降、油耗升高；进气门开启过晚，充气不足，动力下降；排气门关闭过晚，废气倒流，进气效率下降；严重时气门开启与活塞上行冲突，导致气门撞活塞，气门弯曲、活塞损坏，发动机重大损坏；配气相位错误还会导致排放超标、积碳严重。
4.凸轮轴轴承磨损、油压下降
现象：机油压力偏低，油压报警；凸轮轴部位有异响；发动机动力下降；轴颈与轴承间隙过大，漏油严重。
成因：①机油压力不足、机油脏污，导致轴承润滑不良，加速磨损；②轴承合金层疲劳、剥落，间隙变大；③凸轮轴轴颈磨损，与轴承配合间隙超差；④安装时轴承间隙调整不当，过大或过小。
危害：轴承磨损导致间隙过大，机油泄漏，机油压力下降；油压下降进一步加剧各润滑部位磨损，形成恶性循环；严重油压不足会导致轴瓦烧蚀、活塞拉缸等重大故障；轴承磨损还会导致凸轮轴跳动加剧，加速凸轮磨损；轴承合金层剥落会产生金属碎屑，进入机油，造成更多部位磨损。
5.凸轮轴断裂、发动机报废
现象：发动机突然熄火，无法启动；有巨大的断裂声响；曲轴能转动但气门不动作；拆检发现凸轮轴断裂。
成因：①凸轮轴严重磨损、疲劳，最终断裂；②凸轮轴有裂纹、缺陷，应力集中导致断裂；③正时齿轮跳齿、断齿，凸轮轴被卡住，扭矩过大导致断裂；④气门撞活塞，巨大冲击力导致凸轮轴断裂；⑤安装不当、扭矩过大，导致凸轮轴断裂。
危害：凸轮轴断裂是最严重的故障之一，发动机立即停止工作；断裂的凸轮轴可能打坏气缸盖、气门、挺柱、推杆等部件，造成连锁损坏；维修成本极高，需要更换整套配气机构，甚至气缸盖；断裂后如果继续启动，可能造成更严重的二次损坏；设备停机时间长，严重影响作业进度。
6.凸轮表面拉伤、点蚀、剥落
现象：凸轮表面有明显划痕、凹坑、剥落；运转时有摩擦异响；气门间隙变化快，需要频繁调整；动力逐渐下降，油耗升高。
成因：①机油中有金属碎屑、杂质，进入凸轮与挺柱之间，造成磨粒磨损，拉伤表面；②机油压力不足，润滑不良，凸轮表面油膜破裂，产生干摩擦，导致点蚀、剥落；③凸轮表面硬度不够，耐磨性差，容易出现点蚀；④挺柱表面质量差，与凸轮不匹配，加速凸轮磨损。
危害：凸轮表面拉伤、点蚀后，磨损速度急剧加快，很快就会磨损超差；表面不平整会导致气门运动不平稳，产生冲击和噪音；磨损加剧导致气门升程减小，动力下降、油耗升高；严重剥落会产生金属碎屑，进入机油，造成更多部位磨损；凸轮表面损坏后一般无法修复，必须更换凸轮轴。
六、现场快速排查步骤
异响听诊：用听诊器听发动机上部、气门室有无异常气门敲击声、摩擦声、齿轮噪音。
动力性能检查：测试发动机动力输出，加速性能，对比正常状态判断是否下降。
机油压力检查：观察机油压力表，油压偏低说明可能轴承磨损或机油泵故障。
气门间隙测量：测量各缸气门间隙，间隙过大说明凸轮或气门机构磨损。
真假故障区分：气门磨损、挺柱磨损、推杆弯曲、摇臂磨损也会导致异响、动力下降；需通过拆检、测量凸轮升程等方法区分，不能直接判定为凸轮轴故障。

七、标准拆装SOP施工工艺
1.整机安全拆解准备：熄火停机冷却，排放机油、冷却液，拆卸发动机上部附件、气门室盖、摇臂室、进排气管等部件，做好标记。
2.配气机构拆卸：拆卸摇臂、摇臂轴、推杆、挺柱等部件，按顺序摆放，做好标记；拆卸气门室盖、气缸盖（如需要）。
3.正时系统拆卸：对准正时标记，拆卸正时齿轮/链条、张紧器等部件；注意正时标记，记录安装位置。
4.凸轮轴拆卸：拆卸凸轮轴止推板、轴承盖等部件；平稳抽出凸轮轴，注意保护凸轮表面和轴颈，避免磕碰划伤；凸轮轴较重，使用专用工具或多人配合拆卸。
5.旧件检查评估：检查旧2420673凸轮轴凸轮表面磨损情况，测量凸轮升程；检查轴颈磨损情况，测量直径；检查正时齿轮磨损情况；检查有无裂纹、弯曲、变形；评估是否可以修复或必须更换。
6.轴承孔检修：检查凸轮轴轴承（轴瓦）磨损情况，磨损超差必须更换；检查凸轮轴孔/轴承座孔磨损、变形情况；清洁轴承孔，确保干净光滑。
7.新件预检核对：核对原厂件号2420673，检查凸轮轴无裂纹、无变形、无损伤；检查凸轮表面硬度、光洁度符合标准；检查正时齿轮完好，齿数正确；检查轴颈尺寸正确。
8.安装前准备：在凸轮表面、轴颈上涂抹干净的新机油，保证初始润滑；清洁轴承孔、挺柱孔等安装部位；准备好专用工具、扭矩扳手等。
9.安装凸轮轴：平稳将凸轮轴装入凸轮轴孔/轴承中，注意不要磕碰凸轮表面和轴颈；安装轴承盖、止推板，按规定扭矩紧固；检查凸轮轴转动灵活，无卡滞。
10.正时系统安装：对准正时标记，安装正时齿轮/链条、张紧器等部件；确保配气相位正确，正时标记对齐。
11.配气机构复装：安装挺柱、推杆、摇臂、摇臂轴等部件；调整气门间隙至标准值。
12.附件复装：复装气缸盖（如拆卸）、气门室盖、进排气管、上部附件等部件；检查各部件安装正确，无干涉。
13.试机测试：加注新机油、新冷却液，启动发动机怠速运行；检查机油压力是否正常，有无异响；检查配气相位是否正确，发动机运转是否平稳；测量各缸气缸压力，判断工作是否正常。
14.复装验收：复装所有拆卸的部件，检查机油油位、冷却液水位；启动发动机怠速运行，检查无渗漏、油压正常、无异响、动力正常即为合格；建议运行50小时后再次检查气门间隙和机油压力。
八、原厂2420673vs副厂凸轮轴核心区别
1.原厂卡特彼勒2420673带齿轮凸轮轴
高强度合金钢锻造/优质合金铸铁铸造，材质原厂标定，强度高、韧性好、抗疲劳；凸轮表面高频淬火/氮化处理，硬度高、耐磨性好；精密磨削加工，凸轮型线精准，气门升程和配气相位完全符合原厂标准；正时齿轮精度高，啮合平稳，噪音小；12000～20000小时长效使用，保证最佳配气性能，杜绝型线不准引发的动力下降、油耗升高、气门撞活塞等重大故障。
2.劣质副厂凸轮轴
普通铸铁或劣质钢材，强度低、韧性差、抗疲劳性差，容易断裂；凸轮表面硬度不够，耐磨性差，3000～6000小时就严重磨损；凸轮型线加工粗糙，升程不准、配气相位错误，导致动力下降、油耗升高、工作粗暴；齿轮精度差，啮合不良，噪音大，容易断齿；几千小时就可能严重磨损或断裂，导致动力下降、油耗升高、配气相位错乱，甚至气门撞活塞、发动机报废，维修成本远超凸轮轴差价；劣质凸轮轴还可能有砂眼、裂纹等缺陷，存在重大安全隐患。
九、维保硬性禁忌
禁止普通副厂凸轮轴替代2420673原厂凸轮轴，型线不准会导致配气相位错误，造成动力下降、油耗升高、甚至气门撞活塞等重大故障。
禁止不同系列发动机凸轮轴互换错装，各机型长度、凸轮型线、轴颈尺寸、齿轮齿数不同，错装会导致配气相位错误、安装不上或严重故障。
禁止凸轮轴严重磨损后继续带病运行，磨损会加速，很快就会出现动力下降、油耗升高，严重时凸轮轴断裂，发动机报废。
禁止使用劣质机油、过期机油，会加速凸轮和轴承磨损，缩短使用寿命，还会加剧发动机其他部件磨损。
禁止机油压力不足继续运行，润滑不良会导致凸轮、轴承、轴瓦等快速磨损，严重时烧蚀、抱轴。
禁止安装凸轮轴时不涂机油，干启动会导致凸轮和轴承严重磨损，甚至烧蚀。
禁止正时不对强行安装，配气相位错误会导致气门撞活塞，造成重大损坏。
禁止凸轮轴弯曲、变形仍继续使用，会导致各缸配气相位不一致，发动机工作粗暴，磨损加速。
禁止拆卸配气机构后不按标记复装，各缸零件混装会导致气门间隙不一致，运转不平稳。
十、正规原厂批发销售公司（官方授权）
卡特彼勒官方授权正规批发供货渠道（2420673原厂凸轮轴专供）
卡特彼勒授权经销商体系：卡特彼勒官方授权经销商网络，覆盖全国各主要工程机械、矿山设备集中区域，现货批发2420673原厂凸轮轴，配套正时齿轮、轴承、挺柱、推杆、摇臂、气门等全套供应，支持整件囤货、原厂溯源质保、含税联保，承接工程机械公司、矿山企业、港口集团批量供货，配套全系卡特彼勒C9系列发动机配件一站式供应，提供***装配技术支持与故障诊断服务。
湖南英珀威机械设备有限公司：柴油发动机及工程机械配件***服务商，代理多个国际品牌原厂配件，现货供应2420673原厂凸轮轴，配套各类配气机构配件、密封件、易损件等，支持全国批量发货、正品溯源查验，适配置工程大修厂、工程机械服务站、矿山维保公司长期定点采购。
宁波日昕动力科技有限公司：华东区域动力设备配件***服务商，专营各类原厂发动机配气机构、曲轴、连杆、缸盖配件，2420673正品现货充足，支持全国批量发货、正品溯源，适配置工程公司、发电机组维保公司、港口设备维修中心长期定点采购。
工程机械配件批发市场：各主要工程机械集中区域大型配件市场，正规授权摊位均有原厂2420673凸轮轴销售，适合终端用户、小型维修厂零散采购。
正品辨别说明：原厂2420673凸轮轴表面印有清晰卡特彼勒LOGO、零件编码、批次号；凸轮表面硬度高、光洁度好，无砂眼、无裂纹；正时齿轮精度高，啮合平稳；材质均匀，重量符合标准；包装完好有防伪标识；无编码、LOGO模糊、材质疏松、表面粗糙、价格过低、散装无包装均为副厂高仿件，严禁装机使用。

十一、配气机构大修配套清单
凸轮轴总成：2420673（每台1根，带齿轮）
凸轮轴轴承、凸轮轴止推板、正时齿轮、正时链条、张紧器
挺柱、推杆、摇臂、摇臂轴、摇臂轴承
进气门、排气门、气门弹簧、弹簧座、锁片、气门导管、气门座圈
气缸盖、气缸盖螺栓、气缸垫、气门室盖垫
曲轴、连杆、活塞、活塞环、缸套、主轴瓦、连杆瓦、止推垫圈
卡特彼勒原厂专用机油、冷却液、密封胶、研磨膏
凸轮轴安装专用工具、扭矩扳手、塞尺、千分尺、百分表、正时工具
十二、维修保养技巧方案（实用增值内容）
1.延长凸轮轴使用寿命的保养技巧
使用卡特彼勒原厂专用机油，定期更换机油和机滤，保持机油清洁，减少杂质对凸轮和轴承的磨损。
保证机油压力正常，定期检查机油泵、机油滤清器，确保润滑系统工作良好，充足的机油压力是凸轮轴寿命的关键。
定期检查气门间隙，发现间隙过大及时调整，避免冲击载荷加速凸轮磨损。
避免发动机长期超负荷、高温运行，高温会加速机油变质，降低润滑性能，加速凸轮磨损。
定期检查正时系统，正时链条/齿轮磨损及时更换，避免正时跳齿导致凸轮轴损坏。
冷启动后怠速预热，避免猛轰油门，减少冷启动时的干摩擦和冲击。
2.凸轮轴故障快速诊断技巧
异响听诊法：用听诊器听气门室，"哒哒哒"的敲击声说明气门间隙大，凸轮可能磨损；"沙沙"的摩擦声说明凸轮表面拉伤。
动力测试法：对比正常状态下的动力输出，加速无力、爬坡困难说明可能凸轮磨损，升程减小。
气门间隙测量法：测量各缸气门间隙，间隙普遍过大说明凸轮磨损严重。
气缸压力测试法：测量各缸压缩压力，压力偏低且排除气门密封问题后，可能是凸轮磨损导致气门开度不足。
机油压力检查法：机油压力偏低，排除机油泵和轴瓦问题后，可能是凸轮轴轴承磨损，间隙过大。
3.凸轮轴安装质量控制技巧
安装前必须在凸轮表面、轴颈上涂抹干净的新机油，保证初始润滑，避免干启动磨损。
安装时平稳装入，避免磕碰凸轮表面和轴颈，防止划伤。
严格对准正时标记，确保配气相位正确，这是安装的关键，正时错误会造成重大故障。
轴承盖螺栓按规定顺序和扭矩紧固，确保轴承间隙均匀。
安装后检查凸轮轴转动灵活，无卡滞，轴向间隙符合标准。
调整气门间隙至标准值，各缸间隙均匀一致。
启动后怠速运行，检查机油压力、有无异响，确认正常后再逐步提高转速。
4.应急处理与预防方案
发现凸轮轴异响、动力下降时，立即降低负荷、停机检查，避免继续运行导致更严重的磨损。
轻微磨损可暂时降低负荷运行，尽快安排大修更换，不可长时间带病运行。
大型设备、关键设备建议备用一根凸轮轴或大修包，突发故障时可及时更换，减少停机时间。
定期保养时检查机油中有无金属碎屑，早发现磨损迹象，提前安排维修。
建立设备保养台账，记录每次换油、气门间隙调整、正时检查的时间和数据，便于分析磨损趋势，预测更换周期。
