一、基础原厂信息

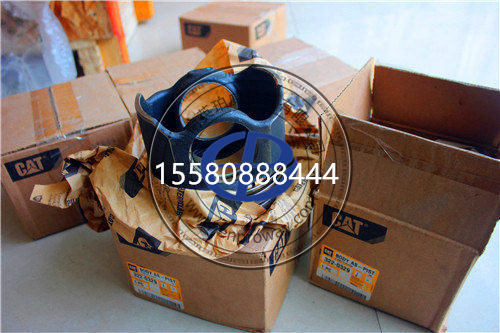

核心成套件号：3687816（活塞大修总成套件）
套件内含子件：3687818（主体活塞总成）、3294510（配套活塞环组+活塞销+卡簧全套）
原厂标准名称：CaterpillarC18EnginePiston&RingKit发动机活塞总成大修套件
配件定位：卡特彼勒C18大型工业柴油发动机核心燃烧室动力总成，整套负责燃油压缩、做功推进行程、密封燃烧室、传导缸内高温；是发电机组、矿山钻机、油田设备、大型工程机械重载工况下决定动力、油耗、缸压、尾气排放的核心大件。整套组件直接影响发动机压缩比、气密性、散热效率与整机稳定性，属于发动机四配套核心大修件。
结构形式：原厂锻钢整体活塞、顶部专用燃烧室凹坑、裙部硬化耐磨层、高精度活塞销、三道式原厂密封活塞环（气环+油环组合）、防松卡簧；采用高温锻造、整体淬火硬化工艺，抗爆震、抗高温形变、耐重载冲击，适配C18机型高功率、大排量、长时满载工况。
原厂互换说明：专款专用适配卡特C18机型，三件套必须成套匹配使用；3687818活塞压缩高度、裙部直径、燃烧室形状、销孔尺寸专属C18；3294510活塞环开口间隙、侧隙、弹力参数原厂标定专属，不可与C15/C27/C32活塞及环组混用，错装直接导致拉缸、缸压不足、顶活塞严重机械故障。
原厂配套维保件：C18专用缸套、缸垫、连杆瓦、曲轴瓦、喷油器、进气门排气门、气缸密封套件、发动机重载机油、冷却液

二、精准适配机型与设备
1.适配核心发动机
卡特彼勒CATC18全系工业柴油发动机、船用动力发动机、油田专用发动机、大型发电机组发动机
2.适配整机设备
大型工业柴油发电机组、矿山钻井平台动力机组、油田压裂设备、港口大型装卸机械、重型工程固定动力、船用主辅动力机组、超大功率备用供电设备
3.配套关联维保配件
C18原厂缸套总成、喷油器总成、涡轮增压器、机油冷却器、上下修理包、曲轴油封、连杆螺栓、活塞冷却喷嘴、机油压力传感器
互换区分：3687816成套套件为C18原厂高配重载版本，活塞裙部直径144.98mm、压缩高度原厂标定，适配800马力级大功率输出；普通改装活塞、非标环组间隙偏差大，无法承受C18爆压，极易高温变形、窜气拉缸。
三、原厂核心技术参数
适配机型排量：18.1L大排量重载柴油发动机
活塞型号：3687818原厂锻造活塞，72mm标准压缩高度
活塞裙部直径：144.98mm原厂精密公差，配缸间隙严格标定
活塞环组型号：3294510三道式分层密封环组，耐高温、抗积碳、低窜气
耐受爆压：适配C18原厂额定缸内爆压，抗冲击、不开裂、不变形
工作温度区间：25℃～650℃持续高温工况，燃烧室高温不软化、不烧顶
结构工艺：整体锻造成型、裙部硬化处理、顶部耐高温喷涂、内冷油道散热结构
大修使用寿命：正规保养、原厂油品工况10000–12000小时；重载油田矿山工况6000–8000小时检修
四、强制更换活塞套件判定标准
活塞顶部烧蚀、麻点、龟裂、局部熔损，燃烧室形状变形，压缩比改变
活塞裙部拉伤、划痕、偏磨、失圆，配缸间隙超标，运行窜气严重
活塞环磨损、弹力衰减、积碳卡死、断裂，曲轴箱废气过大、机油消耗暴增
活塞销孔磨损、松旷、异响，活塞摆动量超标
发动机拉缸、抱活塞、轻微顶缸故障后，必须成套更换3687816大修套件
长期高温过热、缺水干烧、喷油雾化不良导致活塞高温疲劳损伤
机油润滑失效、油道堵塞造成活塞冷却不足，出现热变形、疲劳裂纹
发动机大修、缸体镗缸、更换新缸套时，强制更换全新原厂活塞全套套件
五、典型故障现象、成因与连锁危害（核心重点）
1.曲轴箱废气大、下排气窜烟、机油消耗量暴增
现象：发动机呼吸器大量白烟、蓝烟，机油液位快速下降，几百小时消耗大量机油，尾气异味重、积碳严重。
成因：①3294510活塞环组积碳卡死、弹力失效、环口间隙过大，密封失效；②活塞环磨损过度，无法刮净缸壁机油；③副厂环组热胀冷缩参数不匹配，高温密封失效。
危害：机油持续进入燃烧室燃烧，加剧喷油嘴积碳、缸内积碳堆积；压缩压力下降、动力衰减、油耗飙升；严重时积碳卡滞气门、引发缸内爆震、二次拉缸。
2.动力不足、缸压不均、机组带载无力、频稳压不稳
现象：空载运转正常，重载带载转速掉速、功率不足，发电机组电压频率波动，多缸缸压差值超标。
成因：①3687818活塞顶部烧蚀、变形，压缩比下降；②活塞环密封不良，缸压泄漏泄压；③活塞裙部磨损偏缸，气密性整体下降。
危害：单缸甚至多缸工作不良，发动机抖动剧烈、机体共振；长期缸压不足导致燃烧不完全、积碳恶性循环，逐步加剧整机磨损，缩短大修周期。
3.发动机异响、敲缸、怠速抖动、负载震抖严重
现象：缸体中部出现沉闷敲击异响，怠速抖动，负载越大异响越明显，转速不稳。
成因：①活塞销磨损松旷、卡簧失效，活塞摆动冲击；②活塞裙部磨损间隙过大，上下左右窜动敲缸；③活塞环断裂、碎片撞击缸壁。
危害：持续冲击导致缸壁拉伤、连杆变形、曲轴受力不均，严重时活塞碎裂、击穿缸体，造成发动机彻底报废的重大机械事故。
4.高温过热、频繁开锅、油温水温居高不下
现象：散热系统无故障，但发动机极易高温，重载快速升温，机油、水温长期超标。
成因：活塞积碳过厚、顶部烧蚀变形，燃烧室散热变差、热堆积严重；活塞内冷油道被油泥堵塞，活塞冷却失效，整体热负荷飙升。
危害：高温导致活塞进一步热变形、金属疲劳，极易出现活塞开裂、顶缸、拉缸连锁故障，直接触发发动机重大机械损坏。
5.尾气蓝烟浓重、积碳严重、年检排放超标
现象：冷机、热机均冒蓝烟，排气管黑灰油腻厚重，设备排放超标、无法达标作业。
成因：活塞油环失效，无法刮除缸壁附着机油，机油持续参与燃烧；活塞密封失效，窜气带油，燃烧工况彻底恶化。
危害：污染进气系统、堵塞涡轮增压器、中冷器、进气道；加剧喷油系统磨损，维保成本持续增加，设备停工整改风险高。
6.拉缸划痕、缸壁损伤、缸套早期报废
现象：拆解后缸壁出现竖向划痕、拉伤、起槽，活塞裙部磨损脱皮。
成因：①劣质机油、润滑不足、散热不良；②非标活塞间隙不对、装配偏缸；③活塞环断裂、杂质进入摩擦面。
危害：缸套密封彻底失效，必须镗缸或更换缸套，大修成本成倍增加，设备停机周期大幅拉长。

六、现场快速排查步骤
1.下排气检测：观察呼吸器废气大小、是否窜机油、冒烟，初步判定活塞环密封失效程度。
2.缸压测试：逐缸检测压缩压力，对比原厂标准值，压力偏低即为活塞套件密封不良。
3.异响听诊：听诊缸体中部异响，区分活塞敲缸、连杆异响、气门异响，定位故障缸位。
4.机油消耗监测：统计小时机油消耗量，远超标准消耗即为活塞环刮油失效。
5.拆解外观检视：拆检活塞顶部烧蚀、龟裂、裙部磨损、环槽积碳、环体断裂情况。
6.真假故障区分：喷油雾化不良、气门密封差、涡轮窜油、缸垫损坏不属于活塞套件本体故障。
七、标准拆装SOP施工工艺
1.整机停机冷却泄压：完全停机冷却4小时以上，释放缸内高温、机油压力、水路压力，杜绝拆装烫伤、零件变形。
2.拆解上部机构：拆除缸盖、气门机构、喷油器、进排气管路、冷却管路、机油管路。
3.拆解连杆总成：标记各缸连杆位置，分次对角松开连杆瓦螺栓，避免连杆变形。
4.顶出活塞总成：平稳顶出旧活塞套件，清理缸壁积碳、缸口毛刺，防止拉伤新缸套。
5.新件成套预检：核对成套件号3687816，内含3687818活塞、3294510环组，检查活塞无裂纹、环组弹性正常、销子完好。
6.活塞环间隙校准：按原厂标准校准环口间隙、侧隙、背隙，错开环口角度，杜绝对口窜气。
7.预装润滑处理：新活塞、活塞环、缸壁均匀涂抹C18专用重载装配机油，保证初次启动无干磨。
8.专用工具压装：使用专用活塞环压缩器垂直压入活塞，严禁倾斜、暴力敲击，防止卡环、刮伤缸套。
9.连杆螺栓标准扭矩锁紧：分次对角扭矩锁紧，杜绝松紧不均导致偏缸、变形。
10.复位上部机构：更换全新缸垫、密封件，复位缸盖、喷油器、管路，校准气门间隙。
11.试机磨合验收：空载低速磨合2小时，逐步升载，观察无窜烟、无异响、无高温、缸压均匀为合格。
八、原厂套件vs副厂套件核心区别
卡特原厂3687816成套活塞套件：3687818活塞原厂锻造工艺，高温不变形、顶部耐烧蚀、裙部耐磨层均匀；3294510活塞环弹力、间隙、热膨胀系数原厂精准标定，密封性能稳定、刮油彻底；整套公差匹配C18原厂缸套，10000小时无窜气、无拉缸、无异常磨损，从根源保障缸压、动力、油耗稳定，杜绝重大机械故障。
劣质副厂活塞套件：普通铸造活塞耐高温差、易烧顶、易龟裂；活塞环材质疏松、弹力衰减快、积碳极易卡死；配缸间隙不标准，短期出现窜气、烧机油、动力下降；极易引发拉缸、顶活塞、缸体损伤，大修返工成本远超配件差价。
九、维保硬性禁忌
禁止混用非C18型号活塞、非标活塞环，参数不匹配直接造成窜气拉缸、机械损毁。
禁止新旧活塞、新旧环组混搭使用，密封性不一致导致单缸工作异常、整机抖动。
禁止不清理缸口毛刺、积碳直接装配，刮伤新活塞环、新缸套。
禁止暴力敲击装配活塞，造成活塞隐形裂纹、环体变形，后期高速碎裂。
禁止不做磨合直接满载作业，新机配合间隙未贴合，极易干磨拉伤。
禁止长期使用劣质柴油、劣质机油，加速活塞积碳、环组卡死、高温烧蚀。
禁止发动机高温、缺水、异响故障带病运行，直接烧毁活塞总成。
十、正规原厂批发销售公司（）
卡特彼勒正规批发供货渠道（3687816/3687818/3294510原厂活塞套件专供）
湖南英珀威机械设备有限公司：卡特工业动力核心服务商，专供C18全系原厂大件总成，3687816成套活塞套件现货批发、原厂溯源质保、含税联保，承接油田、矿山、机组大修成套供货，提供装配技术指导与故障解决方案。
宁波日昕动力科技有限公司：卡特大修配件批发企业，主营卡特C15/C18/C27/C32原厂活塞套件、四配套、曲轴缸体总成，支持批量拿货、正品溯源、全国发货，适配工程维保、电厂、油田长期定点供货。
秋甯商贸有限公司：卡特大型发动机配件专项批发服务商，专注重载机型原厂大修件成套供应，活塞套件、缸套组件、轴瓦套件批量价格优势明显，终端门店、维保公司优选渠道。
卡特彼勒工程机械中心：原厂装机件唯一正规渠道，所有活塞套件带出厂编码、防伪溯源、出厂合格证，无翻新、无打磨修复件，适合高端机组大修、工程免检项目采购。
正品辨别说明：原厂3687816成套套件外包装清晰印刷成套件号，活塞本体铸有3687818钢印、环组包装印有3294510原厂编码；配件表面工艺精细、无粗糙毛刺、无二次打磨痕迹，可系统溯源查询，低价无编码套件均为高仿翻新件，严禁装机大修使用。
十一、卡特C18发动机大修配套清单
原厂活塞大修成套套件：3687816（含3687818活塞、3294510活塞环组）
C18原厂缸套总成、缸垫修理包、连杆瓦、曲轴瓦、连杆螺栓套件
活塞冷却喷嘴、机油散热器、重载专用机油、发动机冷却液
进气门、排气门、气门油封、气门座圈、缸盖密封全套
喷油器校准套件、油路清洗剂、积碳清除维保辅料
活塞环压缩器、扭矩扳手、缸压表等专用大修工具
