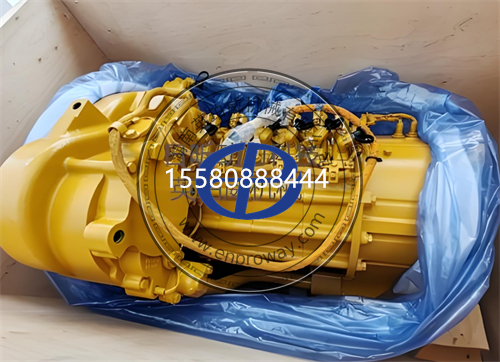

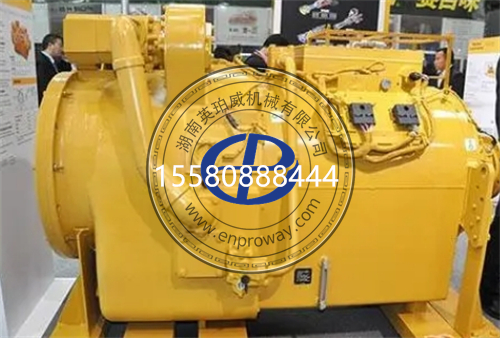

卡特1081868液力变矩器总成原厂完整技术手册

卡特1081868液力变矩器总成原厂完整技术手册
一、基础原厂信息
零件型号：1081868（1081868）
原厂等效替换件号：10R0356（原厂再制造总成，无损直装互换）
原厂名称：TorqueConverterGP带锁止离合器液力变矩器总成
配件定位：卡特773D矿用自卸车3412E发动机动力传动核心部件，衔接发动机飞轮与变速箱输入轴；依靠TO4传动油液传递动力，低速放大输出扭矩、重载缓冲冲击，内置多片湿式锁止离合器，高速工况刚性直连降低油耗；配合主控ECM1567172电控压力调节逻辑，匹配底盘主线束2350093、变速箱控制线束3763081、1255044水冷散热器、2960738举升油缸组成整车完整传动系统，适配露天矿山重载爬坡、频繁启停、泥浆粉尘侵蚀恶劣工况。
结构形式：整体密封铸钢壳体、冲压成型泵轮、涡轮、导轮单向离合器、内置湿式锁止摩擦片总成、精密花键输入输出毂、前端导向轴颈、飞轮连接法兰；出厂完成动平衡标定，内置节流缓冲油路，具备扭矩放大、减震缓冲、高速锁止三重功能。
原厂互换说明：专款适配773D车架、3412E发动机飞轮、原厂七速自动变速箱；773E、775G、771系列变矩器花键规格、stall失速扭矩、锁止油压参数完全不通用，禁止切割法兰、加装衬垫改装混用。

二、精准适配机型与设备
1.适配核心发动机
3412E27L电控柴油发动机（配套773D矿卡原厂动力，搭载ECM1567172）
2.适配整机设备
矿用自卸车：773D59吨级露天矿山运输卡车
3.配套关联维保配件
整车底盘主线束2350093、变速箱控制线束3763081、水冷散热器1255044、车厢举升油缸2960738、变速箱TCU控制单元、变速箱前油泵、变速箱油冷却器、TO4专用传动油、变速箱密封大修包、飞轮齿圈、导向轴油封、传动油滤芯
互换区分：本款大载荷矿卡重载变矩器，原厂标定失速扭矩比2.35:1，锁止结合油压1100kPa；小型推土机、装载机变矩器承载扭矩不足，装配后爬坡打滑、油温飙升，极易烧毁锁止摩擦片。
三、原厂核心技术参数
核心结构：三元件液力传动+内置湿式锁止离合器，导轮带单向自由轮机构
原厂失速扭矩比：2.35:1，起步重载扭矩放大能力强
锁止工作油压：结合压力1100kPa，分离压力420kPa，由ECM1567172电控精准调节
适配发动机额定输入转速：1800–2100rpm，峰值输入扭矩11200N・m
壳体材质：加厚铸钢一体焊接成型，内部流道精密打磨，抗高压油液冲击
摩擦片材质：耐高温纸质复合摩擦基材，耐TO4传动油高温老化
耐受工作温度：40℃～120℃，配合1255044散热器稳定控制传动油温
设计使用寿命
洁净矿区、按时更换传动油工况：7000小时检测锁止功能、单向离合器间隙
露天泥泞、长期重载爬坡工况：3500–4500小时拆解检查摩擦片磨损；摩擦片烧蚀、单向离合器卡死直接更换总成
总成净重：约198kg/件
配套油液容积：变矩器+变速箱总传动油加注量64L（17美制加仑）
四、强制更换变矩器判定标准（满足任意立即成套更换）
锁止离合器摩擦片烧蚀、碳化、脱落碎屑，高速锁止抖动、打滑、油温持续超标
导轮单向自由轮卡死/打滑，起步无力、爬坡扭矩放大失效，燃油消耗暴涨
泵轮、涡轮叶片撞击变形、开裂，内部金属碎屑污染整套传动油路
壳体焊缝渗漏、前端导向轴颈磨损拉伤，更换油封后短期持续漏传动油
变矩器内部进水、泥浆混入，摩擦片锈蚀粘连，锁止功能完全失效
变速箱大修、前油泵拉伤、传动油大量金属磨屑，同步更换全新1081868变矩器
满载爬坡失速转速严重偏离原厂标准，清洗阀体、更换油液无改善，判定变矩器内部损坏
飞轮撞击、底盘剧烈冲击造成变矩器法兰变形、动平衡失效，行驶整车共振
五、典型故障现象、成因与连锁危害
1.高速行驶车身剧烈抖动、锁止顿挫，油温快速升高
现象：车速达到锁止区间整车共振抖动，仪表传动油温报警，ET读取锁止压力波动紊乱。
成因：1081868内部锁止摩擦片磨损不均、表面碳化，锁止结合时摩擦力失衡。
危害：持续高温加速TO4传动油氧化变质，堵塞变速箱油冷器，加剧3769067液压滤芯堵塞；高温冲击损坏变速箱离合器片、TCU电控阀体，连带腐蚀底盘线束2350093针脚氧化。
2.重载爬坡无力、失速转速过低，扭矩放大失效
现象：满载矿石爬坡发动机转速大幅跌落，车辆爬坡速度缓慢，同等负载油耗上升25%以上。
成因：变矩器导轮单向离合器打滑，油液回流无法实现扭矩倍增，动力传递损耗巨大。
危害：发动机长期高负荷憋转，排温超标加剧3412E发动机配气部件磨损；长期动力不足延长运输周期，矿区运营成本大幅增加。
3.变速箱前端持续渗漏传动油，油位快速下降
现象：变速箱与发动机结合面长期渗油，地面遗留大片油迹，补充油液短期再次亏损。
成因：变矩器导向轴颈磨损拉伤，油封密封面失效，高压传动油顺着轴颈向外渗漏。
危害：油液不足造成变速箱油泵吸空、供油压力不足，换挡顿挫、掉挡；渗漏油污腐蚀整车电控线束，存在烧毁ECM1567172风险。
4.传动油内大量金属碎屑，变速箱频繁卡滞
现象：拆解油底壳磁铁吸附大量钢屑、铜屑，换挡阀体易卡滞，升降挡反应迟钝。
成因：泵轮、涡轮叶片磨损开裂，单向离合器轴承碎裂，内部金属磨损碎屑污染整套传动系统。
危害：硬质颗粒拉伤变速箱输入轴、油泵齿轮、阀体阀芯，整套变速箱内部部件同步磨损，产生高额变速箱大修费用。

六、现场快速排查步骤
失速转速测试：车辆制动锁死、挂入前进挡，油门踩满读取发动机失速转速，偏离原厂标准区间判定变矩器故障。
锁止工况路试：满载行驶至锁止车速，观察车身有无抖动、油温是否快速上升，排查阀体、传感器后故障依旧即为变矩器内部损坏。
油液杂质检视：放出变速箱油，观察是否存在金属磨屑、摩擦片碳化粉末，磁铁吸附大量碎屑判定内部磨损。
渗漏外观检查：发动机与变速箱结合面查看油泥堆积，导向轴颈处持续渗油判定轴颈磨损。
真假故障区分：变速箱阀体卡滞、油温传感器损坏、TCU电控故障、油冷器堵塞不属于变矩器本体故障。
七、标准拆装SOP施工工艺
整机安全锁定泄压：平整场地垫实车架，熄火断开电瓶正负极，静置30分钟释放变速箱、液压系统残余油压，防止高压油液喷射伤人。
排空传动油液：打开变速箱放油螺塞，完全回收TO4传动油，清洗油底壳磁铁杂质。
分离发动机与变速箱：拆除变速箱固定支架、传动轴、全部冷却油管、电控线束3763081插头，使用专用托架平稳向后移出变速箱总成。
拆卸变矩器固定螺栓：标记变矩器与飞轮法兰对位记号，分次对角松开连接螺栓，平稳抽出旧1081868变矩器。
飞轮与油泵预检：检查飞轮法兰无变形、齿圈无裂纹；变速箱前油泵衬套无拉伤、间隙正常，更换全新导向轴油封。
新件成套预检核对：核对件号1081868/10R0356，检查壳体无磕碰焊缝、导向轴颈光滑无拉伤；手动转动内部叶轮无卡滞、无异响。
变矩器预装到位：变矩器导向轴完全嵌入变速箱油泵衬套，旋转确认无卡滞、完全落座，避免硬顶损坏油泵。
变速箱对接复位：对齐飞轮对位标记，分次对角锁紧变矩器固定螺栓，标准紧固扭矩185–210N・m；整体推进变速箱并锁紧机体连接螺栓。
管路线束复位、加注油液：对接冷却油管、电控线束插头，更换全套密封垫圈；加注原厂TO4传动油，怠速反复升降挡位，排空传动系统内部空气。
满载试机验收：空载运行30分钟、满载爬坡连续1小时，失速转速达标、锁止无抖动、油温稳定、结合面无渗漏、无换挡顿挫为合格。
八、原厂1081868vs副厂液力变矩器核心区别
原厂1081868/原厂再制造10R0356：加厚铸钢密封壳体，精密三元流道设计，单向离合器耐磨合金衬套，锁止摩擦片耐高温复合基材；出厂整机动平衡标定，失速扭矩、锁止油压完全匹配773D整车ECM控制逻辑，4500小时无打滑、无渗漏、无剧烈抖动，稳定保护变速箱、发动机整套传动部件，杜绝高温、动力不足等重大传动故障。
劣质副厂变矩器：薄壁壳体承压不足易变形，叶片铸造精度差油液损耗大；普通摩擦片耐高温***能差，1500小时锁止打滑、油温飙升；单向离合器衬套易磨损失效，爬坡扭矩不足，内部碎屑快速拉伤变速箱油泵与阀体，连带损坏ECM、全车线束，二次大修成本极高。
九、维保硬***禁忌
禁止773E/775G/771系列变矩器改装替代1081868，花键、失速扭矩、锁止参数不匹配，爬坡打滑、锁止抖动、油温持续超标。
禁止未完全排空传动油、未支撑变速箱直接拆卸变矩器，高压油液喷射易造******身穿刺烫伤。
禁止变矩器未完全落座油泵衬套，强行推进变速箱，挤压损坏油泵齿轮、衬套。
禁止复用旧导向轴油封、旧飞轮连接螺栓，密封失效、螺栓拉伸疲劳，短期渗漏、螺栓松脱。
禁止变矩器内部出现金属碎屑、摩擦片烧蚀后继续带病作业，硬质颗粒会整套报废变速箱内部元件。
禁止拆装不封堵变速箱油泵油口、冷却管路，泥沙杂质进入油路，拉伤新变矩器叶片与摩擦片。
禁止混用普通传动油替代卡特原厂TO4专用油，油品耐温不足加速摩擦片碳化、变矩器失效。
禁止装配后不排空传动系统空气直接满载运输，气蚀冲击叶片、摩擦片，大幅缩短变矩器使用寿命。
禁止新旧变矩器混装、单只单独更换，动平衡、扭矩参数不一致，行驶整车共振、传动受力失衡。
十、773D矿卡传动+电控系统大修配套清单
液力变矩器总成：1081868（等效再制造件10R0356）
发动机主控ECM：1567172
整车底盘主线束：2350093、变速箱控制线束：3763081
水冷散热器：1255044、车厢举升油缸：2960738
七速自动变速箱总成、变速箱TCU、前油泵、油冷却器
变速箱大修密封包、导向轴油封、飞轮连接螺栓、传动油滤芯
卡特原厂TO4重载传动油、传动系统清洗油
卡特ET诊断检测仪、变速箱锁止压力标定程序
