卡特2960738矿卡车厢主起升油缸总成原厂完整技术手册

卡特2960738矿卡车厢主起升油缸总成原厂完整技术手册
一、基础原厂信息
零件型号：2960738（2960738）
原厂名称：BodyLiftHydraulicCylinderGP自卸车厢双级伸缩主起升油缸总成
配件定位：卡特773D/773E矿用自卸车车厢举升核心执行元件，双级伸缩液压结构，接收主液压泵压力油驱动车厢举升卸料，配套整车电控ECM1567172实现电液平稳升降控制；内置多级耐磨密封、缓冲减震结构，承受满载矿石重载冲击、矿区碎石撞击、泥浆油污侵蚀，配合底盘主线束2350093、变速箱线束3763081、1255044散热器组成整车完整动力液压系统。
原厂等效替换件：原厂再制造件号10R5612，可无损直装替换；无其他通用替代油缸。

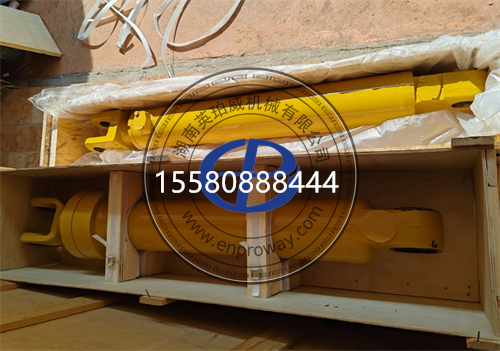

结构形式：双级伸缩柱塞式油缸、整体调质高强度缸筒、高频淬火镀铬活塞杆、集成端部缓冲阀、防尘刮污复合密封组件、上下铰接耳带自润滑衬套、标准高压油口法兰；出厂预装全套原厂密封套件，具备过载缓冲、防溜车自锁保护功能。
原厂互换说明：专款适配773D、773E车架安装铰接尺寸、液压管路接口；773B、775D、785系列举升油缸行程、缸径、铰接点位完全不通用，禁止改装加长油管、切割铰接耳强行装配。

二、精准适配机型与设备
1.适配整机设备
矿用自卸车：773D、773E59吨级露天矿山运输车
2.配套核心发动机
3412E电控柴油发动机，搭载主控ECM1567172
3.配套关联维保配件
整车底盘主线束2350093、变速箱控制线束3763081、1255044水冷散热器、主液压回油滤芯3769067、举升控制阀总成、液压泵5938367、油缸专用密封修理包、铰接销轴衬套、液压油箱、长效抗磨液压油
互换区分：本款为双级大流量重载举升缸，举升压力标定17225kPa，升降时长原厂标定上升9.5s、下降12.5s；单级油缸、小吨位矿卡油缸流量、承压不足，装配后举升无力、升降卡顿，极易爆管损坏液压泵。
三、原厂核心技术参数
缸体结构：双级伸缩柱塞举升油缸，内置末端缓冲减速结构
系统额定工作压力：举升高压17225kPa，回落低压3445kPa
活塞杆工艺：40Cr调质基体+高频厚层镀铬，耐磨抗碎石划伤
密封系统：HNBR耐油耐高温复合密封，防尘刮尘圈+耐磨支撑环双重防护
耐受工况温度：40℃～115℃，适配矿区夏季高温、冬季严寒露天作业
整机举升性能：满载车厢上升9.5秒，自重回落12.5秒，无冲击顿挫
设计使用寿命
规范冲洗、洁净矿场工况：7000小时拆解检查密封、活塞杆磨损
露天砂石、高泥浆、24小时连续重载卸料工况：3500–4500小时强制更换密封套件，活塞杆拉伤、缸筒失圆直接更换总成
防护特性：铰接耳内置自润滑铜衬套，减少销轴干磨；缸筒外壁防腐钝化涂层，抵御酸碱矿浆腐蚀
四、强制更换油缸判定标准（满足任意立即成套更换）
活塞杆大面积拉伤、麻坑、镀铬层脱落，更换密封后短期持续外漏液压油
缸筒内壁拉伤、点蚀、失圆，内部活塞密封失效，举升内泄严重、举升无力
油缸上下铰接耳开裂、衬套碎裂、销轴孔磨损扩孔，举升时剧烈晃动异响
内置缓冲阀损坏，车厢举升/落地冲击巨大，车架、车厢焊缝开裂
油缸多处焊缝渗漏、缸筒撞击变形，补焊修复后反复漏油泄压
液压系统进水、泥浆污染，密封全部老化失效，油缸内部锈蚀卡死无法伸缩
举升控制阀、液压泵大修，同步更换老化渗漏的2960738举升油缸
满载举升泄压溜斗，排查液压阀、管路无破损，判定油缸活塞密封完全失效
五、典型故障现象、成因与连锁危害
1.车厢举升缓慢无力、满载无法举升，空载勉强抬起
现象：空载升降正常，装满矿石举升速度大幅变慢，甚至举升中途自动回落，ET读取液压压力达不到17225kPa标准值。
成因：2960738油缸活塞密封磨损内泄，高压油在缸筒内部回流，有效输出压力不足。
危害：液压泵5938367长期高压憋压，加剧泵体柱塞、配流盘磨损；频繁憋压造成油温飙升，加速3769067液压滤芯堵塞、全车密封件老化渗漏。
2.活塞杆外渗液压油，地面持续油迹
现象：油缸杆端持续渗油，卸料作业时漏油加剧，液压油液位快速下降。
成因：活塞杆镀铬层划伤、防尘主密封硬化破损，高压油顺着活塞杆向外渗漏。
危害：泄漏油污粘附碎石加速活塞杆二次磨损；油污腐蚀底盘主线束2350093、变速箱线束3763081针脚氧化短路，存在烧毁ECM1567172风险。
3.车厢落地冲击剧烈，车架震动异响
现象：车厢下落末端无缓冲，哐当撞击车架，长期作业车厢焊缝开裂。
成因：油缸内置缓冲阀阀芯卡滞、缓冲油路堵塞，回落无减速缓冲。
危害：持续冲击损坏车架铰接支座、悬架油缸，车厢结构变形，大幅缩短整车结构件使用寿命。
4.举升中途溜斗，安全隐患极大
现象：举升到任意高度松开操纵杆，车厢不受控缓慢下落，无法锁止保持高度。
成因：活塞主密封严重失效，油缸上下腔互通泄压，无自锁保压能力。
危害：卸料、检修车厢时突发溜斗，极易造成设备损毁、人员挤压伤亡安全事故。
六、现场快速排查步骤
压力工况测试：液压压力表监测举升压力，满载无法达到17225kPa，判定油缸内泄故障。
渗漏外观检查：观察活塞杆、缸筒焊缝、油口法兰有无渗油、油泥堆积，活塞杆有无划伤麻点。
保压静置测试：举升车厢至中位，熄火静置30分钟，车厢明显下落即为活塞密封失效。
伸缩异响检测：升降全程存在金属摩擦、撞击异响，拆解检查衬套、活塞杆、缸筒磨损。
真假故障区分：举升阀卡滞、液压泵磨损、管路爆裂、液压油不足不属于举升油缸本体故障。

七、标准拆装SOP施工工艺
整机安全锁定泄压：平整场地落平车厢，熄火断开电瓶正负极，静置20分钟释放液压系统残余压力，防止高压油喷射伤人。
标记液压管路：拍照记录两根高压油管接口位置，拆卸后使用防尘堵头封堵油缸油口、管路管口，避免泥沙进入缸筒内部。
拆除上下铰接销轴：使用专用销轴拉拔工装，依次取出油缸上下铰接销轴，分离油缸与车架、车厢支座。
吊卸旧油缸：使用起重吊带平稳吊出旧2960738油缸，清理车架、车厢铰接支座泥沙、锈蚀毛刺。
新件成套预检核对：核对件号2960738，检查缸筒无磕碰变形、活塞杆镀铬完好、密封无破损；手动伸缩油缸无卡滞、无异响。
对位吊装装配：起重工装平稳吊装新油缸，对齐上下铰接孔，更换全新原厂衬套与销轴，均匀锁紧销轴止动螺栓。
管路密封复位：油管接头更换全新密封垫圈，按标记对接油口，适度拧紧法兰，禁止超力滑丝损伤油口螺纹。
液压系统排气调试：加注原厂长效抗磨液压油，空载反复升降车厢10次，彻底排净油缸内部空气；测试举升压力、缓冲效果。
满载试机验收：满载矿石连续升降30次，举升速度达标、无渗漏、落地缓冲平稳、中途无溜斗、无异响为合格。
八、原厂2960738vs副厂举升油缸核心区别
原厂2960738：整体调质加厚缸筒，厚镀铬耐磨活塞杆，多级复合耐油密封适配矿山酸碱矿浆；缓冲阀、铰接衬套一体原厂标定，举升压力、升降时长匹配773D/E整车ECM控制逻辑，4500小时无内泄、无大面积渗漏，保护液压泵、车架、车厢结构件，杜绝溜斗安全事故。
劣质副厂油缸：薄壁缸筒承压不足易变形，活塞杆镀铬层薄易划伤；普通橡胶密封不耐高温矿浆，1500小时即内泄漏油；缓冲结构简化无减速，落地冲击巨大，连带损坏车架、液压泵、全车线束，存在溜斗重大安全隐患。
九、维保硬性禁忌
禁止773B、775D、785系列油缸改装替代2960738，行程、缸径、承压不匹配，举升无力、突发溜斗。
禁止未完全泄压直接拆卸液压油管，高压液压油喷射易造******身穿刺烫伤。
禁止活塞杆裸露长期停放不收回，矿区碎石、泥浆划伤镀铬层，短期密封失效漏油。
禁止缺失铰接衬套直接装配销轴，金属干磨快速磨损铰接孔，油缸晃动冲击车架。
禁止油缸轻微内泄、溜斗故障带病作业，卸料、检修时极易发生车厢坠落伤人事故。
禁止拆装不封堵油口，泥沙杂质进入缸筒拉伤活塞杆与缸筒内壁，新油缸快速报废。
禁止混用劣质普通液压油，油品杂质腐蚀密封与缸筒，加剧油缸内泄渗漏。
禁止装配后不排空油缸空气直接满载作业，气蚀冲击活塞、密封，加速内部磨损。
十、773D/773E矿卡液压+电控系统大修配套清单
车厢主起升油缸总成：2960738（原厂再制造等效10R5612）
发动机主控ECM：1567172
整车底盘主线束：2350093、变速箱控制线束：3763081
主液压柱塞泵：5938367、主液压回油滤芯：3769067
水冷散热器：1255044、举升控制阀总成
油缸专用密封修理包、铰接销轴、自润滑衬套全套小件
卡特原厂长效抗磨液压油、液压系统清洗油
卡特ET诊断检测仪、整车液压压力标定程序
