卡特1255044矿用自卸车发动机水散热器原厂完整技术手册

卡特1255044矿用自卸车发动机水散热器原厂完整技术手册
一、基础原厂信息
零件型号：1255044（1255044）
原厂等效替换件：无同规格原厂再制造件，同机型替代水箱件号1506296、3646099不可直接互换
原厂名称：WaterRadiatorGP发动机主水冷散热器总成
配件定位：卡特773B矿用自卸车3412E发动机专属主冷却水箱，整机冷却系统核心换热部件，循环带走发动机燃烧、增压产生的高温热量，匹配1567172发动机ECM温控逻辑，稳定控制发动机水温；适配矿山重载、长距离爬坡、露天高粉尘、碎石撞击恶劣工况，搭配冷却风扇、节温器、长效防腐冷却液构成完整冷却回路，防止发动机高温拉缸、冲缸垫故障。

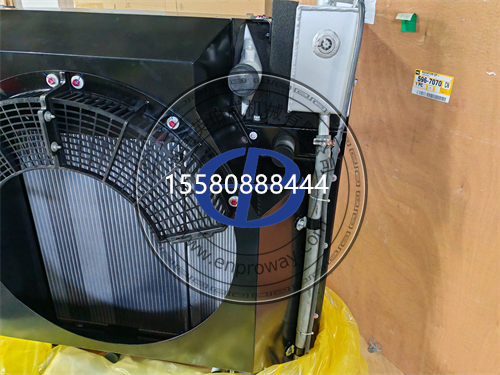

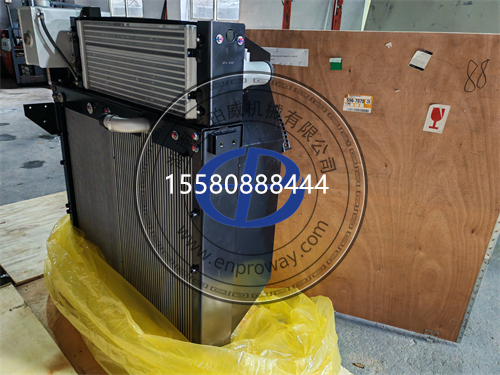

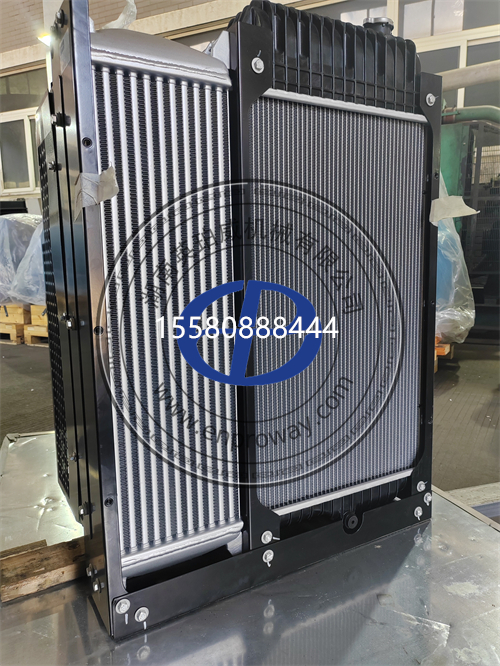

结构形式：全铝板式翅片换热芯体、整体密封上下水室、加厚防撞侧护板、原厂标准进出水口法兰、预留变速箱油冷集成接口、减震橡胶安装底座；无环氧粘接芯体，承压抗振，耐腐蚀防渗漏。
原厂互换说明：专款适配773B车架安装点位、3412E发动机管路布局；773D/773E散热器芯体厚度、水口位置、固定支架尺寸不一致，不可直接改装替换；小型装载机、推土机散热器流量、承压等级不足，严禁混用。

二、精准适配机型与设备
1.适配核心发动机
3412E27L电控柴油发动机（配套773B矿卡原厂动力）
2.适配整机设备
矿用自卸车：773B全系标准载重矿山运输车
3.配套关联维保配件
发动机主控ECM1567172、底盘主线束2350093、变速箱控制线束3763081、冷却风扇总成、节温器、水泵、冷却液副水箱、散热器减震胶垫、管路密封胶圈、长效ELC防腐冷却液
互换区分：本款为矿卡大流量高压散热器，系统总冷却液容积151L，换热面积、耐压值远高于工程机械小型水箱；进出水口法兰间距、油冷管路接口为773B专属布局，裁剪改装会出现水循环不畅、高温渗漏。
三、原厂核心技术参数
主体材质：全航空级铝合金一体钎焊成型，芯体高密度散热翅片
额定工作承压：2.0MPa，短时冲击承压2.5MPa，适配矿山重载压力波动
冷却容积匹配：整机冷却系统总冷却液容量39.9gal（151L）
耐受工作温度：40℃～105℃，高温满载持续散热无热衰
防护结构：两侧加厚防撞护板，抵御矿区碎石撞击；底部减震橡胶座，抵消车架高频震动
换热特性：高密度翅片结构，粉尘环境不易堵塞，散热效率衰减缓慢
设计使用寿命
定期冲洗、规范使用长效冷却液工况：8000小时全面检查渗漏、翅片堵塞
露天矿山、粉尘大、长期爬坡重载工况：4000–5000小时拆解清理芯体，渗漏、翅片大面积变形直接更换
配套电控逻辑：配合1567172ECM水温传感器，实现风扇无级调速、高温限扭保护
四、强制更换散热器判定标准（满足任意立即成套更换）
散热器水室、芯体钎焊处多处渗漏，补漏修复后短期再次漏水，冷却液损耗过快
散热翅片大面积变形、倒伏、堵塞，清理后满载水温依旧持续超温报警
芯体内部腐蚀穿孔、水道堵塞，水循环流量不足，发动机长期高温
碎石撞击造成水室开裂、芯体大面积破损，无法焊接修复
冷却系统进水、泥浆、劣质冷却液，水道严重结垢堵塞，通流能力大幅下降
减震底座断裂、安装支架变形，散热器悬空震动，反复撕裂水路焊缝
发动机高温抱瓦、冲缸垫重大故障，冷却系统整体大修同步更换全新1255044散热器
副水箱频繁反水、气堵严重，排查水泵、节温器无故障，判定散热器内部水道局部堵塞
五、典型故障现象、成因与连锁危害
1.满载爬坡水温快速超标，ECM触发高温限扭
现象：空载水温正常，重载爬坡仪表水温报警，1567172ECM进入功率限制，车辆动力大幅下降。
成因：1255044散热器翅片堵塞、芯体水道结垢，换热效率不足，热量无法及时散出。
危害：发动机长期高温导致活塞、缸套热变形，极易拉缸、活塞熔顶，冲毁缸盖垫片，整机大修成本极高。
2.散热器多处渗水，冷却液频繁消耗
现象：每日液位明显下降，散热器焊缝、水室存在渗水痕迹，地面遗留冷却液水渍。
成因：矿区震动、碎石撞击、冷却液腐蚀造成钎焊焊缝开裂、铝材质穿孔渗漏。
危害：冷却液缺失加剧高温故障，渗漏冷却液腐蚀车架线束2350093、3763081，针脚氧化短路，存在烧毁ECM1567172风险。
3.副水箱持续反水、冷却系统气堵
现象：怠速、满载副水箱大量翻涌气泡，管路存在气阻，水温波动剧烈。
成因：散热器内部水道局部堵塞，水循环不畅，气体无法正常循环排出。
危害：局部水道缺水干烧，缸盖局部过热变形，气门密封失效，出现回火、动力衰减故障。
4.散热翅片大面积倒伏，散热能力永久衰减
现象：冲洗清理后满载依旧高温，翅片挤压变形、贴合粘连，有效散热面积大幅缩减。
成因：矿区碎石撞击、高压水***强力直冲翅片，翅片永久变形无法复原。
危害：全年高温工况无法满载运输，矿区运输效率减半，长期高温加速机油氧化、各密封件老化渗漏。

六、现场快速排查步骤
水温工况测试：满载爬坡持续运行30分钟，水温快速超上限，清理翅片无改善判定散热器芯体堵塞或换热失效。
渗漏目视打压检测：冷却系统加注压力打压至1.2MPa，静置10分钟，散热器焊缝、水室出现泄压、渗水即为破损。
翅片外观检查：观察正面散热翅片倒伏、堵塞、撞击破损程度，大面积变形直接更换。
冷却液拆解检视：放出冷却液存在大量水垢、铝腐蚀碎屑，判定水道内部结垢堵塞。
真假故障区分：水泵叶轮磨损、节温器卡滞、水温传感器损坏、风扇调速故障不属于散热器本体故障。
七、标准拆装SOP施工工艺
整机停机冷却泄压：熄火静置40分钟，等待整机、冷却液完全降温，释放冷却系统残余压力，防止高温冷却液喷射烫伤；断开电瓶正负极，避免拆装线束短路击穿1567172ECM。
排空冷却液：打开水箱底部放水堵头，完全回收长效冷却液，合规储存，避免浪费与环境污染。
标记拆解管路线束：拍照记录上下水管、变速箱油冷管路、水温传感器线束走向，封堵管口防尘防杂质进入水道。
拆除固定支架减震垫：依次松开散热器四周固定螺栓，完整取下旧散热器，清理车架安装底座泥沙、锈蚀毛刺。
新件成套预检核对：核对件号1255044，检查水室、芯体无磕碰裂纹，法兰水口密封面完好；打压简易测试无渗漏。
减震垫对位装配：更换全新原厂减震胶垫，散热器平稳放置安装位，均匀对角锁紧固定螺栓，禁止单边受力挤压水室。
管路密封复位：全部水管、油冷管路更换全新密封胶圈，按标记对接紧固，避免管路扭曲拉扯散热器水口。
加注冷却液排空气堵：加注原厂ELC长效冷却液，怠速反复启停循环，彻底排空冷却系统内部空气，补满副水箱液位。
满载试机验收：空载运行30分钟、满载爬坡连续1小时，水温稳定在标准区间、散热器无渗漏、无气堵反水、ECM无高温报警为合格。
八、原厂1255044vs副厂铝制散热器核心区别
原厂1255044：整机无环氧钎焊全铝芯体，原厂精密翅片排布，2.0MPa额定承压，抗矿区震动、碎石撞击；水口、支架、油冷接口1:1匹配773B车架，8000小时无渗漏、无大面积堵塞，稳定控制3412E发动机水温，保护1567172ECM及整套配气、活塞部件，杜绝高温重大机械故障。
劣质副厂散热器：普通环氧粘接芯体承压不足，2000小时焊缝易开裂漏水；翅片薄易倒伏，散热效率差，满载持续高温；安装点位偏差，强行装配拉扯管路，磨损底盘线束2350093，极易高温拉缸、烧毁电控模块，二次大修成本极高。
九、维保硬***禁忌
禁止773D/E系列、推土机、装载机散热器改装替代1255044，流量、承压、安装尺寸不匹配，满载高温渗漏。
禁止高温状态下直接拆卸散热器、放水，高温冷却液喷射造******身烫伤，冷热骤变导致铝水室炸裂。
禁止缺失原厂减震胶垫直接刚***固定散热器，矿区震动短期撕裂水路焊缝，频繁漏水。
禁止使用普通绿色劣质冷却液，易产生水垢腐蚀铝芯水道，造成内部堵塞穿孔。
禁止高压水***正对散热翅片直冲，高压水流挤压翅片倒伏，永久降低散热能力。
禁止散热器轻微渗水仅简单补漏长期使用，矿区震动会快速扩大破损，突发缺水高温拉缸。
禁止拆装管路不封堵水口，泥沙杂质进入水道，新散热器短期结垢堵塞。
禁止冷却系统气堵不排空直接满载作业，局部干烧导致缸盖变形、冲缸垫。
十、773B矿卡冷却+电控系统大修配套清单
发动机主水冷散热器：1255044
发动机电子控制模块ECM：1567172
整车底盘主线束：2350093、变速箱控制线束：3763081
冷却风扇总成、节温器、冷却水泵、水温传感器
冷却液副水箱、全套水管、管路密封胶圈、减震胶垫
卡特原厂长效ELC防腐冷却液、冷却系统除垢清洗剂
3412E发动机大修垫片套件、缸盖密封垫
卡特ET诊断检测仪、发动机水温标定程序
