珀金斯CH11037V型充电机皮带原厂完整技术手册

珀金斯CH11037V型充电机皮带原厂完整技术手册

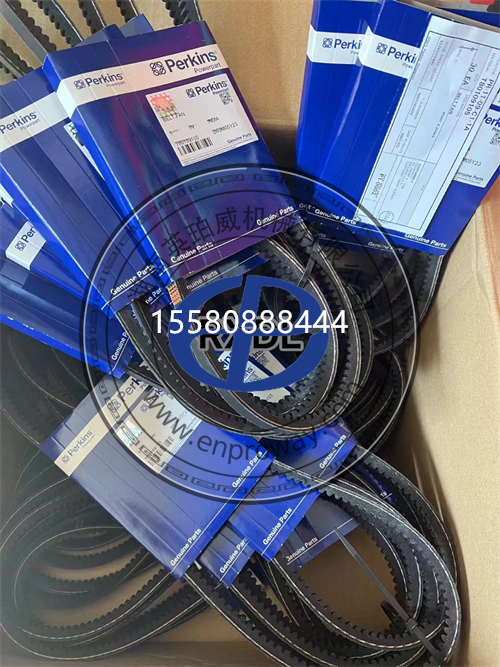

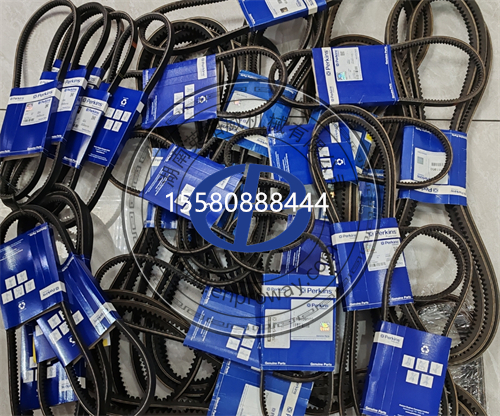

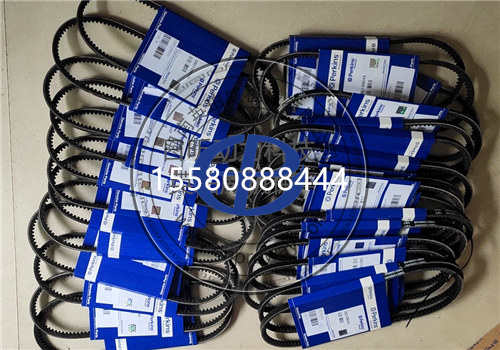

一、基础原厂信息
零件型号：CH11037
原厂名称：VBeltAlternatorDrive充电机V型驱动三角皮带
配件定位：珀金斯2206TAG3柴油发电机组专用发电机驱动单根V型三角带，传递曲轴动力驱动交流发电机，为整车电瓶、电控模块、仪表持续供电；采用高强力聚酯抗拉芯+耐油耐温EPDM橡胶一体成型，适配发电机组连续24小时满载、机房高温密闭工况，杜绝皮带打滑、开裂、断裂引发的失电停机故障。
原厂互换说明：专款专用，无通用替代件；风扇皮带CH12032与本发电机皮带槽型、内周长、承载拉力完全不通用，不可互换混用。
结构形式：标准楔形V三角截面，齿形内圈提升散热与贴合度，多层纤维抗拉芯线、抗臭氧外层橡胶，具备低伸长、高摩擦、耐高温、抗粉尘油污特性。

二、精准适配机型与设备
1.核心适配发动机
珀金斯2206TAG3；兼容拓展机型：2506TAG1、2806TAG1、2806TAG2、2806TAG3全系工业柴油发电机组
2.配套传动组件
匹配原厂发电机、曲轴主动带轮、自动张紧轮、惰轮总成；配套维保滤芯4415122燃油油水分离器、空气滤芯CH11217同步检修更换。
互换区分：仅适配2206/2506/2806六缸大排量机型，1100系列小排量发动机皮带周长、截面尺寸不符，强行装配会出现张力不足、偏磨、打滑；发电机皮带与冷却风扇皮带功能、载荷不同，严禁替换。
三、原厂核心技术参数
截面类型：标准工业V楔形三角带，内圈齿形散热结构
基材材质：EPDM耐老化橡胶+高强度聚酯抗拉芯，无延伸变形
耐受工作温度：30℃～110℃，适配机房密闭高温、冬季低温启动工况
抗老化性能：耐臭氧、机油、柴油轻微溅射，不易硬化龟裂
标准维保更换周期
洁净机房稳定发电工况：3000小时强制更换
露天工地、多粉尘、频繁启停工况：1500–2000小时更换
标准安装张力：原厂张力仪标定标准张力320–360N，新装皮带运行2小时后复紧校正
承载工况：持续驱动大功率充电机，满载无打滑、无啸叫异响
四、强制更换判定标准（满足任意立即成套更换）
皮带内外表层出现细密龟裂纹、局部深裂纹、芯线外露
单侧侧壁严重磨损、缺胶、偏磨，与带轮沟槽贴合间隙过大
运行持续打滑啸叫、发电机充电电压偏低，调整张力后短期复发
皮带硬化粉化、表面发粘、橡胶脱落掉粉，高温下快速老化
皮带局部扭曲、鼓包、分层、破损缺口，存在断裂风险
机组大修、拆装前端传动组件、更换张紧轮/惰轮，同步更换全新CH11037皮带
皮带受柴油、机油长时间浸泡腐蚀，橡胶材质失效
五、典型故障现象、成因与连锁危害
1.发电机充电不足、电瓶亏电、机组电控报警
现象：空载电压正常，满载运行充电电压跌落，电瓶持续亏电，仪表报供电故障。
成因：CH11037皮带老化松弛、张力不足，传动打滑，动力传递损耗大。
危害：电控模块供电不稳、停机保护，工地突发断电造成生产中断；打滑摩擦持续升温，加速皮带断裂。
2.前端传动持续啸叫异响，高温加剧噪音
现象：冷机启动异响轻微，满载升温后尖锐啸叫明显，皮带轮位置发热。
成因：皮带侧壁磨损、沟槽积尘油污，摩擦力下降发生滑动摩擦。
危害：持续高温加速张紧轮轴承磨损，轴承抱死会扯断皮带，整机瞬间失电停机。
3.皮带单侧偏磨、短期磨薄报废
现象：皮带单边橡胶快速磨损，另一侧完好，使用几百小时即失效。
成因：曲轴轮、发电机轮、张紧轮不在同一传动平面，安装对中偏差超标。
危害：频繁更换皮带增加维保成本，偏心载荷加剧发电机轴承单边受力损坏。
4.皮带突发断裂，整机无供电停机
现象：运行中皮带直接断裂，仪表熄灭、机组保护停机，无法正常供电。
成因：裂纹、芯线疲劳未及时更换，长期过载拉伸超出抗拉极限。
危害：关键设备断电停产，断裂皮带碎片易刮伤油管、线束，引发漏油、线路短路隐患。
六、现场快速排查步骤
外观目视检查：停机断电，查看皮带表层有无龟裂、分层、侧壁磨损、油污浸泡痕迹。
张力检测判定：使用专用皮带张力仪测量，张力低于320N判定松弛打滑。
传动对中校验：直尺贴合各带轮端面，检测平面偏移量，超差需校正支架。
工况充电测试：满载监测发电机输出电压，电压偏低、伴随啸叫判定皮带失效。
真假故障区分：发电机整流器损坏、电瓶老化、张紧轮轴承卡死不属于皮带本体故障。

七、标准拆装SOP施工工艺
整机断电安全锁定：断开电瓶负极，停机充分冷却，防止拆装时意外启动、高温烫伤。
清洁传动区域：擦拭皮带轮沟槽油污、粉尘、积碳，禁止残留硬质颗粒磨损新皮带。
松卸张紧机构：松开自动张紧轮调节螺栓，释放全部张力，预留足够拆装间隙。
旧皮带平稳取下：完全松弛后直接取下，严禁使用撬棍、螺丝刀硬撬拉扯皮带。
新件预检核对：核对件号CH11037，检查皮带无弯折、裂纹、变形，橡胶表层完好。
平稳套入各带轮：依次对齐曲轴主动轮、发电机轮、张紧轮沟槽，全程无扭曲、翻转。
张力标准调节：缓慢收紧张紧轮，张力仪校准至320–360N区间，锁紧调节螺母。
热态复紧与试机验收：空载运行2小时，停机复测张力微调；满载连续运行1小时，无异响、充电电压稳定、无打滑发热即为合格。
八、原厂CH11037vs副厂皮带核心区别
原厂CH11037：珀金斯原厂EPDM耐油耐热橡胶，抗拉芯线低伸长，3000小时无明显松弛龟裂；楔形截面贴合带轮沟槽不打滑，高温机房工况稳定，不损伤发电机轴承、张紧轮，减少停机故障。
劣质副厂皮带：普通天然橡胶不耐高温油污，1000小时表层大量龟裂；芯线拉伸量大，频繁打滑啸叫，极易突发断裂停机，连带磨损发电机、张紧轮轴承等高价值配件。
九、维保硬性禁忌
禁止风扇皮带CH12032替代CH11037发电机皮带，截面、载荷不匹配，满载打滑断裂。
禁止新旧皮带混用、不同批次副厂皮带混装，伸长量不一致造成单侧偏磨。
禁止硬撬、扭曲、弯折皮带安装，内部抗拉芯线断裂，短期直接报废。
禁止仅凭手感调节张力，必须使用张力仪校准；张力过大加重发电机轴承负荷，过小引发打滑。
禁止皮带沾染柴油、机油后继续使用，油液溶胀橡胶快速老化开裂。
禁止传动带轮平面偏差超标不校正，长期偏心磨损皮带单侧侧壁。
禁止皮带出现细微裂纹继续带病运行，满载工况极易突发断裂停机。
禁止露天存放皮带，长期日晒、臭氧腐蚀加速橡胶硬化失效。
十、2206TAG3发电机组配套维保配件清单
发电机V型驱动皮带：CH11037
冷却风扇皮带：CH12032
燃油油水分离预滤：4415122
空气滤芯：CH11217
发电机总成、自动张紧轮、惰轮轴承
发动机机油滤芯、柴油精滤、全车密封垫片
珀金斯原厂专用柴机油、长效防冻液、传动系统清洁喷剂
