卡特8E4196推土机末端钻头（右侧端刃）原厂完整技术手册

卡特8E4196推土机末端钻头（右侧端刃）原厂完整技术手册
一、基础原厂信息
零件型号：8E4196（8E4196）
原厂名称：RightGeneralDutyEndBit常规负荷右侧铲刀末端钻头/端刃
配件定位：卡特D9系列推土机SU/9U半U铲刀右侧边角耐磨防护件，属于GET地面易损件体系，搭配中段主切削刃7T9125成套使用；斜角尖角轮廓负责铲刀侧边切入土层、收拢渣土，防护铲刀侧板母材，抵御土方、砂石、混合岩土冲击磨损，兼顾土方剥离、矿山碎石、路基平整常规重载工况。
配对对称件：左侧端刃8E4197，左右不可互换；配套标准紧固件1英寸犁型螺栓4F4042、螺母2J3507、平垫5P8250。

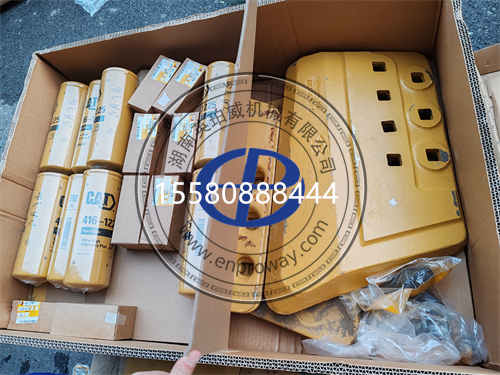

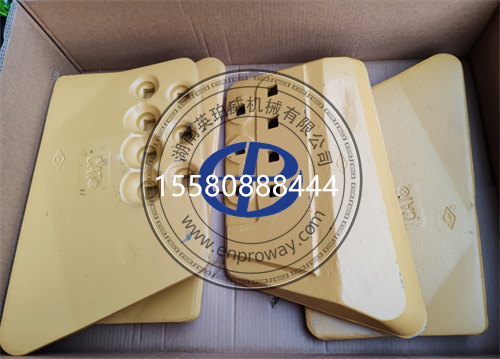

结构形式：一体锻轧硼合金钢、尖角切削轮廓、7孔标准安装布局、加厚耐磨基材，曲面导流设计可将渣土向铲刀中心收拢，提升载土量与作业效率。

二、精准适配机型
1.履带推土机主力机型
D9、D9N、D9R、D9RII、D9T、D9GC全系标准9SU/8A半U推土铲机型
2.轮式推土机配套
844H、844K轮推标准铲刀右侧端刃
3.适配铲刀规格
9U、8SU、8A标准半U推土铲，仅作铲刀最右端防护钻头，左侧必须搭配8E4197成套装配
互换区分：专属35mm加厚D9大机型端刃，厚度、孔距、斜角轮廓与D8/D7中型推土机端刃完全不通用；8E4196为右侧专用，禁止与左侧8E4197混淆装反。
三、原厂核心技术参数
整体厚度：35mm加厚耐磨基材
安装孔规格：7个1英寸方形螺栓孔，孔位原厂精准排布，适配铲刀底板安装位
材质工艺：30MnB硼系耐磨合金钢，整体全程淬火热处理
工作面硬度：48–56HRC，耐磨硬化层均匀，抗岩石冲击不易崩角
单件重量：42.3kg
结构优势：侧向斜角切削刃，曲面导流收拢物料，减少铲刀侧边漏土、降低行走阻力
设计使用寿命
纯土方平整工况：2000小时翻面检查，4000小时彻底更换
砂石、碎石矿山重载工况：900小时检查磨损余量，1800小时强制更换
安装紧固扭矩：固定螺栓标准扭矩190–220N・m，对角分次锁紧
四、强制更换判定标准（满足任意立即更换）
尖角切削刃磨损余量不足5mm，无完整斜角切削轮廓，侧边切入阻力大幅上升
端刃边角出现贯穿裂纹、大块崩缺、缺口，推土作业地面出现固定沟槽
板面严重凹凸翘曲变形，贴合铲刀底板存在缝隙，侧边大量漏土、载土量下降
7个螺栓孔长期冲击磨损扩孔、椭圆变形，紧固后频繁松动移位
矿山碎石作业板面布满密集冲击麻坑，切削穿透能力大幅衰减
尖角完全磨平，无侧向导流曲面，渣土侧向散落、作业油耗上升
铲刀整套耐磨件大修，同步更换左右端刃+中段7T9125主切削刃
五、典型故障现象、成因与连锁危害
1.侧边推土打滑、切入阻力大、油耗升高
现象：铲刀右侧难以切入硬土、碎石，履带容易单侧打滑，往返作业次数增加，燃油消耗上升25%以上。
成因：8E4196尖角刃口完全磨平，无斜角切削角度，仅靠平面摩擦刮土。
危害：整机行走终传动4334448持续过载，加速齿轮、轴承磨损老化。
2.端刃边角崩块、推土地面深浅不均
现象：推土后作业地面右侧固定深浅沟壑，端刃尖角缺失大块基材。
成因：频繁撞击岩石、硬土块，单面长期磨损未及时检查，板材应力疲劳崩损。
危害：缺口持续扩大，直接刮伤铲刀侧板母材，造成铲刀不可逆变形损伤。
3.固定螺栓频繁松动、端刃左右偏移
现象维保周期内螺栓反复松脱，端刃错位偏移，贴合面出现缝隙漏土。
成因：螺栓孔长期冲击磨损扩孔，板材与铲刀底板贴合不实。
危害：端刃单边受力快速断裂，同时持续划伤铲刀底板。
4.端刃整体翘曲变形，侧边大量漏土
现象：推土时渣土从铲刀右侧大量渗漏，单次载土量大幅下降。
成因：长期重载冲击、应力变形，板材厚度磨损不均。
危害：作业效率降低，往返推土次数增多，整机传动部件持续超负荷运转。

六、现场快速排查步骤
刃口厚度目视检测：设备铲刀落地压实熄火，测量尖角剩余厚度，低于5mm立即更换。
板面完整性检查：全面查看有无裂纹、崩缺、翘曲、螺栓孔椭圆磨损。
工况作业测试：单侧推土观察侧向切入阻力，打滑、漏土严重判定端刃失效。
紧固状态复检：检查7组固定螺栓有无松动、垫片缺失、弹簧垫片失效。
真假故障区分：铲刀油缸泄压、铲刀底板变形、行走动力不足不属于端刃本体故障。
七、标准拆装SOP施工工艺
设备安全锁定：推土机铲刀完全落地压实地面，熄火锁死驻车制动，断开电瓶负极防止误操作。
螺栓分次松卸：对角交叉松开7组固定螺栓，依次取下螺栓、平垫、螺母，分类存放避免丢失。
取下旧端刃：彻底清理铲刀底板贴合面积土、碎石、锈蚀凸起硬物，保证安装平面平整无凸起。
新件预检：核对件号8E4196（右侧专用），检查尖角斜面完好、板材无裂纹、螺栓孔无变形。
对位紧固规范：垫片完整放置，螺栓对角分两次预紧，终紧至190–220N・m，避免单边受力翘曲板材。
试机验收：低速推土50米，端刃无移位、侧边不漏土、侧向切入顺畅、无异常震动异响即为合格。
八、原厂8E4196vs副厂端刃核心区别
原厂8E4196：全淬透硼合金钢，硬度均匀稳定，尖角斜面耐磨一致性强；35mm加厚基材抗岩石冲击不易崩裂，矿山工况1800小时磨损均匀，曲面导流设计有效收拢渣土，精准匹配D9铲刀安装孔位，不会划伤铲刀底板。
劣质副厂端刃：仅表层薄层淬火，内部材质偏软，短期快速磨平；板材厚度不足、热处理工艺差，撞击岩石极易大块崩角；螺栓孔加工精度差，频繁松动移位，1000小时内失效，额外磨损铲刀底板产生高额修复成本。
九、维保硬性禁忌
禁止混用D8/D7中型推土机薄款端刃替代8E4196，厚度、承载力不足，矿山工况极易断裂崩角。
禁止左右端刃8E4196/8E4197装反混用，斜面导流方向相反，会大量漏土、降低作业效率。
禁止缺失平垫、弹簧垫片直接紧固螺栓，冲击载荷会快速磨大螺栓孔，造成端刃移位。
禁止超扭矩暴力锁紧螺栓，板材产生内应力变形，后期出现翘曲、裂纹渗漏渣土。
禁止端刃出现裂纹、崩块继续带病作业，缺口持续扩大会直接刮坏铲刀侧板母材。
禁止长期不清理铲刀底板碎石硬物，装配后端刃贴合不实，受力不均加速磨损开裂。
十、D9T推土机整机维保配套配件清单
右侧末端钻头端刃：8E4196；左侧配套端刃：8E4197
中段主切削刃：7T9125
行走终传动总成：4334448
C18发动机油底壳：1504636
凸轮轴滚针轴承：1540176
全套发动机大修四配套、缸垫大修包
TO4专用传动齿轮油、重载CH4柴机油、长效ELC防冻液
