卡特355076 33516发动机气缸盖上部垫片大修套件原厂完整技术手册

卡特35507633516发动机气缸盖上部垫片大修套件原厂完整技术手册
一、基础原厂信息
零件型号：3550763（3550763）
原厂名称：TopCylinderHeadGasketKit气缸盖上部大修垫片套件
配件定位：卡特3500系列柴油/燃气发动机单缸上部全套密封组件，包含缸盖主垫片与气门室、歧管、油道、水道全部密封件，用于缸盖拆解、气门配气机构维修、冲缸垫故障整机修复，隔绝燃烧室高温燃气、冷却液、机油互窜，适配G3516燃气稀薄燃烧高温高压工况，配套3165976气门弹簧、2668721气门座圈整套配气系统大修使用。
原厂区分件号：3550762整机全套上修包、3550769多缸成套包，3550763为单缸独立上部垫片套件，单缸故障仅需单套更换，无需整机组包。

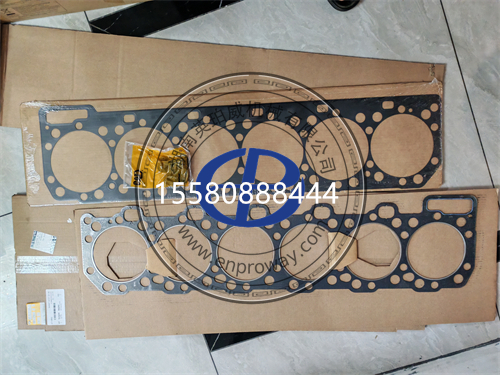

结构组成：多层金属复合气缸盖主垫片、气门室盖垫、进排气歧管垫片、油道O型圈、水道密封胶圈、气门油封、各类小型密封平垫、堵头密封圈，全套密封件一次配齐。
材质工艺：主垫片多层钢芯耐高温复合结构，耐燃气酸性腐蚀、抗热变形；橡胶密封件耐机油、长效冷却液浸泡，高温不硬化渗漏。

二、精准适配机型与发动机
1.核心适配动力（用户指定3516）
燃气机组：G3508、G3512、G3512B、G3516、G3516B、G3520
柴油机组：3508、3512、3516工业发电、油田动力、船用辅机
2.配套关联大修配件
完美匹配5238663气缸套、2623066/8N1234/2236361活塞环、2668721进气门座圈、3165976排气门外弹簧、6171274火花塞、1540176凸轮轴滚针轴承整套大修体系。
互换区分
专属3500系列170缸径大排量机型，与C4.4、C9.3、C15中小机型缸垫厚度、水道油道孔位完全不通用；3550763为单缸上部套件，不含油底壳、曲轴油封等下部密封件，不可替代整机上下大修包。
三、原厂核心技术参数
主缸垫结构：五层金属复合密封垫片，耐高温峰值1080℃，抗燃气爆压冲击
密封介质适配：燃气发动机专用长效防腐冷却液、CH4重载机油、天然气混合气
单缸适用排量：3516单缸2.125L，适配原厂压缩比12.5:1
平面适配公差：适配缸盖、缸体平面度≤0.05mm，超差需铣削修复再装配
设计使用寿命
洁净天然气稳定工况：10000小时同步整机大修更换
高硫沼气、频繁启停高温工况：6000–7000小时检查密封状态
配套安装标准扭矩：缸盖螺栓分三步对角紧固，终紧扭矩420–440N・m，冷机二次复紧
套件覆盖范围：仅覆盖气缸盖以上上部密封，不含油底壳、曲轴前后油封、下部缸体垫片
四、强制成套更换判定标准（满足任意立即更换3550763）
缸垫冲损，水道、油道、燃烧室互相窜通，水箱持续冒泡、机油乳化发白
气缸盖边缘渗漏冷却液、机油，外部出现油迹、防冻液残留痕迹
单缸压缩压力大幅偏低，机组失火、排气甲烷超标、动力大幅衰减
缸盖拆解维修：更换气门座圈、气门、3165976气门弹簧、凸轮轴轴承，必须同步更换全套上部垫片
发动机高温开锅、缺水干烧，缸垫受热变形失效
长期高硫沼气运行，垫片密封层腐蚀、分层渗漏
拆装二次复用旧垫片，密封层已经永久压缩变形，禁止重复使用
单缸回火、持续漏气，拆解确认缸垫密封失效，单缸单独更换本套件
五、典型故障现象、成因与连锁危害
1.水箱持续冒泡、冷却液快速亏损
现象：冷机打开水箱盖大量气泡持续涌出，防冻液频繁补充，无外部管路渗漏。
成因：3550763主缸垫燃烧室与水道密封层破损，高压燃气窜入冷却水路。
危害：水路气堵散热失效，机组持续高温，缸盖热变形，2668721气门座圈冲刷烧蚀。
2.机油乳化、油底壳内部白色泡沫
现象：拔出机油尺、打开机油加注口，机油呈乳白色乳化状态。
成因：缸垫水道与油道互通，冷却液大量混入润滑系统。
危害：机油润滑性能完全失效，曲轴瓦、凸轮轴1540176滚针轴承锈蚀拉伤，严重抱轴停机。
3.单缸失火、怠速剧烈抖动、排气冒白烟
现象：机组怠速不稳，单缸排温偏低，冷启动持续大量白色水蒸气白烟，火花塞6171274快速积碳受潮。
成因：冷却液窜入燃烧室，混合气燃烧中断，单缸做功缺失。
危害：长期液态水冲刷缸套5238663内壁，产生点蚀麻坑，活塞环2623066腐蚀卡滞窜气。
4.缸盖接缝渗油、动力不足、油耗飙升
现象：气门室、歧管结合面持续渗机油，满载出力不足，燃气消耗上升20%以上。
成因：上部各类小垫片老化失效，缸垫压缩密封不足，气缸压缩压力泄漏。
危害：缸内压缩压力不足，燃烧效率下降，爆震加剧，气门弹簧3165976疲劳加速回火故障。

六、现场快速排查步骤
冷却系统初判：怠速观察水箱有无持续气泡，气泡量大判定缸垫窜气，需拆解更换套件。
机油外观检查：机油乳化发白，证明水道与油道互通，缸垫破损。
单缸压缩压力检测：单缸压力低于标准值2bar以上，密封失效。
外观渗漏检查：缸盖四周、气门室盖、歧管垫片位置存在机油/防冻液渗漏痕迹。
真假故障区分：水箱堵塞、机油散热器破损、气门导管油封单独损坏，无需整套更换3550763套件。
七、标准拆装SOP施工工艺
整机停机冷却排空：完全停机降温，排空全部冷却液、发动机机油，释放燃气管路压力。
上部附件拆解：依次拆除进气歧管、排气歧管、气门室盖、火花塞、摇臂总成、气门弹簧3165976组件，取出气缸盖。
接触面清理：塑料刮刀清理缸体、缸盖旧垫片残胶、积碳，禁止金属刀具划伤密封平面；检测平面度，超差需铣削修复。
新件全套预检：核对件号3550763，清点主缸垫、各类O型圈、歧管垫片无缺件、无破损变形。
无胶干式装配：多层金属主缸垫禁止涂抹密封胶，按标识“TOP”朝上平稳放置，定位销对齐定位。
缸盖螺栓分步紧固：全新缸盖螺栓，分三次对角交叉紧固，第一步200N・m、第二步320N・m、终紧430N・m；冷机运行2小时后再次复紧。
配气与密封复位：依次装配气门、3165976内外弹簧、锁片、气门室垫、歧管垫片，全部O型圈更换套件内新品。
加注油液排气试机：加注燃气专用机油、长效防腐冷却液，排净水路空气；空载运行2小时、满载4小时，无冒泡、无渗漏、无抖动、排温均匀为验收合格。
八、原厂3550763vs副厂垫片套件核心区别
原厂3550763：五层多层金属主缸垫，耐燃气高温酸性腐蚀，压缩回弹稳定，10000小时无分层渗漏；全套密封件尺寸孔位完全匹配3516燃气机，不会出现水道、油道错位窜通，避免二次拆解返工。
劣质副厂套件：单层薄钢或普通石棉垫片，高温易烧穿分层；密封橡胶圈耐温差，3000小时即硬化渗漏；孔位存在偏差，极易出现油水互窜、冲缸垫，连带损坏缸套、气门、轴承等高价值配件。
九、维保硬性禁忌
禁止复用旧缸垫、旧气门室垫片、旧O型圈，垫片压缩后无回弹能力，装配短期必然渗漏。
禁止在多层金属主缸垫表面涂抹密封胶，胶层堵塞水道油道，造成局部过热冲垫。
禁止单缸故障只更换主缸垫、不更换套件内配套气门室、歧管垫片，新旧密封件压缩量不匹配，后期多处渗漏。
禁止高温状态下拆装缸盖，冷热温差导致缸盖变形，平面度超标，新垫片快速失效。
禁止混用柴油机型普通缸垫替代燃气机3550763套件，抗腐蚀、耐高温性能不足，沼气工况极易冲垫。
禁止紧固缸盖螺栓一次性满扭矩锁紧，受力不均造成缸盖翘曲、垫片局部压溃渗漏。
禁止机组出现冒泡、乳化故障继续带病运行，短期会造成缸套、轴瓦、活塞环整套报废大修。
十、G3516燃气机组单缸大修配套完整配件清单
单缸上部垫片大修套件：3550763
气缸套：5238663
活塞环成套：2623066（顶环）+8N1234（中环）+2236361（油环）
进气门座圈：2668721
排气门外弹簧：3165976、排气门内弹簧：3165977
火花塞：6171274
凸轮轴滚针轴承：1540176
进排气门、气门导管、锁片全套配气小件
缸盖螺栓、燃气专用机油、长效防腐冷却液
