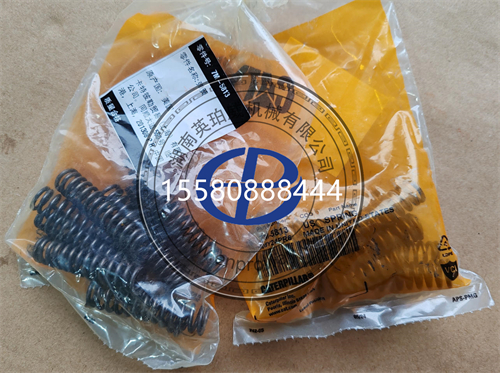

卡特3165976燃气发动机气门压缩弹簧原厂完整技术手册

卡特3165976燃气发动机气门压缩弹簧原厂完整技术手册
配件定位：卡特3500系列燃气/柴油发动机排气门外压缩弹簧，属于配气机构核心高频疲劳精密件，配合内弹簧组成双弹簧闭环结构，负责高速工况下快速闭合排气门、抵消气门弹跳、抑制配气共振，保障气门与2668721气门座圈精准贴合密封，适配燃气稀薄燃烧高温、高频启停工况，是杜绝回火、漏气、失火的关键部件。
一、基础原厂信息
零件型号：3165976（3165976）
原厂名称：OuterValveCompressionSpring排气门外气门压缩弹簧
配套总成：与内弹簧3165977成对组合使用，构成进排气门双弹簧系统，不可单独混搭装配
结构形式：不等距变螺距高强度合金压缩弹簧、两端磨平闭环结构、抗共振防弹跳设计，耐高温、抗疲劳、抗热衰减，适配发动机连续高频往复运动
原厂互换件：无通用替代件，专款专用，禁止普通弹簧、非标弹簧替代

二、精准适配机型与发动机
1.核心燃气机组（主力适配）
G3508、G3512、G3512B、G3516、G3516B、G3520天然气/沼气/煤层气发电机组
2.通用柴油机型
3508、3512、3516工业柴油发电、船用辅机、油田动力机组
3.配套关联精密件
完美适配原厂2668721进气门座圈、进排气门、气门导管、1540176凸轮轴滚针轴承配气系统，整机大修必须成套匹配更换
互换区分：专属3500大排量机型排气门外弹簧，与C4.4、C6.6、C9.3中小机型气门弹簧刚度、自由长度、压缩行程完全不通用；进气门弹簧与排气门弹簧弹力参数不同，严禁混用错装。
三、原厂核心技术参数
弹簧类型：变螺距抗共振压缩外弹簧（排气门专用）
材质工艺：耐高温铬硅合金弹簧钢，整体淬火+喷丸强化处理，消除应力集中
工作温度区间：40℃～1050℃，耐受燃气排气高温冲刷无热衰减
自由长度：原厂标准自由长度71.4mm
安装预紧力：缸盖装配预压缩量原厂标定精准参数，杜绝气门松动弹跳
极限压缩行程：适配3500机型排气门最大升程，无并圈干涉
抗疲劳等级：适配数亿次高频开闭循环，抑制配气机构共振
设计使用寿命：洁净天然气工况10000小时；高硫沼气/频繁启停工况6000–7000小时强制更换
四、强制更换判定标准（满足任意立即成套更换）
弹簧肉眼可见裂纹、断丝、变形、歪斜、两端磨平缺损
自由长度缩短超0.8mm、弹力衰减、预紧力不足，气门闭合滞后
弹簧表面高温回火变色、锈蚀、点蚀、喷丸层脱落
机组出现排气回火、气门密封不严、单缸失火故障，排查为弹簧弹力失效
气门间隙频繁异常波动、热机间隙快速变小/变大
配气机构异响、气门弹跳、高速工况动力抖动衰减
缸盖拆解大修、气门烧蚀、座圈维修，必须同步更换全套内外弹簧
长期高负荷、高温运行后弹簧疲劳软化，无法维持闭合压力
五、典型故障现象、成因与连锁危害
1.排气回火、进气放炮、机组爆震
现象：机组运行间歇性回火，进气歧管放炮，高负荷工况爆震频繁。
成因：3165976外弹簧弹力衰减、疲劳软化，排气门闭合延迟、闭合不严，高温废气倒窜。
危害：烧毁进气管路、冲击2668721进气门座圈密封面，引发气门永久变形。
2.单缸失火、排气温度不均、甲烷排放超标
现象：怠速抖动、单缸做功弱，排温差值偏大，废气检测甲烷逃逸超标。
成因：弹簧预紧力不足，排气门微漏，缸内残余废气过多，混合气燃烧不充分。
危害：火花塞6171274快速积碳、点火失效，活塞环积碳卡滞、窜气增大。
3.高速工况动力掉速、负荷上限降低
现象：低速运行正常，满负荷、高转速工况动力快速衰减，频繁限功率。
成因：高速配气共振、气门弹跳，进排气时序错乱，换气效率大幅下降。
危害：长期时序偏移导致1540176凸轮轴轴承、摇臂异常磨损，配气机构整体早衰。
4.气门间隙频繁偏移、维保周期缩短
现象：调整完气门间隙短期再次偏差，冷热机间隙波动大。
成因：弹簧疲劳形变、弹力不稳定，气门闭合压力持续波动。
危害：气门持续轻微漏气、高温烧蚀，座圈冲刷磨损加速。
六、现场快速排查步骤
1.工况故障初判：机组回火、失火、排温不均，排除点火、混合气故障后，优先排查气门弹簧疲劳失效。
2.外观目视检查：拆解气门组件，检查弹簧有无断裂、变形、变色、锈蚀、螺距不均。
3.长度测量对比：实测自由长度，与原厂标准偏差超0.8mm直接报废。
4.弹力手感测试：同缸对比新旧弹簧压缩阻力，弹力明显偏弱、回弹迟缓立即更换。
5.真假故障区分：气门变形、座圈冲刷、导管松旷、凸轮轴磨损不属于弹簧本体故障。

七、标准拆装SOP施工工艺
1.停机冷却泄压：机组完全停机降温，释放管路压力，拆除气门室盖。
2.拆解配气组件：依次拆除摇臂、挺柱、气门锁片、气门弹簧座。
3.新旧件预检：核对3165976外弹簧+3165977内弹簧成套件，检查无裂纹、无变形、长度标准。
4.内外弹簧对位装配：外弹簧3165976在外、内弹簧3165977在内，变螺距大端朝向缸盖底面，严禁倒装。
5.弹簧均匀预压：使用专用气门弹簧压缩工具垂直均匀下压，禁止单侧歪斜施压，防止弹簧扭曲。
6.锁片精准卡装：双锁片完全入槽、贴合到位，无松动、无偏移，杜绝高速脱落风险。
7.气门间隙标定：装配完成后，重新校准进排气门标准冷态间隙，保证配气时序精准。
8.试机验收：怠速、中高速无异响、无回火、无抖动，排温均匀、功率稳定为合格。
八、原厂3165976vs副厂弹簧核心区别
原厂3165976：铬硅合金耐高温材质，喷丸消除内应力，变螺距抗共振性能优异；10000小时无弹力衰减、无断裂变形，高温工况不软化，完美匹配3500燃气机配气标定，杜绝回火漏气故障。
劣质副厂弹簧：普通碳素弹簧钢，无高温强化处理，3000–5000小时即疲劳软化、弹力衰减；易变形断丝、引发回火失火，直接损伤气门、座圈、凸轮轴等高价配件，返工成本极高。
九、维保硬性禁忌
禁止内外弹簧单独更换，必须3165976+3165977成套同步更换，弹力匹配均衡
禁止进排气弹簧错装混用，弹力、行程参数不同，会直接导致配气时序错乱
禁止倒装弹簧，变螺距方向错误会引发共振、气门弹跳、高速失效
禁止使用变形、缩短、变色旧弹簧继续装机，隐性疲劳极易运行中断裂
禁止暴力压装弹簧，扭曲装配会产生残余应力，短期断裂失效
禁止机组回火故障只处理管路不换弹簧，弹力衰减是回火核心诱因
禁止高硫沼气工况超期使用弹簧，高温酸性环境加速疲劳失效
十、G3500燃气机组全套大修配套清单
排气门外弹簧：3165976
排气门内弹簧：3165977
气缸套：5238663
活塞环成套：2623066/8N1234/2236361
进气门座圈：2668721
火花塞：6171274
凸轮轴滚针轴承：1540176
气门导管、气门油封、锁片、弹簧座全套配气小件
缸垫大修包、燃气专用机油、长效防腐冷却液
