一、基础原厂信息
零件型号：2901935（2901935）
原厂名称：UHEUltraHighEfficiencyPrimaryAirFilter超高效率主空气滤芯（PowerCore蜂窝式）
配件定位：卡特大型工程机械、C9/C13/C18/C32柴油/工业燃气发动机进气主滤，配套安全内滤2901936成套使用；采用蜂窝立体复合滤材，99.95%超高粉尘拦截效率，专为矿山、土方、露天高粉尘恶劣工况设计，阻隔粉尘泥沙进入燃烧室，保护缸套、活塞环、1540176凸轮轴滚针轴承、涡轮等精密部件，大幅降低发动机内部磨损大修概率。
原厂互换等效件：唐纳森P608667、鲍德温CA5791；原厂无替代卡特原厂件号，不可用普通标准效率空滤替代。

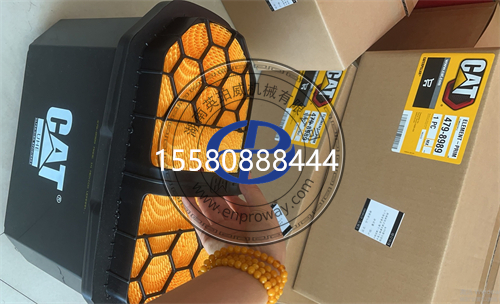

结构形式：椭圆形蜂窝PowerCore一体滤材、内置高分子支撑骨架、一体式加厚橡胶密封胶圈、外置防尘防撞护网，防水防潮复合滤层，纳污容量远超传统纸质折叠空滤。

二、精准适配机型与发动机
1.适配核心发动机
C9、C13B、C18、C32、3412工业柴油/船用/燃气发电机组、油田动力机组
2.适配工程整机
铲运机：621H/621K、623H/623K、627H/627K、632
履带装载机：973D
伐木归堆机：521B、532、541、552
矿用/工业发电机组：CX31P600、TH48E70、DG300/DG450系列
3.配套成套滤芯搭配
主滤2901935+安全内滤2901936成套进气过滤系统
互换区分：专属大排量C18/C32动力椭圆蜂窝空滤，与C4.4、C6.6小型GC机型圆筒空滤尺寸、进气流量、安装底座完全不通用；标准效率空滤过滤精度不足，高粉尘工况会快速磨损发动机四配套。
三、原厂核心技术参数
过滤等级：UHE超高效率，ISO5011标准粉尘拦截效率99.95%
滤材结构：立体蜂窝复合纳米玻纤滤材，多层梯度过滤，纳污容量提升3倍
外形尺寸：长382.8mm×宽256.8mm×高度236.6mm
适配进气流量：适配C18大排量发动机满负荷大进气需求
密封形式：一体硫化橡胶全周密封胶圈，防侧漏、耐高低温老化
耐受工况：40℃~120℃，抗潮湿、抗粉尘、轻微雨水冲刷
设计使用寿命
干净土方、厂区稳定工况：2000小时/12个月先到更换
矿山、砂石、露天高粉尘重载工况：800–1000小时强制更换
配套维保体系：适配C18整机1504636油底壳、1540176凸轮轴滚针轴承、5238663缸套全套大修配件
四、强制更换判定标准（满足任意立即更换）
仪表触发进气压差堵塞报警，清理后短时间再次报警
滤芯表面大面积积尘板结、滤材发黑，强光照射完全不透光
密封胶圈开裂、硬化、变形，空滤盒缝隙漏灰，进气侧管路附着粉尘
滤材受潮发霉、进水起泡、分层破损，骨架变形塌陷
发动机动力骤降、重载掉速、黑烟增大，排除喷油、涡轮故障后判定空滤堵塞
机组进水、进气道进泥沙、发动机拆解大修，同步更换整套空滤
达到额定维保工时，矿山高粉尘工况未到工时但压差超标
五、典型故障现象、成因与连锁危害
1.整机动力不足、爬坡重载掉速、排气黑烟浓重
现象：空载转速正常，挖掘、推土、满载爬坡转速大幅下跌，持续冒黑烟，油耗上升15%以上。
成因：2901935蜂窝滤材堵塞，进气流通量不足，混合气过浓燃烧不完全。
危害：燃烧室积碳快速堆积，喷油嘴堵塞、涡轮4419559积碳卡滞，长期高温加剧气门座圈、活塞环磨损。
2.发动机内部磨损加剧、机油滤芯频繁吸附金属碎屑
现象：机油快速发黑，机油滤芯压差报警周期大幅缩短，拆解可见缸壁、轴颈拉伤。
成因：密封胶圈失效、滤材破损，未过滤粉尘直接进入气缸内部研磨精密部件。
危害：加速5238663缸套、2623066顶环、1540176凸轮轴滚针轴承磨损，提前整机大修。
3.怠速抖动、冷启动困难、混合气燃烧异常
现象：冷机启动延迟，怠速游车抖动，排气带有未完全燃烧柴油异味。
成因：空滤堵塞进气负压过高，进气量不稳定，空燃比持续失衡。
危害：火花塞6171274快速积碳失火，燃气机组易出现回火、功率限制。
4.空滤壳体缝隙漏灰、进气管道内壁附着泥沙
现象：拆开进气软管，管壁一层粉尘，滤芯胶圈破损、贴合不严。
成因：胶圈老化变形、滤芯安装错位，粉尘绕过滤材直进发动机。
危害：不可逆气缸拉伤，短期出现烧机油、窜气故障。

六、现场快速排查步骤
电控压差初判：读取设备进气压差数据，压差超标直接判定滤芯堵塞。
外观透光检测：停机取出滤芯，强光从内侧照射，大面积不透光、积灰板结需更换。
密封完整性检查：查看外圈橡胶胶圈有无开裂、缺料、变形，空滤盒内壁有无漏灰痕迹。
工况对比测试：更换全新2901935空滤后动力、黑烟、油耗恢复正常，确诊滤芯失效。
真假故障区分：喷油器损坏、涡轮泄压、进气歧管漏气、正时偏差不属于空滤本体故障。
七、标准拆装SOP施工工艺
整机停机冷却：熄火静置5分钟，完全释放进气负压，防止拆装粉尘倒吸进发动机。
清空空滤盒积尘：拆除空滤盒卡扣，先用压缩空气由内向外吹扫壳体内部泥沙，禁止直接吹向发动机进气口。
新旧件核对预检：核对件号2901935，检查蜂窝滤材无破损、胶圈完整无开裂，配套内滤2901936同步检查。
正确装配密封：滤芯平整放入底座，胶圈完全贴合壳体密封面，无偏移、无挤压褶皱。
锁紧壳体卡扣：全部卡扣均匀扣紧，单侧卡扣松动会造成缝隙漏灰。
试机验收：怠速运行5分钟，无进气异响、动力恢复、无黑烟，压差数值正常为合格。
八、原厂2901935vs副厂空滤核心区别
原厂2901935：卡特专属PowerCore蜂窝纳米复合滤材，99.95%超高过滤精度，纳污容量大，800–2000小时压差上升平缓；全周硫化密封胶圈不老化漏灰，适配C18/C32大排量进气流量，长期使用大幅降低发动机四配套、轴承磨损。
劣质副厂空滤：普通单层纸质滤材，过滤效率不足95%，粉尘穿透量大；胶圈易硬化开裂漏灰，500小时即严重堵塞，大量泥沙进入气缸拉伤缸套、凸轮轴轴承，大修成本翻倍。
九、维保硬性禁忌
禁止单用2901935主滤不装配配套安全内滤2901936，主滤破损后粉尘直接进入发动机。
禁止高压气***由外向内反向吹扫滤芯，会击穿蜂窝滤材、破坏纳米过滤层，永久丧失高精度过滤能力。
禁止水洗、浸泡2901935蜂窝空滤，滤材遇水分层脱层，直接报废无法复用。
禁止胶圈缺失、破损继续装机，缝隙漏灰会快速磨损全套内部精密运动部件。
禁止超周期带病使用，矿山粉尘工况压差超标仍继续作业，极易造成发动机不可逆磨损。
禁止混用圆筒式普通空滤替代本椭圆蜂窝专款，进气流量、密封尺寸不匹配，进气阻力过大动力持续不足。
十、C18燃气/柴油机组配套大修配件清单
超高效率主空气滤芯：2901935
安全内滤：2901936
气缸套：5238663
活塞环成套：2623066/8N1234/2236361
进气门座圈：2668721
火花塞：6171274
凸轮轴滚针轴承：1540176
C18油底壳：1504636
全套缸垫大修包、专用机油、长效防冻液
