卡特C4.4长缸体（LongBlock）原厂完整技术手册

卡特C4.4长缸体（LongBlock）原厂完整技术手册
一、基础原厂信息
核心总成件号
全新原厂长缸体：4775057
CatReman再制造长缸体：20R7180（Tier3国三挖机专用）
原厂名称：C4.4LongBlockAssembly四缸长缸体总成
配件定位：卡特E320GC/E323GC挖掘机主力动力核心总成，属于半整机预装总成，集成缸体、曲轴、连杆、活塞四配套、凸轮轴、缸盖、气门机构、5213019水泵、正时齿轮、前端壳体，仅无需额外装配涡轮、ECU、喷油器、飞轮、油底壳即可上机，大幅缩短大修工期，适配土方、市政、矿山重载持续作业工况。
结构组成：整体灰铸铁强化缸体、105mm湿式缸套、锻钢曲轴、合金活塞、成套气门组件、一体式缸盖、凸轮轴及1540176滚针轴承、内置机油泵、冷却水道完整预装，出厂完成动平衡、水压密封、冷机试机检测。
互换区分：C4.4专属4缸长缸体，与C6.6/C9.3/C13、3500系列燃气机长缸体安装孔、排量、飞轮壳尺寸完全不通用；Tier3和国四C4.4长缸体ECU接口、正时系统不互通，不可混装。

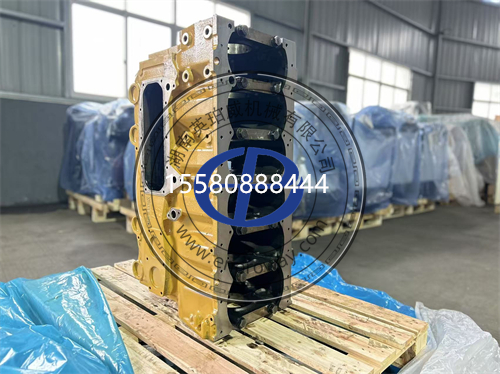

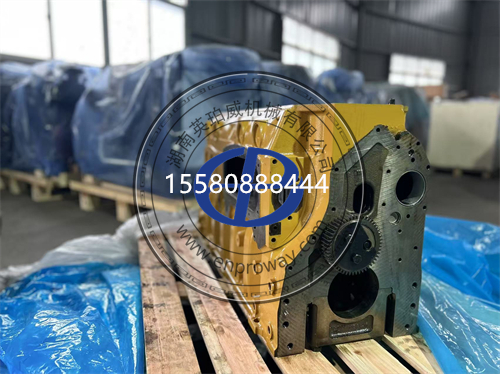

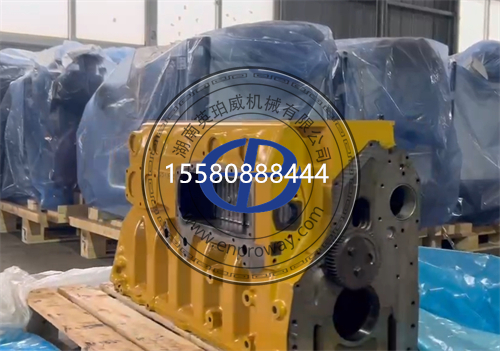

卡特长缸体总成示意

二、精准适配机型与动力参数
1.适配整机
挖掘机：CAT320GC、323GC国三Tier3机型
配套整机维保件体系：4616550启动马达、5213019水泵、5417918电控手柄、4419559涡轮外壳、4621171机滤、3027298液压滤芯
2.发动机基础参数
布局：直列四缸四冲程柴油
缸径×行程：105mm×127mm，排量4.4L
压缩比：16.9:1
额定净功率：107kW（2200rpm），最大扭矩560N・m@1400rpm
冷却形式：水冷循环，匹配5213019原厂水泵
润滑容量：11L（含机油滤芯）
整机长缸体净重：360kg
3.适用场景
城市土方、市政破碎、砂石矿山、路基重载、长期24小时连续作业
三、原厂预装内置全套零部件清单
铸铁缸体、湿式气缸套总成
锻钢曲轴、主轴瓦、连杆瓦全套轴瓦
4组活塞+活塞环成套（三道环标准配置）、活塞销、卡簧
连杆总成，连杆螺栓原厂预紧到位
凸轮轴+1540176凸轮轴滚针轴承
一体式缸盖、进排气门、气门弹簧、气门导管
进气门座圈、排气门座圈总成
正时齿轮、正时盖板、前端壳体
原厂5213019冷却水泵总成
内置机油泵、机油吸油集滤器
全套内部密封垫片、曲轴前后油封
吊装吊耳、机油通气室总成
四、原厂设计使用寿命
标准土方稳定工况：7000小时预防性大修更换
矿山高粉尘、重载频繁启停工况：4500小时强制更换长缸体总成
再制造20R7180长缸体质保：12个月不限工时，性能对标全新原厂件
五、强制整体更换长缸体判定标准（满足任意一条不单独维修，直接更换总成）
缸体出现贯穿裂纹、水道穿孔、主轴承座孔失圆变形，无法镗孔修复
多缸严重拉缸、活塞破碎、连杆弯曲断裂，缸体内部大量金属碎屑无法彻底清洗
曲轴多道轴颈拉伤、磨损超标，曲轴弯曲变形，研磨修复余量耗尽
凸轮轴严重磨损、1540176滚针轴承抱死卡死，配气机构大面积损坏
发动机高温抱瓦、缺油干磨，整套轴瓦、曲轴、四配套全部报废
缸盖大面积裂纹、气门座圈批量烧蚀，单修缸盖无法恢复整机工况
机油持续大量窜入燃烧室、动力永久性衰减、油耗飙升30%以上，拆解内部磨损超限
设备大修工期紧张，单独散件维修周期过长，直接选用预装长缸体总成
六、典型整机故障（长缸体本体失效类）
1.动力严重不足、重载掉速、黑烟大
现象：空载转速正常，挖掘、爬坡负载转速大幅下跌，排气持续黑烟，油耗翻倍。
成因：活塞环磨损窜气、缸套内壁拉伤、缸内压缩压力不足，长缸体内部密封失效。
危害：喷油器持续积碳、涡轮4419559壳体高温热裂，整机加速老化。
2.机油消耗暴涨、冷车冒蓝烟
现象：每日大量补加机油，冷启动排气管明显蓝烟，空滤内部积存机油。
成因：活塞油环失效、缸套磨损间隙过大、气门油封批量老化，长缸体内部密封部件整体磨损。
危害：火花塞/喷油嘴积碳堵塞，燃烧室积碳引发爆震、活塞烧顶。
3.发动机内部异响、怠速哒哒/沙沙金属噪音
现象：缸体、缸盖内部持续异响，转速越高噪音越大，伴随振动加剧。
成因：曲轴瓦/连杆瓦磨损旷量、1540176凸轮轴滚针轴承磨损、活塞销间隙过大。
危害：短时间内曲轴断裂、活塞击碎缸体，整机直接报废。
4.冷却系统频繁高温、防冻液持续亏损
现象：水温长期偏高，水箱持续冒泡，防冻液快速减少，外部无明显渗漏点。
成因：缸体内部水道裂纹、缸垫击穿、缸套密封失效，油水互窜。
危害：机油乳化、轴瓦锈蚀抱死，整套润滑系统失效。

七、现场快速故障排查步骤
压缩压力检测：各缸压缩压力差值＞2.5bar，判定缸套、活塞环密封失效，长缸体内部磨损。
机油油液分析：机油铁含量＞50ppm、存在大量金属碎屑，曲轴/凸轮轴轴承磨损。
内窥镜内窥检测：缸壁大面积拉伤、活塞顶部破损、气门严重烧蚀，需更换长缸体。
漏水测试：打压缸体水道出现泄压、渗水，缸体存在隐性裂纹。
真假故障区分：涡轮损坏、喷油器故障、ECU电控故障、外部散热器堵塞，不属于长缸体本体故障，无需更换总成。
八、标准拆装SOP施工工艺
整机断电泄压：断开电瓶负极，排空机油、全部防冻液，释放燃油管路残余压力。
外部附件拆除：依次拆卸涡轮4419559、喷油器线束、进排气歧管、发电机、4616550启动马达、液压泵联轴器2314174、1504636油底壳。
整机吊装分离：使用专用吊具平稳吊出旧发动机整机，清理安装支架、机舱油污杂质。
新长缸体预检：核对件号4775057/20R7180，手动盘车曲轴转动顺滑无卡滞，检查水泵无渗漏、正时齿轮间隙正常。
附件装配预装：更换全新飞轮、曲轴后油封、全套外部密封垫片，安装ECU、喷油器、涡轮总成。
整机对位吊装：平稳落装至车架，发动机悬置螺栓对角分次紧固，标准扭矩120N・m。
管路线束复位：对接冷却水管、燃油管路、全部传感器线束卡扣，避免线束挤压磨损。
加注油液排气：加注卡特15W40CH4专用机油、长效ELC防冻液，排净冷却水路空气。
试机验收：怠速运行15分钟，满载连续作业30分钟；无异响、无漏水漏油、水温稳定、动力恢复标准值、无蓝烟黑烟即为合格。
九、全新原厂长缸体vsCatReman再制造长缸体区别
全新原厂4775057
全部零部件全新原厂件，缸体、曲轴全新铸造加工，出厂全流程水压、动平衡、台架测试；7000小时无衰减，适配长期高负荷矿山连续作业，整机大修质保24个月。
再制造20R7180长缸体
原厂回收合格缸体、曲轴，原厂工艺修复研磨，全部密封、活塞环、轴瓦、轴承更换全新卡特配件，127项检测工序；性能达到新机95%标准，价格更低，质保12个月，适合土方短期工况、预算有限设备。
劣质副厂组装长缸体
缸体无探伤检测易隐性裂纹，曲轴普通锻造无精密研磨，轴承、活塞环为非标副厂件；2000–3500小时出现拉缸、异响、高温漏油，返工维修成本极高。
十、安装与维保硬性禁忌
禁止混用C6.6/C9.3长缸体替代C4.4总成，安装孔、正时、飞轮壳尺寸不匹配，无法对接整机液压与电控系统。
禁止吊装时单点受力倾斜吊运，极易造成缸体变形、曲轴弯曲、内部轴承错位卡滞。
禁止装配外部附件时暴力敲击前端壳体、缸盖，引发缸体隐性裂纹，后期油水互窜。
禁止长缸体上机前不做盘车预检，内部卡滞强行启动会瞬间拉瓦、抱死曲轴。
禁止长期使用劣质非标柴油、不达标的普通机油，加速缸套、活塞环磨损，大幅缩短长缸体使用寿命。
禁止机油滤芯4621171、油水分离器3261644超周期使用，杂质进入长缸体内部造成精密部件磨损。
禁止单次连续冷机重载作业，低温工况润滑不足，加剧轴瓦、凸轮轴1540176滚针轴承磨损。
十一、E320GCC4.4整机大修配套配件清单
C4.4长缸体总成：4775057（全新）/20R7180（再制造）
冷却水泵：5213019
启动马达：4616550（24V/7.8kW）
涡轮外壳总成：4419559
凸轮轴滚针轴承：1540176
电控操作手柄：5417918
机油滤芯：4621171
液压/变速箱滤芯：3027298
油底壳总成：1504636
长效防冻液、CH4重载专用机油、全套外部大修垫片包
