卡特5238663燃气发动机气缸套原厂完整技术手册

卡特5238663燃气发动机气缸套原厂完整技术手册
一、基础原厂信息
零件型号：5238663（5238663）

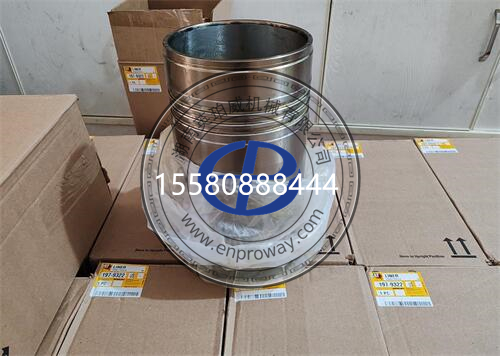

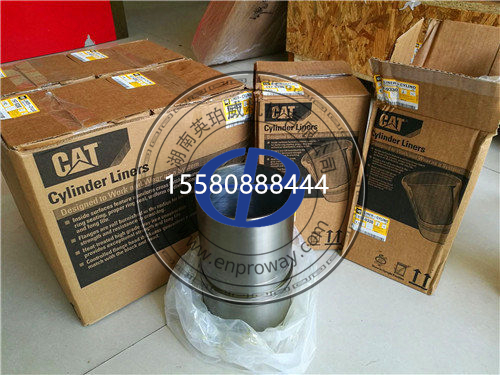

原厂名称：LinerCylinder湿式气缸衬套
原厂定位：卡特3500系列天然气/沼气燃气发动机专用湿式无台肩气缸套，为活塞往复运动耐磨内壁，隔离高温燃气、冷却液，适配燃气稀薄燃烧高温工况，抵御燃气燃烧酸性腐蚀、热疲劳开裂，是G3508/G3512/G3516燃气机组核心大修配件。
新旧替代件号：2117826、8N6861、1106993（原厂升级换代，尺寸完全通用互换）
结构形式：湿式无袖口（无顶部法兰）结构，外壁三道环形冷却槽，内壁精密交叉珩磨储油纹理，高合金硼铸铁一体离心铸造，内壁耐磨硬化层，外壁耐腐蚀涂层，适配冷却液全包裹冷却。

二、精准适配燃气发动机与整机
1.核心燃气发动机型号
G3508、G3512、G3512B、G3516、G3516B、G3520工业天然气/沼气发电机组（3500系列燃气专用机型）
2.同平台柴油延伸机型（通用缸套）
3508、3512、3516柴油发电机组、矿山动力、船用辅机
3.设备应用场景
煤层气发电、沼气内燃机组、天然气分布式电站、油田伴生气动力设备
互换区分：缸径170mm专属尺寸，仅适配3500系列大排量机型，与C4.4、C9.3、C13中小机型缸套尺寸、安装结构完全不通用，严禁混用。
三、原厂核心技术参数
标准内径：170.025mm，原厂精密加工公差±0.03mm
结构类型：湿式无台肩缸套，全程冷却液包裹冷却
材质工艺：高硼合金离心铸铁，内壁高频淬火，硬度HB220~260，抗燃气酸性腐蚀、耐高温蠕变
内壁工艺：交叉网纹珩磨，稳定油膜，降低活塞环磨损、减少窜气
耐受工况：燃气燃烧峰值温度950℃，持续工作水温85~98℃
设计使用寿命
洁净天然气稳定发电工况：12000小时预防性检修
沼气/煤层气高杂质、酸性燃气工况：7500小时强制更换
装配配合间隙：缸套外壁与缸体冷却间隙0.22~0.35mm，保证散热
单件重量：18.3kg
四、强制更换判定标准（满足任意一条整套更换）
内壁深度拉伤、沟槽、点蚀、网状热裂纹，珩磨修复余量耗尽
缸套外壁腐蚀穿孔、水垢腐蚀凹坑、冷却液渗漏窜入燃烧室
圆度/圆柱度超差＞0.10mm，活塞环密封失效、大量窜气、动力下滑
顶部内壁热疲劳裂纹、局部烧蚀，燃气串入冷却水道
长期劣质沼气运行，内壁腐蚀层剥落，机油消耗暴增
发动机拉缸、活塞破碎、大修拆解时，无论外观必须同步更换缸套
缸套变形、失圆，活塞往复卡顿、异响严重
五、燃气机专属典型故障、成因与连锁危害
1.机组功率下降、排气甲烷超标、窜气严重
现象：额定负载带载不足，废气分析仪检测燃气逃逸，机油加油口持续喷气。
成因：缸套内孔磨损失圆，活塞环无法贴合缸壁密封，燃气窜入曲轴箱。
危害：曲轴箱压力过高、呼吸器喷油，混合气配比失衡，机组频繁限功率停机。
2.冷却液消耗快、水箱持续产气、缸垫易冲坏
现象：防冻液频繁亏损，水箱持续冒泡，缸垫反复击穿漏水。
成因：缸套外壁腐蚀穿孔、缸套微裂纹，燃气窜入冷却系统。
危害：水路气堵散热失效，整机高温，缸盖变形，大修成本翻倍。
3.机油消耗急剧升高、火花塞积碳严重
现象：每日大量补加机油，火花塞快速积碳、点火不良、机组抖动。
成因：缸套内孔磨损，活塞环刮油失效，机油窜入燃烧室燃烧。
危害：燃烧恶化，爆震加剧，气门、涡轮快速积碳损坏。
4.冷机启动抖动、局部异响
现象：冷机运行单侧气缸异响，热机轻微缓解，单缸做功不均。
成因：缸套内壁拉伤、局部变形，活塞运动偏磨撞击。
危害：活塞、连杆轴承加速磨损，严重活塞碎裂打坏缸体。
六、现场快速排查步骤
数据读取初判：机组报单缸失火、排气甲烷超标、曲轴箱压力过高，优先排查缸套磨损。
冷却液检查：观察水箱有无持续气泡、防冻液发黑浑浊，判定缸套渗漏。
内窥镜内窥检测：拆下火花塞，内窥镜伸入查看缸壁有无拉伤、裂纹、腐蚀坑。
机油消耗监测：短期机油损耗超标准2倍，大概率缸套密封失效。
拆解测量：取出缸套，内径千分尺测上中下三处圆度、圆柱度，超0.1mm直接报废。
真假故障区分：活塞环断裂、气门密封差、混合气配比失调不属于缸套本体故障。

七、标准拆装SOP施工工艺
整机停机冷却：完全停机降温，排空全部冷却液，防止高温液体喷溅。
拆解缸盖活塞组件：拆除缸盖、连杆、活塞总成，清理缸口积碳、燃气腐蚀残渣。
旧缸套压出：专用液压工装垂直压出旧缸套，禁止敲击、单边受力，避免缸体孔变形。
缸体安装孔清理：彻底打磨缸体孔水垢、腐蚀层，保证内壁光滑无凹坑。
新件预检：核对5238663件号，目视无裂纹、无磕碰，测量内径尺寸合格。
装配密封处理：缸套外壁均匀涂抹专用水冷防腐密封膏，垂直平稳压入缸体，保证四周间隙均匀。
压装限位：工装匀速压到位，缸套上下高度差控制在原厂±0.05mm范围内。
配套部件复位：更换全新活塞、活塞环、缸垫，加注原厂燃气机组长效冷却液。
试机验收：空载运行2小时，满载持续4小时，无窜气、无冷却液损耗、无抖动异响为合格。
八、原厂5238663vs副厂缸套核心区别
原厂5238663：高硼离心铸铁，耐燃气酸性腐蚀，内壁硬化层厚，12000小时磨损量极低；珩磨纹理标准，适配燃气稀薄燃烧高温工况，不易热裂、不穿孔，匹配G3500燃气机组原厂标定。
劣质副厂缸套：普通灰铸铁无抗腐蚀涂层，沼气工况3000~5000小时外壁腐蚀穿孔；内壁淬火层薄，快速拉伤失圆，频繁窜气、漏水返工。
九、维保硬性禁忌（延长燃气机缸套寿命）
禁止长期使用未净化、高硫化氢沼气，酸性介质快速腐蚀缸套外壁。
禁止混用普通柴油冷却液，必须使用卡特燃气机专用长效防腐防冻液。
禁止暴力敲击压装缸套，极易造成隐性裂纹，运行后渗漏失效。
禁止冷却液长期不更换，水垢堆积阻碍散热，加剧缸套热疲劳开裂。
禁止机组长期低负荷怠速运行，低温燃烧产生酸性冷凝水腐蚀内壁。
大修仅更换活塞环不检测缸套，磨损超标会快速再次窜气、烧机油。
十、G3516燃气机组配套维保配件清单
气缸套总成：5238663
活塞、活塞环套件、缸垫
燃气机组专用机油滤芯、燃气滤芯
发动机水泵、冷却液、气门组件
火花塞、点火线圈、混合气调压阀
