卡特461655024V/7.8kW发动机启动马达原厂完整技术手册

卡特461655024V/7.8kW发动机启动马达原厂完整技术手册
一、基础原厂信息
零件型号：4616550（4616550）

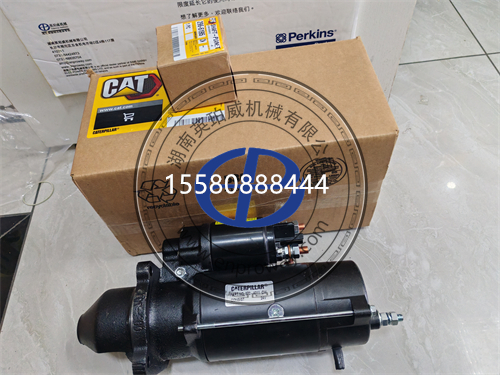

原厂名称：StartingMotorGroup24V启动马达总成
原厂定位：卡特中型工程机械专用24V/7.8kW减速式启动电机，适配C4.4/C6.6/C9.3中小排量电控发动机，主打稳定启停、低温启动可靠、故障率低，广泛用于GC系列土方挖掘机、装载机、发电机组，是卡特中端机型主力原厂起动机。
原厂替代/代工件号：0001330513、0001330514（博世原厂代工通用）
结构形式：24V直流行星减速结构、外置电磁吸拉开关、高强度纯铜线圈、耐磨粉末冶金单向器、防尘密封轴承、一体式防水防尘壳体，适配工地多粉尘、昼夜温差工况。

二、精准适配机型与发动机
1.适配发动机
卡特C4.4、C6.6、C9.3、C18电控柴油发动机（国三/Tier3平台），覆盖土方、工程、发电动力机型
2.核心适配整机
挖掘机主力机型：CAT320GC、323GC、326GC、330D、340D全系GC/D系列土方挖机
延伸适配设备：卡特SR4发电机组、C18船用/工业机组、中小型装载机、平地机工程设备
互换区分（重点）：4616550为7.8kW中小功率机型专款，与336E/336F所用11KW大功率5948720马达完全不通用，功率、齿数、安装法兰、驱动速比不兼容，严禁混用。
三、原厂核心技术参数
额定电压：24V双电瓶系统适配
额定功率：7.8kW标准原厂足额功率
驱动齿轮参数：11齿、标准模数，精准匹配对应机型飞轮齿圈
启动特性：行星减速结构，启动力矩均匀，低温25℃可稳定启动
工作温度区间：30℃～125℃，适配工程机械全天候作业
防护等级：IP54防尘防水，抵御机舱粉尘、泥水侵蚀
额定工作电流：120A（常规启动工况）
设计使用寿命：常规土方工况7000小时；高频启停/粉尘工况4500小时预防性更换
安装方式：SAE标准凸壳法兰、双螺栓固定，原位无损安装
四、强制更换判定标准（满足任意立即换新）
启动频繁打齿、齿轮啮合不良、空转无负载、无法带动曲轴
冷机启动拖转速、无力、多次打火启动，热机工况正常
电磁开关吸合迟钝、偶发无反应、启动时灵时不灵
马达壳体进水进泥、线圈受潮氧化、轻微焦味、绝缘下降
单向器打滑、齿面磨损崩角、啮合失效
轴承旷量大、运转异响、转子扫膛、转动卡顿
长期频繁打火导致碳刷磨损耗尽、接触不良、启动失效
五、典型故障现象、成因与连锁危害
1.打火空转、打齿异响、啮合失败
现象：拧钥匙马达空转，齿轮不咬合飞轮，伴随尖锐金属打齿声，无法启动。
成因：单向器磨损打滑、齿轮齿面倒角磨平、电磁开关推杆行程不足。
危害：快速啃伤发动机飞轮齿圈，引发飞轮总成大修，维修成本极高。
2.冷机启动无力、转速偏低
现象：冬季、隔夜冷车启动转速疲软、断断续续，热机启动正常。
成因：碳刷磨损、线圈老化、内部接触电阻增大，低温输出功率衰减。
危害：低速燃烧不充分，发动机积碳加剧、喷油嘴雾化不良、油耗升高。
3.启动无反应、偶发失灵
现象：启动开关无响应，静置一会或重复操作可偶尔启动。
成因：电磁开关触点烧蚀、接线柱氧化虚接、内部线路接触不良。
危害：施工中途突发趴窝，耽误工期，存在突发停机风险。
4.马达发热、异味、启动卡顿
现象：多次启动后壳体发烫、有轻微焦味，启动过程卡顿不顺滑。
成因：线圈局部短路、轴承干涩卡滞、频繁长时间打火操作。
危害：加速线圈烧毁、线路过载，严重引发机舱电气故障。

六、极简现场快速排查步骤
1.电压预检：启动瞬间电瓶电压≥22V，电压偏低为电瓶/线路问题，非马达故障。
2.声音判定故障：完全无声=线路/继电器故障；打齿空转=单向器/齿轮磨损；转速弱=马达内部老化。
3.接线外观检查：主接线柱、控制线无氧化、烧黑、松动，搭铁接地良好。
4.机械复检：手动盘车顺畅，排除发动机机械抱死、曲轴卡滞问题。
5.真假故障区分：电瓶亏电、启动继电器损坏、点火开关故障，无需更换4616550马达。
七、标准拆装SOP施工工艺
1.断电保护：拆卸前必须断开双电瓶负极，杜绝24V高压短路烧损线路与电控元件。
2.线束标记拆卸：标记主正极、负极、电磁开关控制线位置，有序拆卸，避免错接烧机。
3.拆取旧马达：松开两侧固定法兰螺栓，平稳取出旧启动马达，清理安装面油污泥沙。
4.新件预检：核对4616550件号，手动推拉齿轮伸缩顺畅、无卡滞、无异响、旷量正常。
5.对位安装：对准飞轮齿圈平稳贴合，对角分次均匀紧固螺栓，防止偏斜咬合打齿。
6.接线复位：接线柱紧固到位，加装防松垫片，打磨氧化层保证导电稳定。
7.试机验收：通电启动，一次着火、无打齿、无异响、转速强劲稳定即为安装合格。
八、原厂4616550vs副厂核心区别
原厂4616550：足额7.8KW纯铜线圈，低温启动稳定不乏力；11齿高频淬火齿轮耐磨不易崩齿，单向器咬合精准不打滑；7000小时性能无衰减，匹配C4.4/C6.6/C9.3发动机原厂标定，不伤飞轮、故障率极低。
劣质副厂马达：虚标功率、铝线线圈低温无力，启动拖转速；齿轮淬火工艺差，极易磨损打齿啃飞轮；2000–3000小时老化失效，频繁返工、维修成本高。
九、维保硬性禁忌（延长马达寿命）
禁止单次长时间打火，单次启动≤3秒，间隔≥10秒再次启动，防止线圈高温烧毁。
禁止电瓶亏电强行启动，低压大电流会快速烧蚀碳刷与内部触点。
禁止接线柱松动虚接，电弧烧蚀触点，引发偶发启动失灵。
禁止机舱高压水***直冲马达端部，防止进水进泥卡滞齿轮与单向器。
禁止设备频繁冷机连续启停，大幅加速内部机械与电气磨损。
十、E320GC/323GC整机配套维保配件清单
启动马达总成：4616550（24V/7.8kW）
发动机水泵：5213019
机油滤芯：4621171
液压/变速箱滤芯：3027298
铲斗油缸密封总成：5655679
液压泵联轴器：2314174
涡轮外壳：4419559
电控操作手柄：5417918
