卡特5050673飞轮组件完整技术资料（E320GCC4.4专用，匹配2314174联轴器）

卡特5050673飞轮组件完整技术资料（E320GCC4.4专用，匹配2314174联轴器）
一、基础原厂信息
零件型号：5050673FlywheelGroup飞轮总成
适配机型：卡特E320GC国三C4.4无DPF发动机，原厂配套2314174一体式液压泵挠性联轴器、启动马达齿圈一体结构
原厂定位：发动机动力输出核心部件，储存转动惯量稳定怠速、缓冲挖掘冲击载荷；外圈外齿与2314174联轴器啮合传递动力，外圈齿圈配合起动机实现启动，集成曲轴定位安装法兰、信号触发刻度环，适配6112646发动机ECU转速采集。
材质工艺：球墨铸铁一体锻造，工作面高频淬火；外圈传动齿、启动齿圈感应淬火耐磨处理，整体动平衡等级G2.5，抗交变扭转冲击、耐高温、不易变形开裂。
互换说明：5050673为C4.4320GC专属飞轮，齿圈齿数、法兰螺栓孔位、端面跳动标准、联轴器啮合齿规格唯一，不可通用于320D2、323GC国四机型。
配套维保体系：2314174液压泵联轴器、6112646发动机ECU、140517050机滤、130306360柴滤、T433948重载机油、21820263长效防冻液、4419559涡轮外壳。

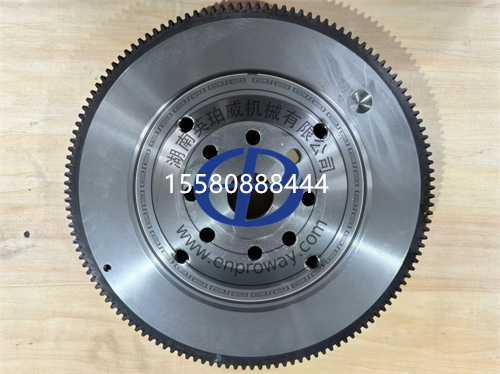

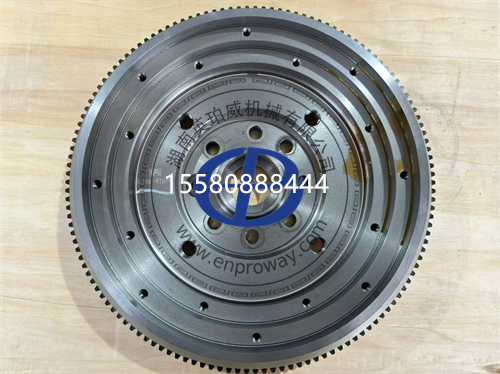

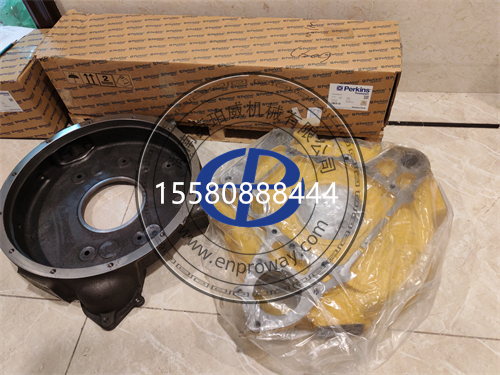

卡特飞轮总成外观
二、核心原厂技术参数
整体重量：28.5kg
动平衡标准：G2.5级，出厂动平衡校正，单面不平衡量≤8g・cm
形位公差标准
飞轮端面端面跳动≤0.05mm（极限报废＞0.10mm）
外圈啮合齿径向圆跳动≤0.03mm
曲轴法兰定位孔同轴度≤0.02mm
螺栓紧固扭矩：飞轮固定螺栓标准终紧扭矩280N・m，对角分三段紧固（50%→80%→100%），终紧后额外旋转90°角再锁紧
齿规格参数
外侧液压泵传动啮合齿：匹配2314174联轴器外齿模数、齿数，无间隙标准啮合
内侧启动齿圈：标准起动机啮合齿，热处理硬度HRC4855
设计使用寿命
常规土方稳定工况：8000小时
矿山重载、24h连续冲击工况：5000小时预防性检修，齿圈磨损超标直接更换总成
工作温度区间：40℃～220℃，耐受排气辐射高温、机舱持续热辐射
三、强制更换/检修判定标准（满足任意一条必须拆解检修或换新）
飞轮端面跳动＞0.10mm，平面翘曲、凹凸拉伤、沟槽深度＞0.08mm，无法打磨修复
外圈传动齿出现崩齿、连续3齿磨损、齿面大面积剥落、毛刺旷量过大，啮合2314174联轴器出现撞击异响
启动齿圈断齿、齿面严重点蚀、打滑无法正常启动
飞轮本体出现放射状裂纹、法兰螺孔拉伸变形、螺纹滑丝损坏
曲轴法兰贴合面锈蚀、凹凸不平，打磨后仍无法保证贴合间隙
长期联轴器强行对中装配，造成飞轮齿单侧挤压磨损、齿形变形
发动机抱瓦、曲轴维修、整机大修时，同步检测飞轮，磨损超标直接更换5050673总成
四、典型故障现象、成因与连锁危害
1.整机怠速共振大、手柄发麻，憋压周期性撞击异响
现象：怠速、复合动作整机震动剧烈，憋压出现规律“哒哒”金属撞击声，更换2314174联轴器短期内再次损坏。
成因：飞轮端面跳动超标、外圈传动齿圆度失准；飞轮螺栓松动、动平衡失效；齿面单边磨损，联轴器啮合受力不均。
危害：持续冲击快速撕裂2314174弹性联轴器，液压泵输入花键磨损、主轴轴承拉伤，液压系统内泄增大、挖掘无力。
2.起动机打滑、打齿、启动困难
现象：启动马达空转、尖锐打齿噪音，多次点火才能启动。
成因：飞轮内置启动齿圈磨损、齿形倒角磨平、点蚀崩齿；飞轮安装偏斜，起动机齿轮啮合错位。
危害：起动机单向器快速磨损，严重打坏起动机总成，停机无法启动。
3.ECU报转速信号故障、怠速不稳、偶尔熄火
现象：诊断仪CID190转速信号异常，怠速忽高忽低，冷启动困难，无规律熄火。
成因：飞轮转速信号刻度环磕碰、变形、缺齿；飞轮安装偏斜，传感器间隙波动。
危害：6112646电控喷油逻辑紊乱，油耗飙升、黑烟大、发动机限扭保护。
4.飞轮螺栓反复松动、漏油
现象：飞轮壳内部渗机油，拆解后飞轮固定螺栓松动，螺纹拉伸变形。
成因：未按标准扭矩分阶段紧固；飞轮贴合面有杂质、平面不平，运转交变载荷导致螺栓松脱。
危害：曲轴后端油封快速失效漏油，机油浸泡2314174联轴器弹性体溶胀开裂，严重时飞轮偏移刮擦飞轮壳体。
五、现场快速检测排查方法
端面跳动检测
固定百分表抵飞轮摩擦端面，手动盘车一周，读数差值＞0.10mm判定飞轮变形报废。
齿圈外观目视检测
强光照射外圈传动齿、启动齿，查看有无崩齿、点蚀、单边磨损；手晃动飞轮无明显径向旷量为合格。
转速信号测试
安装曲轴传感器，盘车读取6112646数据流，转速信号连续无中断、无跳变，代表飞轮信号环完好。
螺栓扭矩复检
冷机状态对角复测飞轮螺栓扭矩，低于260N・m说明螺栓松动，重新按标准工艺紧固。
周期回溯判定
设备运行超5000小时矿山工况、8000小时土方工况，大修必拆检飞轮齿形与平面精度。

六、5050673飞轮标准拆装安装步骤（配套2314174联轴器安装前置工序）
安装前准备
整机断电，断开电瓶负极，释放液压残余压力，拆下启动马达、飞轮壳盖板、液压泵总成（参照2314174联轴器拆装流程）。
彻底清洁曲轴法兰端面、飞轮贴合面，去除油泥、锈迹、毛刺，保证平面粗糙度Ra≤1.6μm，无任何硬质杂质残留。
新飞轮5050673入库检查：无裂纹、齿圈完好、端面无变形，核对外圈啮合齿规格适配2314174联轴器。
准备全新飞轮固定螺栓，禁止复用旧螺栓，高强度螺栓拉伸后必须一次性更换。
步骤1：飞轮对位定位
对准曲轴法兰定位销孔，平稳吊装5050673飞轮贴合曲轴端面，全程避免磕碰外圈传动齿与转速信号环，禁止敲击飞轮本体。
步骤2：分阶段对角紧固飞轮螺栓
全部螺栓手动拧入贴合端面，无歪斜、卡滞；
第一阶段对角预紧至140N・m（50%标准扭矩）；
第二阶段对角复紧至224N・m（80%标准扭矩）；
第三阶段终紧至280N・m，全部螺栓统一额外旋转90°角锁紧。
步骤3：形位公差复测
螺栓紧固完成后，重新用百分表检测飞轮端面跳动、外圈齿径向跳动，数值超差需拆下清理贴合面重新装配。
步骤4：配套部件预装
检查曲轴后端油封完好无渗漏，装配油封护板；
安装曲轴转速传感器，校准标准安装间隙；
回装启动马达，调整马达齿轮与飞轮启动齿圈啮合间隙；
按原厂工序装配2314174液压泵挠性联轴器，严格执行零强制对中装配规范。
步骤5：飞轮壳盖板复位、整机试机
清理飞轮壳内部所有铁屑、杂物，复位护板；空载运行10分钟，满载挖掘15分钟，无共振、无打齿异响、转速信号稳定、无渗油为安装合格。
七、原厂5050673飞轮总成vs副厂飞轮核心区别
原厂5050673
高纯球墨铸铁一体铸造，热处理均匀，齿圈耐磨层厚度达标，出厂G2.5高精度动平衡；端面平面度稳定，长期重载不变形，外圈啮合齿匹配2314174联轴器，8000小时无齿面磨损、无共振异响，转速信号环刻度精准，电控无报错。
劣质副厂飞轮
普通铸铁材质，无精细动平衡，运转共振大；齿圈淬火层薄，20003500小时出现齿面点蚀崩齿；端面易受热变形，跳动超标，频繁损坏2314174联轴器，转速信号刻度加工偏差，ECU持续报转速故障码，大幅提升液压、发动机维修成本。
八、安装与日常使用硬性注意事项
吊装、拆装飞轮禁止铁锤直接敲击齿圈、飞轮本体，仅可使用铜棒辅助对位，防止产生隐性裂纹。
飞轮贴合面严禁残留铁屑、密封胶、锈蚀颗粒，微小杂质会直接造成端面跳动超标。
飞轮固定螺栓为一次性高强度拉伸螺栓，每次拆卸必须全套换新，禁止重复使用旧螺栓。
装配2314174联轴器时严禁强行撬动液压泵，避免飞轮外圈齿单侧挤压磨损。
曲轴后端油封渗漏需立即更换，机油长期浸泡飞轮齿面会加速齿面锈蚀、点蚀磨损。
设备停机前怠速23分钟降温，减少飞轮冷热交变应力，延缓平面变形、齿圈疲劳损坏。
维修打磨飞轮端面时，单次打磨去除量不可超过0.05mm，过量打磨会改变安装基准，导致联轴器对中偏差。
禁止在飞轮齿面涂抹黄油、机油，油脂会吸附粉尘磨料，加速齿面研磨损耗。
九、E320GCC4.4整机动力传动配套维保清单
飞轮总成：5050673
液压泵挠性联轴器：2314174
发动机ECU电脑板：6112646
涡轮增压器外壳：4419559
机油滤芯：140517050
燃油滤芯：130306360
重载专用机油：T433948（15W40CH4）
长效ELC防冻液：21820263
