卡特4419559涡轮增压器涡轮外壳完整技术资料（E320GCC4.4国三专用）

卡特4419559涡轮增压器涡轮外壳完整技术资料（E320GCC4.4国三专用）
一、基础原厂信息

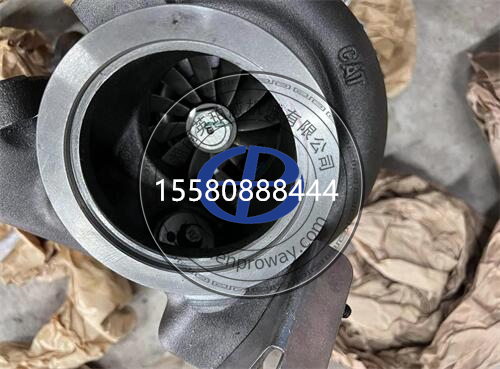

零件型号：4419559（TurbineHousing涡轮端壳体）
原厂适配总成：C4.4发动机配套GT2052SK涡轮增压器总成件号6032698
适配机型：卡特E320GC国三Tier3无DPF挖掘机，C4.4电控107/109kW发动机，匹配6112646发动机ECU、3778E361排气歧管
材质工艺：高硅耐热球墨一体铸造，耐高温950℃，内壁精密导流气道，自带废气旁通阀安装座、排气歧管法兰、V型卡箍对接面；表面高温抗氧化涂层，抗冷热循环开裂、抗废气腐蚀
互换说明：4419559为E320GCC4.4专属涡壳，法兰孔径、气道流量、旁通阀安装位唯一，不可通用320D2、323GC国四机型涡轮壳
配套维保体系：2314174液压泵联轴器、140517050机滤、130306360柴滤、T43394815W40机油、21820263长效防冻液

二、核心技术参数
耐受排气温度：瞬时峰值950℃，连续额定工作720℃
气道流通规格：四缸汇聚导流腔，匹配3778E361排气歧管排气流量，降低排气背压
装配配合间隙标准
涡轮叶轮与涡壳内壁径向间隙：0.40～0.60mm；磨损极限＞0.8mm直接报废壳体
废气旁通阀阀片密封间隙：0.05～0.10mm，间隙不均导致增压压力失控
法兰连接扭矩
涡壳与排气歧管螺栓：30～35N・m，对角分次紧固
涡壳与中间体V型卡箍标准扭矩：30N・m，紧固后轻敲卡箍复紧一次
设计使用寿命：常规土方5000小时；矿山重载/24h连续工况3200小时预防性更换
结构特点：集成内置废气放气阀安装底座，无需外置旁通管路，减少高温管路渗漏风险
三、原厂强制更换条件（满足任意一条必须换新4419559）
壳体出现放射状裂纹、法兰开裂、气道内壁穿孔、热疲劳破损
涡轮叶轮擦壳，涡壳内壁出现深沟槽，间隙超标＞0.8mm
废气旁通阀安装座变形、阀座密封面烧蚀无法修复
排气法兰平面翘曲变形＞0.10mm，垫片反复漏气无法密封
内部严重积碳结块堵塞气道，高压清洗无法疏通，排气背压持续偏高
高温回火、涂层大面积脱落，壳体材质脆化易开裂
异物（碎气门、活塞碎屑、排气管焊渣）击打造成壳体凹坑、气道变形
四、典型故障现象、成因与连锁危害
1.壳体开裂、排气漏气啸叫
故障现象：加速机舱尖锐气流哨声，黑烟增大、增压压力不足、水温偏高；法兰缝隙渗出黑色积碳油污。
成因：冷热频繁骤变热应力撕裂；螺栓长期松动单边受力；拆装暴力敲击壳体；长期超负载高温运行。
危害：废气外泄损失涡轮驱动力，增压压力偏低、整机挖掘无力；高温废气灼烧周边线束、油管，加速配件老化。
2.内壁擦壳、叶轮剐蹭沟槽
故障现象：涡轮持续沙沙金属摩擦异响，重载动力衰减、油耗飙升，增压压力波动大。
成因：涡轮浮动轴承磨损、转子轴向/径向旷量超标；拆装不同心、V卡箍未均匀紧固；异物进入涡壳撞击叶轮。
危害：涡壳内壁永久损伤，间隙永久超标，新装叶轮依然擦壳，直接报废壳体。
3.气道积碳堵塞、排气背压过高
故障现象：空载转速正常，重载掉速严重、黑烟大、排温超标，涡轮迟滞明显。
成因：长期劣质柴油、喷油雾化差、怠速低负荷运行，废气中胶质积碳堆积气道缩窄流通截面。
危害：发动机排气阻力激增，缸头、气门持续高温热负荷，加速2272902连杆瓦、活塞磨损。
4.旁通阀座烧蚀、增压压力失控
故障现象：增压压力偏低或过高，仪表报增压故障码SPN1209FMI15，整机限扭。
成因：涡壳阀座长期高温冲刷、积碳卡滞阀片，密封面烧蚀密封不严。
危害：增压压力紊乱，混合气配比失衡，油耗暴涨、动力大幅下降。

五、现场快速排查方法（班组实操）
目视渗漏排查
热机运行10分钟，观察涡壳法兰、壳体转角、V卡箍接缝有无黑色积碳渗出，有碳迹即为开裂/垫片漏气。
间隙塞尺检测
拆解涡轮后用塞尺测量涡轮叶尖与涡壳内壁间隙，＞0.8mm判定壳体磨损报废。
温差听诊排查
怠速、满载双工况听诊涡轮壳体，出现持续金属摩擦声代表叶轮剐蹭壳体；壳体局部温度异常偏低为内部堵塞。
排气背压辅助判定
排气歧管加装压力表，满载背压远超标准值，清洗气道无改善，判定涡壳内部积碳堵塞。
外观裂纹检查
强光手电照射壳体转角、螺栓孔、阀座位置，放射状细纹为热疲劳裂纹，不可修复直接更换。
六、4419559涡轮壳标准安装步骤
安装前准备
发动机完全冷却，断开电瓶负极，释放排气系统余热，防止高温烫伤；清理排气歧管法兰积碳、旧垫片残料，平面无翘曲毛刺。
彻底清洗涡轮中间体、涡轮叶轮，吹扫涡壳内部无铁屑、积碳、杂物；检查新4419559壳体无裂纹、内壁光滑、阀座完好。
准备全新排气歧管金属垫片、V型卡箍，禁止复用旧密封件。
步骤1：壳体对位标记
用记号笔在涡壳与中间体对接边缘做对位标记，保证装配同轴，避免叶轮擦壳。
步骤2：预装涡轮叶轮入涡壳
叶轮表面薄涂T433948清洁机油，平稳放入4419559涡壳内腔，无卡滞、无剐蹭，手动转动转子顺滑无卡点。
步骤3：V型卡箍锁紧固定
对齐壳体对位标记，扣合V型卡箍，预紧至15N・m；软锤均匀敲击卡箍整圈贴合，终紧至标准30N・m。
步骤4：涡轮总成对接排气歧管
放置全新金属垫片，孔位完全对齐不遮挡气道；螺栓对角分两次紧固，先预紧15N・m，终紧30～35N・m。
步骤5：管路、旁通阀复位装配
连接废气旁通执行器拉杆，手动启闭阀片5次，确认无卡滞；安装机油供回油管，更换油管密封垫片。
步骤6：整机试机验收
怠速运行5分钟，听诊无摩擦、无漏气啸叫；
满载挖掘15分钟，增压压力稳定、无黑烟、无掉速；
停机复检法兰、V卡箍无渗碳、无渗漏为合格。
七、原厂4419559涡壳vs副厂壳体核心区别
原厂4419559
高硅耐热球墨一体铸造，抗热疲劳不开裂；气道导流尺寸精准，排气背压稳定；阀座氮化耐磨层，长期使用不烧蚀；内壁光滑不易积碳，5000小时无渗漏、无擦壳风险。
劣质副厂涡轮壳
普通铸铁材质，耐高温差，1000～2500小时冷热循环开裂；气道尺寸偏差，增压压力异常；阀座无耐磨涂层，快速烧蚀泄压；内壁粗糙极易积碳堵塞，频繁出现动力不足、漏气故障。
八、安装与使用强制注意事项
禁止高温状态拆装涡轮壳，冷热骤变会瞬间造成壳体裂纹。
装配必须做对位标记，壳体错位会直接导致涡轮叶轮剐蹭内壁，永久损坏涡壳。
V型卡箍、排气垫片、油管垫片必须全套换新，旧件密封失效会反复漏气。
紧固螺栓严禁单边一次性锁死，对角分次均匀紧固，防止法兰平面变形翘曲。
禁止使用加厚密封垫强行找平法兰间隙，会改变气道流通截面，升高排气背压。
发动机停机前怠速2～3分钟降温，减少涡壳冷热交变应力，延缓壳体开裂。
长期使用劣质柴油会加速气道积碳，缩短涡壳使用寿命，必须使用合规柴油+130306360原厂柴滤。
拆装禁止铁锤直接敲击壳体，只能使用铜棒轻敲，避免铸造壳体产生隐性裂纹。
九、E320GCC4.4整机配套维保清单
涡轮端壳体：4419559
排气歧管：3778E361
发动机ECU：6112646
液压泵联轴器：2314174
机油滤芯：140517050
燃油滤芯：130306360
重载机油：T433948（15W40CH4）
长效防冻液：21820263
