卡特8N-9969前发动机减震支架总成完整技术资料

卡特8N-9969前发动机减震支架总成完整技术资料
一、基础产品信息
原厂零件号：8N-9969（简写8N9969）
官方名称：FrontEngineMountAssembly发动机前减震支撑总成
产品定位：重型工业/船机/发电机组发动机前端弹性减震支撑，一体式铸钢支架+重载高阻尼橡胶减震垫集成总成，承担发动机前端重量、缓冲整机震动，隔离发动机振动向车架传导，配套C18发动机（适配302-7442涡轮增压器整机）
配套润滑油品：发动机润滑3E984215W-40机油，传动系统7X2888传动油
关联核心部件：2272902连杆滑动轴承、302-7442涡轮增压器、1W-1564油底壳吸滤网，减震失效会放大振动，加速轴瓦、增压器轴承磨损
二、结构组成与材质参数
1.总成结构分体
主体支架：球墨铸铁一体铸造支架底座，加厚加强筋，抗重载冲击、不易断裂变形
核心减震单元：高阻尼耐油耐高低温复合橡胶减震垫块，内置多层金属加强钢板，双向限位防位移
配套标准紧固件：M24高强度调质螺栓、防松平垫、弹簧垫圈（原厂更换需同步换新）
定位限位凸台：防止发动机启停、重载扭矩冲击时横向、纵向窜动
2.关键性能参数
表格
参数项目 原厂标准数值
单支额定承载重量 2100kg
适用环境温度 -30℃～+75℃
橡胶减震硬度 65HA重载工业级
标准安装螺栓规格 M24×120mm
总成净重 18.6kg
减震压缩行程 ±12mm（限位保护）
抗油腐蚀等级 耐3E9842机油、7X2888传动油长期浸泡

三、适配发动机与整机设备
1.核心适配发动机

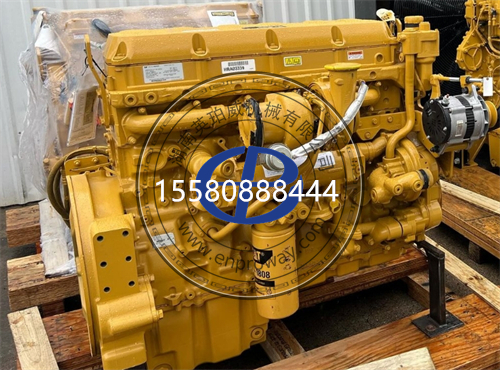

卡特C18ACERT直列六缸柴油发动机（配套302-7442VGT涡轮增压器）
2.适用整机场景
矿用自卸车：770G、772G、773G、785矿卡
大型油田钻井动力机组、固定式柴油发电机组
大型露天钻机、D9T/D10T重型推土机
港口重载移动动力设备、工业高压空压机机组
四、核心功能作用
承重固定定位
承接发动机前端整体载荷，配合后减震支架形成三点支撑，限制发动机前后、左右、上下位移，保证曲轴、涡轮增压器、管路装配同轴度，避免振动导致管路开裂、垫片漏油漏气。
振动隔离缓冲（保护2272902轴瓦、302-7442增压器）
发动机燃烧爆发冲击、曲轴旋转震动经橡胶垫衰减，大幅降低振动传递至车架；减少高频震动对连杆滑动轴承、增压器浮动轴承的交变冲击，延缓轴承磨损、叶轮动平衡失效，降低增压器异响、增压压力波动故障概率。
降噪缓冲
削弱整机共振噪音，驾驶室、机舱振动明显降低，减少管路、散热器、1W-1564吸滤网固定卡扣松脱问题。
位移补偿
冷机、热机发动机热胀冷缩产生微量位移，减震垫柔性补偿，避免刚性支架硬拉导致发动机壳体开裂、油底壳渗漏机油。
五、标准安装操作步骤
前置准备
停机冷却，放空机油，使用专用液压千斤顶平稳托举发动机前端，完全卸除8N-9969支架承重；
清理车架安装底座、发动机前端安装凸台，去除锈迹、油泥、焊渣，保证贴合平整；
准备全新原厂M24螺栓、密封垫片，禁止复用旧螺栓。
步骤1：预装减震垫块至铸铁支架
将橡胶减震垫完全嵌入支架限位槽，确保金属加强层对齐，无偏斜、挤压变形，垫块贴合无悬空缝隙。
步骤2：支架对位安装
缓慢下放发动机，对齐支架与车架、发动机法兰安装孔，垫块居中，左右间隙均匀，不可单边受力挤压橡胶垫。

步骤3：分次对角紧固螺栓
第一步对角预紧至50%标准扭矩；
第二步预紧至80%扭矩；
终紧标准扭矩：420N・m；
禁止单边一次性锁紧，防止支架扭曲、橡胶垫局部受压提前老化开裂。
步骤4：间隙复检
紧固完成后检查减震垫四周预留缓冲间隙，无金属硬接触、无过度压缩；发动机无左右偏移，涡轮增压器管路无拉扯应力。
步骤5：空载试车验证
启动机组怠速运行5分钟，观察机舱无异常共振、无金属撞击异响；满载运行监测机油压力稳定，无油压波动（振动过大会造成油路瞬时泄压，损伤2272902轴瓦）。
六、常见故障现象与故障原因
整机共振剧烈、机舱低频轰鸣
橡胶减震垫老化硬化、开裂、分层脱胶，减震阻尼失效；
支架螺栓松动、防松垫圈失效，支架与车架刚性碰撞；
减震垫长期单边挤压，局部压缩永久变形，失去缓冲能力。
发动机管路频繁漏油、涡轮管路漏气
减震支架失效后发动机大幅窜动，拉扯机油进回油管、涡轮VGT液压油管，接头垫片撕裂渗漏，同时造成1W-1564吸滤网管路移位。
302-7442增压器异响、增压压力不稳定
持续交变振动冲击增压器浮动轴承，轴承快速磨损、叶轮动平衡失衡，出现金属沙沙异响，增压压力随振动波动。
2272902连杆滑动轴承早期偏磨、机油压力波动
整机大幅振动导致曲轴轴向、径向微量窜动，轴瓦受力不均局部磨损；振动造成机油油路瞬时泄压，油膜稳定性下降。
支架铸铁底座开裂、断裂
长期超载、减震垫完全失效，发动机重量刚性冲击支架，加强筋处出现疲劳裂纹，严重时支架断裂发动机下沉。
七、更换判定标准（满足任意一条必须更换8N-9969总成）
橡胶减震垫出现裂纹、分层、脱胶、大面积鼓包、油溶膨胀；
减震垫压缩量超标，金属内衬直接硬接触金属支架；
铸铁支架底座出现裂纹、变形、安装孔拉伸失圆；
螺栓多次松动、滑丝，支架定位限位凸台磨损失效；
机组大修、增压器/轴瓦磨损故障检修时，同步更换全套前后减震支架。
八、使用与维护注意事项
日常巡检周期：每250小时目视检查支架橡胶垫有无渗油、开裂、螺栓松动；矿山重载工况缩短至150小时检查。
油品隔离：避免3E9842机油、7X2888传动油长期淋泡减震橡胶垫，油污会加速橡胶老化、溶胀失效，渗漏油污及时擦拭清理。
禁止改装：不可加装钢板刚性垫块替代减震垫，刚性连接会全部振动直接传导至发动机，快速烧毁轴瓦、增压器。
吊装规范：检修吊装发动机禁止直接单点受力顶压8N-9969支架，容易造成支架变形、减震垫永久损伤。
保养联动：支架减震失效需同步检查涡轮增压器浮动轴承、2272902连杆瓦磨损状态，振动极易造成内部精密摩擦副提前损坏。
温度管控：设备长期高温运行会加速橡胶垫老化，保证302-7442增压器、散热风扇冷却系统正常，降低机舱环境温度延长支架使用寿命。
九、原厂与副厂配件区分
原厂8N-9969
铸铁支架带有CAT标识与零件号铸造钢印，橡胶垫多层金属加强，耐油抗疲劳，重载工况使用寿命可达8000小时以上，振动衰减匹配C18整机标定。
国产副厂替代件
橡胶垫单层简易结构，耐油性能差，3000小时左右易开裂脱胶；铸铁支架材质强度不足，长期重载易开裂，仅适合短期应急使用，长期使用会加速涡轮、轴瓦磨损。
十、配套关联配件清单
表格
配件名称 零件号 配套作用
发动机专用机油 3E984215W-40 润滑2272902轴瓦、302-7442增压器轴承
油底壳吸粗滤网 1W-1564 过滤油路杂质，避免振动叠加杂质双重磨损轴承
涡轮增压器总成 302-7442 与支架共用一套发动机减震系统，振动互相影响
支架紧固螺栓套件 原厂M24维修包 每次拆
