卡特399-48293电子散热器风扇完整技术资料

卡特399-48293电子散热器风扇完整技术资料
一、基础产品信息

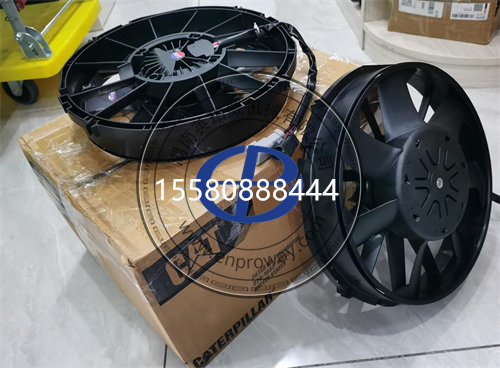

原厂零件号：399-48293（一体式直流电子散热风扇总成，含电机、扇叶、安装法兰、防水线束插头）
产品类型：国四GC系列挖掘机电控可逆电子冷却风扇，替代老式液压风扇离合器，电控无级调速+自动反吹清灰
供电规格：DC24V直流重载电机，适配卡特整机24V电气系统
功能定位：同时冷却发动机水箱、液压油散热器、中冷器、后处理DPF/SCR总成，高温矿山、多粉尘工况专用

二、核心结构与材质参数
1.结构组成
无刷直流驱动电机（内置驱动控制板，支持PWM调速、反转程序）
7叶加强尼龙玻纤扇叶（动平衡出厂校准，抗碎石冲击）
一体式金属安装法兰，4孔标准固定位
防水卡特专用公母插接件，耐油污、泥水浸泡
2.关键尺寸与性能
表格
参数项目 原厂标准数值
风扇外径 405mm
工作电压 DC24V（允许22–28V宽幅电压）
最大额定电流 18A
最高转速 3200RPM
风量 4200m³/h
反转清灰时长 系统默认20s，间隔5–120min可调
总成重量 6.2kg
防护等级 IP67防水防尘
适配环境温度 -25℃~+55℃
3.材质优势
扇叶：PA66玻纤增强尼龙，抗老化、不易断裂，高粉尘工地不易变形失衡
电机壳体：压铸铝合金，散热快，长期高温不烧线圈
线束接头：***橡胶密封圈，适配7X2888传动油、发动机机油油污环境
三、适配卡特整机机型（国四GC系列主力）
中型挖掘机
320GC、323GC、326GC、330GC、336GC、345GC、349GC
工况适配场景
矿山采石、土方重载、渣土转运、高粉尘露天工地；自带自动反吹功能，减少散热器堵塞高温故障
配套发动机型号
C4.4、C7.1国四电喷发动机（带DPF颗粒捕捉器后处理）
四、核心功能优势
电控无级调速，省油降噪
ECM根据水温、液压油温、后处理温度自动调节转速，冷机低速运转降低油耗，相比老式液压风扇省油5%~8%。
自动反向吹扫（核心优势）
定时反转吹除散热器表面泥土、碎石、秸秆，避免散热堵死高温，减少人工清理频次。
独立电控无液压管路
取消液压风扇泵、离合器、油管，减少渗漏风险，无需7X2888传动油参与润滑，降低漏油故障点。
多重过热保护
电机内置温控探头，堵转、高温、过流自动降速停机，防止电机烧毁。
轻量化、安装便捷
一体式总成，拆装仅需4颗固定螺栓，维修更换工时短。

五、标准安装操作要点
断电操作
拆装前必须断开整机总电瓶负极，防止短路烧毁风扇驱动板、ECU。
安装对位要求
法兰平面贴合散热器支架，加装原厂减震橡胶垫，杜绝共振异响；
线束插头朝下安装，避免雨水、冷却液浸泡插头内部；
扇叶与散热器护罩间隙≥8mm，防止高速摩擦刮破扇叶。
线束固定规范
线束预留10–15cm余量，用原厂卡扣固定，远离排气管、涡轮高温区域，避免线束老化融化。
安装后校准
装机通电进入整机服务菜单，测试自动反转、高低速调速功能，确认无抖动、异响、堵转。
密封防护
插头缝隙可涂抹卡特专用电气润滑脂，防止泥水氧化针脚虚接。
六、日常使用注意事项
粉尘工况定期吹扫
每50小时用低压压缩空气清理扇叶、散热器；扇叶附着泥土会破坏动平衡，加剧电机轴承磨损。
禁止外力撞击扇叶
碎石、工具磕碰造成扇叶轻微裂纹，高速运转会直接断裂，击穿散热器。
电压管控
检查发电机充电电压，长期高于28V会击穿内部驱动板，风扇失效导致整机高温。
禁止堵塞透气/散热口
电机壳体散热孔不能被泥土、油泥封堵，否则电机过热烧毁。
油品隔离
检修时避免3E9842发动机机油、7X2888传动油长期浸泡电机壳体，腐蚀密封圈。
七、常见故障判定（399-48292风扇失效现象）
整机高温、风扇始终低速不提速
排查：水温传感器信号、插头针脚氧化、驱动板损坏；
风扇异响、抖动大
排查：扇叶积泥失衡、减震垫脱落、轴承磨损；
风扇完全不转
排查：保险熔断、线束断路、电机线圈烧毁、ECU风扇驱动模块故障；
无自动反吹功能
排查：整机系统设置关闭吹扫功能、程序版本过低，需卡特专用电脑标定；
插头漏油进水、频繁报故障码
排查：密封圈老化，需更换插头总成并补涂电气脂。
八、配件选购区分
原厂CAT399-48293
带激光CAT标、零件号钢印，内置原厂驱动程序，支持整机ECU通讯，质保匹配整机。
国产副厂替代件
多数无标准反转程序，调速逻辑不匹配，易出现高温、报故障码，仅适合短期应急。
配套更换配件
更换风扇同步建议：减震胶垫、插头密封圈、固定螺栓、散热器防尘护网。
九、禁用与维护周期
不可适配机型：老款320D/330D液压风扇机型、非GC国二/国三设备；
保养检查周期：每250小时检查插头、扇叶、固定螺栓；
电机总成设计寿命：标准工地工况8000小时，矿山重载缩短至5000小时检修。
