卡特彼勒773B矿用自卸车850256型增压后冷却器维修手册

卡特彼勒773B矿用自卸车850256型增压后冷却器维修手册
适用范围：本手册适用于卡特773B非公路矿用自卸车升级适配的850256型空-空式增压后冷却器（又称中冷器，对应原厂OEM件号228-0831），覆盖拆卸、检测、维修、安装、验证全流程，技术要求参考卡特彼勒重型柴油发动机冷却系统官方维修规范编制。
SMCS代码：1064-070|1064-081
1安全操作规范
所有维修作业必须严格遵守以下安全要求，避免人身伤害与部件二次损坏：
高温防护：发动机停机后至少冷却30分钟，待后冷却器表面温度降至50℃以下方可拆检，涡轮侧进气端最高工作温度可达600℃，防止烫伤。
泄压操作：拆检前进气管路前，怠速熄火后等待3分钟，释放增压系统残余压力；缓慢松开管路卡箍，确认无高压气体喷出后再完全拆卸。
异物防护：所有管路接口拆卸后，立即用洁净堵头封堵管口，禁止砂石、金属碎屑、工具残渣进入进气道，否则会造成增压器叶轮、缸内活塞的不可逆损坏。
压力作业安全：打压测漏时压力严禁超过0.3MPa，防止高压胀裂铝制芯体与焊缝；加压作业时人员正对侧面，禁止站在气室端面正前方。
重物吊装：该总成重量约35kg，拆卸与安装需使用吊带平稳吊装，禁止单人徒手搬运，防止磕碰变形与砸伤。
2部件技术规格
2.1基本参数
表格
项目 参数指标 备注
结构形式 全铝制板翅式、真空钎焊成型 空-空风冷换热
额定工作压力 最大2.8bar（表压） 匹配C18/3412系列增压器
正常进气温度（压气机出口） 120~160℃ 额定工况下
正常出气温度（进气歧管侧） 50~75℃ 环境温度25℃前提下
额定工况进出气压降 ≤0.12MPa 内部流道阻力标准
打压测试标准压力 0.25~0.3MPa 泄漏检测保压压力
清洁最大气压 ≤205kPa（30psi） 压缩空气清洁上限

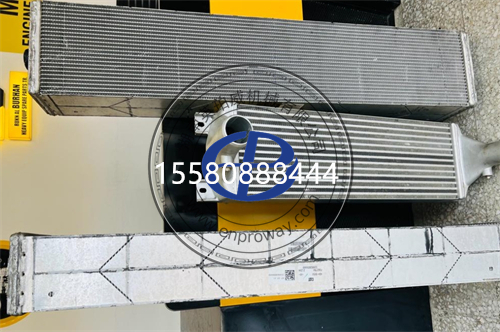

2.2核心结构组成
进气气室、出气气室（铝合金压铸）
板翅式散热芯体（铝合金隔板+锯齿形散热翅片）
安装固定支架、橡胶减震垫
进出气法兰接口

3拆卸作业流程
3.1前期准备
工具准备：套筒扳手组、扭矩扳手、打压测漏工具、压缩空气***、翅片梳、记号笔、洁净堵头、吊装吊带
车辆状态：驻车制动、挂空档、断开蓄电池负极、发动机完全冷却泄压
3.2拆卸步骤
标记管路位置：用记号笔对进出气管路、支架安装位做对位标记，便于复装时保持原装配状态。
拆除进出气管路：松开进气侧（增压器出口）、出气侧（进气歧管侧）的法兰螺栓与卡箍，分离管路，立即用堵头封堵所有管口。
拆除附属部件：拆卸温度/压力传感器线束、固定防护网、导风罩连接件。
拆卸固定螺栓：按对角线顺序松开4~6颗主固定螺栓，取下减震垫，保留螺栓与垫片分类存放。
平稳吊出总成：用吊带均匀受力吊住两侧支架，水平缓慢移出，避免磕碰芯体翅片与气室焊缝；放置在软垫上，禁止直接放在地面。
3.3拆卸注意事项
禁止强行拉扯管路对接，避免气室法兰受外力变形；
773B为升级适配车型，若装有波纹软连接，需单独标记安装方向，复装时原位恢复。
4故障检测与判定标准
4.1外观目视检测
表格
检测项目 合格标准 故障判定
芯体翅片 倒伏面积＜10%，无大面积弯折、腐蚀 倒伏面积＞30%判定散热能力衰减
壳体与焊缝 无裂纹、无撞击凹陷、无腐蚀锈迹 焊缝有裂纹、气室变形判定渗漏风险
安装法兰 平面无翘曲、无腐蚀凹坑 翘曲变形＞0.1mm判定密封失效
流道内部 无大量油泥、积碳、异物 内壁油泥厚度＞0.5mm判定内部堵塞
4.2泄漏性能检测（必做检测项）
方法一：浸水冒泡法（精准定位微漏）
封堵所有开口，向气室内通入0.25MPa干燥压缩空气；
将后冷却器整体浸入清水池，完全淹没后静置30秒；
持续冒出气泡的位置即为渗漏点，标记记录；
无气泡产生则密封性能合格。
方法二：保压降法（整体密封判定）
封堵所有开口，通入0.3MPa干燥压缩空气，关闭气源；
保压5分钟，记录压力变化；
压力下降≤5%为合格，下降＞10%判定存在明确渗漏。
方法三：肥皂水法（现场快速检测）
向焊缝、法兰、芯体表面喷涂肥皂水，加压后持续冒泡的位置即为渗漏点，适用于不拆机的现场初检。
4.3通流与散热性能检测
进出气压降测试：额定工况下，测量增压器出口与进气歧管的压力差，差值＞0.15MPa判定内部流道堵塞。
换热效率测试：额定工况稳定运行时，中冷后温度＞85℃（排除环境温度因素），判定散热效率衰减。
4.4报废判定标准
出现任意一项，无维修价值，直接更换总成：
芯体出现3处以上分散渗漏点，或焊缝大面积开裂；
气室严重变形、腐蚀穿孔，壁厚减薄超过30%；
芯体受撞击严重凹陷，内部流道大面积弯折堵塞；
清洗后通流量仍不足额定值的70%；
维修后3个月内再次出现渗漏故障。
5维修作业方法
5.1渗漏故障维修
适用场景：单点位焊缝开裂、少量芯体针孔渗漏，整体结构完好
焊前处理：渗漏点周边用砂纸打磨至露出新鲜铝基体，彻底清除油污、氧化层与杂质；
焊接修复：采用直流氩弧焊（铝焊工艺）补焊，控制焊接热输入，避免焊穿薄壁隔板与翅片；
焊后处理：清理焊渣，打磨平整焊道，做渗透探伤确认无隐性微裂纹；
复检：再次做打压保压测试，确认无渗漏为维修合格。
禁忌：禁止用锡焊、普通胶水、铸工胶做长期修复，仅可用于应急复产过渡。
5.2外部积尘/泥垢清洁
轻度浮尘（日常保养）
用低压压缩空气从出风侧向迎风侧反向吹扫（与冷却风扇气流方向相反）；
喷嘴距离翅片约6mm，气压≤205kPa（30psi），沿翅片平行方向移动，禁止垂直直冲；
配合软毛刷顺翅片方向清理浮尘。
重度泥垢堵塞
拆下后冷却器，用铝件专用中性清洗剂均匀喷洒表面，静置15~30分钟软化泥垢；
用低压水沿翅片45°斜向冲洗，水压≤0.2MPa，禁止高压水***垂直冲击；
冲洗后用压缩空气吹干所有水分，避免内部氧化腐蚀。
5.3内部油泥/积碳清洗
适用场景：增压器窜油导致内部流道油泥堆积，压降超标
封堵一端气口，向内部注入专用积碳清洗剂，充满流道后浸泡30分钟；
连接循环泵做闭路循环清洗，彻底溶解油泥与积碳；
用清水反复冲洗至流出液清澈无杂质；
用热压缩空气逐道吹干内部水分，完全干燥后方可装机。
关键前提：必须同步修复增压器窜油故障，否则内部会快速再次积碳堵塞。
5.4翅片校正维修
轻度倒伏翅片：用专用翅片梳沿翅片间隙逐行校正，恢复通风通道；
校正后倒伏面积控制在10%以内，散热能力可恢复至新机的90%以上。

6安装作业流程
6.1安装前准备
清理安装面与法兰面的油污、锈迹、旧密封胶残渣；
检查减震垫状态，老化开裂的必须更换，禁止无减震垫直接安装；
773B适配车型提前检查支架对位，避免强行安装产生装配应力。
6.2安装步骤
吊装就位：平稳吊入安装位，对齐标记点位，穿入固定螺栓，预装减震垫与平垫片。
对角线紧固螺栓：按对角线顺序分2~3次均匀拧紧螺栓，最终扭矩符合标准：
M12固定螺栓：55±5N・m
M16固定螺栓：120±10N・m
连接进出气管路：对齐法兰标记，更换全新密封垫片/密封圈，均匀紧固法兰螺栓；773B升级适配车型必须保证管路无对接拉应力，必要时加装波纹软连接吸收震动。
恢复附属部件：装回传感器、导风罩、防护网，接插线束接头。
恢复供电：接通蓄电池负极，清理工具与现场杂物。
6.3安装关键要求
所有接口密封件必须全新更换，禁止重复使用老化垫片；
管路对接必须自然对中，禁止强行撬装拉扯，防止焊缝受应力开裂；
气室法兰螺栓必须按对角线扭矩紧固，避免受力不均导致漏气。
7装机性能验证标准
安装完成后，按以下流程测试，全部达标方可投入正式运行：
7.1怠速密封验证
怠速启动发动机，运行3~5分钟；
用肥皂水喷涂所有接口与焊缝，无气泡产生为密封合格；
听诊芯体位置，无气流啸叫、漏气异响。
7.2分级升载验证
50%负荷稳定运行：增压压力平稳上升，无波动、无漏气异响；
75%负荷稳定运行：中冷后温度逐步升高，无突变、无超标。
7.3额定工况最终验证
发动机稳定在额定转速、100%负荷，运行10分钟数据稳定后，满足以下全部指标为合格：
表格
验证项目 合格标准
中冷后进气温度 50~75℃，最高不超过80℃
进出气压降 ≤0.12MPa
增压压力稳定性 波动≤±0.1bar
密封性能 无渗漏、无漏气异响
7.4长效验证
运行100小时后复测，进气温度、压降无明显上升，无新增渗漏，动力性能稳定，判定维修/安装合格。
8日常维护与保养周期
结合773B矿区重载工况，执行以下维保周期，可将故障率降低70%以上：
表格
维保项目 常规工况周期 多尘/矿区工况周期
外观与渗漏点检 每500小时 每250小时
外部压缩空气清灰 每500小时 每100~150小时
深度拆洗芯体 每2000小时 每1000小时
固定螺栓扭矩复检 每1000小时 每500小时
打压密封性能检测 每4000小时 每2000小时
长期使用注意事项
严格按周期更换空气滤芯，防止异物进入击穿芯体；
及时修复增压器窜油故障，避免内部油泥堆积；
禁止高压水***垂直冲洗芯体，清洗时沿翅片斜向操作；
每年雨季、扬尘季结束后，增加一次深度清洁与密封检测。
