卡特彼勒376-3081变速箱线束总成

卡特彼勒376-3081变速箱线束总成

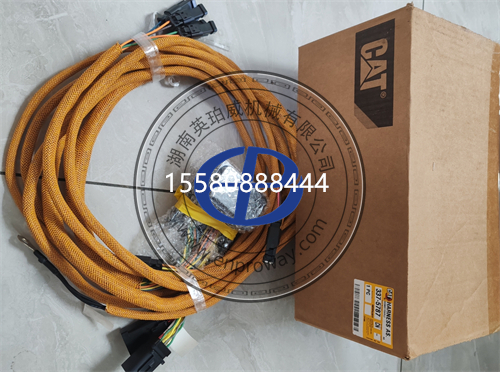

适配说明：原厂件号376-3081（又称3763081）官方标准适配为卡特773F、775F系列非公路矿用自卸车，配套卡特重型行星式动力换挡变速箱；773B车型原厂原始变速箱线束为早期件号（如324-0843、8W系列等），部分维修升级场景中376-3081可作为优化替换件适配773B的变速箱电控系统，替换前需核对针脚定义与接口规格完全匹配，避免电控单元损坏。
该线束是变速箱电控系统的信号与供电传输枢纽，一端连接变速箱控制模块（TCM/车身ECU），另一端分支连接变速箱内部的换挡电磁阀、锁止离合器电磁阀、转速传感器、压力传感器、温度传感器等元件，实现换挡控制指令、传感器反馈信号的稳定传输，是矿卡动力换挡系统的核心电气载体。
一、核心结构与设计特性
1.组成结构
主干线芯：采用耐高温、耐油的多股镀锡铜芯线，动力回路线径匹配额定电流，信号回路采用屏蔽层结构，避免发动机、发电机的电磁干扰导致信号失真；
防护层：外层包裹阻燃耐磨波纹管+耐高温编织护套，关键弯折、摩擦点位额外增加耐磨橡胶衬套，适配矿卡多尘、油污、强震动的恶劣井下/矿区工况；
连接器：主线端采用多针DeutschDT系列防水连接器，分支端采用对应传感器、电磁阀的专用接头，均带三元乙丙防水密封圈，防护等级达IP67；
固定结构：预留多个原厂安装卡扣与扎带点位，严格匹配变速箱与车架的布线路径，避免震动导致线束拉扯、磨损壳体。
2.核心回路功能
电磁阀驱动回路：为各档位换挡电磁阀、锁止离合器电磁阀提供工作电源与PWM控制信号；
传感器反馈回路：传输输入轴转速、输出轴转速、主油压、油温等传感器的模拟/数字信号至控制单元；
公共电源与接地回路：提供稳定的常电、钥匙电供电与低阻接地；
安全联锁回路：传输空挡开关、驻车联锁等安全信号，保障启动与行驶安全。
二、773B车型适配说明
卡特773B原厂搭载3412系列发动机与早期机械+电控混合动力换挡变速箱，原配变速箱线束为早期件号。376-3081作为后期升级款线束，在防水性能、耐磨等级、抗震动能力、抗干扰能力上均有优化，适配场景分为两类：
原厂直装不兼容：未做电控升级的原厂773B，针脚定义、接头数量与376-3081不匹配，禁止直接替换；
升级替换适配：已完成变速箱电控升级、或更换后期款变速箱的773B，核对针脚定义一致后可替换，替换后可靠性优于早期线束。

三、常见故障与对应现象
矿卡变速箱长期处于高温、强震动、油污侵蚀的环境，线束故障集中在接触不良、绝缘破损、内部断丝三类，约60%的变速箱电气故障由线束问题诱发，极易被误判为电磁阀、传感器或TCU损坏。
1.间歇性换挡异常（最高发，占比约45%）
故障现象：行驶中变速箱偶发跳空挡、换挡冲击、换挡延迟，颠簸路段、重载爬坡时故障加重，平路平稳行驶后自行恢复；偶报锁止离合器故障、换挡电磁阀开路等故障码，清码后短期正常。
根本原因：
连接器针脚氧化、锁止失效退针，震动时针脚接触时断时续；
线束弯折处内部铜丝疲劳断裂，剩余铜丝随震动时接时断；
接头密封圈老化进水，针脚表面形成氧化膜，接触电阻随震动波动。
2.固定档位/功能失效（占比约25%）
故障现象：特定档位无法挂入，或持续报某一传感器/电磁阀开路/短路故障码，清码后立即重现；变速箱进入跛行保护模式，锁挡在低速档。
根本原因：
对应回路的线束完全断路、针脚完全脱落锈断；
线束磨破绝缘层后与变速箱壳体接地短路，触发回路保护；
主干线束公共电源/接地回路断裂，导致多元件同时失效。
3.信号漂移、换挡品质下降（占比约20%）
故障现象：换挡冲击变大、换挡点偏移，油温/油压显示数值波动大、偏差超出正常范围，但无明确的开路/短路故障码。
根本原因：
信号回路屏蔽层破损，受机舱电磁干扰导致信号波动；
针脚氧化导致接触电阻过大，传感器信号产生压降失真；
线束靠近高温管路，线芯阻值随温度漂移，信号偏差随工况变化。
4.短路烧保险、电控单元损坏（恶性故障，占比约10%）
故障现象：变速箱控制回路保险丝频繁熔断，严重时TCU对应针脚烧毁，变速箱电控系统完全瘫痪；
根本原因：线束主干磨破绝缘层，与金属壳体短路，或电源回路与信号回路破皮粘连，高压串入信号回路损坏控制单元。
四、故障排查与定位方法
遵循「先清码→外观→导通→压降→晃动验证」的排查顺序，可快速定位90%的线束故障，避免盲目更换电磁阀、传感器造成成本浪费。
故障码初筛
用卡特ET诊断仪读取故障码：若多个传感器、电磁阀同时报开路/短路，大概率是主干线束的公共电源或接地回路故障；单一元件报故障，先替换元件验证，无效再排查对应分支线束。
外观目视检查
重点排查高磨损点位：线束与车架、变速箱壳体接触摩擦处，线束弯折拐点，接头根部位置。查看绝缘层是否磨破、开裂、老化发脆，接头是否有进水氧化、针脚退针、油污堆积痕迹。
导通与绝缘测试
断开两端连接器，万用表逐针测试：
阻值无穷大=回路完全断路；
阻值明显偏大（＞1Ω，同规格线正常应＜0.3Ω）=针脚氧化、虚接、部分断丝；
任意针脚与壳体导通=绝缘破损接地短路。
带载压降测试
线束通电工作状态下，分别测量两端同一回路的电压，差值＞0.3V说明回路接触内阻过大，存在虚接氧化，是隐性故障的核心判定方法。
晃动定位法
钥匙上电、读取实时数据流，沿线路逐段晃动、弯折线束，对应信号突然跳变、故障码触发的位置，即为故障点位。

五、更换安装与维护要点
1.安装规范
布线严格遵循原厂路径，所有固定卡扣、扎带点位全部就位，避免线束与运动部件、高温排气管、高压液压管路接触；
接头插紧前清理针脚灰尘油污，涂抹导电防水硅脂，扣紧锁扣，接头朝向朝下布置，避免积水渗入；
弯折处预留足够活动余量，禁止拉紧绷直，防止设备震动拉扯导致针脚脱焊、线芯断裂。
2.日常维护
每500小时点检：清理线束表面积尘油污，检查固定卡扣松紧，查看接头防水状态与护套磨损情况；
每2000小时深度检测：对所有连接器针脚做导通与压降检测，补充导电防水硅脂，处理轻微磨损点位；
多尘、涉水、井下工况缩短点检周期至300小时，避免泥浆长期附着腐蚀线束护套与针脚。
3.修复边界
单点位破损、单回路断路可现场修复：选用同规格耐油耐高温电线焊接对接，套双层热缩管做绝缘防水，外层加装波纹管护套；
多处老化、磨损、内部隐性断丝不建议分段修复，直接更换线束总成，避免反复出现间歇性故障，影响设备出勤。
六、市场价格与选购参考
表格
配件版本 2026年国内市场价格区间 适用场景
卡特原厂全新件 3200~4500元/条 核心运营车辆、长期重载矿区工况，原厂质保12个月
优质品牌副厂件 1200~2000元/条 普通工况车辆、备用替换件，质保6个月
原厂拆车件 800~1500元/条 应急维修使用，装机前需提前检测导通性与绝缘性能
正品快速鉴别
原厂线束护套上有激光刻印的CAT标识与件号376-3081，字迹清晰耐磨，指甲无法刮掉；副厂多为油墨印刷，易脱落模糊。
原厂连接器为Deutsch正品，卡扣紧实有韧性，针脚镀锡均匀光亮；副厂接头塑料偏脆易断，针脚易氧化退针。
原厂线束线径充足、手感沉实，防护层厚实耐磨；低价副厂线芯偏细，护套薄易开裂，重量明显偏轻。
